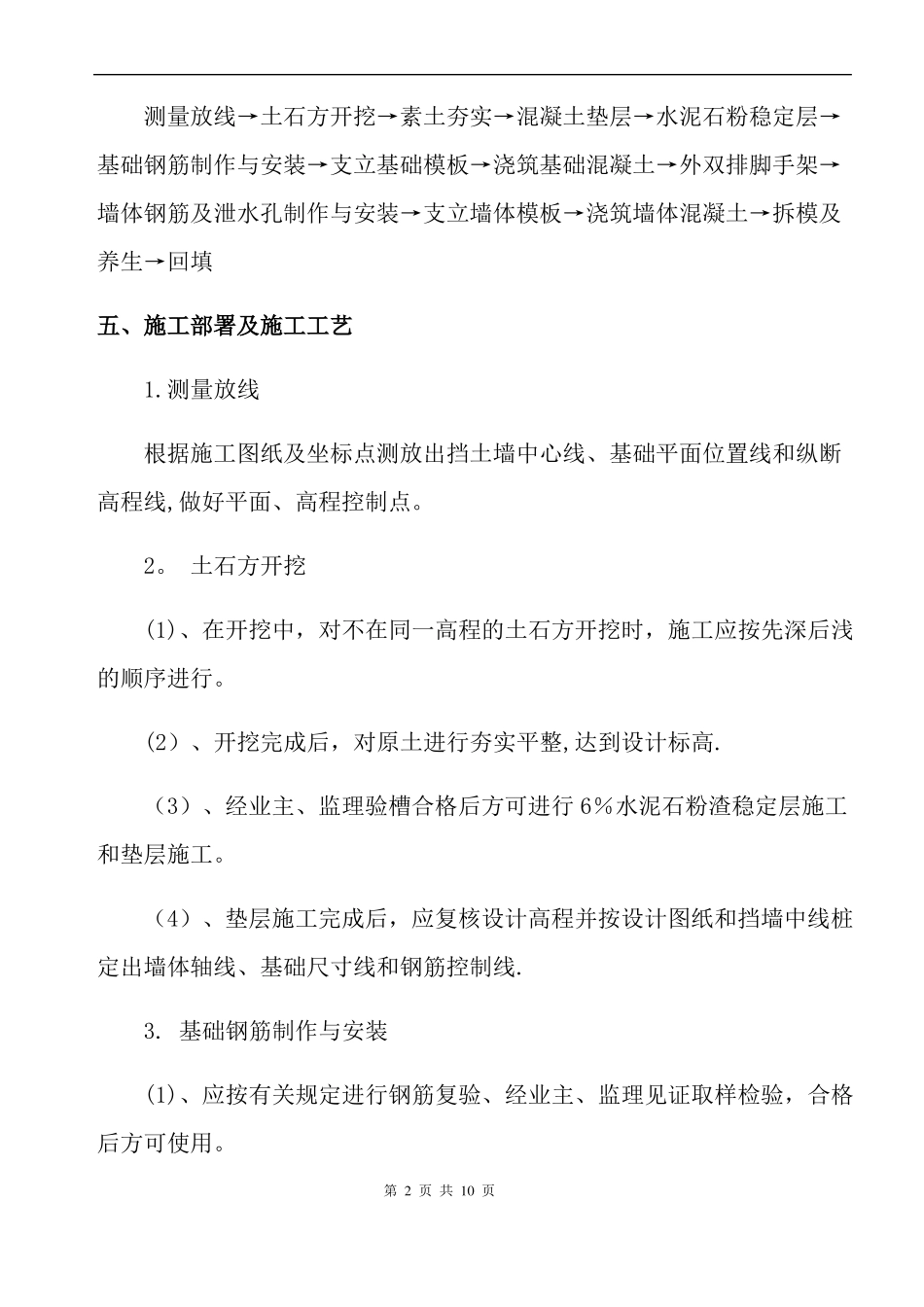

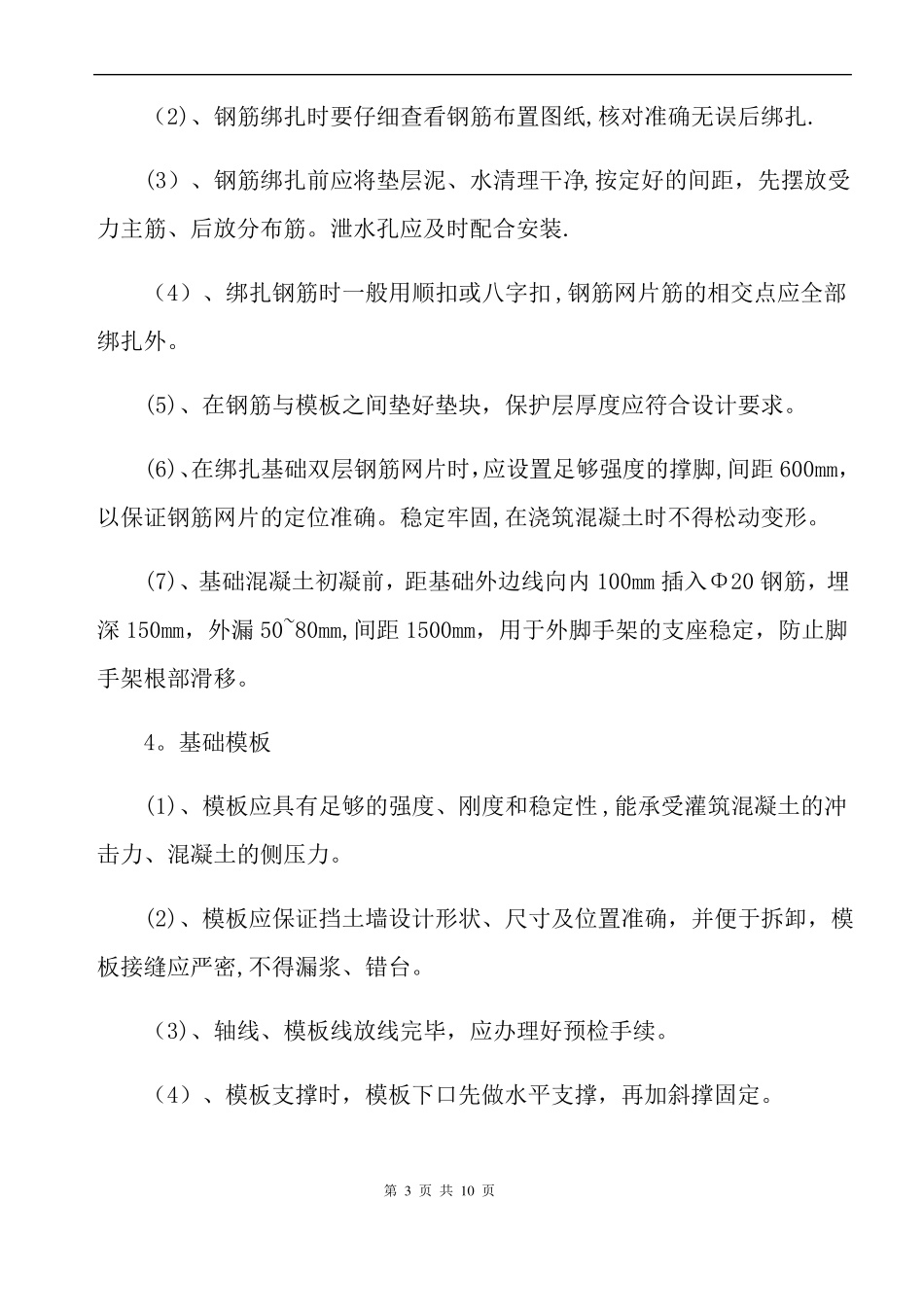

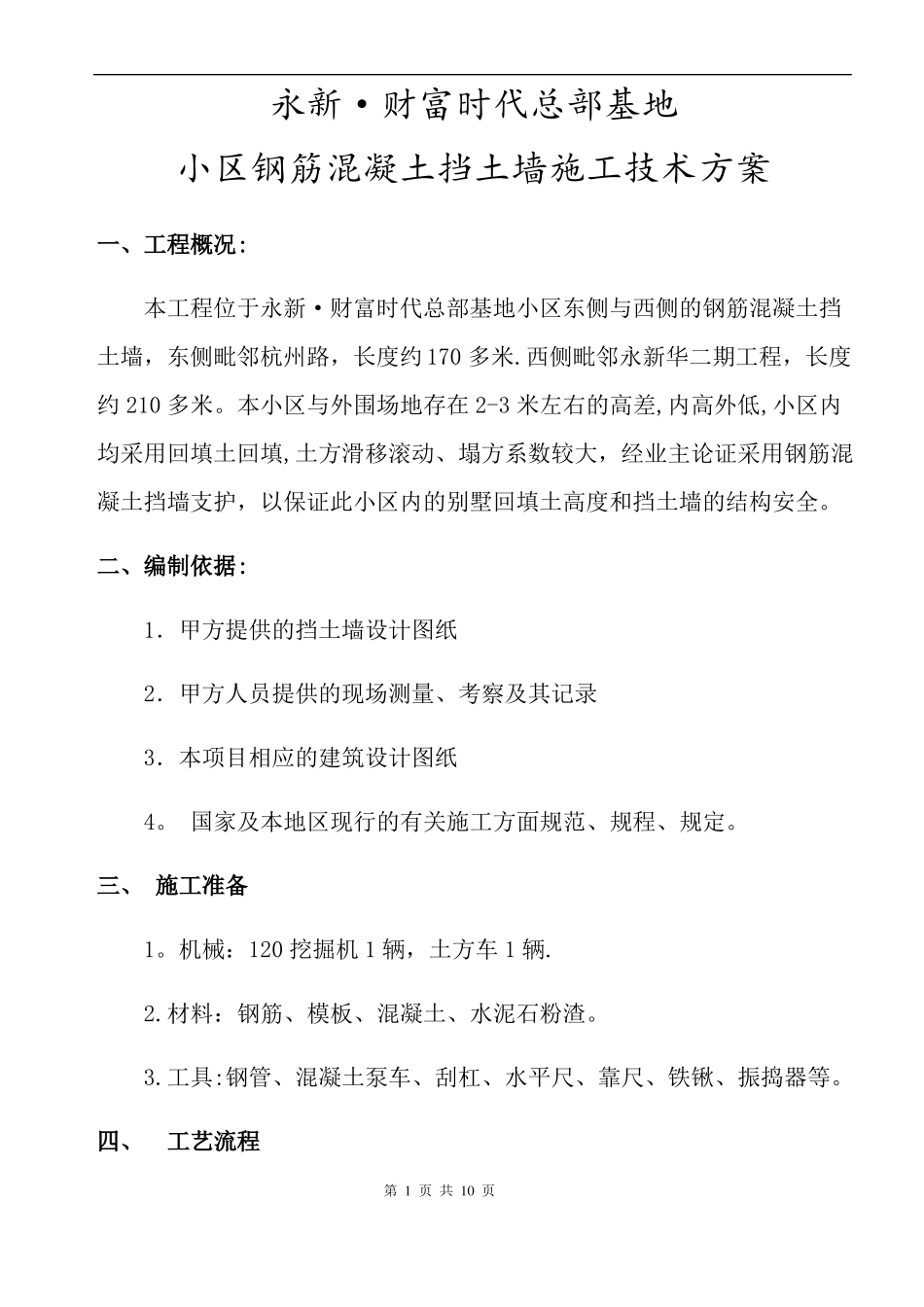

永新·财富时代总部基地小区钢筋混凝土挡土墙施工技术方案一、工程概况:本工程位于永新·财富时代总部基地小区东侧与西侧的钢筋混凝土挡土墙，东侧毗邻杭州路，长度约170多米.西侧毗邻永新华二期工程，长度约210多米。本小区与外围场地存在2-3米左右的高差,内高外低,小区内均采用回填土回填,土方滑移滚动、塌方系数较大，经业主论证采用钢筋混凝土挡墙支护，以保证此小区内的别墅回填土高度和挡土墙的结构安全。二、编制依据:1．甲方提供的挡土墙设计图纸2．甲方人员提供的现场测量、考察及其记录3．本项目相应的建筑设计图纸4。国家及本地区现行的有关施工方面规范、规程、规定。三、施工准备1。机械：120挖掘机1辆，土方车1辆.2.材料：钢筋、模板、混凝土、水泥石粉渣。3.工具:钢管、混凝土泵车、刮杠、水平尺、靠尺、铁锹、振捣器等。四、工艺流程第1页共10页测量放线→土石方开挖→素土夯实→混凝土垫层→水泥石粉稳定层→基础钢筋制作与安装→支立基础模板→浇筑基础混凝土→外双排脚手架→墙体钢筋及泄水孔制作与安装→支立墙体模板→浇筑墙体混凝土→拆模及养生→回填五、施工部署及施工工艺1.测量放线根据施工图纸及坐标点测放出挡土墙中心线、基础平面位置线和纵断高程线,做好平面、高程控制点。2。土石方开挖(1)、在开挖中，对不在同一高程的土石方开挖时，施工应按先深后浅的顺序进行。(2）、开挖完成后，对原土进行夯实平整,达到设计标高.（3）、经业主、监理验槽合格后方可进行6％水泥石粉渣稳定层施工和垫层施工。（4）、垫层施工完成后，应复核设计高程并按设计图纸和挡墙中线桩定出墙体轴线、基础尺寸线和钢筋控制线.3.基础钢筋制作与安装(1)、应按有关规定进行钢筋复验、经业主、监理见证取样检验，合格后方可使用。第2页共10页（2)、钢筋绑扎时要仔细查看钢筋布置图纸,核对准确无误后绑扎.(3）、钢筋绑扎前应将垫层泥、水清理干净,按定好的间距，先摆放受力主筋、后放分布筋。泄水孔应及时配合安装.（4）、绑扎钢筋时一般用顺扣或八字扣,钢筋网片筋的相交点应全部绑扎外。(5)、在钢筋与模板之间垫好垫块，保护层厚度应符合设计要求。(6)、在绑扎基础双层钢筋网片时，应设置足够强度的撑脚,间距600mm，以保证钢筋网片的定位准确。稳定牢固,在浇筑混凝土时不得松动变形。(7)、基础混凝土初凝前，距基础外边线向内100mm插入Φ20钢筋，埋深150mm，外漏50~80mm,间距1500mm，用于外脚手架的支座稳定，防止脚手架根部滑移。4。基础模板(1)、模板应具有足够的强度、刚度和稳定性,能承受灌筑混凝土的冲击力、混凝土的侧压力。(2)、模板应保证挡土墙设计形状、尺寸及位置准确，并便于拆卸，模板接缝应严密,不得漏浆、错台。（3)、轴线、模板线放线完毕，应办理好预检手续。（4）、模板支撑时，模板下口先做水平支撑，再加斜撑固定。第3页共10页5。浇筑基础混凝土（1）混凝土浇筑前，钢筋应检验合格。模板安装牢固，缝隙平整、严密,杂物应清理干净，积水排除，并办理预检手续。（2)混凝土配合比应符合设计强度要求。(3)混凝土浇筑时自由落差一般不大于2m，当大于2m时，应用导管或溜槽输送。（4）混凝土应分层浇筑，分层厚度不易超过300mm。各层混凝土浇筑不得间断；应在前层混凝土振实尚未初凝前，将次层混凝土浇筑、捣实完毕。振捣次层混凝土时振捣棒应插人前层50mm～100mm。(5)混凝土试块按规范要求留置组数。6．支立墙体模板(1）按位置线安装墙体模板，模板应支牢固，以防模板在浇筑混凝土时松动、跑模。(2)按照模板设计方案拼装外侧的模板并按位置线就位，然后安装Φ12拉杆,间距600mm，安装拉杆螺栓时螺杆要和原喷护锚杆有效连接。(3)支模时要严格按施工图纸要求安装ф110PVC泄水孔，间距3m，排距2m。（4)模板安装完成后,监理工程师论坛检查扣件、螺栓是否牢固，模板拼缝及下口是否严密，并办理预检手续。第4页共10页7.浇筑墙体混凝土（1）墙体混凝土浇筑前，在底部接茬处先均匀浇筑15mm-20mm厚与墙体混凝土强度等级相同的砂浆结合层.(2)混凝土应按规范规定分层浇筑，振捣密实,分层厚度不大于300mm。混凝土下料点应分散布置。墙体应连续进行浇筑,每层间隔时间不超过混凝...
