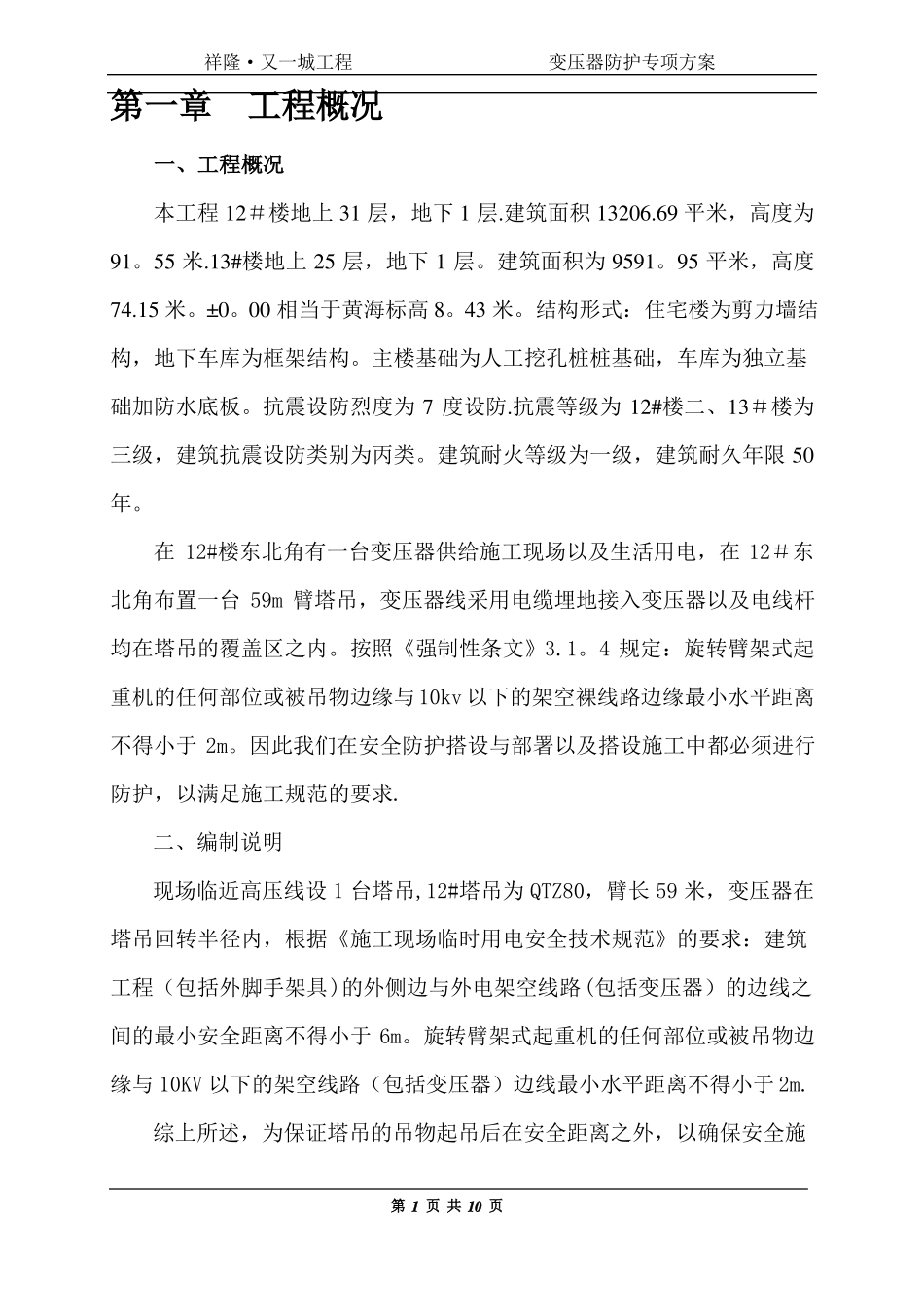

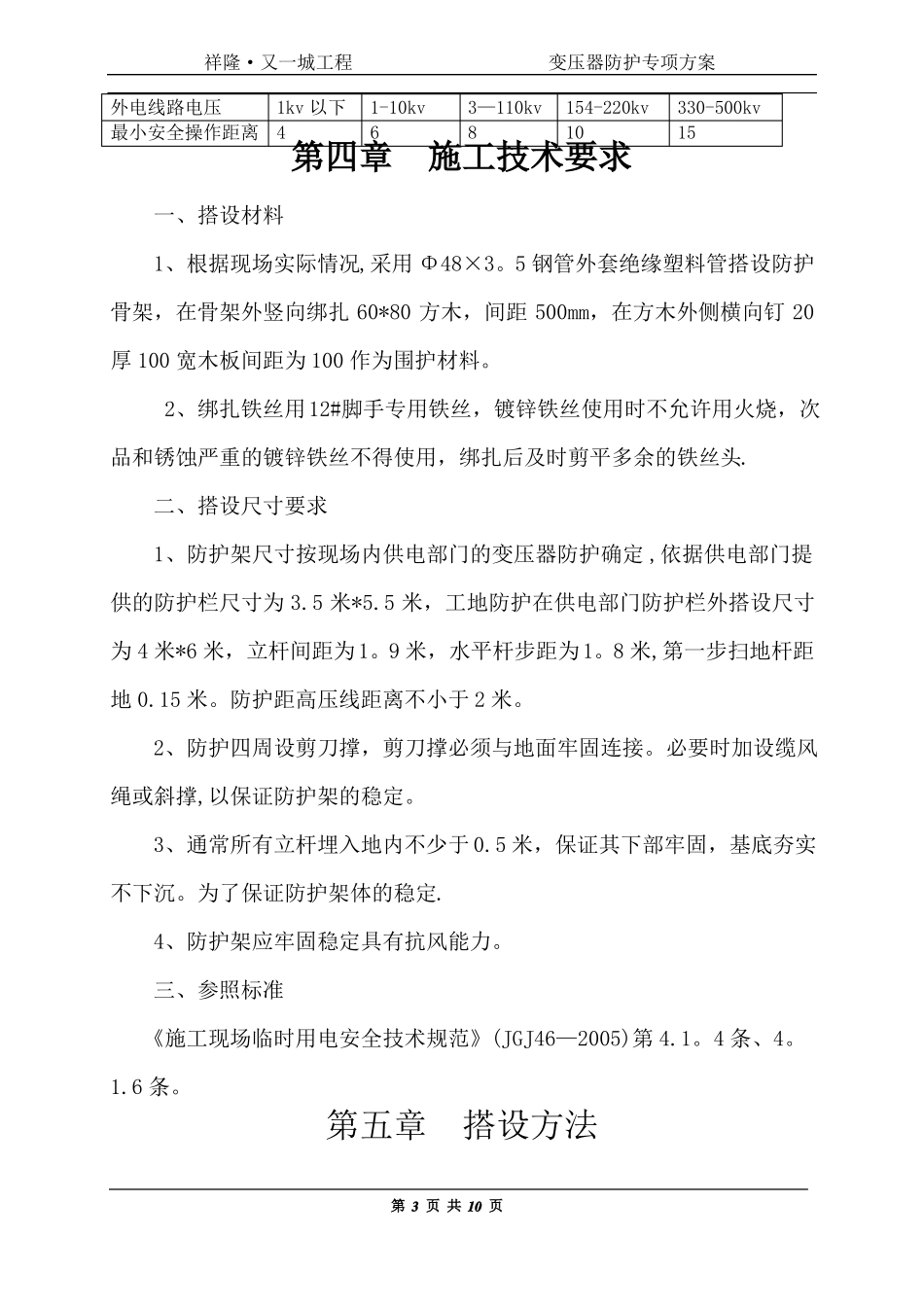

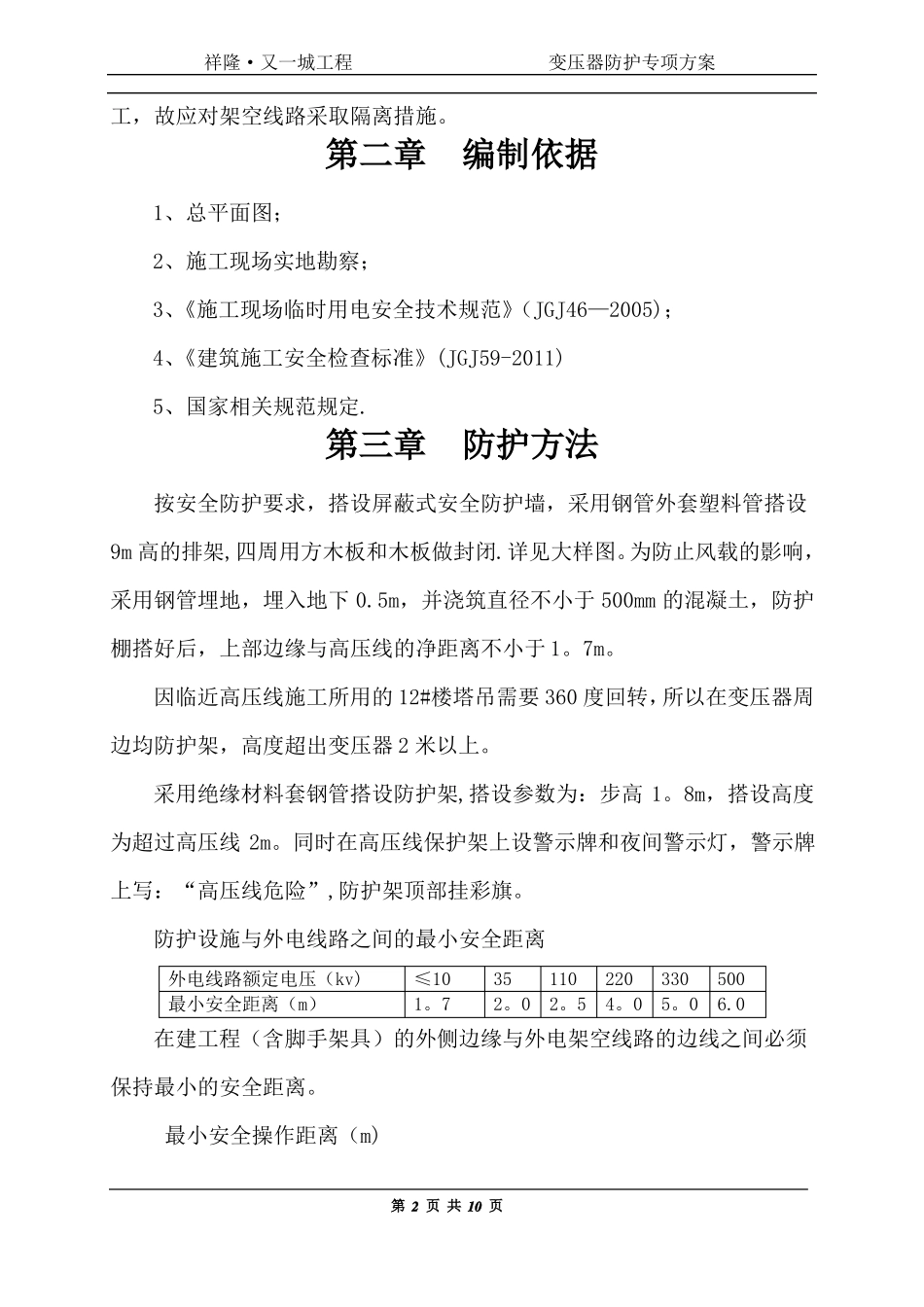

祥隆·又一城工程变压器防护专项方案第一章工程概况一、工程概况本工程12＃楼地上31层，地下1层.建筑面积13206.69平米，高度为91。55米.13#楼地上25层，地下1层。建筑面积为9591。95平米，高度74.15米。±0。00相当于黄海标高8。43米。结构形式：住宅楼为剪力墙结构，地下车库为框架结构。主楼基础为人工挖孔桩桩基础，车库为独立基础加防水底板。抗震设防烈度为7度设防.抗震等级为12#楼二、13＃楼为三级，建筑抗震设防类别为丙类。建筑耐火等级为一级，建筑耐久年限50年。在12#楼东北角有一台变压器供给施工现场以及生活用电，在12＃东北角布置一台59m臂塔吊，变压器线采用电缆埋地接入变压器以及电线杆均在塔吊的覆盖区之内。按照《强制性条文》3.1。4规定：旋转臂架式起重机的任何部位或被吊物边缘与10kv以下的架空裸线路边缘最小水平距离不得小于2m。因此我们在安全防护搭设与部署以及搭设施工中都必须进行防护，以满足施工规范的要求.二、编制说明现场临近高压线设1台塔吊,12#塔吊为QTZ80，臂长59米，变压器在塔吊回转半径内，根据《施工现场临时用电安全技术规范》的要求：建筑工程（包括外脚手架具)的外侧边与外电架空线路(包括变压器）的边线之间的最小安全距离不得小于6m。旋转臂架式起重机的任何部位或被吊物边缘与10KV以下的架空线路（包括变压器）边线最小水平距离不得小于2m.综上所述，为保证塔吊的吊物起吊后在安全距离之外，以确保安全施第1页共10页祥隆·又一城工程变压器防护专项方案工，故应对架空线路采取隔离措施。第二章编制依据1、总平面图；2、施工现场实地勘察；3、《施工现场临时用电安全技术规范》（JGJ46—2005)；4、《建筑施工安全检查标准》(JGJ59-2011)5、国家相关规范规定.第三章防护方法按安全防护要求，搭设屏蔽式安全防护墙，采用钢管外套塑料管搭设9m高的排架,四周用方木板和木板做封闭.详见大样图。为防止风载的影响，采用钢管埋地，埋入地下0.5m，并浇筑直径不小于500mm的混凝土，防护棚搭好后，上部边缘与高压线的净距离不小于1。7m。因临近高压线施工所用的12#楼塔吊需要360度回转，所以在变压器周边均防护架，高度超出变压器2米以上。采用绝缘材料套钢管搭设防护架,搭设参数为：步高1。8m，搭设高度为超过高压线2m。同时在高压线保护架上设警示牌和夜间警示灯，警示牌上写：“高压线危险”,防护架顶部挂彩旗。防护设施与外电线路之间的最小安全距离外电线路额定电压（kv)最小安全距离（m）≤101。7351102203305002。02。54。05。06.0在建工程（含脚手架具）的外侧边缘与外电架空线路的边线之间必须保持最小的安全距离。最小安全操作距离（m)第2页共10页祥隆·又一城工程变压器防护专项方案外电线路电压1kv以下1-10kv最小安全操作距离463—110kv154-220kv810330-500kv15第四章施工技术要求一、搭设材料1、根据现场实际情况,采用Φ48×3。5钢管外套绝缘塑料管搭设防护骨架，在骨架外竖向绑扎60*80方木，间距500mm，在方木外侧横向钉20厚100宽木板间距为100作为围护材料。2、绑扎铁丝用12#脚手专用铁丝，镀锌铁丝使用时不允许用火烧，次品和锈蚀严重的镀锌铁丝不得使用，绑扎后及时剪平多余的铁丝头.二、搭设尺寸要求1、防护架尺寸按现场内供电部门的变压器防护确定,依据供电部门提供的防护栏尺寸为3.5米*5.5米，工地防护在供电部门防护栏外搭设尺寸为4米*6米，立杆间距为1。9米，水平杆步距为1。8米,第一步扫地杆距地0.15米。防护距高压线距离不小于2米。2、防护四周设剪刀撑，剪刀撑必须与地面牢固连接。必要时加设缆风绳或斜撑,以保证防护架的稳定。3、通常所有立杆埋入地内不少于0.5米，保证其下部牢固，基底夯实不下沉。为了保证防护架体的稳定.4、防护架应牢固稳定具有抗风能力。三、参照标准《施工现场临时用电安全技术规范》(JGJ46—2005)第4.1。4条、4。1.6条。第五章搭设方法第3页共10页祥隆·又一城工程变压器防护专项方案（一）、准备工作1、清除施工现场的障碍物。2、夯实搭设防护架范围内的回填土。3、根据防护架的平面几何形状和搭设高度，确定防护架的搭设形式及各部分的位置。（二)、施工程序确定立杆位置→挖立杆坑→竖立...
