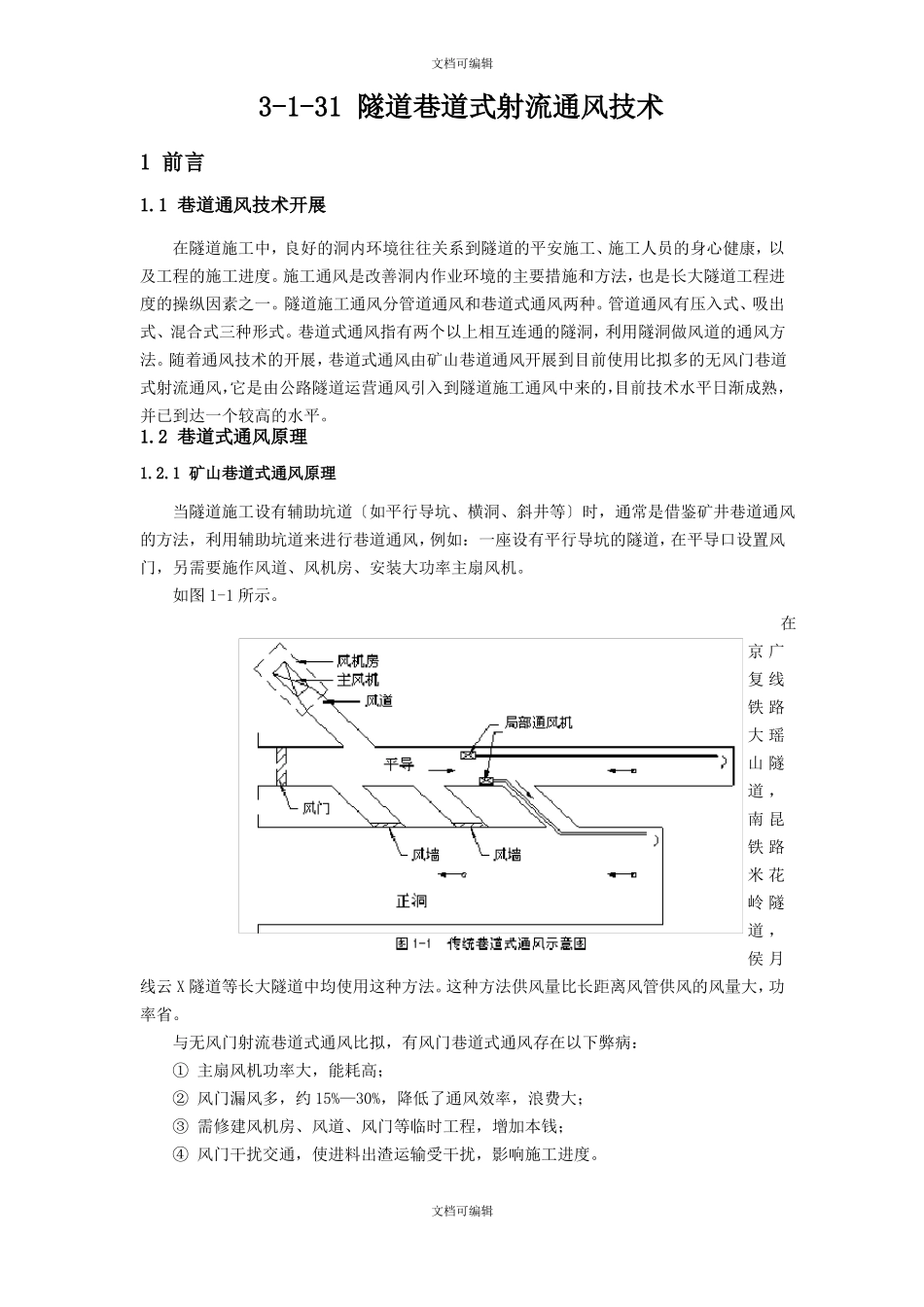

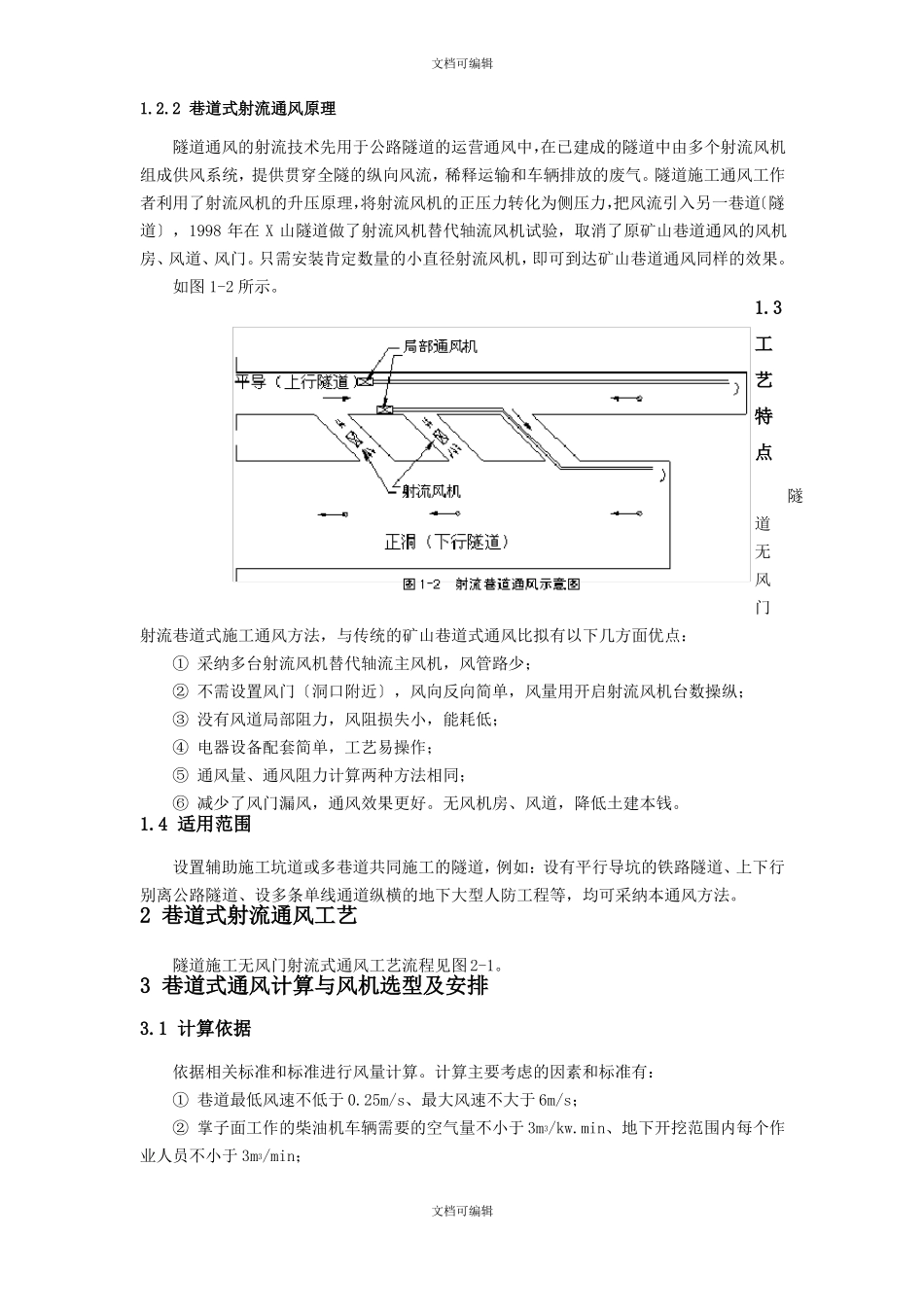

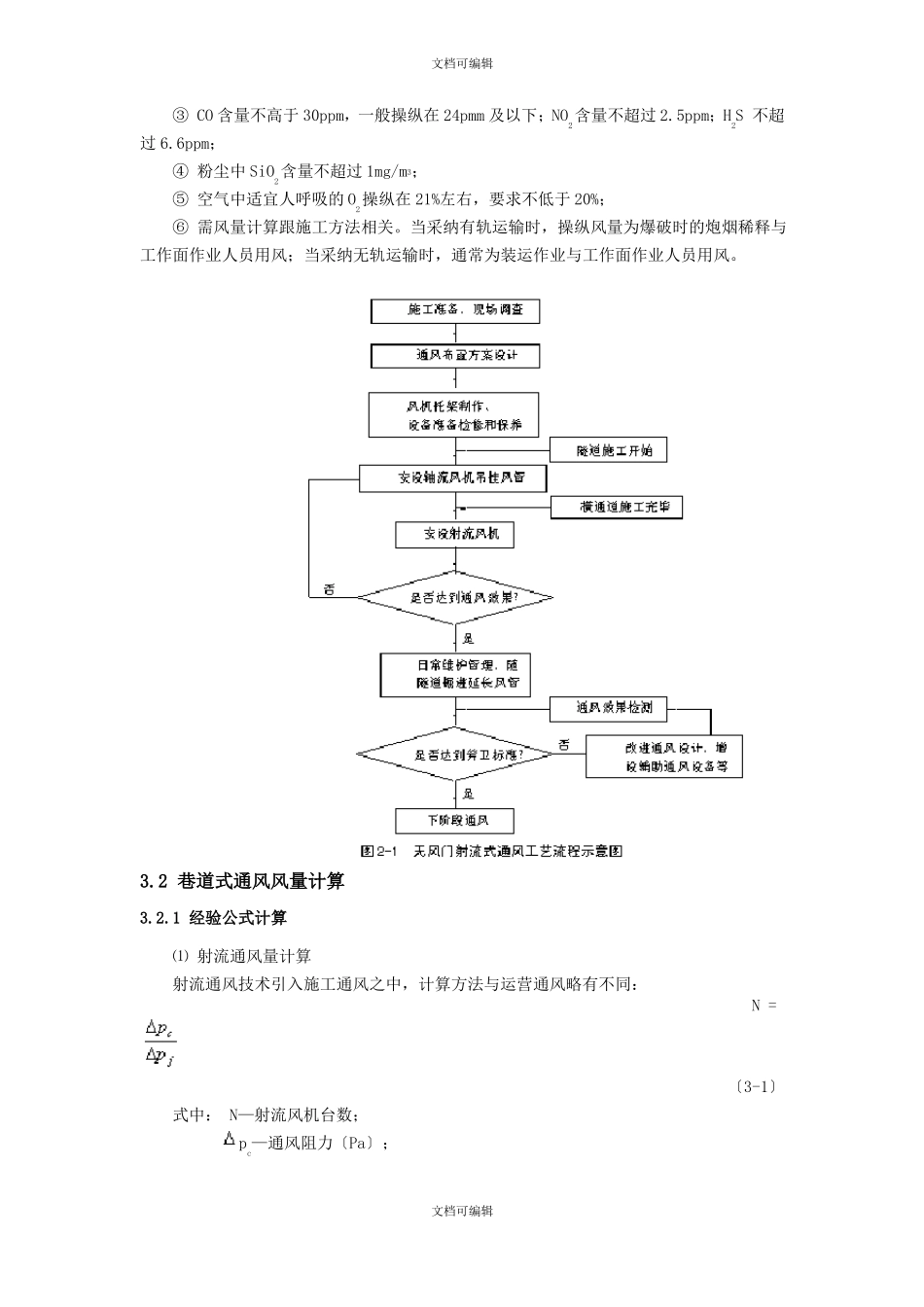

文档可编辑3-1-31隧道巷道式射流通风技术1前言1.1巷道通风技术开展在隧道施工中，良好的洞内环境往往关系到隧道的平安施工、施工人员的身心健康，以及工程的施工进度。施工通风是改善洞内作业环境的主要措施和方法，也是长大隧道工程进度的操纵因素之一。隧道施工通风分管道通风和巷道式通风两种。管道通风有压入式、吸出式、混合式三种形式。巷道式通风指有两个以上相互连通的隧洞，利用隧洞做风道的通风方法。随着通风技术的开展，巷道式通风由矿山巷道通风开展到目前使用比拟多的无风门巷道式射流通风，它是由公路隧道运营通风引入到隧道施工通风中来的，目前技术水平日渐成熟，并已到达一个较高的水平。1.2巷道式通风原理1.2.1矿山巷道式通风原理当隧道施工设有辅助坑道〔如平行导坑、横洞、斜井等〕时，通常是借鉴矿井巷道通风的方法，利用辅助坑道来进行巷道通风，例如：一座设有平行导坑的隧道，在平导口设置风门，另需要施作风道、风机房、安装大功率主扇风机。如图1-1所示。在京广复线铁路大瑶山隧道，南昆铁路米花岭隧道，侯月线云X隧道等长大隧道中均使用这种方法。这种方法供风量比长距离风管供风的风量大，功率省。与无风门射流巷道式通风比拟，有风门巷道式通风存在以下弊病：①主扇风机功率大，能耗高；②风门漏风多，约15%—30%，降低了通风效率，浪费大；③需修建风机房、风道、风门等临时工程，增加本钱；④风门干扰交通，使进料出渣运输受干扰，影响施工进度。文档可编辑文档可编辑1.2.2巷道式射流通风原理隧道通风的射流技术先用于公路隧道的运营通风中，在已建成的隧道中由多个射流风机组成供风系统，提供贯穿全隧的纵向风流，稀释运输和车辆排放的废气。隧道施工通风工作者利用了射流风机的升压原理，将射流风机的正压力转化为侧压力，把风流引入另一巷道〔隧道〕，1998年在X山隧道做了射流风机替代轴流风机试验，取消了原矿山巷道通风的风机房、风道、风门。只需安装肯定数量的小直径射流风机，即可到达矿山巷道通风同样的效果。如图1-2所示。1.3工艺特点隧道无风门射流巷道式施工通风方法，与传统的矿山巷道式通风比拟有以下几方面优点：①采纳多台射流风机替代轴流主风机，风管路少；②不需设置风门〔洞口附近〕，风向反向简单，风量用开启射流风机台数操纵；③没有风道局部阻力，风阻损失小，能耗低；④电器设备配套简单，工艺易操作；⑤通风量、通风阻力计算两种方法相同；⑥减少了风门漏风，通风效果更好。无风机房、风道，降低土建本钱。1.4适用范围设置辅助施工坑道或多巷道共同施工的隧道，例如：设有平行导坑的铁路隧道、上下行别离公路隧道、设多条单线通道纵横的地下大型人防工程等，均可采纳本通风方法。2巷道式射流通风工艺隧道施工无风门射流式通风工艺流程见图2-1。3巷道式通风计算与风机选型及安排3.1计算依据依据相关标准和标准进行风量计算。计算主要考虑的因素和标准有：①巷道最低风速不低于0.25m/s、最大风速不大于6m/s；②掌子面工作的柴油机车辆需要的空气量不小于3m/kw.min、地下开挖范围内每个作业人员不小于3m/min；33文档可编辑文档可编辑③CO含量不高于30ppm，一般操纵在24pmm及以下；NO2含量不超过2.5ppm；H2S不超过6.6ppm；④粉尘中SiO2含量不超过1mg/m；3⑤空气中适宜人呼吸的O2操纵在21%左右，要求不低于20%；⑥需风量计算跟施工方法相关。当采纳有轨运输时，操纵风量为爆破时的炮烟稀释与工作面作业人员用风；当采纳无轨运输时，通常为装运作业与工作面作业人员用风。3.2巷道式通风风量计算3.2.1经验公式计算⑴射流通风量计算射流通风技术引入施工通风之中，计算方法与运营通风略有不同：N=〔3-1〕式中：N—射流风机台数；pc—通风阻力〔Pa〕；文档可编辑文档可编辑pc=〔3-2〕λi—隧道内不同地段沿程摩擦阻力系数，隧道在喷护后可按0.10～0.2取式中：—局部阻力系数，计算时可以忽略；值；式中：δ—隧道壁粗糙度〔mm〕Li——隧道内不同洞段长度〔m〕；di—隧道内不同洞段水力直径〔m〕；式中：A2r及C分别为隧道面积〔m〕和周长〔m〕Vi—隧道内所需满足的风速〔m/s〕；ρ—空气容重〔kg/m3〕，取1.2。pj—射流风机推力〔...
