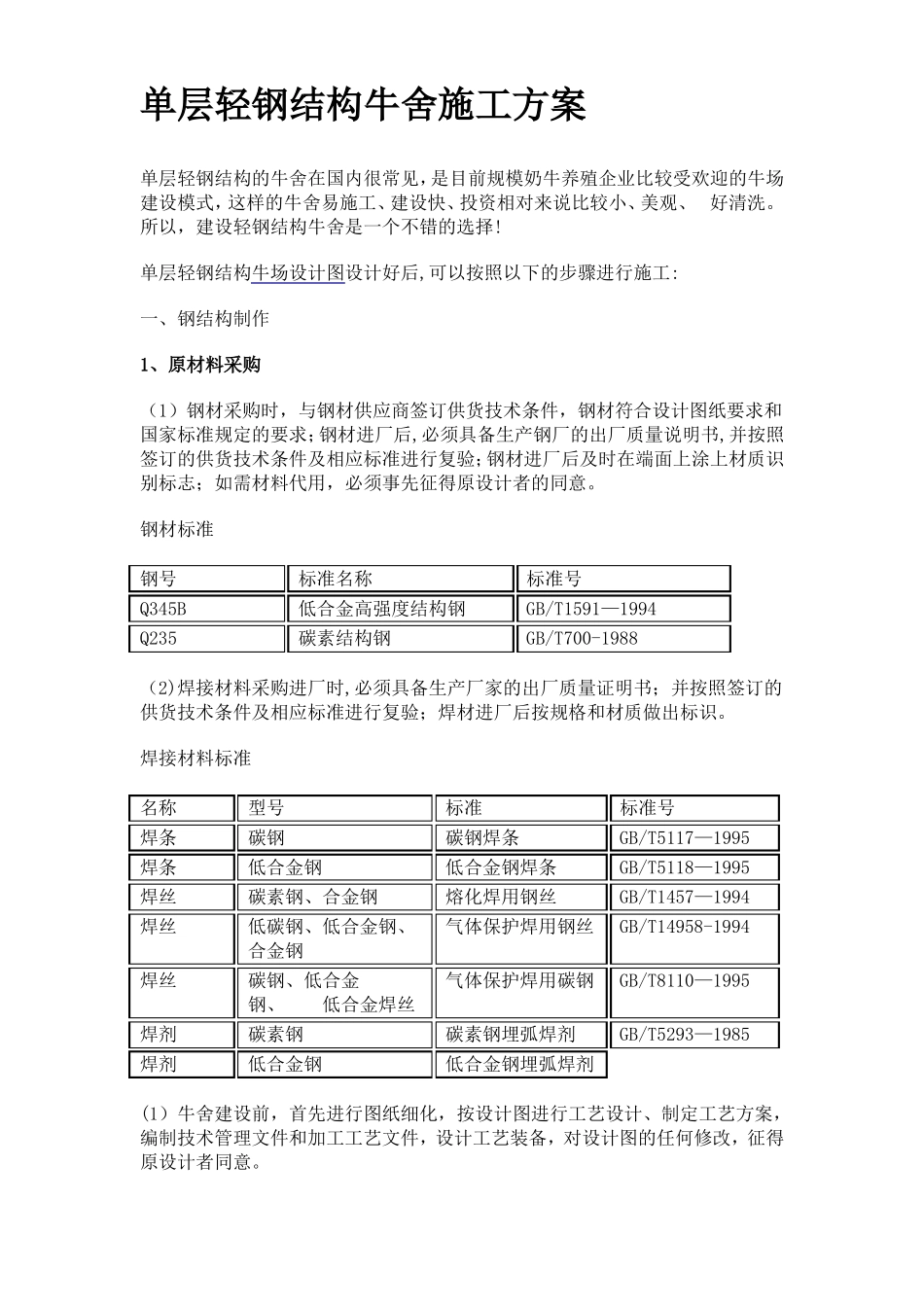

单层轻钢结构牛舍施工方案单层轻钢结构的牛舍在国内很常见，是目前规模奶牛养殖企业比较受欢迎的牛场建设模式，这样的牛舍易施工、建设快、投资相对来说比较小、美观、好清洗。所以，建设轻钢结构牛舍是一个不错的选择!单层轻钢结构牛场设计图设计好后,可以按照以下的步骤进行施工:一、钢结构制作1、原材料采购（1）钢材采购时，与钢材供应商签订供货技术条件，钢材符合设计图纸要求和国家标准规定的要求；钢材进厂后,必须具备生产钢厂的出厂质量说明书,并按照签订的供货技术条件及相应标准进行复验；钢材进厂后及时在端面上涂上材质识别标志；如需材料代用，必须事先征得原设计者的同意。钢材标准钢号Q345BQ235标准名称低合金高强度结构钢碳素结构钢标准号GB/T1591—1994GB/T700-1988（2)焊接材料采购进厂时,必须具备生产厂家的出厂质量证明书；并按照签订的供货技术条件及相应标准进行复验；焊材进厂后按规格和材质做出标识。焊接材料标准名称焊条焊条焊丝焊丝焊丝焊剂焊剂型号碳钢低合金钢碳素钢、合金钢低碳钢、低合金钢、合金钢标准碳钢焊条低合金钢焊条熔化焊用钢丝标准号GB/T5117—1995GB/T5118—1995GB/T1457—1994气体保护焊用钢丝GB/T14958-1994碳钢、低合金气体保护焊用碳钢GB/T8110—1995钢、低合金焊丝碳素钢低合金钢碳素钢埋弧焊剂低合金钢埋弧焊剂GB/T5293—1985(1）牛舍建设前，首先进行图纸细化，按设计图进行工艺设计、制定工艺方案，编制技术管理文件和加工工艺文件，设计工艺装备，对设计图的任何修改，征得原设计者同意。（2)进行量具鉴定，钢结构制作过程中所使用的一切量具、仪表等均应定期鉴定。为保证各构件尺寸的精度,采用一把经检定合格的钢盘尺作为标准尺，在制作中，采用与标准尺线膨胀系数相同的钢样条作为放样、划线的工具,测量用尺必须经常与标准尺寸校对,确定修正值。（3）在制定工艺装备设计时,定位和精度必须满足产品制作的要求，生产一批次结束后，工装设备应全面检查.3、构件制作方案(1）样板制作构件加工制作的质量要求及允许偏差与样板、样杆、样条制作质量有关。样板、样杆、样条制作允许偏差如下表：序号项目12345两相邻孔中心线距离对角线、两级边孔中心距离孔中心与孔群中心线的横向距离宽度、长度曲线样板上任意点偏离允许偏差±0.5±1。0±0。5+0.5,-1。01.0(2）号料对于形状复杂的连接板件,通过1：1放样校对后确定；预留制作和安装时的焊接收缩余量及二次切割、刨边和铣平等加工余量,并应注意钢材轧制方向与受力方向一致；号料前应检查钢料的牌号、规格、质量，当发现钢料不平直、有蚀锈、油漆等污物影响号料质量时，应矫正、清理后再号料；号料外形尺寸允许偏差为±1mm.（3）材料切割主要零件原则上采用数控火焰机进行切割下料；火焰切割零部件边缘允许偏差按GB50205—2001中表7。2.2规定执行；切割的边缘应打磨或用机加工法除去明显的焰切痕迹线.（4）零件矫正零件矫正可采用机械冷矫正和火焰热矫正两种方法，其偏差应符合GB50205-2001中表7.2。5规定要求;火焰矫正时其温度应不超过900℃。（5）组装钢立柱、主梁、次梁部件采用机器组立，自动埋弧焊,组装（组立)前严格控制钢板的平整度；必须有定位设施，首件必须经检查合格，方可批量生产；柱上梁接头部件组装时以腹板孔为基准胎型组装。（7）编号构件编号应清楚记录其所在轴线和楼层的部位，在构件指定位置用油漆作了明显标示。（8)预拼装第一榀主刚架，首先安装的楼层梁单元、钢柱立面及柱间支撑制作完成后及时进行预拼装，全面检查整个制作工艺是否合理及生产措施是否恰当，经过检验合格再批量生产。（9）焊接构件焊接前，首先制定焊接工艺，在钢结构投产前，根据图纸相关要求按照建筑钢结构焊接技术规程JGJ81—2002规定,对各种典型焊接头进行焊接工艺评定试验,以确定焊接方法、焊接设备、焊接材料、焊接工艺等。4、焊接质量保证措施(1）质量检查人员严格检查焊接工艺的贯彻执行情况，如现场条件和规定条件不符合时要及时反映、解决。（2）保证焊接设备处于完好状态，并抽验焊接时的实际电流、电压与设备上的指示是否一致，否则要督促检查、更换，仪表要进行周期鉴定。(3）焊...
