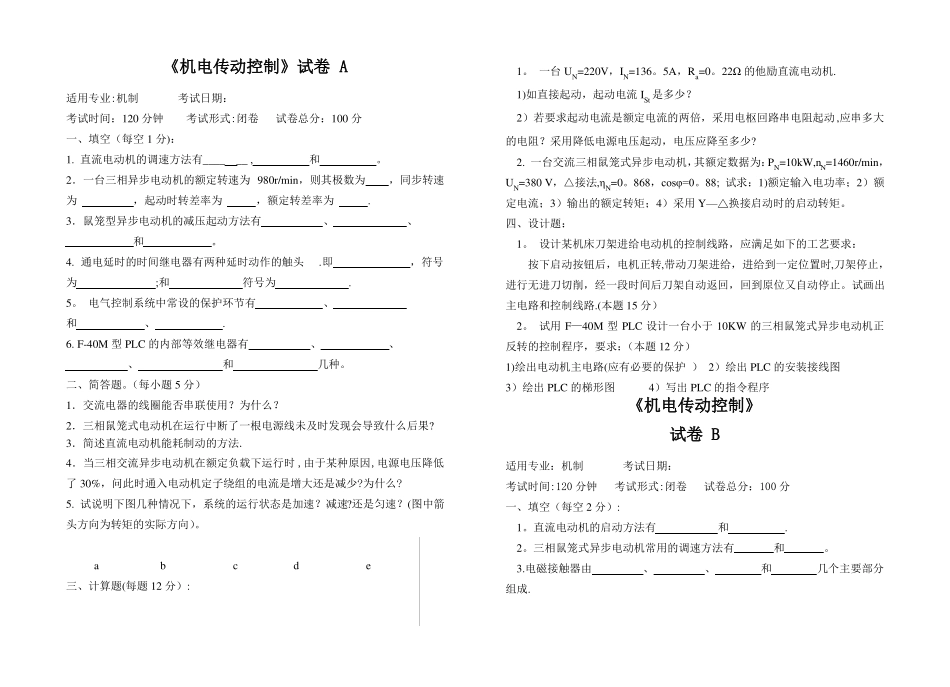

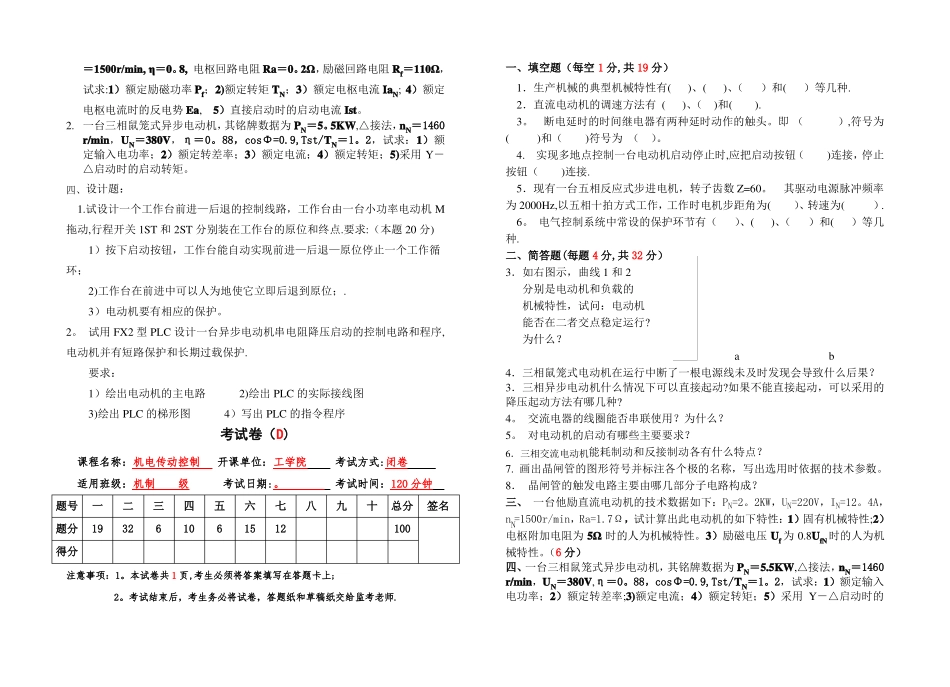

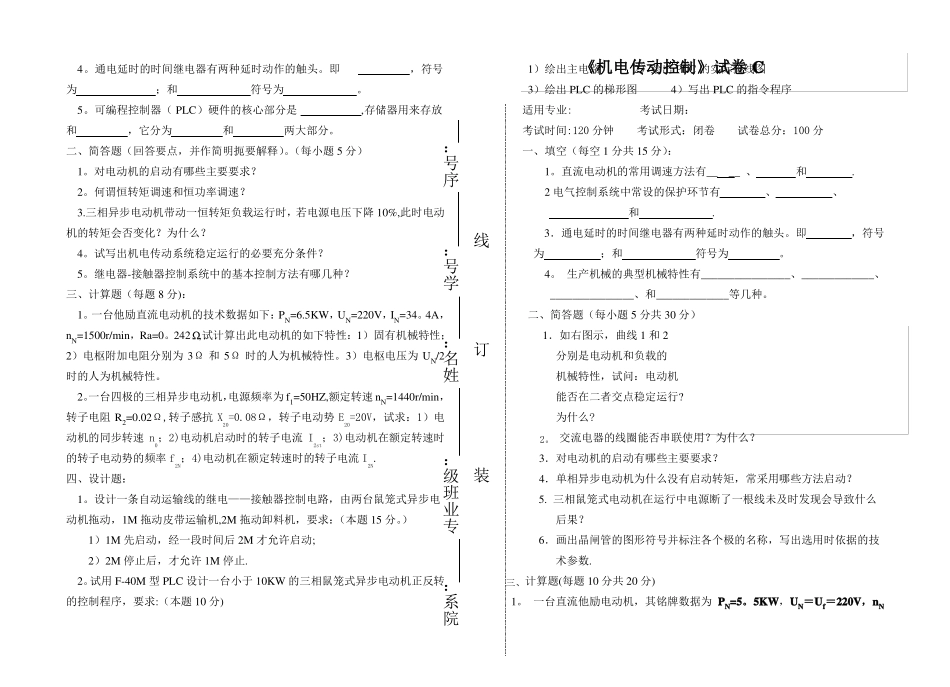

《机电传动控制》试卷A适用专业:机制考试日期：考试时间：120分钟考试形式:闭卷试卷总分：100分一、填空（每空1分)：1.直流电动机的调速方法有______,和。2．一台三相异步电动机的额定转速为980r/min，则其极数为，同步转速为，起动时转差率为，额定转差率为.3．鼠笼型异步电动机的减压起动方法有、、和。4.通电延时的时间继电器有两种延时动作的触头.即，符号为;和符号为.5。电气控制系统中常设的保护环节有、和、.6.F-40M型PLC的内部等效继电器有、、、和几种。二、简答题。（每小题5分）1．交流电器的线圈能否串联使用？为什么？2．三相鼠笼式电动机在运行中断了一根电源线未及时发现会导致什么后果?3．简述直流电动机能耗制动的方法.4．当三相交流异步电动机在额定负载下运行时,由于某种原因,电源电压降低了30%，问此时通入电动机定子绕组的电流是增大还是减少?为什么?5.试说明下图几种情况下，系统的运行状态是加速？减速?还是匀速？(图中箭头方向为转矩的实际方向）。abcde三、计算题(每题12分）:1。一台UN=220V，IN=136。5A，Ra=0。22Ω的他励直流电动机.1)如直接起动，起动电流ISt是多少？2）若要求起动电流是额定电流的两倍，采用电枢回路串电阻起动,应串多大的电阻？采用降低电源电压起动，电压应降至多少?2.一台交流三相鼠笼式异步电动机，其额定数据为：PN=10kW,nN=1460r/min，UN=380V，△接法,ηN=0。868，cosφ=0。88;试求：1)额定输入电功率；2）额定电流；3）输出的额定转矩；4）采用Y—△换接启动时的启动转矩。四、设计题：1。设计某机床刀架进给电动机的控制线路，应满足如下的工艺要求：按下启动按钮后，电机正转,带动刀架进给，进给到一定位置时,刀架停止，进行无进刀切削，经一段时间后刀架自动返回，回到原位又自动停止。试画出主电路和控制线路.(本题15分）2。试用F—40M型PLC设计一台小于10KW的三相鼠笼式异步电动机正反转的控制程序，要求：（本题12分）1)绘出电动机主电路(应有必要的保护）2）绘出PLC的安装接线图3）绘出PLC的梯形图4）写出PLC的指令程序《机电传动控制》试卷B适用专业：机制考试日期：考试时间:120分钟考试形式:闭卷试卷总分：100分一、填空（每空2分）:1。直流电动机的启动方法有和.2。三相鼠笼式异步电动机常用的调速方法有和。3.电磁接触器由、、和几个主要部分组成.4。通电延时的时间继电器有两种延时动作的触头。即，符号为；和符号为。5。可编程控制器（PLC）硬件的核心部分是,存储器用来存放12）绘出PLC的实际接线图）绘出主电路《机电传动控制》试卷C3）绘出PLC的梯形图4）写出PLC的指令程序适用专业:考试日期：和，它分为和两大部分。二、简答题（回答要点，并作简明扼要解释）。（每小题5分）：1。对电动机的启动有哪些主要要求？号2。何谓恒转矩调速和恒功率调速？序3.三相异步电动机带动一恒转矩负载运行时，若电源电压下降10%,此时电动机的转矩会否变化？为什么？4。试写出机电传动系统稳定运行的必要充分条件？：5。继电器-接触器控制系统中的基本控制方法有哪几种？号三、计算题（每题8分)：学1。一台他励直流电动机的技术数据如下：PN=6.5KW，UN=220V，IN=34。4A，nN=1500r/min，Ra=0。242Ω,试计算出此电动机的如下特性：1）固有机械特性；2）电枢附加电阻分别为3Ω和5Ω时的人为机械特性。3）电枢电压为UN/2：时的人为机械特性。名姓2。一台四极的三相异步电动机，电源频率为f1=50HZ,额定转速nN=1440r/min，转子电阻R2=0.02Ω,转子感抗X20=0.08Ω，转子电动势E20=20V，试求：1）电动机的同步转速n0；2)电动机启动时的转子电流I2st；3)电动机在额定转速时的转子电动势的频率f2N；4)电动机在额定转速时的转子电流I2N.：四、设计题：级1。设计一条自动运输线的继电——接触器控制电路，由两台鼠笼式异步电班动机拖动，1M拖动皮带运输机,2M拖动卸料机，要求：（本题15分。）1）1M先启动，经一段时间后2M才允许启动;专业2）2M停止后，才允许1M停止.2。试用F-40M型PLC设计一台小于10KW的三相鼠笼式异步电动机正反转的控制程序，要求:（本题10分)：系院考试时间:120分钟考试形式：闭卷试卷总分：100分一、填空（每空1分共1...
