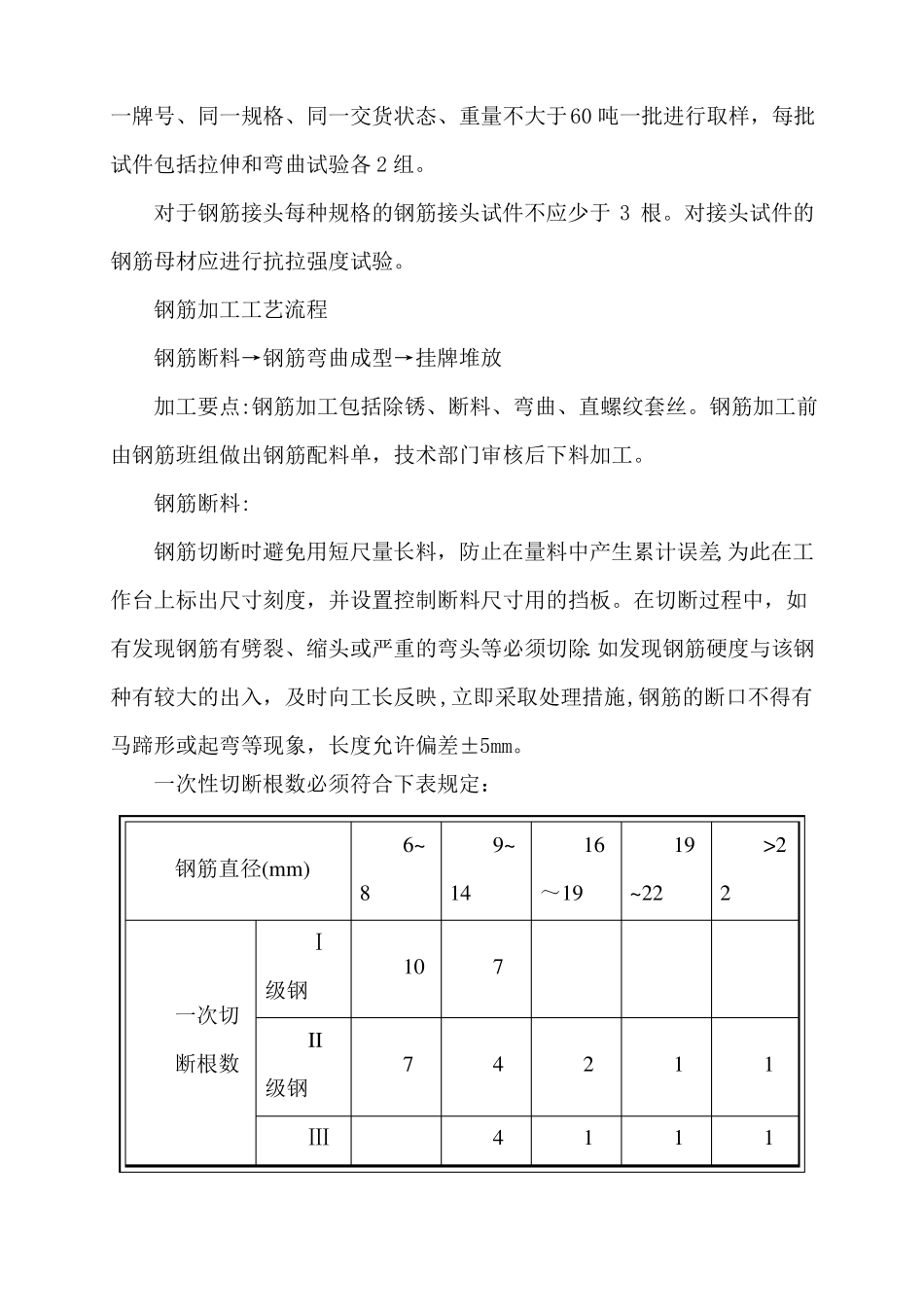

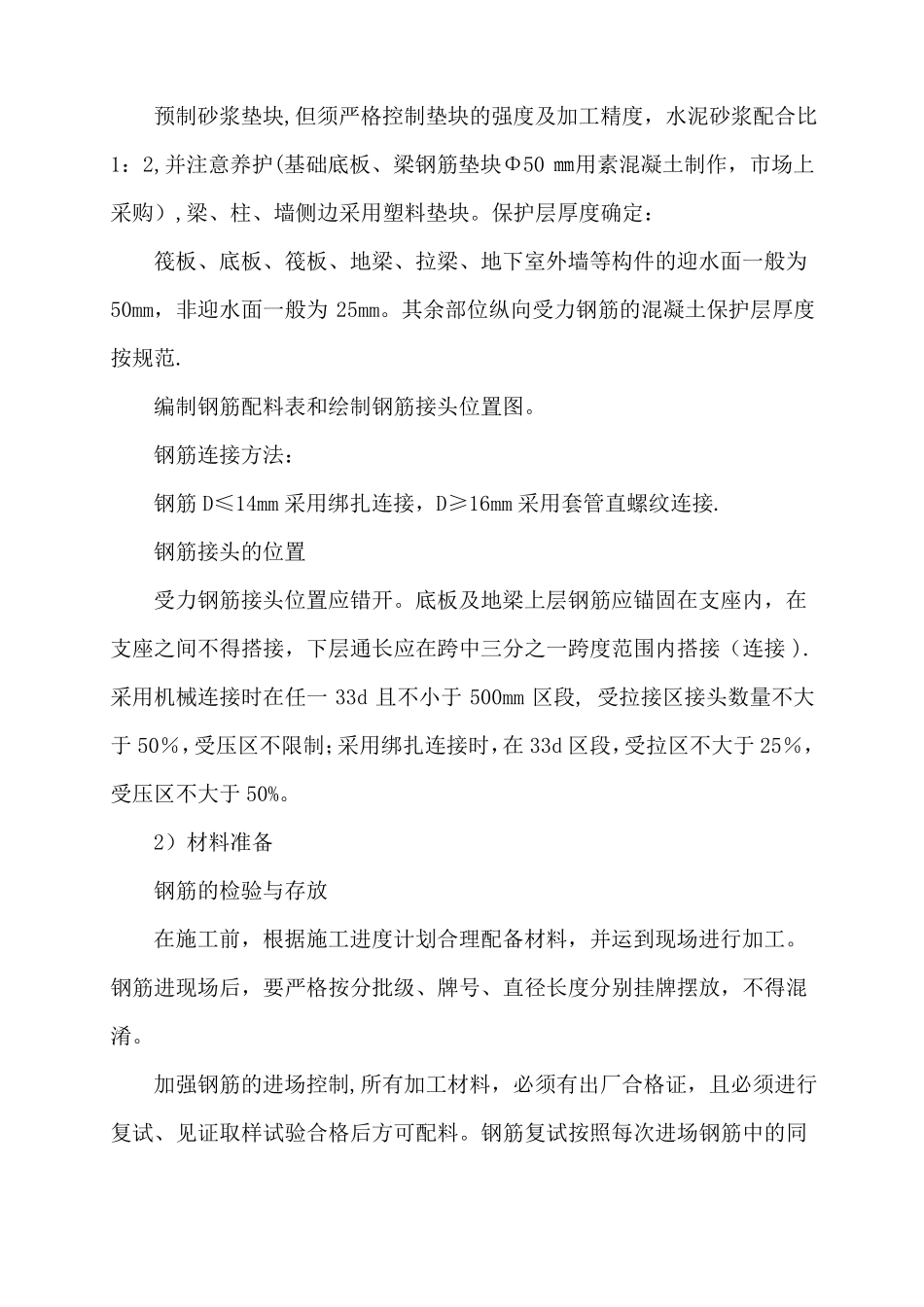

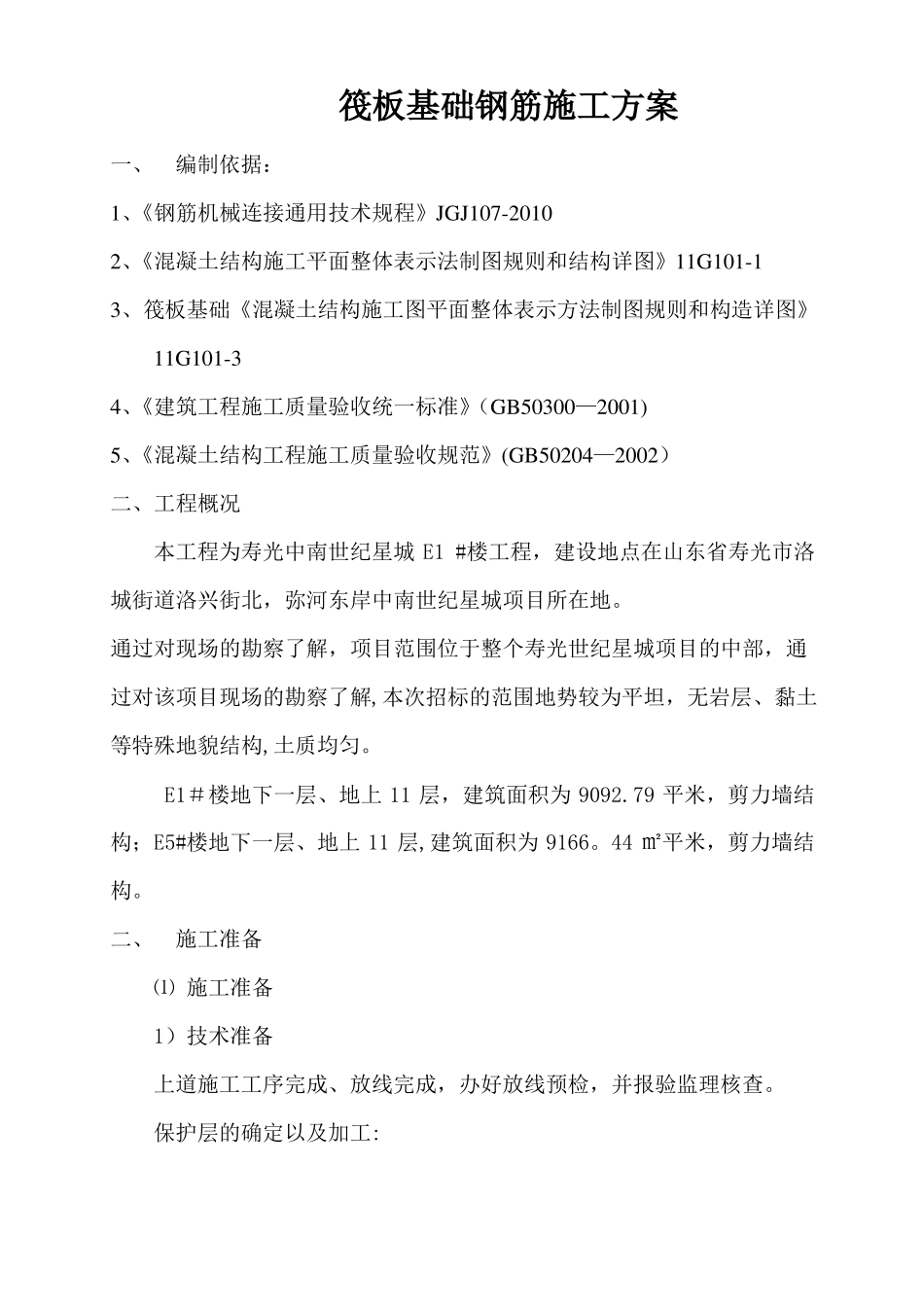

筏板基础钢筋施工方案一、编制依据：1、《钢筋机械连接通用技术规程》JGJ107-20102、《混凝土结构施工平面整体表示法制图规则和结构详图》11G101-13、筏板基础《混凝土结构施工图平面整体表示方法制图规则和构造详图》11G101-34、《建筑工程施工质量验收统一标准》（GB50300—2001)5、《混凝土结构工程施工质量验收规范》(GB50204—2002）二、工程概况本工程为寿光中南世纪星城E1#楼工程，建设地点在山东省寿光市洛城街道洛兴街北，弥河东岸中南世纪星城项目所在地。通过对现场的勘察了解，项目范围位于整个寿光世纪星城项目的中部，通过对该项目现场的勘察了解,本次招标的范围地势较为平坦，无岩层、黏土等特殊地貌结构,土质均匀。E1＃楼地下一层、地上11层，建筑面积为9092.79平米，剪力墙结构；E5#楼地下一层、地上11层,建筑面积为9166。44㎡平米，剪力墙结构。二、施工准备⑴施工准备1）技术准备上道施工工序完成、放线完成，办好放线预检，并报验监理核查。保护层的确定以及加工:预制砂浆垫块,但须严格控制垫块的强度及加工精度，水泥砂浆配合比1：2,并注意养护(基础底板、梁钢筋垫块Φ50㎜用素混凝土制作，市场上采购）,梁、柱、墙侧边采用塑料垫块。保护层厚度确定：筏板、底板、筏板、地梁、拉梁、地下室外墙等构件的迎水面一般为50mm，非迎水面一般为25mm。其余部位纵向受力钢筋的混凝土保护层厚度按规范.编制钢筋配料表和绘制钢筋接头位置图。钢筋连接方法：钢筋D≤14mm采用绑扎连接，D≥16mm采用套管直螺纹连接.钢筋接头的位置受力钢筋接头位置应错开。底板及地梁上层钢筋应锚固在支座内，在支座之间不得搭接，下层通长应在跨中三分之一跨度范围内搭接（连接).采用机械连接时在任一33d且不小于500mm区段,受拉接区接头数量不大于50％，受压区不限制；采用绑扎连接时，在33d区段，受拉区不大于25％，受压区不大于50%。2）材料准备钢筋的检验与存放在施工前，根据施工进度计划合理配备材料，并运到现场进行加工。钢筋进现场后，要严格按分批级、牌号、直径长度分别挂牌摆放，不得混淆。加强钢筋的进场控制,所有加工材料，必须有出厂合格证，且必须进行复试、见证取样试验合格后方可配料。钢筋复试按照每次进场钢筋中的同一牌号、同一规格、同一交货状态、重量不大于60吨一批进行取样，每批试件包括拉伸和弯曲试验各2组。对于钢筋接头每种规格的钢筋接头试件不应少于3根。对接头试件的钢筋母材应进行抗拉强度试验。钢筋加工工艺流程钢筋断料→钢筋弯曲成型→挂牌堆放加工要点:钢筋加工包括除锈、断料、弯曲、直螺纹套丝。钢筋加工前由钢筋班组做出钢筋配料单，技术部门审核后下料加工。钢筋断料:钢筋切断时避免用短尺量长料，防止在量料中产生累计误差,为此在工作台上标出尺寸刻度，并设置控制断料尺寸用的挡板。在切断过程中，如有发现钢筋有劈裂、缩头或严重的弯头等必须切除.如发现钢筋硬度与该钢种有较大的出入，及时向工长反映,立即采取处理措施,钢筋的断口不得有马蹄形或起弯等现象，长度允许偏差±5mm。一次性切断根数必须符合下表规定：6~钢筋直径(mm)8Ⅰ10级钢一次切II断根数级钢Ⅲ411174211714～19~2229~1619>2级钢钢筋弯曲：机械弯曲钢筋时，必须托平,不可上下摆动，以免钢筋不在一个面上，发生翘曲现象。每次弯曲成型完第一根钢筋,都要检查长度和角度的准确性，以作为试弯数据供继续成型调整尺寸用。弯曲成型钢筋时，应使末端弯钩为最后一个弯曲顺序,以使配料过程中的某些长度偏差留在弯钩内，不致影响所成型钢筋的各段尺寸.操作前要对机械各部件进行全面的检查，以及试运转，并检查齿轮轴套等配件是否齐全。正式弯曲前应进行试弯,以便确定弯曲点的位置.应根据钢筋直径随时更换轴套。严禁机械运转时更换轴件或清扫、注油。弯曲较长钢筋时应有专人帮助扶持，帮助人员应听从指挥，不得随意推送.钢筋弯曲成形后，弯曲点处不得有裂纹，Ⅱ级钢筋不能重复弯曲应一次成型，钢筋弯曲成型后全长偏差不允许超过3mm，弯起钢筋起弯点位移15mm，弯起钢筋的弯起高度不超过±5mm,箍筋边长偏差不超过±5mm.直径不大于25mm钢筋的末端做弯钩，圆弧弯曲直径D为钢筋直径的4倍。平直...
