电能的计算大题VIP免费

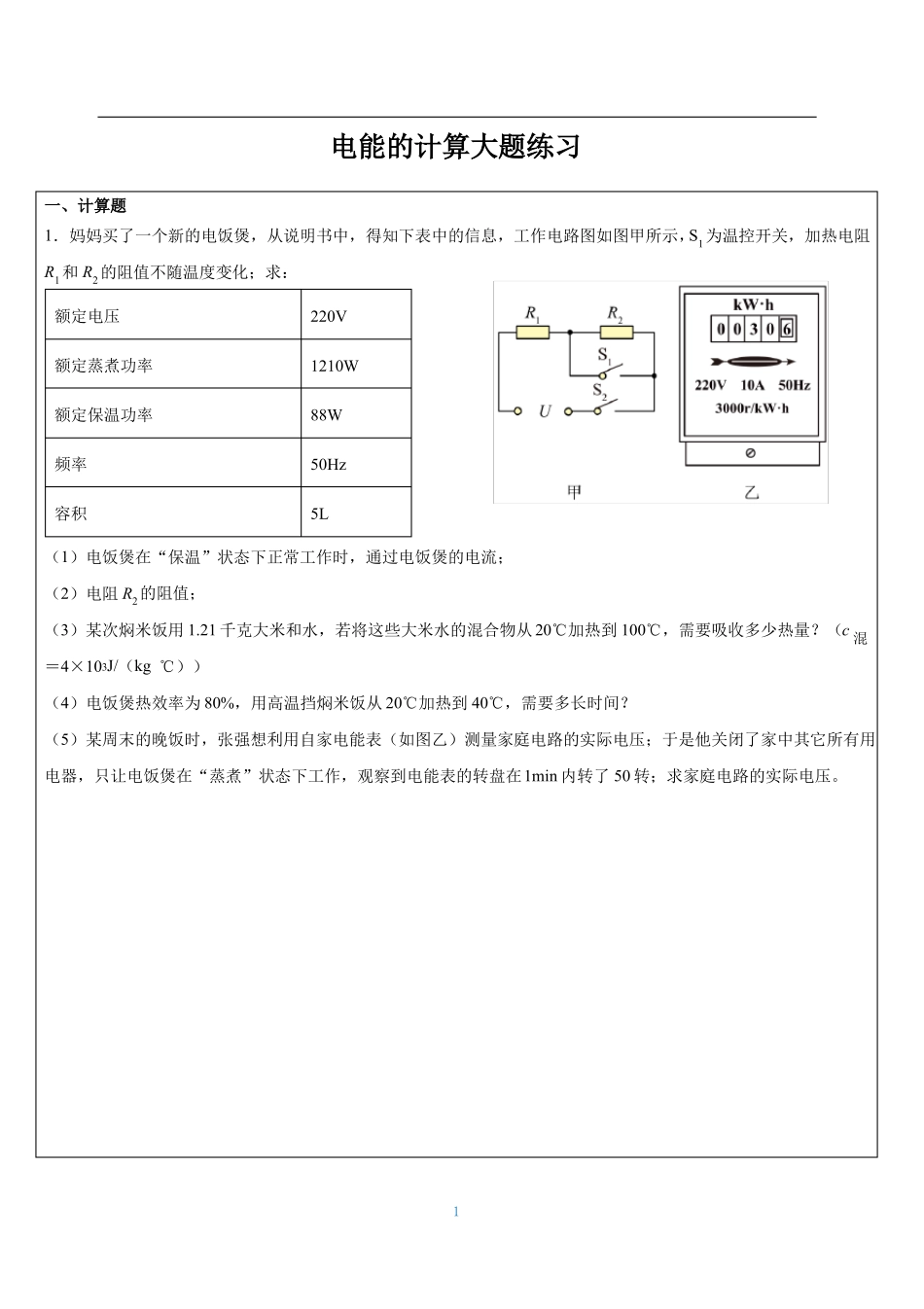

电能的计算大题_第1页
1/14

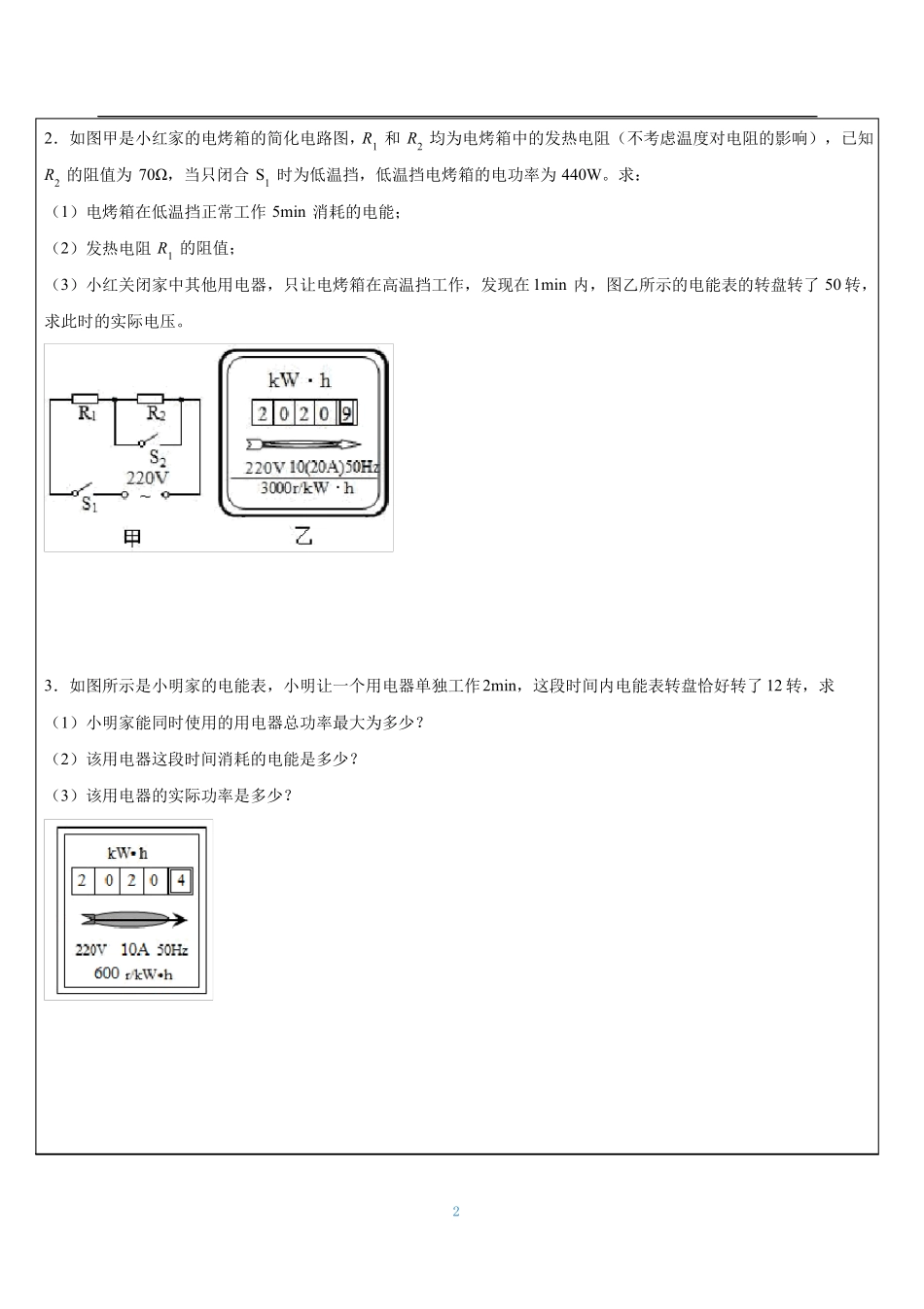

电能的计算大题_第2页
2/14

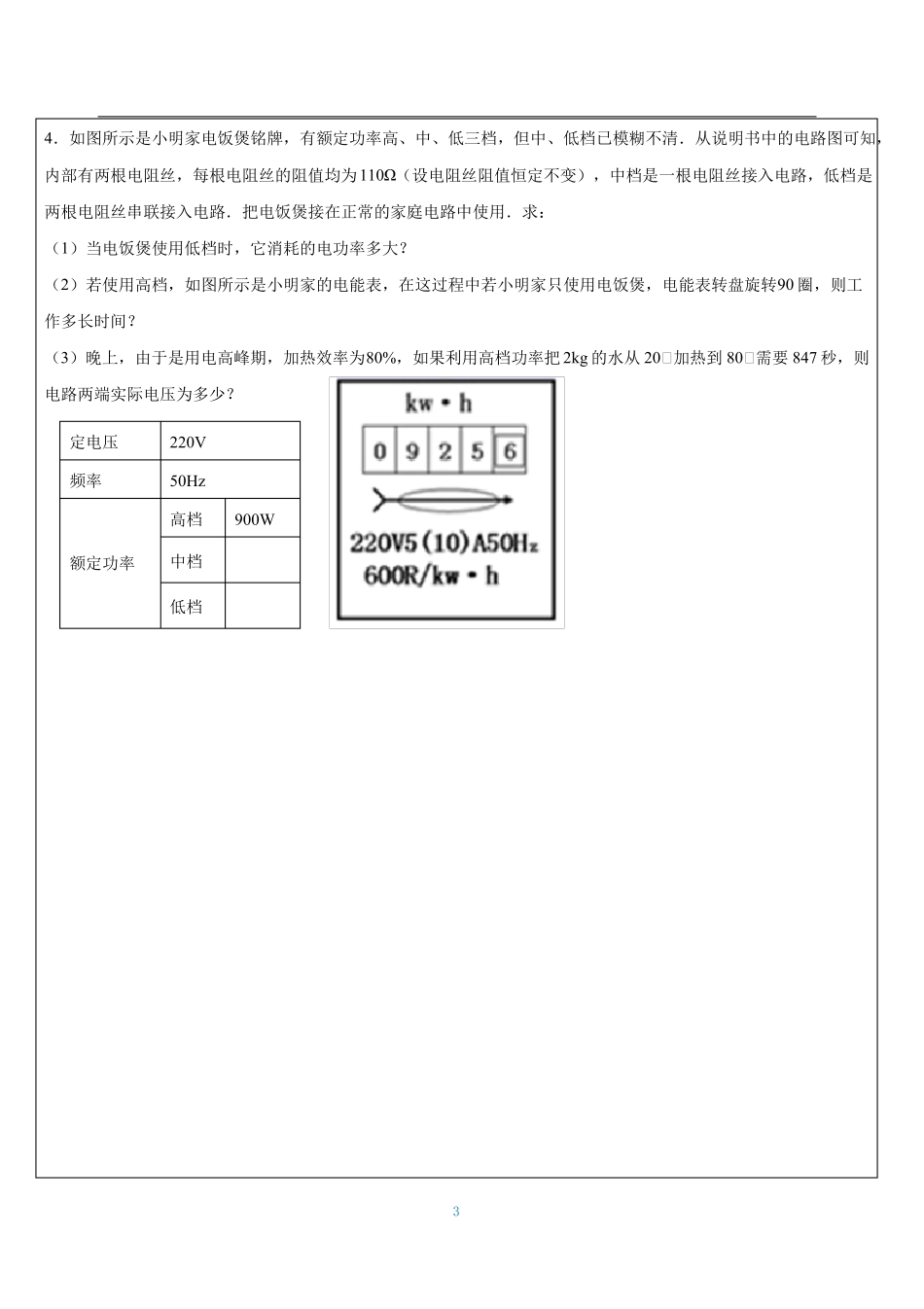

电能的计算大题_第3页
3/14
电能的计算大题练习一、计算题1.妈妈买了一个新的电饭煲,从说明书中,得知下表中的信息,工作电路图如图甲所示,S1为温控开关,加热电阻R1和R2的阻值不随温度变化;求:额定电压额定蒸煮功率额定保温功率频率容积220V1210W88W50Hz5L(1)电饭煲在“保温”状态下正常工作时,通过电饭煲的电流;(2)电阻R2的阻值;(3)某次焖米饭用1.21千克大米和水,若将这些大米水的混合物从20℃加热到100℃,需要吸收多少热量?(c混=4×103J/(kg℃))(4)电饭煲热效率为80%,用高温挡焖米饭从20℃加热到40℃,需要多长时间?(5)某周末的晚饭时,张强想利用自家电能表(如图乙)测量家庭电路的实际电压;于是他关闭了家中其它所有用电器,只让电饭煲在“蒸煮”状态下工作,观察到电能表的转盘在1min内转了50转;求家庭电路的实际电压。12.如图甲是小红家的电烤箱的简化电路图,R1和R2均为电烤箱中的发热电阻(不考虑温度对电阻的影响),已知R2的阻值为70Ω,当只闭合S1时为低温挡,低温挡电烤箱的电功率为440W。求:(1)电烤箱在低温挡正常工作5min消耗的电能;(2)发热电阻R1的阻值;(3)小红关闭家中其他用电器,只让电烤箱在高温挡工作,发现在1min内,图乙所示的电能表的转盘转了50转,求此时的实际电压。3.如图所示是小明家的电能表,小明让一个用电器单独工作2min,这段时间内电能表转盘恰好转了12转,求(1)小明家能同时使用的用电器总功率最大为多少?(2)该用电器这段时间消耗的电能是多少?(3)该用电器的实际功率是多少?24.如图所示是小明家电饭煲铭牌,有额定功率高、中、低三档,但中、低档已模糊不清.从说明书中的电路图可知,内部有两根电阻丝,每根电阻丝的阻值均为110Ω(设电阻丝阻值恒定不变),中档是一根电阻丝接入电路,低档是两根电阻丝串联接入电路.把电饭煲接在正常的家庭电路中使用.求:(1)当电饭煲使用低档时,它消耗的电功率多大?(2)若使用高档,如图所示是小明家的电能表,在这过程中若小明家只使用电饭煲,电能表转盘旋转90圈,则工作多长时间?(3)晚上,由于是用电高峰期,加热效率为80%,如果利用高档功率把2kg的水从20℃加热到80℃需要847秒,则电路两端实际电压为多少?定电压频率220V50Hz高档额定功率中档低档900W35.如图甲为某电饭锅的简化电路原理图,R1和R2为加热电阻,且阻值保持不变,R1=40Ω,S为靠近加热盘的感温1、2是开关连接的触点,S自动切换到保温状态。开关,加热盘温度达到103℃时,某次煮饭时,仅将电饭锅接入220V的电路,按下开关S与触点1连接,工作了10min,S自动切换到保温状态,保温时图乙所示电能表的转盘在1min内转过10转。求:(1)加热状态时,电饭锅消耗的电能;(2)R2的阻值;(3)用电高峰时,实际电压只有额定电压的90%,求电饭锅加热状态的实际功率。46.小明家的电子式电能表表盘如图甲所示,表一是小明家中用电器正常工作的电功率值。根据表盘上的信息,回答下列问题。(1)小明家的所有用电器同时正常工作时,通过计算说明电路是否安全。(2)小明用新买的电热水壶烧水,若只让电热水壶工作3min,观察到电能表的指示灯闪烁了32次。如果电流产生热量全部被水吸收,这3min内,壶内1kg水的温度约升高了多少?[(水的比热容是4.2×103J/(kg·℃)]用电器照明灯彩电洗衣机电冰箱电饭煲额定功率40W100W150W100W750W数量8盏1台1台1台1个闸刀开关上保险丝的额定电流为10A57.图甲是芳芳家某型号电热加湿器的原理图,下表为其部分技术参数.R1、R2为发热电阻,不考虑温度对电阻的影响,且R2=3R1,S为旋转型开关,1、2、3、4为触点,通过旋转开关S可实现“关”“低挡”“高挡”之间的切换(低挡为小功率加热,高挡为大功率加热)。(1)求加湿器处于低挡位置时的发热功率和高档发热功率之比;(2)某次使用加湿器工作时,加湿器注水仓中加注冷水已达到最大注水量.如图乙所示是该次使用加湿器工作30min的图象。①请计算加湿器在高挡正常工作时消耗的电能;②如果电阻R1在此次高挡加热时可以使注水仓中冷水的温度升高16℃,那么此时加热效率是多少?[水的比热容为4.2×103J/(kg·℃)](3)一天,芳...
