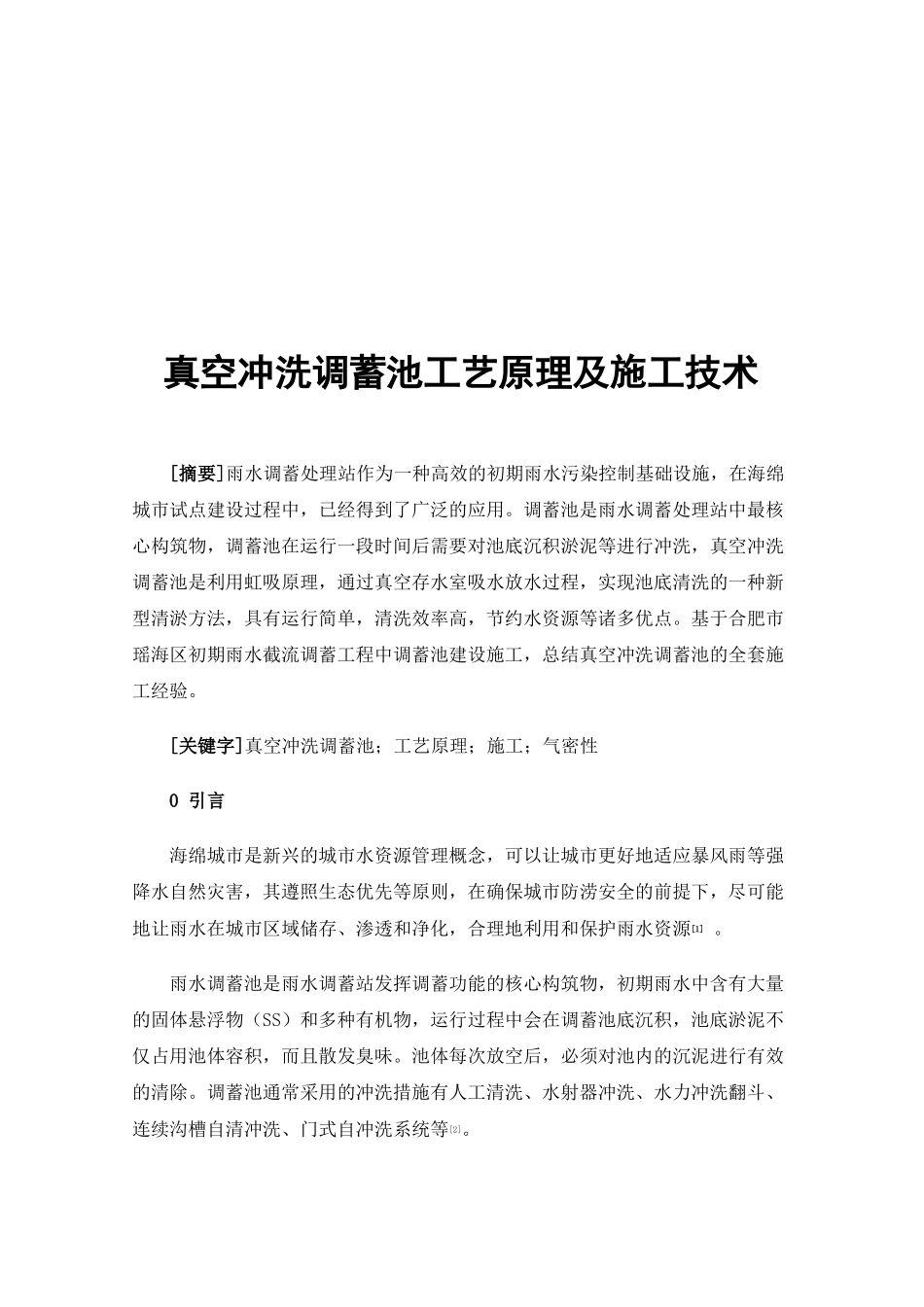

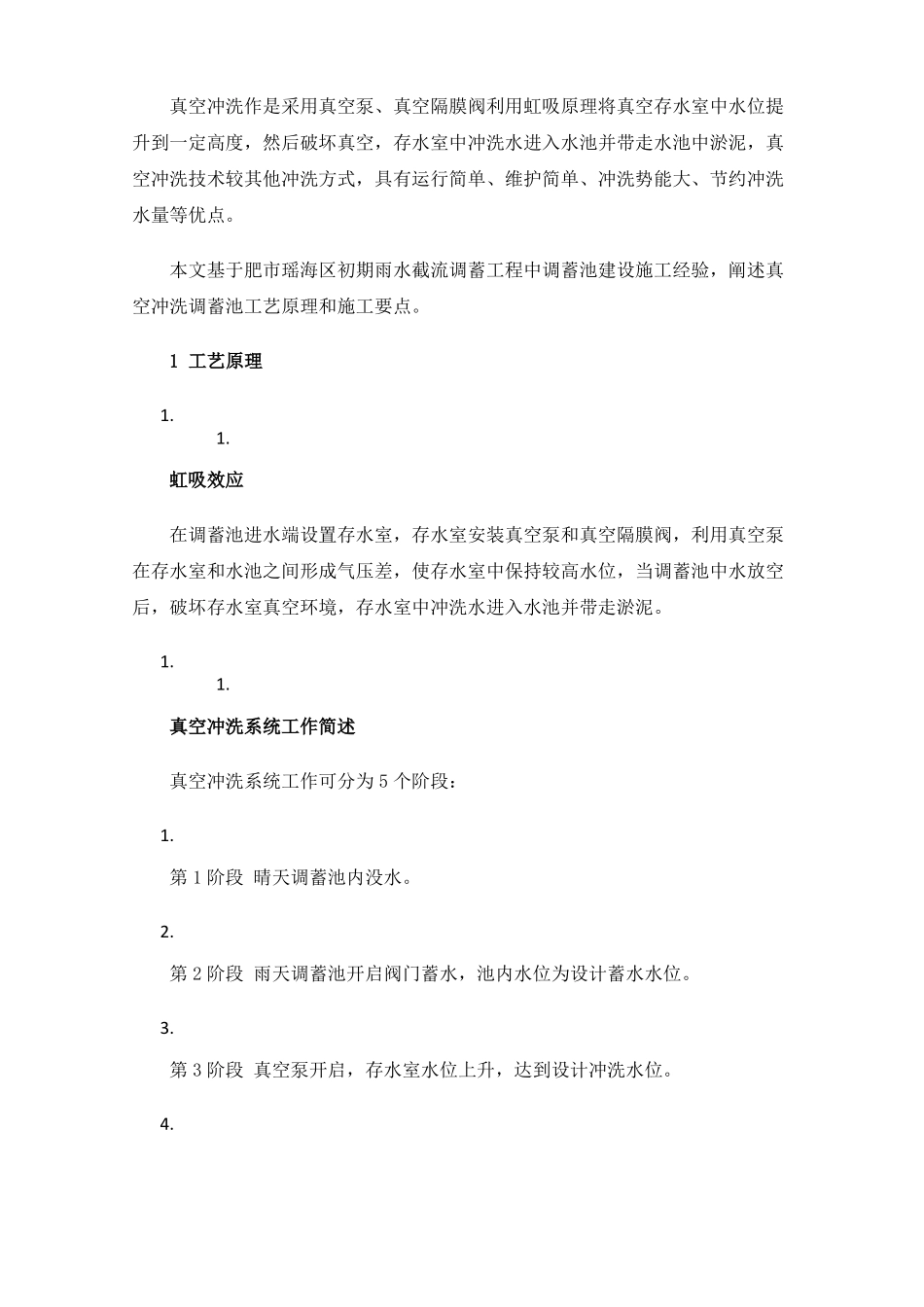

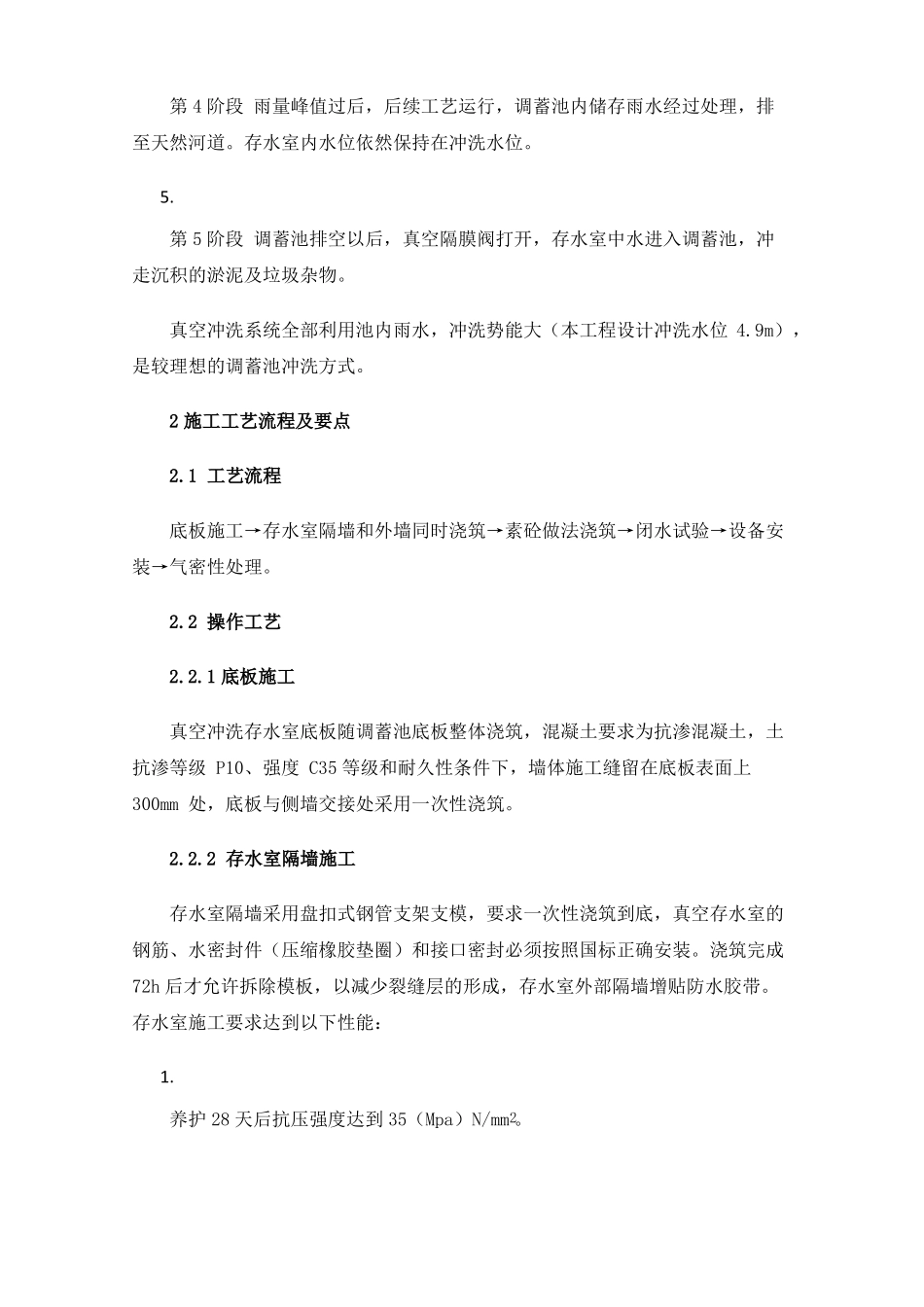

真空冲洗调蓄池工艺原理及施工技术[摘要]雨水调蓄处理站作为一种高效的初期雨水污染控制基础设施，在海绵城市试点建设过程中，已经得到了广泛的应用。调蓄池是雨水调蓄处理站中最核心构筑物，调蓄池在运行一段时间后需要对池底沉积淤泥等进行冲洗，真空冲洗调蓄池是利用虹吸原理，通过真空存水室吸水放水过程，实现池底清洗的一种新型清淤方法，具有运行简单，清洗效率高，节约水资源等诸多优点。基于合肥市瑶海区初期雨水截流调蓄工程中调蓄池建设施工，总结真空冲洗调蓄池的全套施工经验。[关键字]真空冲洗调蓄池；工艺原理；施工；气密性0引言海绵城市是新兴的城市水资源管理概念，可以让城市更好地适应暴风雨等强降水自然灾害，其遵照生态优先等原则，在确保城市防涝安全的前提下，尽可能地让雨水在城市区域储存、渗透和净化，合理地利用和保护雨水资源。雨水调蓄池是雨水调蓄站发挥调蓄功能的核心构筑物，初期雨水中含有大量的固体悬浮物（SS）和多种有机物，运行过程中会在调蓄池底沉积，池底淤泥不仅占用池体容积，而且散发臭味。池体每次放空后，必须对池内的沉泥进行有效的清除。调蓄池通常采用的冲洗措施有人工清洗、水射器冲洗、水力冲洗翻斗、连续沟槽自清冲洗、门式自冲洗系统等。[2][1]真空冲洗作是采用真空泵、真空隔膜阀利用虹吸原理将真空存水室中水位提升到一定高度，然后破坏真空，存水室中冲洗水进入水池并带走水池中淤泥，真空冲洗技术较其他冲洗方式，具有运行简单、维护简单、冲洗势能大、节约冲洗水量等优点。本文基于肥市瑶海区初期雨水截流调蓄工程中调蓄池建设施工经验，阐述真空冲洗调蓄池工艺原理和施工要点。1工艺原理1.1.虹吸效应在调蓄池进水端设置存水室，存水室安装真空泵和真空隔膜阀，利用真空泵在存水室和水池之间形成气压差，使存水室中保持较高水位，当调蓄池中水放空后，破坏存水室真空环境，存水室中冲洗水进入水池并带走淤泥。1.1.真空冲洗系统工作简述真空冲洗系统工作可分为5个阶段：1.第1阶段晴天调蓄池内没水。2.第2阶段雨天调蓄池开启阀门蓄水，池内水位为设计蓄水水位。3.第3阶段真空泵开启，存水室水位上升，达到设计冲洗水位。4.第4阶段雨量峰值过后，后续工艺运行，调蓄池内储存雨水经过处理，排至天然河道。存水室内水位依然保持在冲洗水位。5.第5阶段调蓄池排空以后，真空隔膜阀打开，存水室中水进入调蓄池，冲走沉积的淤泥及垃圾杂物。真空冲洗系统全部利用池内雨水，冲洗势能大（本工程设计冲洗水位4.9m），是较理想的调蓄池冲洗方式。2施工工艺流程及要点2.1工艺流程底板施工→存水室隔墙和外墙同时浇筑→素砼做法浇筑→闭水试验→设备安装→气密性处理。2.2操作工艺2.2.1底板施工真空冲洗存水室底板随调蓄池底板整体浇筑，混凝土要求为抗渗混凝土，土抗渗等级P10、强度C35等级和耐久性条件下，墙体施工缝留在底板表面上300mm处，底板与侧墙交接处采用一次性浇筑。2.2.2存水室隔墙施工存水室隔墙采用盘扣式钢管支架支模，要求一次性浇筑到底，真空存水室的钢筋、水密封件（压缩橡胶垫圈）和接口密封必须按照国标正确安装。浇筑完成72h后才允许拆除模板，以减少裂缝层的形成，存水室外部隔墙增贴防水胶带。存水室施工要求达到以下性能：1.养护28天后抗压强度达到35（Mpa）N/mm。22.最小水泥密度≥2.4g/cm。3.水灰比小于等于0.60。2.3素砼浇筑在隔墙浇筑完成后进行工艺做法素砼的浇筑，素砼做法对于减少冲洗势能损失和提高冲洗水位有重要作用，施工质量直接影响真空冲洗系统功能性。腋角为圆弧形，对于模板支设要求极高，一次性浇筑很难完全合格，要求在拆模后按照施工图纸进行人工二次打磨，再用防水水泥砂浆进行抹面收光。2.4闭水试验素砼浇筑完成后，每个存水室都需进行闭水试验。闭水试验前，将存水室隔墙与存水室底部之间使用砖砌+堵漏王封堵，闭水试验合格后，拆除底部封堵部分。2.5设备安装闭水试验合格后，进行真空泵和真空冲洗等设备。要求真空阀安装孔0.25m范围内，与真空阀接触的表面平整无裂缝，平整度控制与±2mm内，裂缝采用硅胶进行密封。设备与套管缝隙采用密封填充剂、密封胶、细石砂浆等填充密实。2.6气...
