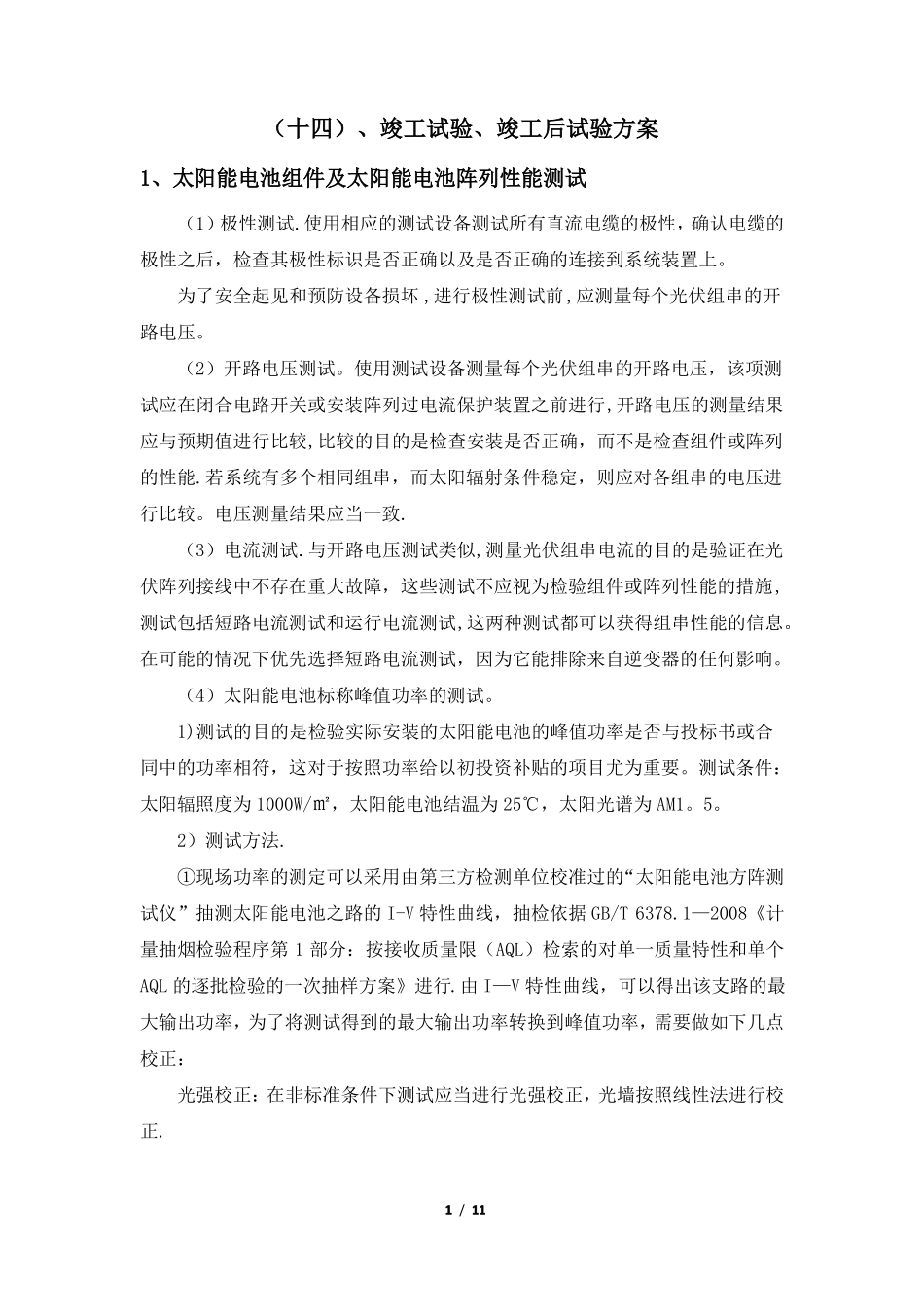

（十四）、竣工试验、竣工后试验方案1、太阳能电池组件及太阳能电池阵列性能测试（1）极性测试.使用相应的测试设备测试所有直流电缆的极性，确认电缆的极性之后，检查其极性标识是否正确以及是否正确的连接到系统装置上。为了安全起见和预防设备损坏,进行极性测试前,应测量每个光伏组串的开路电压。（2）开路电压测试。使用测试设备测量每个光伏组串的开路电压，该项测试应在闭合电路开关或安装阵列过电流保护装置之前进行,开路电压的测量结果应与预期值进行比较,比较的目的是检查安装是否正确，而不是检查组件或阵列的性能.若系统有多个相同组串，而太阳辐射条件稳定，则应对各组串的电压进行比较。电压测量结果应当一致.（3）电流测试.与开路电压测试类似,测量光伏组串电流的目的是验证在光伏阵列接线中不存在重大故障，这些测试不应视为检验组件或阵列性能的措施,测试包括短路电流测试和运行电流测试,这两种测试都可以获得组串性能的信息。在可能的情况下优先选择短路电流测试，因为它能排除来自逆变器的任何影响。（4）太阳能电池标称峰值功率的测试。1)测试的目的是检验实际安装的太阳能电池的峰值功率是否与投标书或合同中的功率相符，这对于按照功率给以初投资补贴的项目尤为重要。测试条件：太阳辐照度为1000W/㎡，太阳能电池结温为25℃，太阳光谱为AM1。5。2）测试方法.①现场功率的测定可以采用由第三方检测单位校准过的“太阳能电池方阵测试仪”抽测太阳能电池之路的I-V特性曲线，抽检依据GB/T6378.1—2008《计量抽烟检验程序第1部分：按接收质量限（AQL）检索的对单一质量特性和单个AQL的逐批检验的一次抽样方案》进行.由I—V特性曲线，可以得出该支路的最大输出功率，为了将测试得到的最大输出功率转换到峰值功率，需要做如下几点校正：光强校正：在非标准条件下测试应当进行光强校正，光墙按照线性法进行校正.1/11温度校正：现场测试太阳能电池的结温,并根据太阳能电池的温度系数进行功率的温度校正，结温一般估计为60℃，按照高于25℃时每升高1℃,功率下降2‰计算（晶体硅按照5‰)，合计下降7％.组合损失校正：太阳能电池组件串并联后会有组合损失,应当进行组合损失校正，太阳能电池的组合损失应当控制在8%以内.太阳能电池朝向校正：不同的太阳能电池朝向具有不同的功率输出和功率损失，如果有不同朝向的太阳能电池接入同一逆变器的情况，则需要进行此项校正。灰尘遮挡校正:测试之前应当清洗太阳能电池，否则还需要进行灰尘遮挡校正。②如果没有“太阳能电池方阵测试仪”，也可以通过现场测试电站直流侧的工作电压和工作电流得出电站的实际直流输出功率。为了将测试得到的电站实际输出功率转换到峰值功率测试后应当进行上述四项及最大功率点校正.最大功率点校正：固定负载条件下，太阳能电池很难保证工作在最大功率点,需要与功率曲线对比进行校正；对于带有太阳能电池最大功率点跟踪装置的系统，可以认为光伏方阵工作在最大功率点，不用做此项校正。（5）光伏方阵绝缘阻抗测试1）测试注意点.这项测试可能存在电击危险，因此开始之前完全理解测试过程是非常重要的，必须遵循以下安全措施：①限制无关人员进入工作区域。②进行绝缘测试时，不要用身体任何部位接触金属表面，同时采取措施防止其他人接触.③进行绝缘测试时，不要用身体任何部位接触组件/层压板的背面和端子,同时采取措施防止其他人接触.④当绝缘测试设备加电时,测试区域就有了电压，此时设备须有自动放电的能力，在整个测试期间应穿戴适当的防护服或其他设备。2）测试要求。测试应至少在每个光伏阵列上重复进行，如有需要，也可以对组串单独进行测试。3）测试方法。①先后在阵列负极和地之间及阵列正极和地之间进行测试。2/11②在地核短接的阵列正负极之间进行测试。可以安全的建立和切断短路连接。测试过程的设计应保证峰值电压不超过组件或电缆的额定值。①如果结构/框架连接到地，接地线可以连接到任何合适的其他接地线或者阵列框架上（若采用阵列框架，应保证接触良好而且整个金属框架具有接地连续性)。②对于阵列框架不接地的系统（例如等级II的设施）,试运行工程师应在以下两种情况下进行测试：a...
