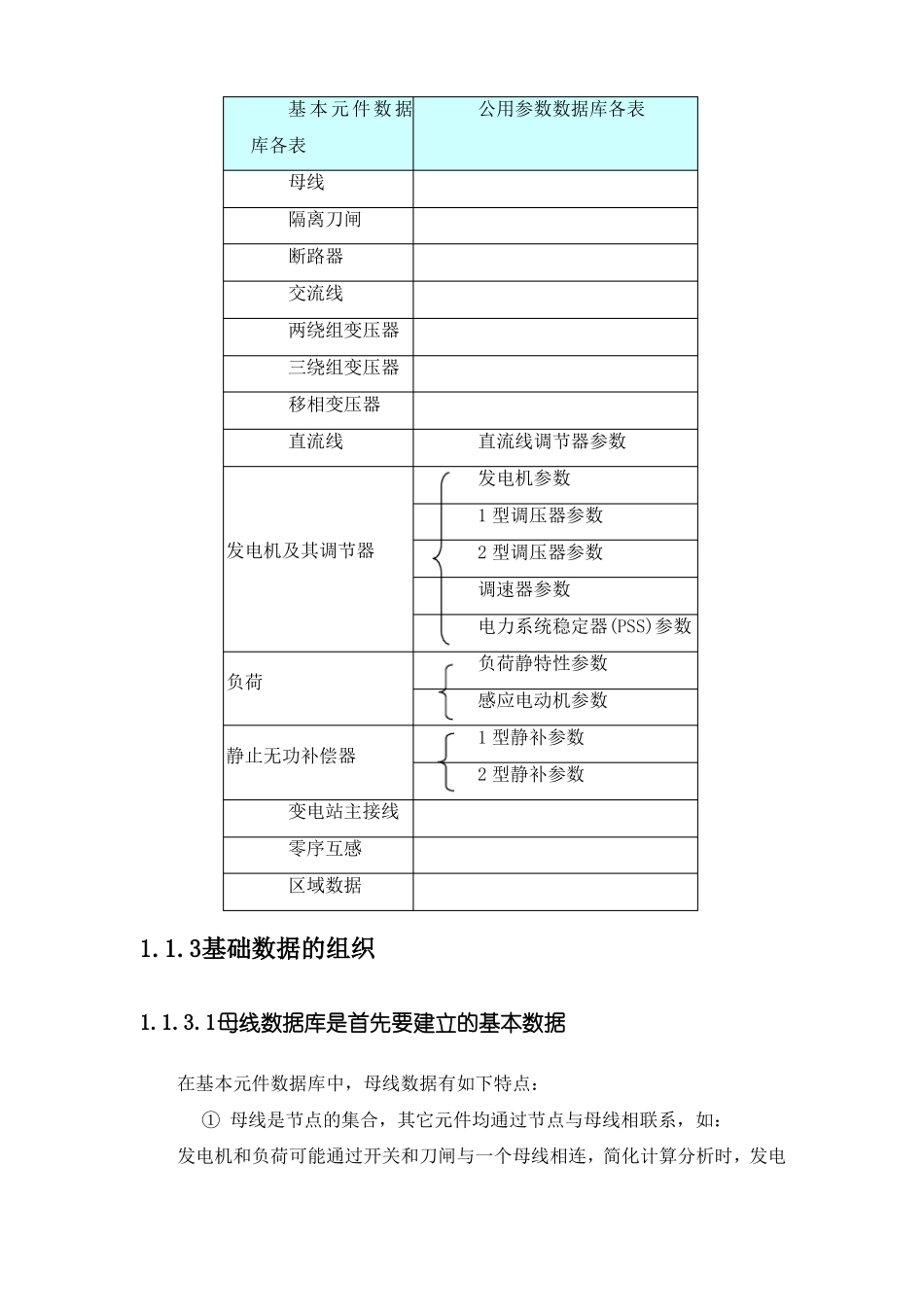

在线PSASP的数据与模型的管理1.1主要功能PSASP处理了大量的数据和模型,并具有模型自定义和用户程序接口功能。数据既有来自SCADA系统的自动化数据,也有电网固有的物理数据。模型既有常规的、为广大用户所熟悉的电力系统元器件模型,也有用户为满足分析研究需要而自定义的模型。用户程序接口则进一步丰富了PSASP的接口功能。随着实时数据库和量测模型的维护管理功能的加入,在线PSASP的功能得到了进一步的扩充。目前,在线PSASP的数据与模型管理功能包括:―基础数据库―元件公用参数模型库―用户自定义建模―用户程序接口―实时数据库―量测模型管理与维护1.2基础数据库1.1.1基础数据的定义在一个电力系统中,电力系统元件及其公用参数的数据是该电网的基础数据。它是电力系统分析计算中最基本且较稳定的数据,与执行什么计算没有关系。对于一个电网来说,输电线,变压器,直流线,静补,发电机,调节器,负荷等元件及其相应参数是最基础的数据。当把这些数据准备好,再加上少量的控制信息(计算数据)即可执行各种分析计算。而且在此基础上,不断加以补充,可以应用多年。1.1.2基础数据的内容基础数据分为两个数据库:基本元件数据库和元件公用参数数据库,由这两个库共同完成电力系统各元件的数据描述。每个数据库按元件不同又设置了若干个数据表。1.1.1.1基本元件数据库该库主要存放输电线、变压器,一次设备(发电机、负荷、直流、静补、开关刀闸等)和二次装置(调压器、调速器,PSS等)等系统元件的数据。1.1.1.2元件公用参数数据库在基本元件数据库中,其中有些元件,如:发电机及其调节器(调压器,调速器,PSS)存在着不同的记录中含有相同数据的情况。因此,把相同的数据抽出来,作为公用参数库,为基本元件数据库所共享,这样可进一步减少数据的冗余度。基本元件和公用参数两个数据库所包含的数据表及其之间的关系如下表所示。基本元件数据库各表母线隔离刀闸断路器交流线两绕组变压器三绕组变压器移相变压器直流线发电机及其调节器公用参数数据库各表直流线调节器参数发电机参数1型调压器参数2型调压器参数调速器参数电力系统稳定器(PSS)参数负荷静特性参数负荷感应电动机参数1型静补参数2型静补参数变电站主接线零序互感区域数据静止无功补偿器1.1.3基础数据的组织1.1.3.1母线数据库是首先要建立的基本数据在基本元件数据库中,母线数据有如下特点:①母线是节点的集合,其它元件均通过节点与母线相联系,如:发电机和负荷可能通过开关和刀闸与一个母线相连,简化计算分析时,发电机和负荷可以直接和母线相联系;交流线,直流线,两绕组变压器,移相变压器各都与两个母线相连;三绕组变压器与四个母线(其中星形等值电路的中心点也要设一个母线)相连;静补与一个或两个母线(若安装点和控制点不在同一母线上)相连;变电站主接线是一个或者多个母线的详细描述;零序互感涉及两条或三条线路;开关和刀闸属于母线一部分,开关和刀闸的开合将引起母线的分裂与合并;区域是母线的集合。因此,首先要建立母线数据,才能建立与该母线相联系的数据。②母线数据表中的各项数据,如:基准电压,所属区域,断路器额定短路容量等,均极少变化。因此,该数据表的数据是很稳定的,不需要通过数据组(Group)将其分为几套数据,所以,在该数据表中,未设Group字段。③对于某种计算(潮流,暂稳,短路等)的某种计算方案而言,该方案所涉及的母线集合由交流线、变压器、直流线等元件的数据组(Group)所确定的网络拓扑结构而定。该计算方案母线集合是母线数据表中的一部分。1.1.3.2数据组(Group)字段的设计和应用除母线外,其他电力系统元件数据,都含有一个Group(10个字符)字段,即数据组字段,该字段起着给数据分类命名的作用,即将某种元件的数据集合分为若干个子集,数据组(Group)即是这些子集的名称。可利用Group字段,将一个数据库的数据根据需要合理组织和科学命名,以便计算时,按指定的Group抽取,从而起到灵活定义电网规模结构和运行方式的作用。在执行各种计算时,需要定义所要计算的方案(Scheme)。一个Scheme是若干个Group的合集,即Scheme=Group1+Group2+…+Group30,其交集(重叠)部分...
