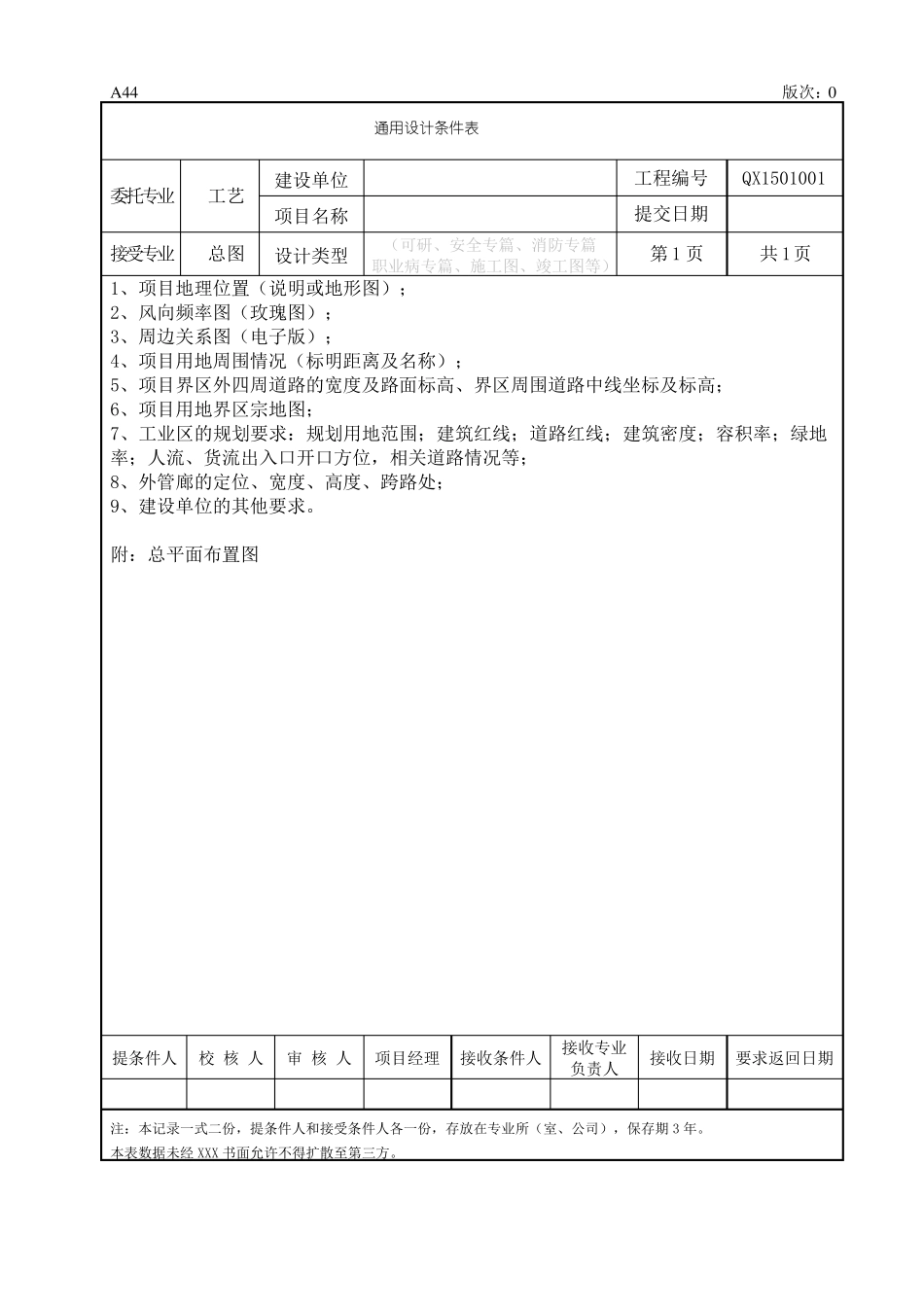

A44版次：0通用设计条件表委托专业提交日期项目名称（可研、安全专篇、消防专篇接受专业总图设计类型第1页共1页职业病专篇、施工图、竣工图等）1、项目地理位置（说明或地形图）；2、风向频率图（玫瑰图）；3、周边关系图（电子版）；4、项目用地周围情况（标明距离及名称）；5、项目界区外四周道路的宽度及路面标高、界区周围道路中线坐标及标高；6、项目用地界区宗地图；7、工业区的规划要求：规划用地范围；建筑红线；道路红线；建筑密度；容积率；绿地率；人流、货流出入口开口方位，相关道路情况等；8、外管廊的定位、宽度、高度、跨路处；9、建设单位的其他要求。附：总平面布置图工艺建设单位工程编号QX1501001提条件人校核人审核人项目经理接收条件人接收专业负责人接收日期要求返回日期注：本记录一式二份，提条件人和接受条件人各一份，存放在专业所（室、公司），保存期3年。本表数据未经XXX书面允许不得扩散至第三方。A44版次：0通用设计条件表委托专业接受专业工艺设备建设单位工程编号QX1501001共1页提交日期项目名称（可研、安全专篇、消防专篇第1页设计类型职业病专篇、施工图、竣工图等）项目设计范围：xx装置，xx罐区等储罐类型、数量，具体包括：（例）1、1000m³内浮顶储罐2台；2、1000m³固定顶储罐4台；3、2000m³固定顶储罐6台；4、5000m³内浮顶储罐4台；5、5000m³固定顶储罐6台；附件：设备条件图注：1、各储罐详细设计条件详见设备条件图。2、储罐尺寸请尽量按照《A58-SQEC标准储罐设计规格表》设计。提条件人校核人审核人项目经理接收条件人接收专业负责人接收日期要求返回日期注：本记录一式二份，提条件人和接受条件人各一份，存放在专业所（室、公司），保存期3年。本表数据未经XXX书面允许不得扩散至第三方。A44版次：0通用设计条件表委托专业接受专业工艺建筑/结构建设单位项目名称设计类型（可研、安全专篇、消防专篇职业病专篇、竣工图等）工程编号提交日期第1页QX1501001共1页各类土建设计应提供以下条件：1、项目设计范围2、项目涉及物料特性提条件人校核人审核人项目经理接收条件人接收专业负责人接收日期要求返回日期注：本记录一式二份，提条件人和接受条件人各一份，存放在专业所（室、公司），保存期3年。本表数据未经XXX书面允许不得扩散至第三方。A44版次：0通用设计条件表委托专业接受专业工艺建设单位项目名称设计类型（施工图）工程编号提交日期第1页QX1501001共1页建筑/结构各类土建设计应提供以下条件：1.厂房、房子的具体尺寸：平面布置，长×宽，明确轴线，层高（净高要求），仓库、厂房（涉及物料明确属性及危险类别），用途，生产类别（明确化学、物理特性），是否有爆炸危险性，是否有有毒物质可能造成次生灾害，门窗洞口的大致位置。2.罐区：罐体尺寸，罐区平面布置图，排水沟布置。介质密度，操作温度，罐体材质，储罐形式。3.所有设备基础的螺栓间距、螺栓直径、设备尺寸及标高、是否有震动，所承受的荷载，如留预留洞，则提供洞口大小。4.管廊管架的宽度、层高、层数，管廊上爬梯及走廊的要求，每层所受荷载大小，管廊管架总平面布置图。如配管中有大于等于500管径的管子特别提出来几根，物料什么性质，是否有有毒物质可能造成次生灾害。钢结构管架工艺专业提出是否需要做防火涂料。5.装置框架、车间：是否围护，框架的生产类别，层高，是否有爆炸危险性，是否有有毒物质可能造成次生灾害，框架的形式，框架上设备的重量，荷载形式，设备净重，充水/料重（哪个重提哪个），震动荷载。6.各类水池（除消防、事故、污水、循环水池外）：水池的深度，是否有盖板，是否保温，是否防腐，水池的预埋套管位置，水池尺寸。7.办公楼、泵房（工艺）：各功能分区的具体布置要求，层高，平面的简要布置图，预埋管布置图，门窗洞口的大致位置等。8.总图：提供总平面布置图。附件：1.地质报告2.总平面布置图3.设备平面布置图（尽量提供立面布置图）4.设备土建条件图注：以上条件均应与相关专业人员对接后方可确定最终条件提条件人校核人审核人项目经理接收条件人接收专业负责人接收日期要求返回日期注：本记录一式二份，提条件人和接受...
