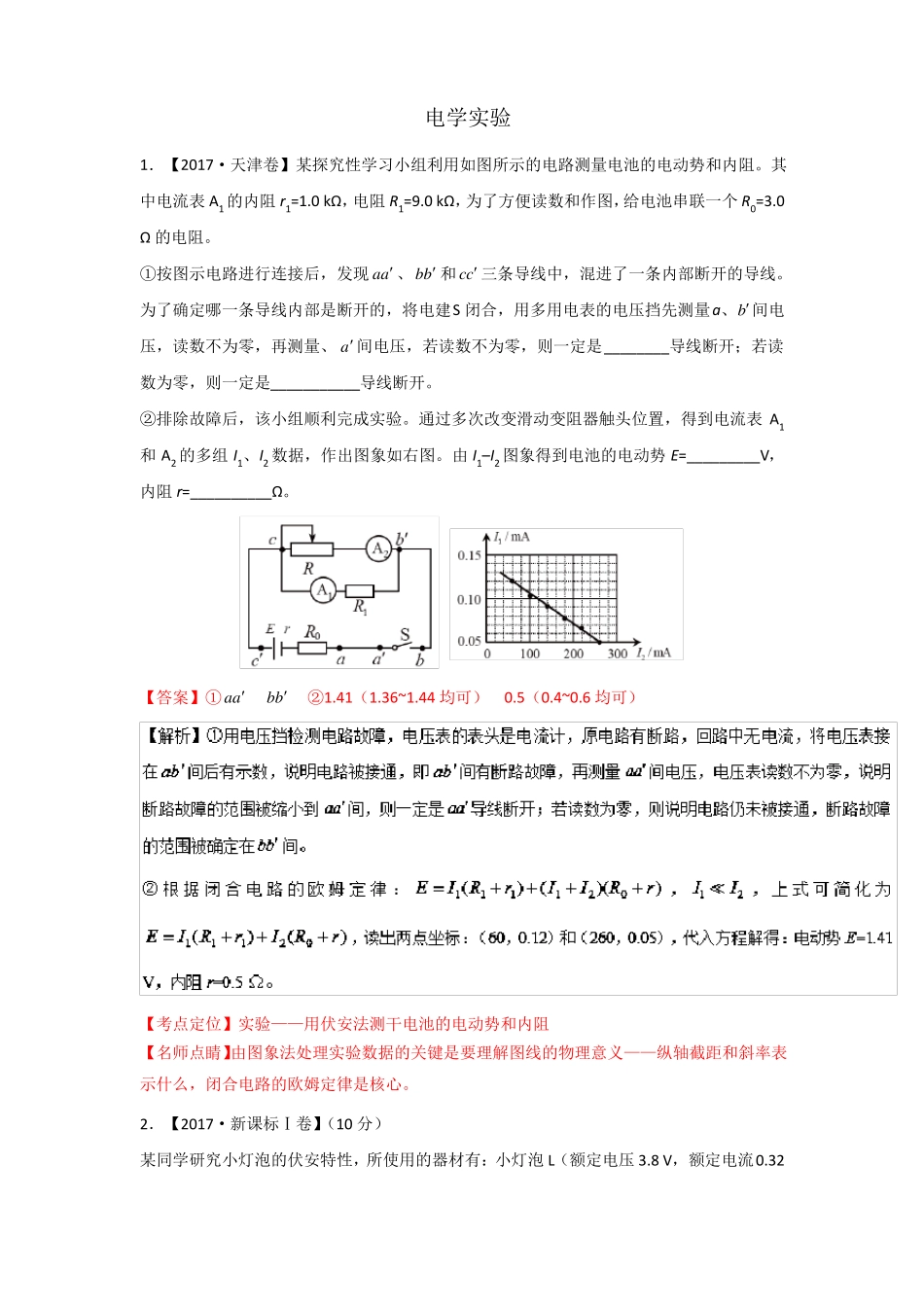

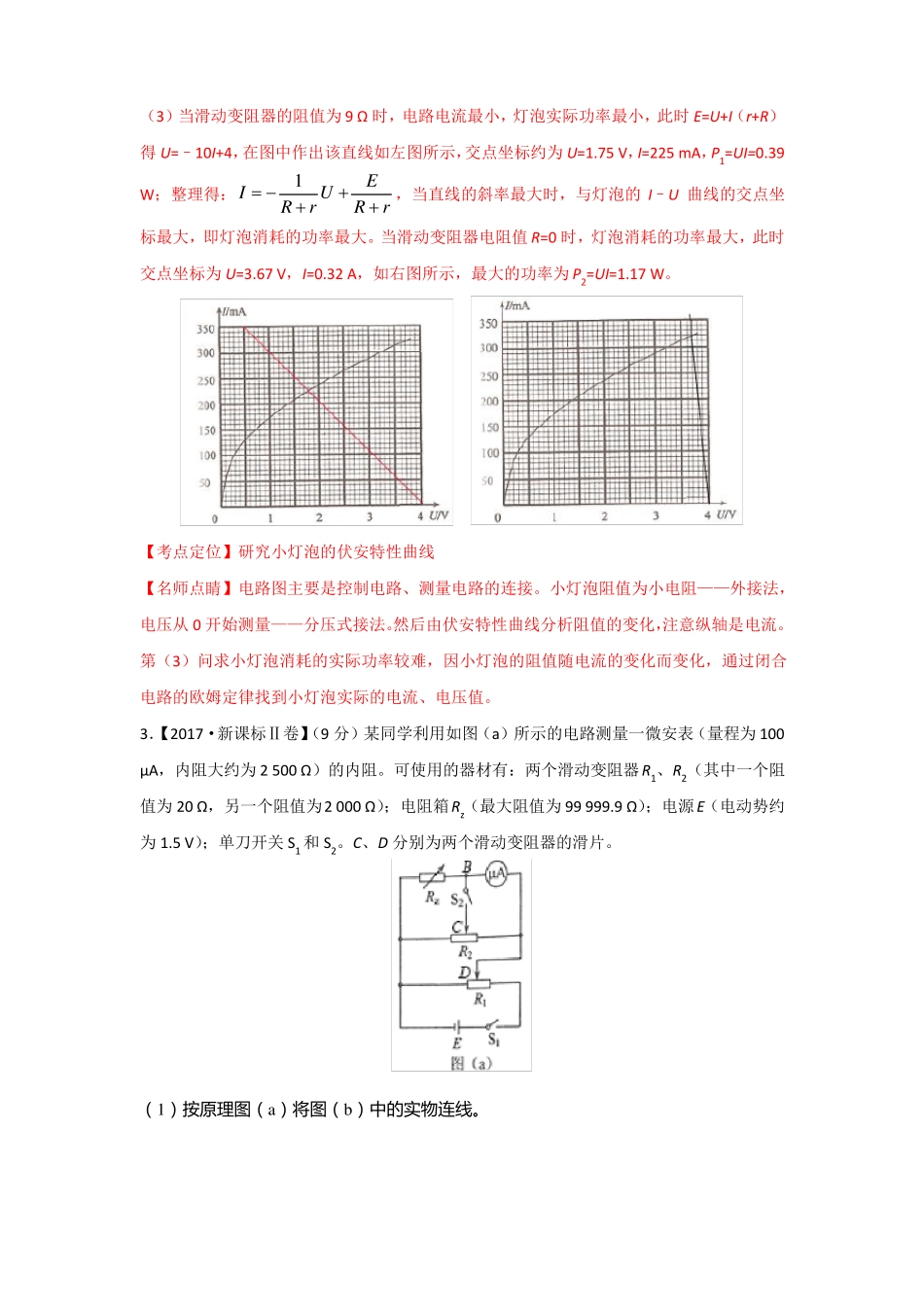

电学实验1．【2017·天津卷】某探究性学习小组利用如图所示的电路测量电池的电动势和内阻。其中电流表A1的内阻r1=1.0kΩ，电阻R1=9.0kΩ，为了方便读数和作图，给电池串联一个R0=3.0Ω的电阻。①按图示电路进行连接后，发现aa、bb和cc三条导线中，混进了一条内部断开的导线。为了确定哪一条导线内部是断开的，将电建S闭合，用多用电表的电压挡先测量a、b间电压，读数不为零，再测量、a间电压，若读数不为零，则一定是________导线断开；若读数为零，则一定是___________导线断开。②排除故障后，该小组顺利完成实验。通过多次改变滑动变阻器触头位置，得到电流表A1和A2的多组I1、I2数据，作出图象如右图。由I1–I2图象得到电池的电动势E=_________V，内阻r=__________Ω。【答案】①aabb②1.41（1.36~1.44均可）0.5（0.4~0.6均可）【考点定位】实验——用伏安法测干电池的电动势和内阻【名师点睛】由图象法处理实验数据的关键是要理解图线的物理意义——纵轴截距和斜率表示什么，闭合电路的欧姆定律是核心。2．【2017·新课标Ⅰ卷】（10分）某同学研究小灯泡的伏安特性，所使用的器材有：小灯泡L（额定电压3.8V，额定电流0.32A）；电压表VV（量程3V，内阻3kΩ）；电流表A（量程0.5A，内阻0.5Ω）；固定电阻R0（阻值1000Ω）；滑动变阻器R（阻值0~9.0Ω）；电源E（电动势5V，内阻不计）；开关S；导线若干。（1）实验要求能够实现在0~3.8V的范围内对小灯泡的电压进行测量，画出实验电路原理图。（2）实验测得该小灯泡伏安特性曲线如图（a）所示。由实验曲线可知，随着电流的增加小灯泡的电阻_________（填“增大”“不变”或“减小”），灯丝的电阻率__________（填“增大”“不变”或“减小”）。（3）用另一电源E0（电动势4V，内阻1.00Ω）和题给器材连接成图（b）所示的电路，调节滑动变阻器R的阻值，可以改变小灯泡的实际功率。闭合开关S，在R的变化范围内，小灯泡的最小功率为____________W，最大功率为___________W。（结果均保留2位小数）【答案】（1）如图所示（2）增大增大（3）0.391.17【解析】（1）要求能够实现在0~3.8V的范围内对小灯泡的电压进行测量，故滑动变阻器用分压式接法，小灯泡为小电阻，电流表用外接法，如答案图所示；（2）由I–U图象知，切线的斜率在减小，故灯泡的电阻随电流的增大而增大，再由电阻定律Rl知，电阻率增大；S（3）当滑动变阻器的阻值为9Ω时，电路电流最小，灯泡实际功率最小，此时E=U+I（r+R）得U=–10I+4，在图中作出该直线如左图所示，交点坐标约为U=1.75V，I=225mA，P1=UI=0.39W；整理得：I1E，当直线的斜率最大时，与灯泡的I–U曲线的交点坐URrRr标最大，即灯泡消耗的功率最大。当滑动变阻器电阻值R=0时，灯泡消耗的功率最大，此时交点坐标为U=3.67V，I=0.32A，如右图所示，最大的功率为P2=UI=1.17W。【考点定位】研究小灯泡的伏安特性曲线【名师点睛】电路图主要是控制电路、测量电路的连接。小灯泡阻值为小电阻——外接法，电压从0开始测量——分压式接法。然后由伏安特性曲线分析阻值的变化，注意纵轴是电流。第（3）问求小灯泡消耗的实际功率较难，因小灯泡的阻值随电流的变化而变化，通过闭合电路的欧姆定律找到小灯泡实际的电流、电压值。3．【2017·新课标Ⅱ卷】（9分）某同学利用如图（a）所示的电路测量一微安表（量程为100μA，内阻大约为2500Ω）的内阻。可使用的器材有：两个滑动变阻器R1、R2（其中一个阻值为20Ω，另一个阻值为2000Ω）；电阻箱Rz（最大阻值为99999.9Ω）；电源E（电动势约为1.5V）；单刀开关S1和S2。C、D分别为两个滑动变阻器的滑片。（1）按原理图（a）将图（b）中的实物连线。（2）完成下列填空：①R1的阻值为Ω（填“20”或“2000”）。②为了保护微安表，开始时将R1的滑片C滑到接近图（a）中的滑动变阻器的端（填“左”或“右”）对应的位置；将R2的滑片D置于中间位置附近。③将电阻箱Rz的阻值置于2500.0Ω，接通S1。将R1的滑片置于适当位置，再反复调节R2的滑片D的位置。最终使得接通S2前后，微安表的示数保持不变，这说明S2接通前B与D所在位置的电势（填“相等”或“...
