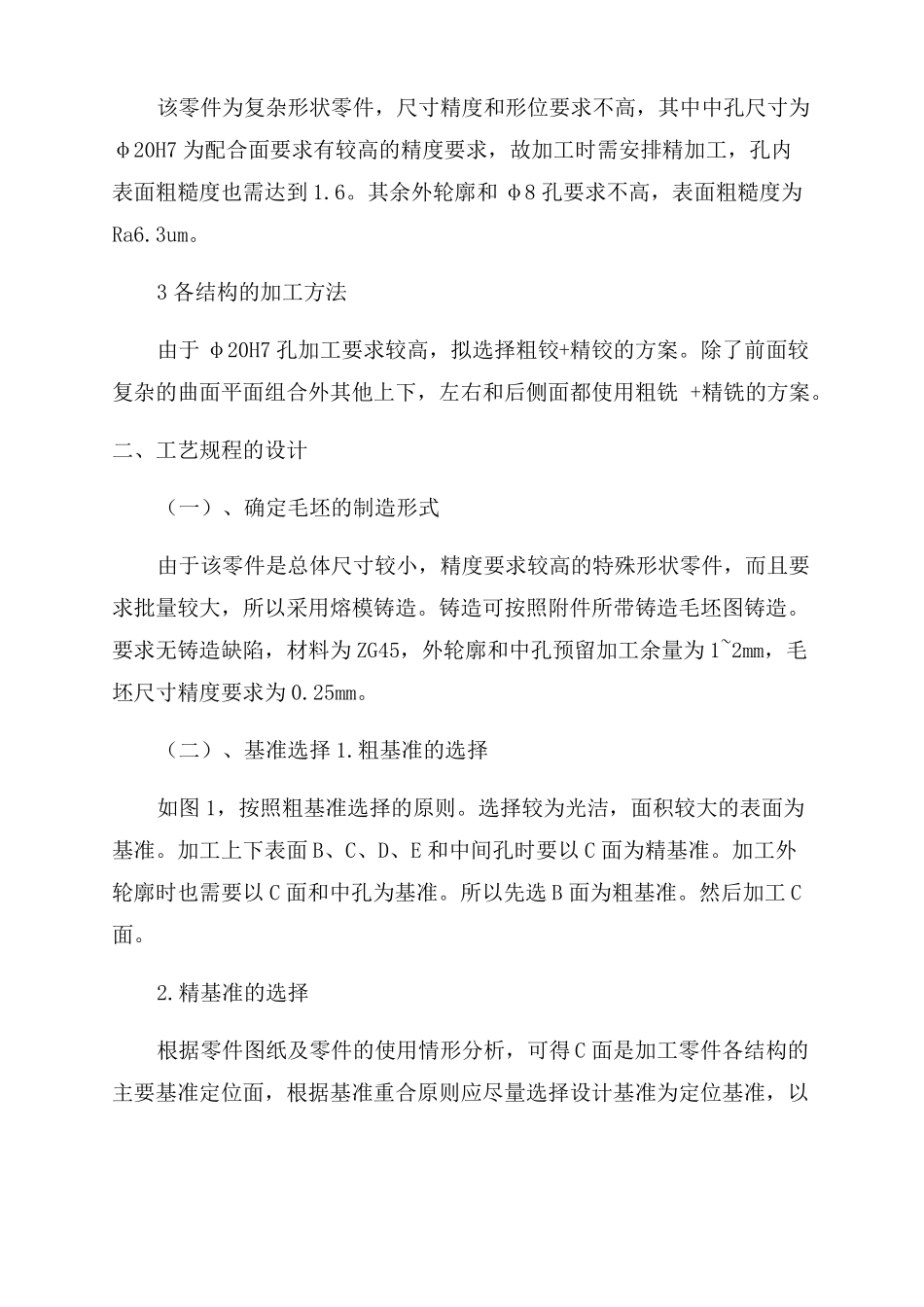

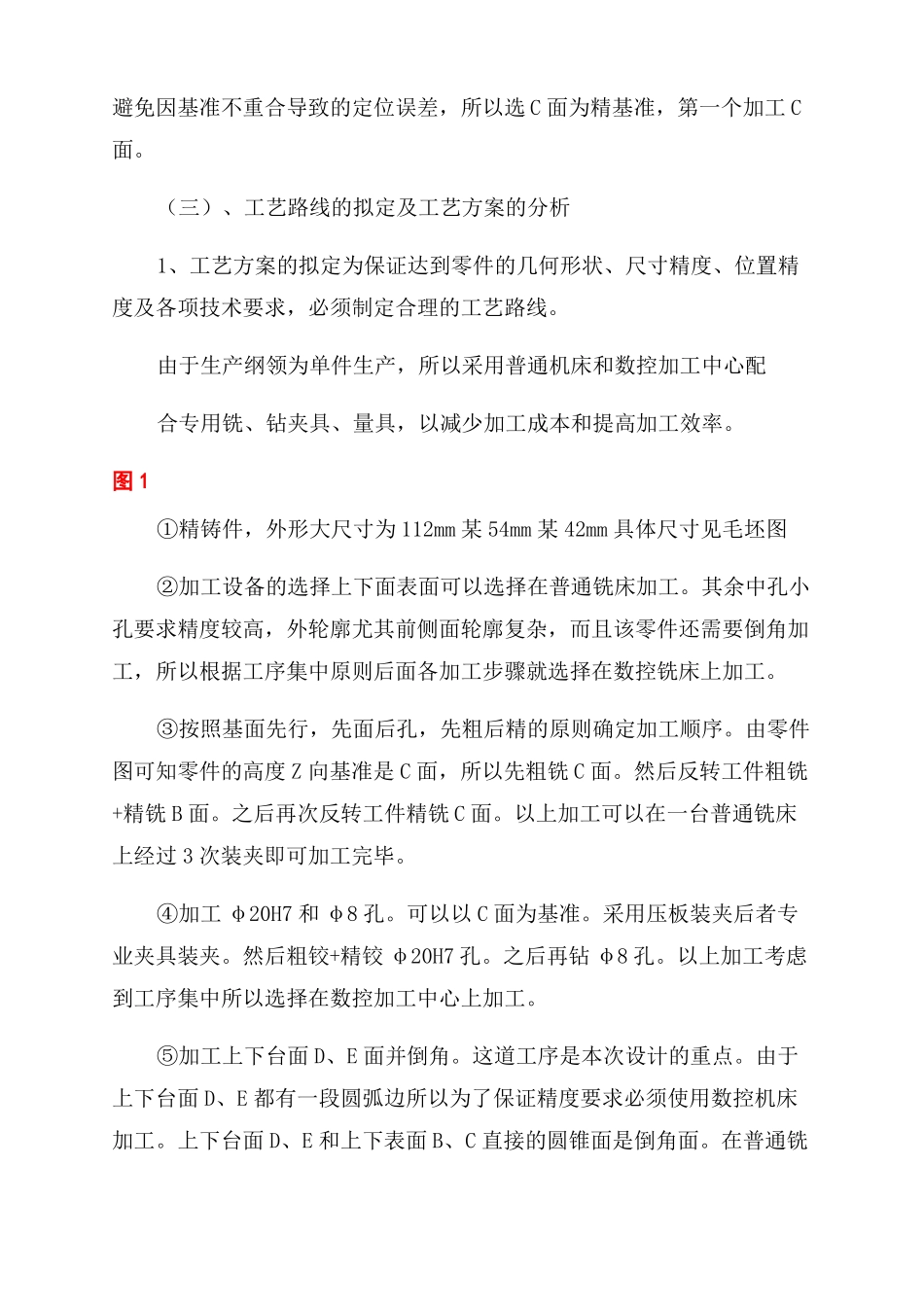

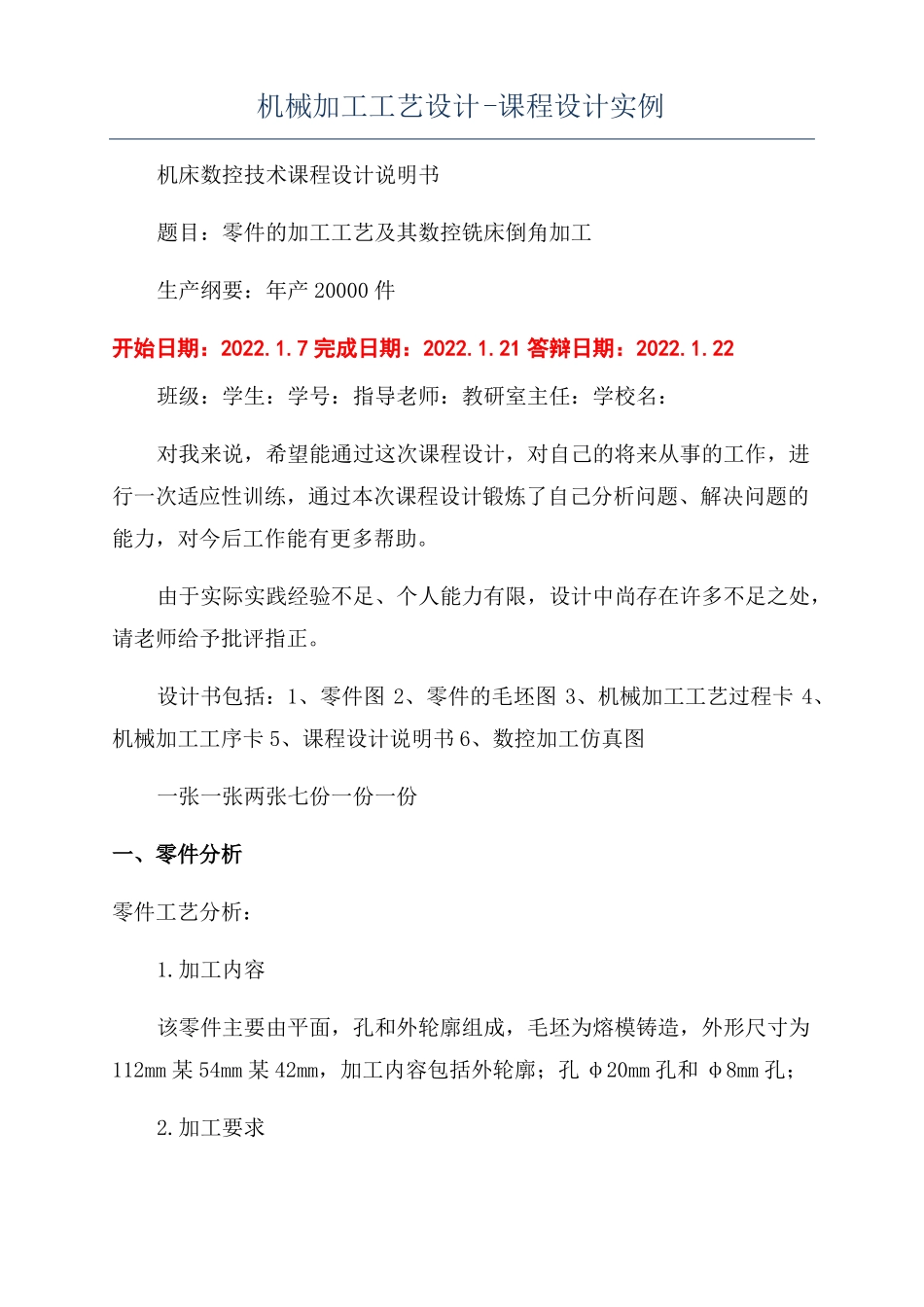

机械加工工艺设计-课程设计实例机床数控技术课程设计说明书题目：零件的加工工艺及其数控铣床倒角加工生产纲要：年产20000件开始日期：2022.1.7完成日期：2022.1.21答辩日期：2022.1.22班级：学生：学号：指导老师：教研室主任：学校名：对我来说，希望能通过这次课程设计，对自己的将来从事的工作，进行一次适应性训练，通过本次课程设计锻炼了自己分析问题、解决问题的能力，对今后工作能有更多帮助。由于实际实践经验不足、个人能力有限，设计中尚存在许多不足之处，请老师给予批评指正。设计书包括：1、零件图2、零件的毛坯图3、机械加工工艺过程卡4、机械加工工序卡5、课程设计说明书6、数控加工仿真图一张一张两张七份一份一份一、零件分析零件工艺分析：1.加工内容该零件主要由平面，孔和外轮廓组成，毛坯为熔模铸造，外形尺寸为112mm某54mm某42mm，加工内容包括外轮廓；孔φ20mm孔和φ8mm孔；2.加工要求该零件为复杂形状零件，尺寸精度和形位要求不高，其中中孔尺寸为φ20H7为配合面要求有较高的精度要求，故加工时需安排精加工，孔内表面粗糙度也需达到1.6。其余外轮廓和φ8孔要求不高，表面粗糙度为Ra6.3um。3各结构的加工方法由于φ20H7孔加工要求较高，拟选择粗铰+精铰的方案。除了前面较复杂的曲面平面组合外其他上下，左右和后侧面都使用粗铣+精铣的方案。二、工艺规程的设计（一）、确定毛坯的制造形式由于该零件是总体尺寸较小，精度要求较高的特殊形状零件，而且要求批量较大，所以采用熔模铸造。铸造可按照附件所带铸造毛坯图铸造。要求无铸造缺陷，材料为ZG45，外轮廓和中孔预留加工余量为1~2mm，毛坯尺寸精度要求为0.25mm。（二）、基准选择1.粗基准的选择如图1，按照粗基准选择的原则。选择较为光洁，面积较大的表面为基准。加工上下表面B、C、D、E和中间孔时要以C面为精基准。加工外轮廓时也需要以C面和中孔为基准。所以先选B面为粗基准。然后加工C面。2.精基准的选择根据零件图纸及零件的使用情形分析，可得C面是加工零件各结构的主要基准定位面，根据基准重合原则应尽量选择设计基准为定位基准，以避免因基准不重合导致的定位误差，所以选C面为精基准，第一个加工C面。（三）、工艺路线的拟定及工艺方案的分析1、工艺方案的拟定为保证达到零件的几何形状、尺寸精度、位置精度及各项技术要求，必须制定合理的工艺路线。由于生产纲领为单件生产，所以采用普通机床和数控加工中心配合专用铣、钻夹具、量具，以减少加工成本和提高加工效率。图1①精铸件，外形大尺寸为112mm某54mm某42mm具体尺寸见毛坯图②加工设备的选择上下面表面可以选择在普通铣床加工。其余中孔小孔要求精度较高，外轮廓尤其前侧面轮廓复杂，而且该零件还需要倒角加工，所以根据工序集中原则后面各加工步骤就选择在数控铣床上加工。③按照基面先行，先面后孔，先粗后精的原则确定加工顺序。由零件图可知零件的高度Z向基准是C面，所以先粗铣C面。然后反转工件粗铣+精铣B面。之后再次反转工件精铣C面。以上加工可以在一台普通铣床上经过3次装夹即可加工完毕。④加工φ20H7和φ8孔。可以以C面为基准。采用压板装夹后者专业夹具装夹。然后粗铰+精铰φ20H7孔。之后再钻φ8孔。以上加工考虑到工序集中所以选择在数控加工中心上加工。⑤加工上下台面D、E面并倒角。这道工序是本次设计的重点。由于上下台面D、E都有一段圆弧边所以为了保证精度要求必须使用数控机床加工。上下台面D、E和上下表面B、C直接的圆锥面是倒角面。在普通铣床无法加工。必须使用数控铣床三轴联动才能加工。由此该道工序也必须使用数控机床加工。并且需要编制数控程序。加工上台面后需要翻转工件加工下台面。⑥加工外轮廓。左右侧面和后侧面很简单。前侧面为圆柱面和平面的组合面所以为了加工方便也选择数控铣床加工。此处需要编制数控2、详细工艺根据工艺方案的拟定，按装夹次数为划分工序的依据，拟定详细工序入下：毛坯为精铸件，清理后，在铸造车间调整毛坯的平面度，铣去浇铸帽口，使毛坯达到技术尺寸指标和要求，然后送到机加工车间进行加工。详细的工序：机加车间某62W⑴粗铣C面达到41.3mm⑵翻转工件粗铣B面达到40.6m...
