高中物理__串联电路和并联电路VIP免费

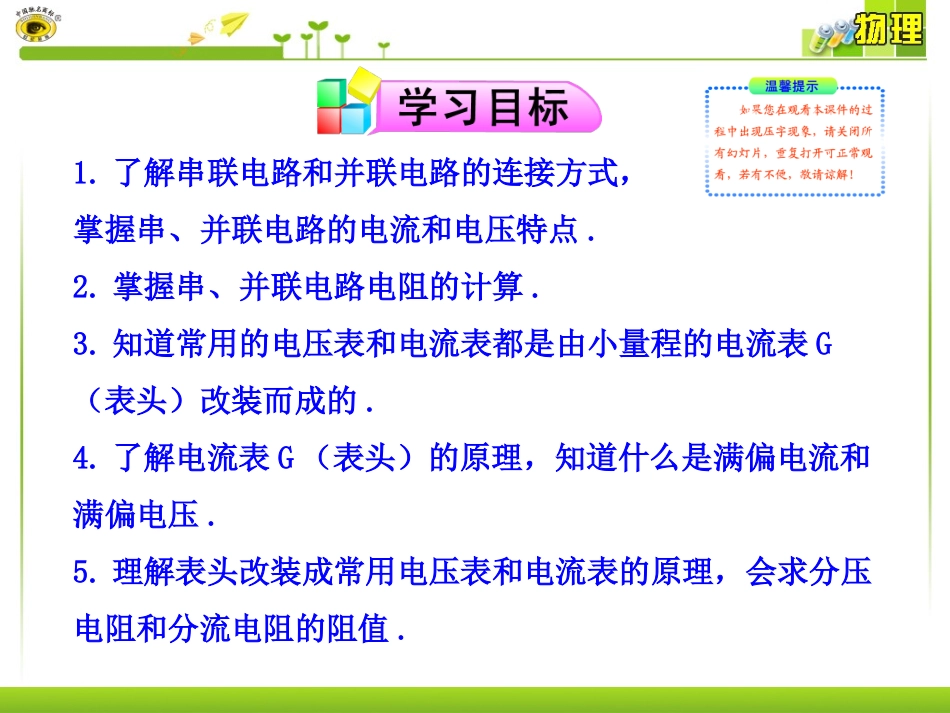

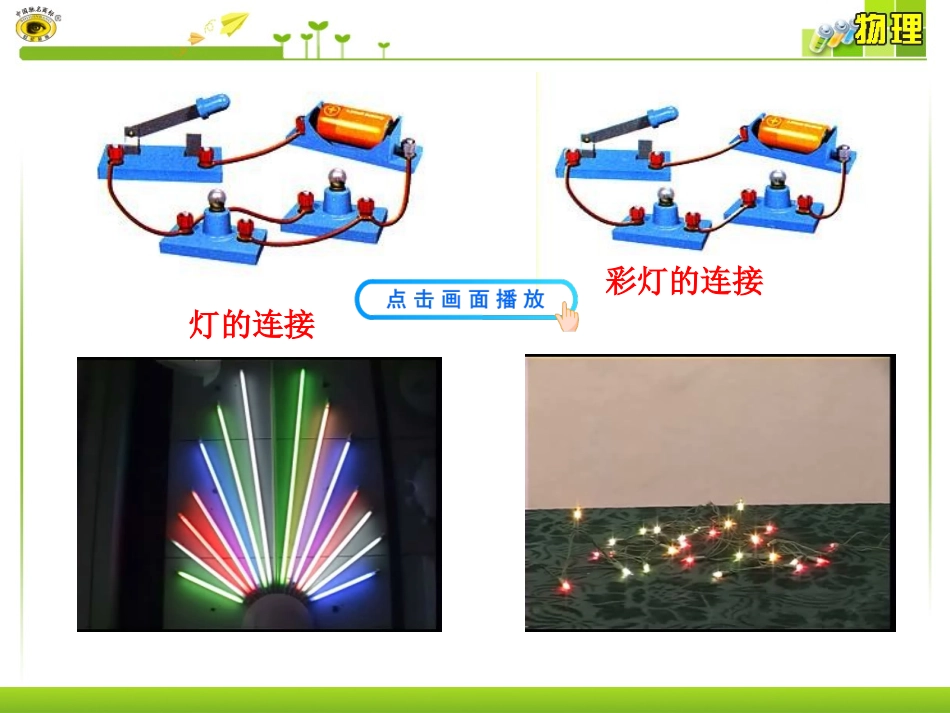

4串联电路和并联电路1.了解串联电路和并联电路的连接方式，掌握串、并联电路的电流和电压特点.2.掌握串、并联电路电阻的计算.3.知道常用的电压表和电流表都是由小量程的电流表G（表头）改装而成的.4.了解电流表G（表头）的原理，知道什么是满偏电流和满偏电压.5.理解表头改装成常用电压表和电流表的原理，会求分压电阻和分流电阻的阻值.彩灯的连接灯的连接一、认识电路1.什么是电路的串联?把几个导体元件依次首尾相连的方式。把几个导体元件的一端连在一起，另一端也连在一起,然后2.什么是电路的并联?把两端接入电路的方式。串联和并联的判别I0=I1=I2=I3串联电路各处的电流相等2.并联电路:并联电路的总电流等于各支路电流之和二、电流特点01231.串联电路:I0=I1+I2+I30123讨论：如果有更多的导体串联或并联，结论如何？串联电路的电流并联电路的电流U03=U01+U12+U23③结论:串联电路两端的总电压等于各部分电路三、电压特点01231.串联电路:U01=φ0－φ1①各点的电势与各点之间的电势差有什么关系?U12=φ1－φ2U23=φ2－φ3②比较电压关系U03=φ0－φ3电压之和U=U1=U2=U3并联电路的总电压与各支路的电压相等2.并联电路:①比较0、1、2、3点的电势关系②比较4、5、6点的电势关系③比较电压关系讨论：如果有更多的导体串联或并联，结论如何？01234560U串联电路的电压并联电路的电压串联电路的总电阻等于各部分电路电阻之和四、电阻特点1.串联电路:12U=U+U12UUU=+III1212UUU=+III∴12R=R+R讨论：多个电阻串联呢？12n···R=R+R++RR1R2UU1U2I2.并联电路:12III12IIIUUU1212IIIUUU12111RRR讨论：多个电阻并联呢？121111nRRRR并联电路总电阻的倒数等于各支路电阻的倒数之和五、串、并联电路特点1.串联电路12nRRRR121111nRRRR2.并联电路12nIIII12nUUUU12nIIII12nUUUU串并联电路gggUIR2.三个主要参数①内阻:电流计内阻Rg②量程：满偏电流Ig③满偏电压Ug：3.电路图符号：G六、电流计(表头)1.作用：测量微小电流和电压0123mA七、电压表例2.有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA.要把它改装为量程0～3V的电压表，要串联多大的电阻？改装后的电压表内阻多大？在表头串联一个阻值较大的电阻R串=2.97×103ΩRv=3.00kΩIgRgRUgURUVUgggUUURR令：U=nUg则有(1)ggggUURRnRUGUUgU-UgRgR由：若改装成一个量程为Ug的n倍的电压表，需要串联电阻的阻值为1gRnR电压表的改装电路图如图所示:R1GVRS改装电压表的电路图V为标准电压表，R为滑动变阻器（分压式接法），虚线框中为改装电压表.改变变阻器R的滑片位置，使V的示数分别为0.5V、1.0V、1.5V、2.0V……核对改装电压表的示数是否正确，并算出改装的电压表满刻度时的百分误差.例如：改装的电压表满刻度3V时，标准电压表V的读数为3.1V，则百分误差3.13.0100%3.2%3.1例1.有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA.要把它改装为量程0～0.6A的电流表，要并联多大的电阻？改装后的电流表内阻多大？八、电流表在表头上并联一个阻值较小的电阻R并=0.050ΩRA=0.050ΩAUIIRR=若I=nIg(n为放大倍数)GIIgRgRI-Ig则R=gRn1R并即：电流表的改装如图：由(I-Ig)R=IgRggggIRIIgggggIRR(nII)n1练习1.如图所示是一个双量程电流表，Ig=0.5mA，Rg=200Ω，计算R1和R2的阻值.GR2R1－I210mAI11mA解：（R1+R2）(I1-Ig)=IgRg①R1+R2=IgRg／(I1-Ig)=100÷0.5Ω=200ΩIg（Rg+R2）=(I2-Ig)R1②（Rg+R2）=(I2-Ig)R1／Ig=19R1∴R1=20ΩR2=180Ω九、电流表和电压表的读数读数时应使视线垂直于刻度表面，并要估读.具体估读方法如下：(1)量程为3V和3A的电压表和电流表，其最小分度为0.1V和0.1A,读数要估读到最小分度的下一位.(2)量程为0.6A的电流表，其最小分度为0.02A,读数要估读到最小分度，即不足半格的略去，超过半格的要按半格读出，因此最后读数如果以安培为单位，小数点后面有两位，尾数可能为0、1、2、3…(3)量程为15V的电压表，其最小分度为0.5V,读数要估读到最小分度，因此最后读数如果以伏特为单位，小...
