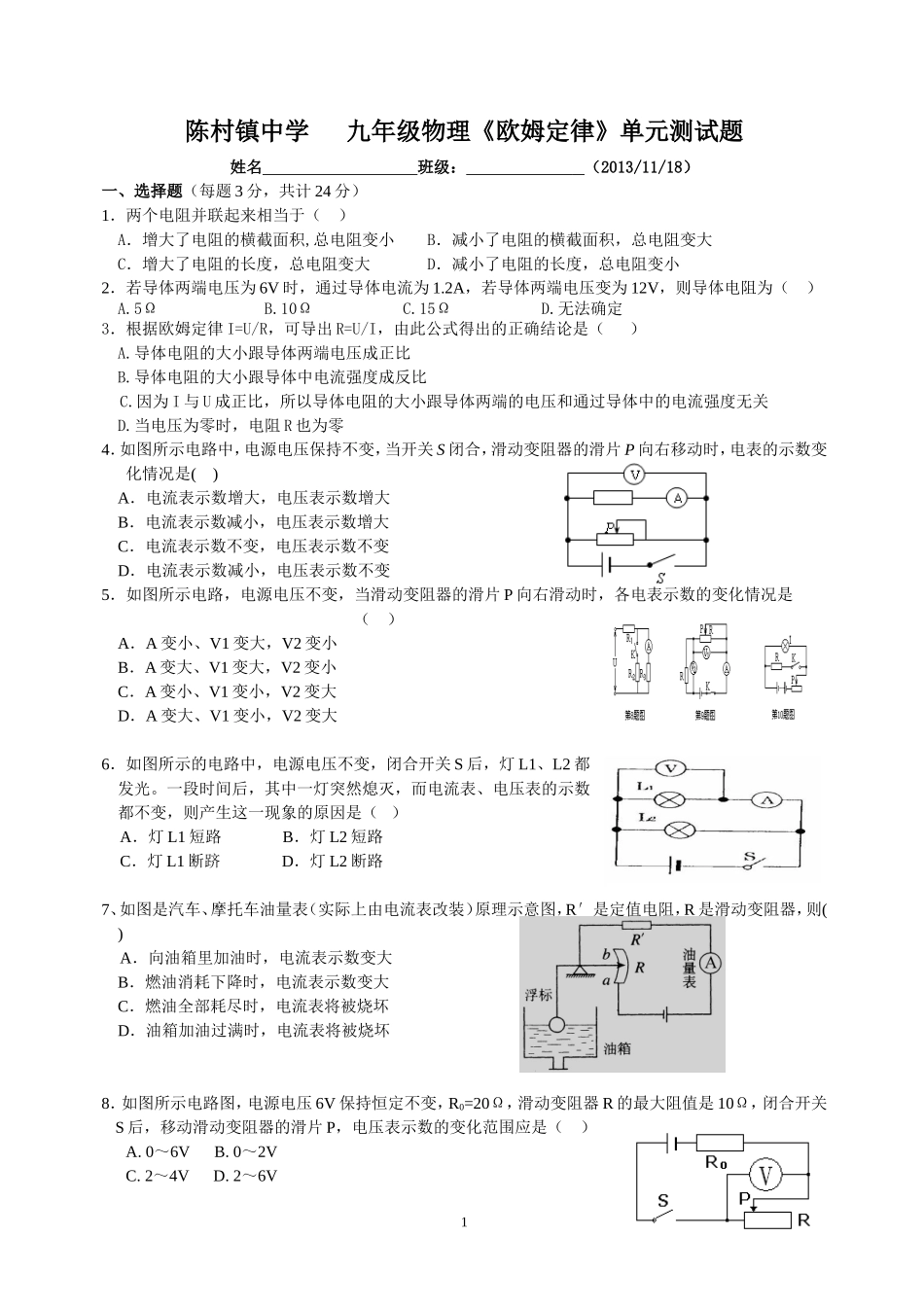

陈村镇中学九年级物理《欧姆定律》单元测试题姓名班级：（2013/11/18）一、选择题（每题3分，共计24分）1．两个电阻并联起来相当于（）A．增大了电阻的横截面积,总电阻变小B．减小了电阻的横截面积，总电阻变大C．增大了电阻的长度，总电阻变大D．减小了电阻的长度，总电阻变小2．若导体两端电压为6V时，通过导体电流为1.2A，若导体两端电压变为12V，则导体电阻为（）A.5ΩB.10ΩC.15ΩD.无法确定3．根据欧姆定律I=U/R，可导出R=U/I，由此公式得出的正确结论是（）A.导体电阻的大小跟导体两端电压成正比B.导体电阻的大小跟导体中电流强度成反比C.因为I与U成正比，所以导体电阻的大小跟导体两端的电压和通过导体中的电流强度无关D.当电压为零时，电阻R也为零4．如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是()A．电流表示数增大，电压表示数增大B．电流表示数减小，电压表示数增大C．电流表示数不变，电压表示数不变D．电流表示数减小，电压表示数不变5．如图所示电路，电源电压不变，当滑动变阻器的滑片P向右滑动时，各电表示数的变化情况是（）A．A变小、V1变大，V2变小B．A变大、V1变大，V2变小C．A变小、V1变小，V2变大D．A变大、V1变小，V2变大6．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断跻D．灯L2断路7、如图是汽车、摩托车油量表（实际上由电流表改装）原理示意图，R′是定值电阻，R是滑动变阻器，则()A．向油箱里加油时，电流表示数变大B．燃油消耗下降时，电流表示数变大C．燃油全部耗尽时，电流表将被烧坏D．油箱加油过满时，电流表将被烧坏8．如图所示电路图，电源电压6V保持恒定不变，R0=20Ω，滑动变阻器R的最大阻值是10Ω，闭合开关S后，移动滑动变阻器的滑片P，电压表示数的变化范围应是（）A.0～6VB.0～2VC.2～4VD.2～6V1R1R2二、填空题（第9至13题每空1分，第14、15题没空2分，共27分。）9．人体的安全电压是，人体是(选填“导体”或“绝缘体”)。下表是通过人体的电流值和相应的人体反应：电流(mA)1030lOO人体反应触电感觉，人可挣脱感到剧痛，神经麻木短时间内使人心跳停止皮肤干燥的人两手问的电阻约为1×105Ω，当皮肤潮湿时，电阻可能降到1.5×103Ω，则皮肤潮湿时，只要在两手间加电压就可能会使人有触电感觉。10．当某导体两端电压是3V时，通过它的电流是0.3A，则该导体的电阻是________Ω；当它两端电压减小为1V时，通过它的电流变为_________A；当它两端电压为0时，该导体的电阻为__________Ω。11．如下左图所示，电源电压为8V，R1=4Ω，滑动变阻器的最大阻值是12Ω，P滑到最左端时，电路总电阻是Ω，通过R1的电流__________A；P滑到最右端时，通过R1的电流_______A。12．如上右图所示，电源电压为6V，闭合开关s后，发现两灯均不亮，仔细检查发现灯泡L2的灯丝断了，其它部分均正常。这时若用电压表测a、b两点间的电压，示数为________V，测b、c两点间的电压，示数为______V，测a、c两点间的电压，示数为V。13．已知两个电阻R1：R2＝2：5，如果把它们串联在电路中，则通过它们的电流之比I1：I2＝_________，它们两端的电压之比U1：U2＝__________；如果把它们并联在电路中，通过它们的电流之比I’1：I’2＝。14．如下左图所示电路，电源电压为6V，开关S闭合后，电流表A1的示数将，电流表A2的示数将(选填“变大”、“变小”或“不变”)；若电流表示数变化了0．1A，则电阻R2=Ω。(电源电压保持不变)15．如下右图所示，是两定值电阻甲、乙中的电流与电压关系图。由图可知，甲的电阻为Ω；将两电阻串联后总电阻是Ω；将甲和乙并联后接在电压为2V的电源两端，干路中的总电流为A。三、实验探究题：（第16题10分，第17题18分，共28分）16．学习了电流、电压和电阻这三个物理量后，某小组同学决定探究“通过电阻的电流与其两端电压的关系”，他们作了如下猜想：A：加在电阻两端的电压越大，通过的电流越小；B：加在电阻两端的电压越大，通过的电流越大；C...
