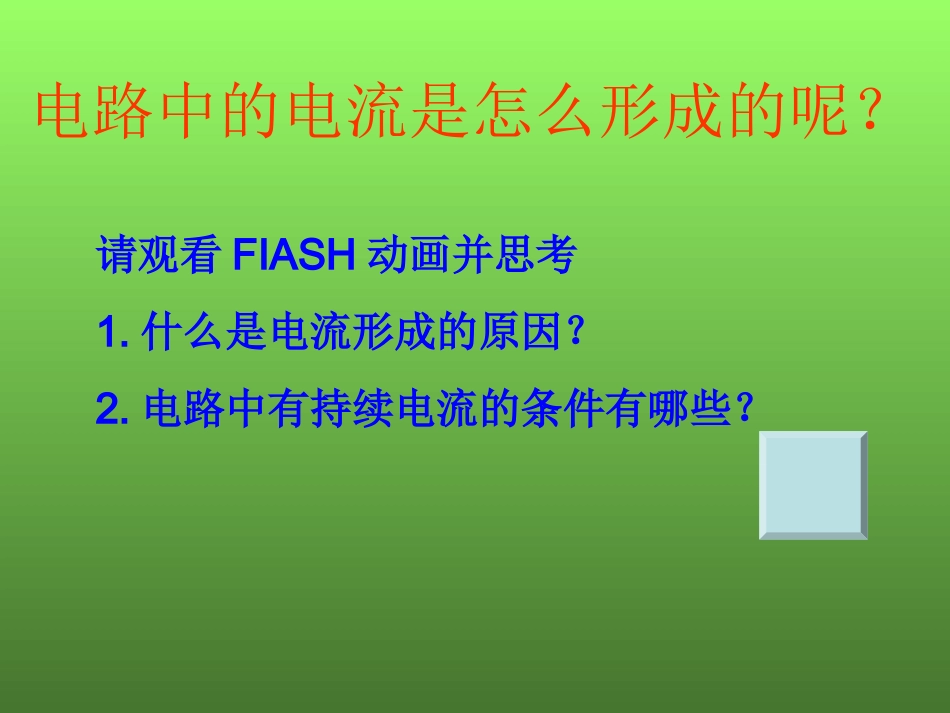

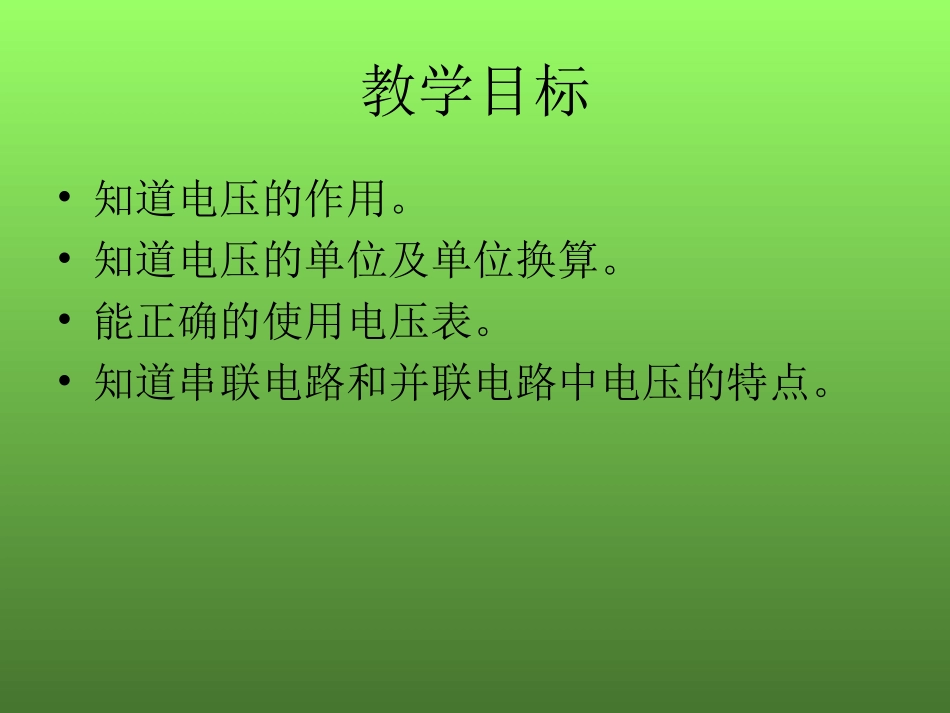

三角中学：袁长波教学目标•知道电压的作用。•知道电压的单位及单位换算。•能正确的使用电压表。•知道串联电路和并联电路中电压的特点。电路中的电流是怎么形成的呢？请观看FIASH动画并思考1.什么是电流形成的原因？2.电路中有持续电流的条件有哪些？1、电源是提供电压的装置。干电池纽扣电池蓄电池发电机3、电压的表示符号：。4、电压的国际主单位：简称：，表示符号：。电路图中的符号表示：常用单位：换算关系：伏特伏VU1kV=1000V1V=1000mV千伏（kV）毫伏（mV）106109例题：发生闪电的云层间电压可达103kV103kV=V=mVV一节干电池：一个蓄电池：家庭电路：对人体的安全电压：一般几种常见的电压值：（记住）1.5V2V220V不高于36V接线柱量程每一大格分度值15V0-3v3V0-15v0.1v5v1v0.5v活动2：观察电压表33、电压表的读数电压表的读数电压表应如何使用？电压表在使用时应注意哪些问题？想一想：电压表的使用方法：1、校零：检查电压表的指针是否对准零刻度线，如有偏差，进行较正。2、并联：电压表必须并联在待测电路的两端，应使电流从电压表的“+”接线柱流入，从“－”接线柱流出。3、被测电压的大小不能超出电压表量程。一般先选用大量程进行试触，如电压表的示数在小量程范围内，则改用小量程。想一想：电压表、电流表在使用上有哪些相同点和不同点？电流表电压表符号所测物理量连接方式使用前接线柱的连接量程能否直接接在电源两极VA电压并联在电路中可以电流结合所学完成表格填写：串联在电路中电流“＋”进“－”出选择合适的量程不能两个量程：0～0.6A，0～3A两个量程：0～3V，0～15V要校零探究实验：用电压表测电压串联电路并联电路UABUCDUABUADUCDUADUBC提出问题在下图中，两个灯泡是串联接入电路的。那么在电路中的L1两端电压UAB、L2两端的电压UCD与L1、L2两端的总电压UAD可能有什么样的关系？猜想与假设：ABDL1L2C制定计划与设计实验分别把电压表接入图中L1两端、L2两端测出电压，然后测出L1、L2两端的总电压，看看测得的电压之间有什么关系？ABDLIL2CABDLIL2CVVABDL1L2VC进行实验L1L2ABCD分析与论证由数据我们可以看出：串联电路两端的电压等于各部分电路两端的电压之和。UAD=UAB+UCD提出问题在下图中，两个灯泡是并联接入电路的。那么在电路中的L1两端与L2两端的电压有什么样的关系？L1L2猜想与假设ABDC制定计划与设计实验分别用电压表测出A、B之间，C、D之间，A、D之间以及B、C之间的电压，看看测得的电压值之间有什么关系？L1L2VCDL1L2VDAVL1L2BCL2L1VAB进行实验L1L2ABCD分析与论证由数据我们可以看出：交流与评估并联电路中，各支路两端的电压相等并联电路中，各支路两端的电压相等..UUABAB==UUCDCD==UUADAD=U=UBBCC1、连接电路时开关应断开2、选择电压表合适的量程3、电压表要与所测用电器并联4、电压表的正负接线柱不要接反了实验注意事项:下图是用电压表测灯泡两端电压的电路，其中电压表使用正确是（）A1.用电压表测电压时，某同学接入的是0~3V的量程，却在0~15V的量程中读成了10伏，则实际电压应该是（）V。22.下列各图中电压表分别测量的是哪两端电压？图1L2L1V+-L2L1+-L2L1V+-甲乙==丙VU1U2SSSL1两端电压L2两端电压L1L2两端总电压3.如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）A．图AB.图BC．图CD．图DD4.
