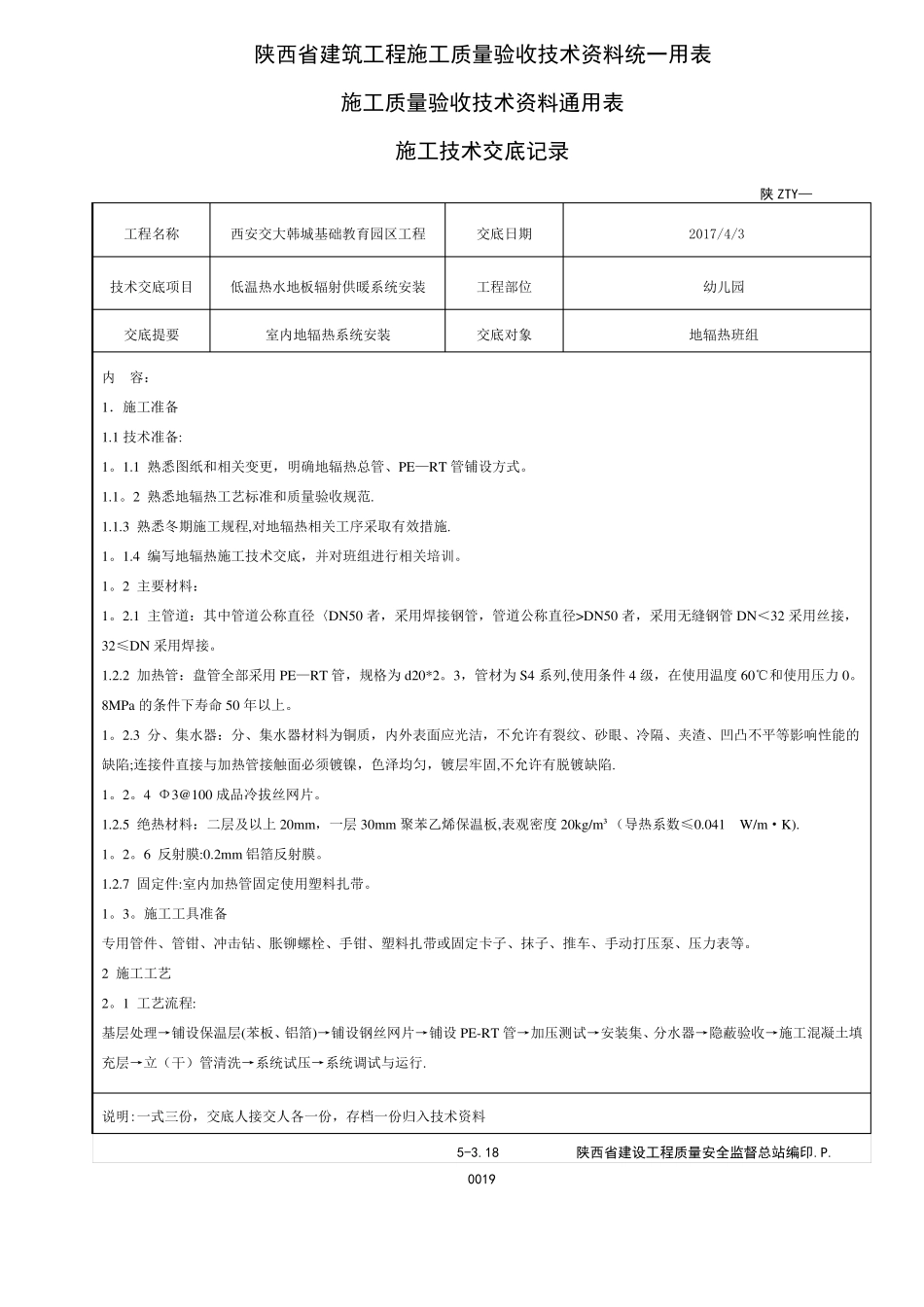

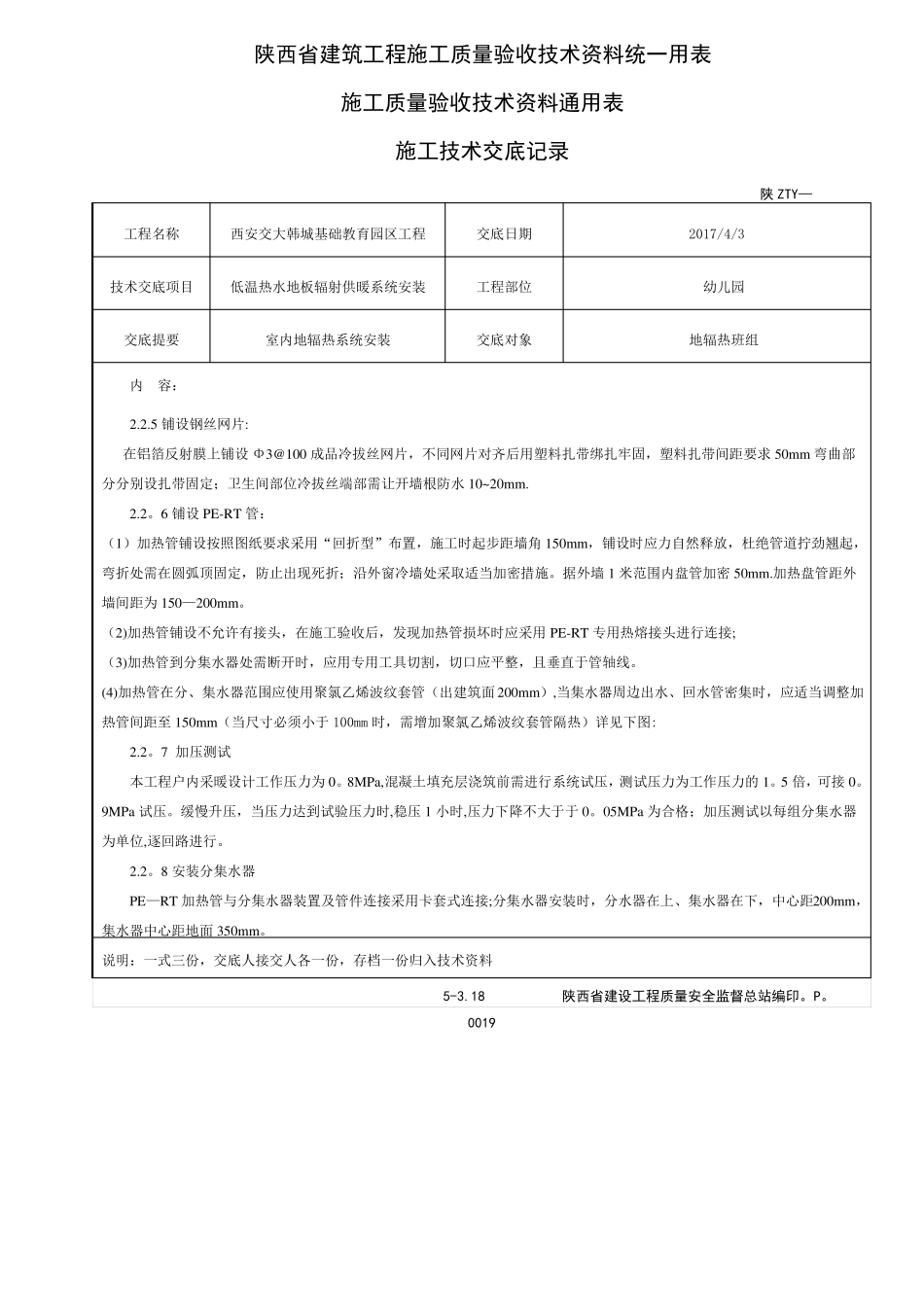

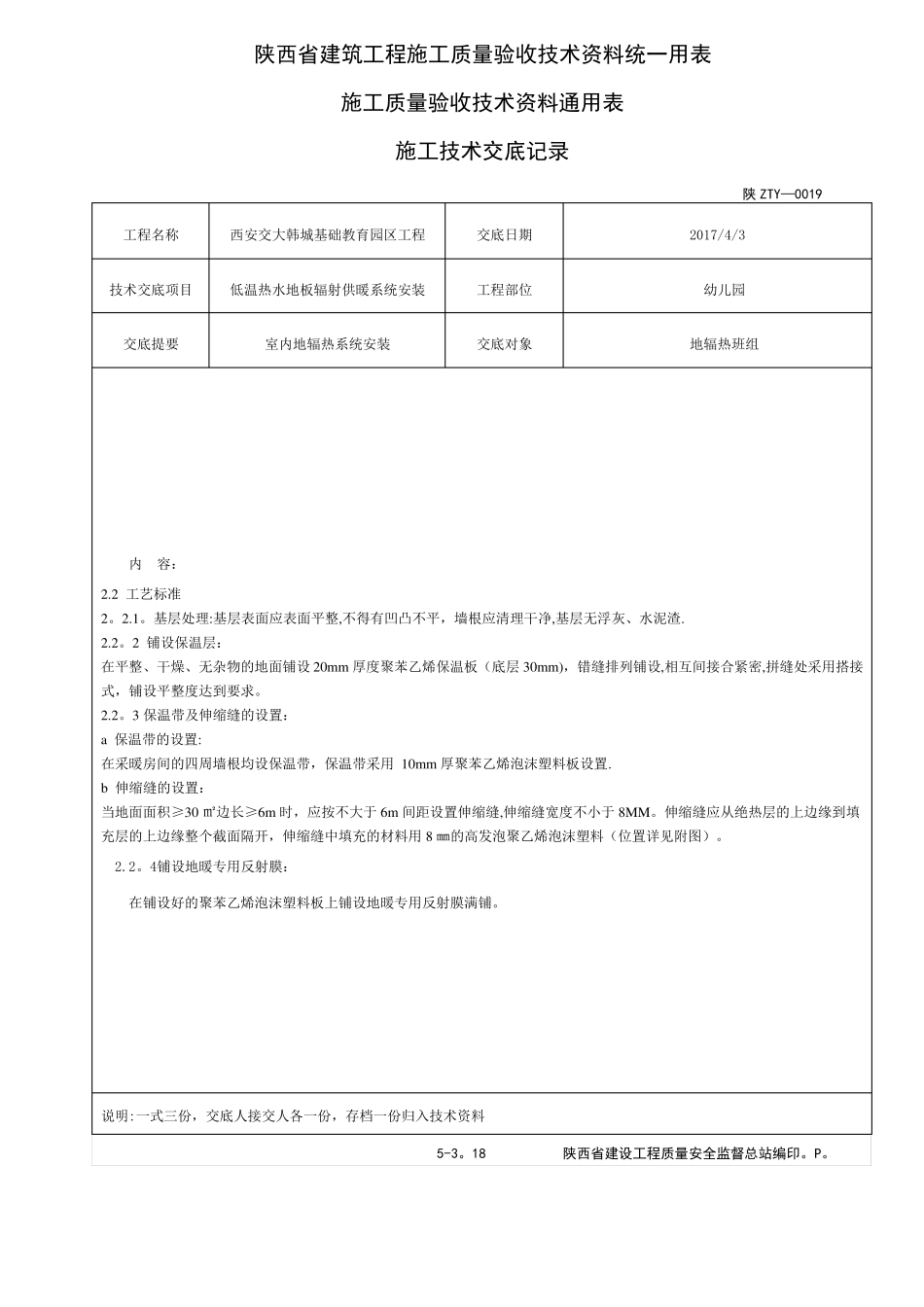

陕西省建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表施工技术交底记录陕ZTY—工程名称西安交大韩城基础教育园区工程交底日期2017/4/3技术交底项目交底提要内容：1．施工准备1.1技术准备:低温热水地板辐射供暖系统安装室内地辐热系统安装工程部位交底对象幼儿园地辐热班组1。1.1熟悉图纸和相关变更，明确地辐热总管、PE—RT管铺设方式。1.1。2熟悉地辐热工艺标准和质量验收规范.1.1.3熟悉冬期施工规程,对地辐热相关工序采取有效措施.1。1.4编写地辐热施工技术交底，并对班组进行相关培训。1。2主要材料：1。2.1主管道：其中管道公称直径〈DN50者，采用焊接钢管，管道公称直径>DN50者，采用无缝钢管DN＜32采用丝接，32≤DN采用焊接。1.2.2加热管：盘管全部采用PE—RT管，规格为d20*2。3，管材为S4系列,使用条件4级，在使用温度60℃和使用压力0。8MPa的条件下寿命50年以上。1。2.3分、集水器：分、集水器材料为铜质，内外表面应光洁，不允许有裂纹、砂眼、冷隔、夹渣、凹凸不平等影响性能的缺陷;连接件直接与加热管接触面必须镀镍，色泽均匀，镀层牢固,不允许有脱镀缺陷.1。2。4Φ3@100成品冷拔丝网片。1.2.5绝热材料：二层及以上20mm，一层30mm聚苯乙烯保温板,表观密度20kg/m³（导热系数≤0.041W/m·K).1。2。6反射膜:0.2mm铝箔反射膜。1.2.7固定件:室内加热管固定使用塑料扎带。1。3。施工工具准备专用管件、管钳、冲击钻、胀铆螺栓、手钳、塑料扎带或固定卡子、抹子、推车、手动打压泵、压力表等。2施工工艺2。1工艺流程:基层处理→铺设保温层(苯板、铝箔)→铺设钢丝网片→铺设PE-RT管→加压测试→安装集、分水器→隐蔽验收→施工混凝土填充层→立（干）管清洗→系统试压→系统调试与运行.说明:一式三份，交底人接交人各一份，存档一份归入技术资料5-3.18陕西省建设工程质量安全监督总站编印.P.0019陕西省建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表施工技术交底记录陕ZTY—0019工程名称西安交大韩城基础教育园区工程交底日期2017/4/3技术交底项目低温热水地板辐射供暖系统安装工程部位幼儿园交底提要室内地辐热系统安装交底对象地辐热班组内容：2.2工艺标准2。2.1。基层处理:基层表面应表面平整,不得有凹凸不平，墙根应清理干净,基层无浮灰、水泥渣.2.2。2铺设保温层：在平整、干燥、无杂物的地面铺设20mm厚度聚苯乙烯保温板（底层30mm)，错缝排列铺设,相互间接合紧密,拼缝处采用搭接式，铺设平整度达到要求。2.2。3保温带及伸缩缝的设置：a保温带的设置:在采暖房间的四周墙根均设保温带，保温带采用10mm厚聚苯乙烯泡沫塑料板设置.b伸缩缝的设置：当地面面积≥30㎡边长≥6m时，应按不大于6m间距设置伸缩缝,伸缩缝宽度不小于8MM。伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面隔开，伸缩缝中填充的材料用8㎜的高发泡聚乙烯泡沫塑料（位置详见附图）。2.2。4铺设地暖专用反射膜：在铺设好的聚苯乙烯泡沫塑料板上铺设地暖专用反射膜满铺。说明:一式三份，交底人接交人各一份，存档一份归入技术资料5-3。18陕西省建设工程质量安全监督总站编印。P。陕西省建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表施工技术交底记录陕ZTY—工程名称西安交大韩城基础教育园区工程交底日期2017/4/3技术交底项目低温热水地板辐射供暖系统安装工程部位幼儿园交底提要内容：2.2.5铺设钢丝网片:室内地辐热系统安装交底对象地辐热班组在铝箔反射膜上铺设Φ3@100成品冷拔丝网片，不同网片对齐后用塑料扎带绑扎牢固，塑料扎带间距要求50mm弯曲部分分别设扎带固定；卫生间部位冷拔丝端部需让开墙根防水10~20mm.2.2。6铺设PE-RT管：（1）加热管铺设按照图纸要求采用“回折型”布置，施工时起步距墙角150mm，铺设时应力自然释放，杜绝管道拧劲翘起，弯折处需在圆弧顶固定，防止出现死折；沿外窗冷墙处采取适当加密措施。据外墙1米范围内盘管加密50mm.加热盘管距外墙间距为150—200mm。（2)加热管铺设不允许有接头，在施工验收后，发现加热管损坏时应采用PE-RT专用热熔接头进行连接;（3)加热管到分集水器处需断开时，应用专用工具切割，切口应...
