HGT4847-2015水性醇酸树脂涂料VIP免费

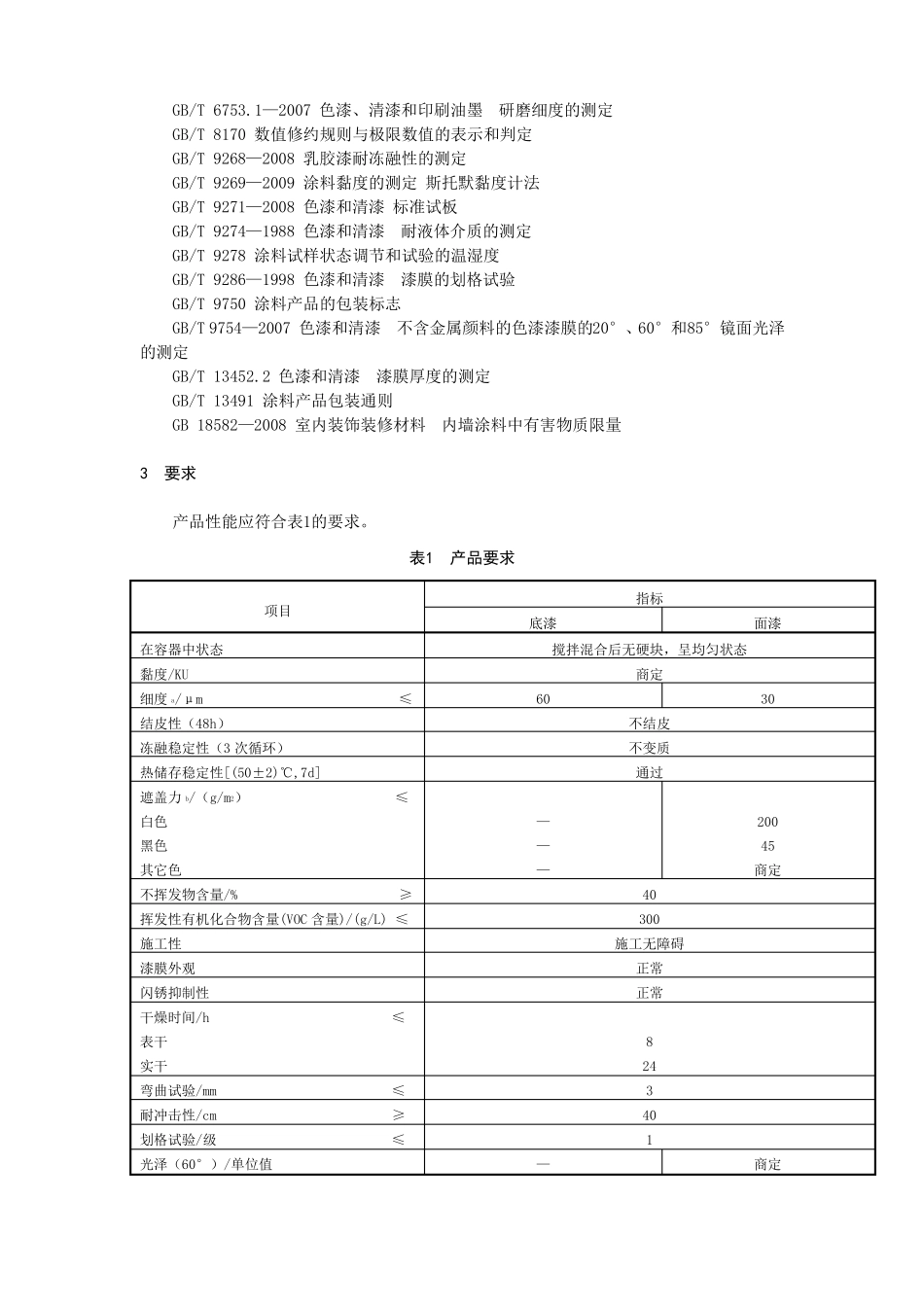

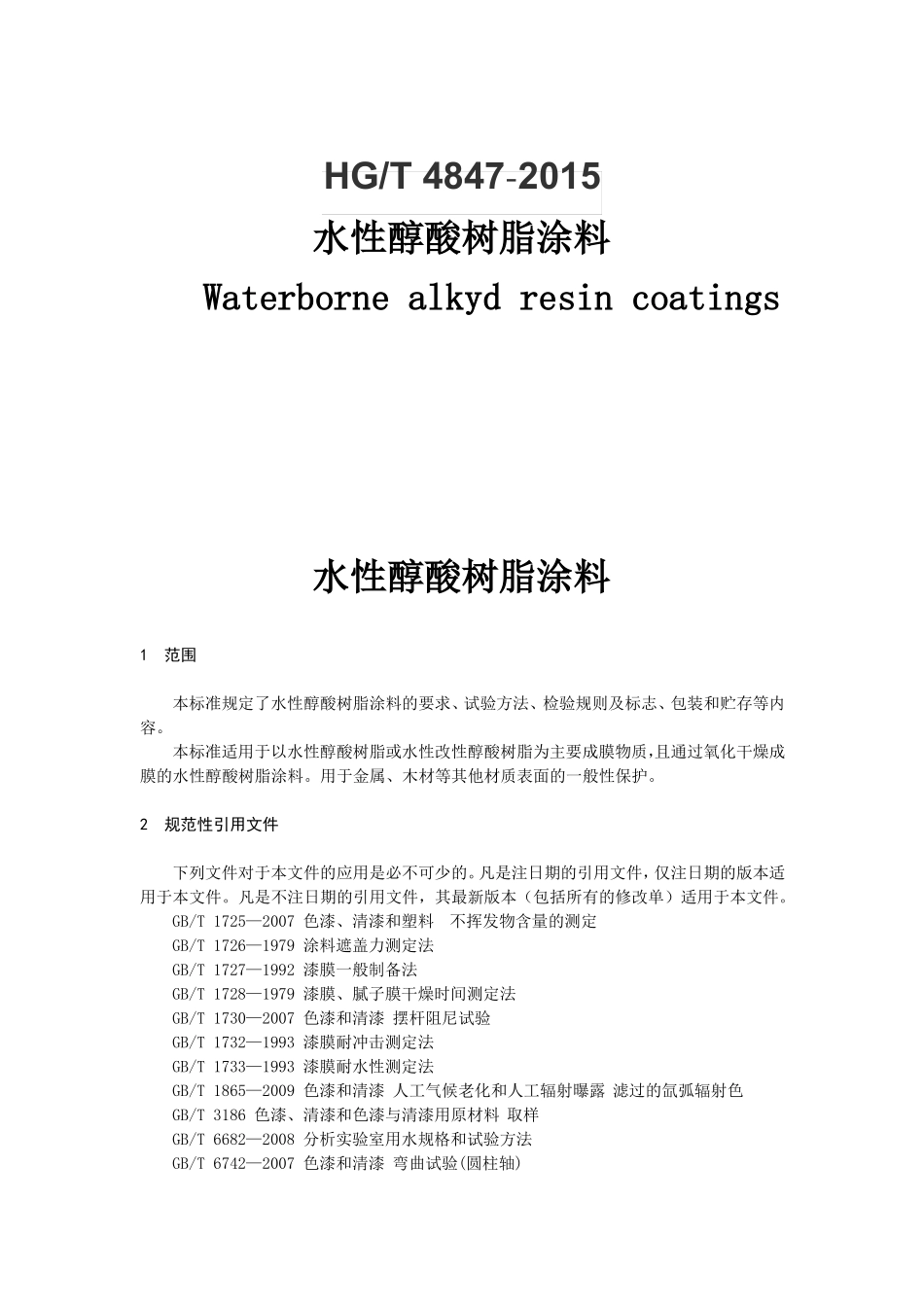

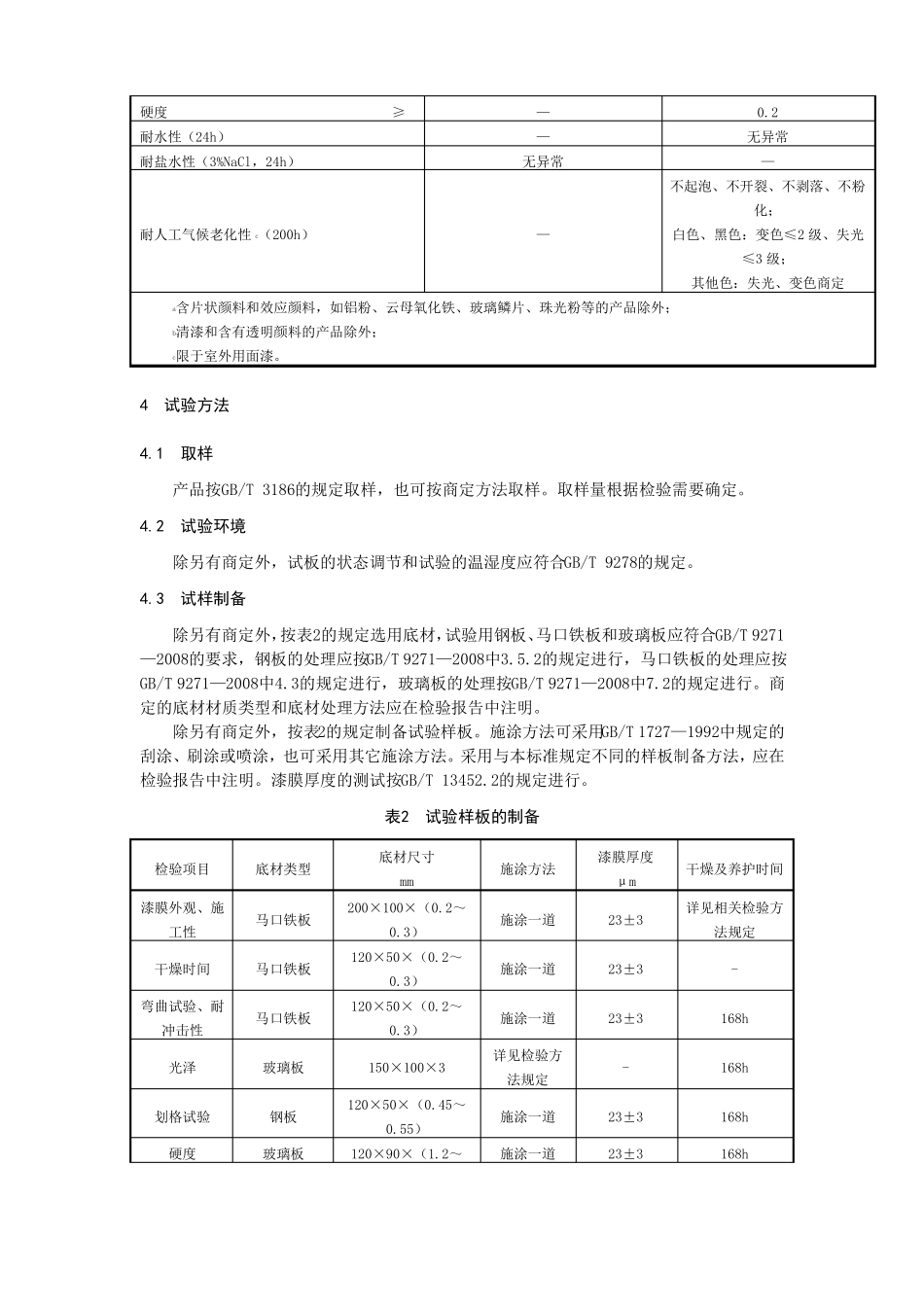

HG/T4847-2015水性醇酸树脂涂料Waterbornealkydresincoatings水性醇酸树脂涂料1范围本标准规定了水性醇酸树脂涂料的要求、试验方法、检验规则及标志、包装和贮存等内容。本标准适用于以水性醇酸树脂或水性改性醇酸树脂为主要成膜物质，且通过氧化干燥成膜的水性醇酸树脂涂料。用于金属、木材等其他材质表面的一般性保护。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1725—2007色漆、清漆和塑料不挥发物含量的测定GB/T1726—1979涂料遮盖力测定法GB/T1727—1992漆膜一般制备法GB/T1728—1979漆膜、腻子膜干燥时间测定法GB/T1730—2007色漆和清漆摆杆阻尼试验GB/T1732—1993漆膜耐冲击测定法GB/T1733—1993漆膜耐水性测定法GB/T1865—2009色漆和清漆人工气候老化和人工辐射曝露滤过的氙弧辐射色GB/T3186色漆、清漆和色漆与清漆用原材料取样GB/T6682—2008分析实验室用水规格和试验方法GB/T6742—2007色漆和清漆弯曲试验(圆柱轴)GB/T6753.1—2007色漆、清漆和印刷油墨研磨细度的测定GB/T8170数值修约规则与极限数值的表示和判定GB/T9268—2008乳胶漆耐冻融性的测定GB/T9269—2009涂料黏度的测定斯托默黏度计法GB/T9271—2008色漆和清漆标准试板GB/T9274—1988色漆和清漆耐液体介质的测定GB/T9278涂料试样状态调节和试验的温湿度GB/T9286—1998色漆和清漆漆膜的划格试验GB/T9750涂料产品的包装标志GB/T9754—2007色漆和清漆不含金属颜料的色漆漆膜的20°、60°和85°镜面光泽的测定GB/T13452.2色漆和清漆漆膜厚度的测定GB/T13491涂料产品包装通则GB18582—2008室内装饰装修材料内墙涂料中有害物质限量3要求产品性能应符合表1的要求。表1产品要求项目在容器中状态黏度/KU细度/μm≤结皮性（48h）冻融稳定性（3次循环）热储存稳定性[(50±2)℃,7d]遮盖力/（g/m）≤白色黑色其它色不挥发物含量/%≥挥发性有机化合物含量(VOC含量)/(g/L)≤施工性漆膜外观闪锈抑制性干燥时间/h≤表干实干弯曲试验/mm≤耐冲击性/cm≥划格试验/级≤光泽（60°）/单位值—b2a指标底漆面漆搅拌混合后无硬块，呈均匀状态商定60不结皮不变质通过———40300施工无障碍正常正常8243401商定20045商定30硬度≥耐水性（24h）耐盐水性（3%NaCl，24h）——无异常0.2无异常—不起泡、不开裂、不剥落、不粉化；耐人工气候老化性（200h）c—白色、黑色：变色≤2级、失光≤3级；其他色：失光、变色商定abc含片状颜料和效应颜料，如铝粉、云母氧化铁、玻璃鳞片、珠光粉等的产品除外；清漆和含有透明颜料的产品除外；限于室外用面漆。4试验方法4.1取样产品按GB/T3186的规定取样，也可按商定方法取样。取样量根据检验需要确定。4.2试验环境除另有商定外，试板的状态调节和试验的温湿度应符合GB/T9278的规定。4.3试样制备除另有商定外，按表2的规定选用底材，试验用钢板、马口铁板和玻璃板应符合GB/T9271—2008的要求，钢板的处理应按GB/T9271—2008中3.5.2的规定进行，马口铁板的处理应按GB/T9271—2008中4.3的规定进行，玻璃板的处理按GB/T9271—2008中7.2的规定进行。商定的底材材质类型和底材处理方法应在检验报告中注明。除另有商定外，按表2的规定制备试验样板。施涂方法可采用GB/T1727—1992中规定的刮涂、刷涂或喷涂，也可采用其它施涂方法。采用与本标准规定不同的样板制备方法，应在检验报告中注明。漆膜厚度的测试按GB/T13452.2的规定进行。表2试验样板的制备检验项目漆膜外观、施工性干燥时间弯曲试验、耐冲击性光泽底材类型底材尺寸mm200×100×（0.2～0.3）120×50×（0.2～0.3）120×50×（0.2～0.3）150×100×3120×50×（0.45～0.55）120×90×（1.2～施涂方法漆膜厚度μm23±3干燥及养护时间详见相关检验方法规定-马口铁板施涂一道马口铁板施涂一道23±3马口铁板施涂一道详见检验方法规定施涂一道施涂一道23±3168h玻璃板-168h划格试验硬度钢板玻璃板23±323±3168h168h2.0）耐水性钢板120×50×（0.45～0.55）120×50×（0.45～0.55）150×70×（0.8～1.5）150×70...
