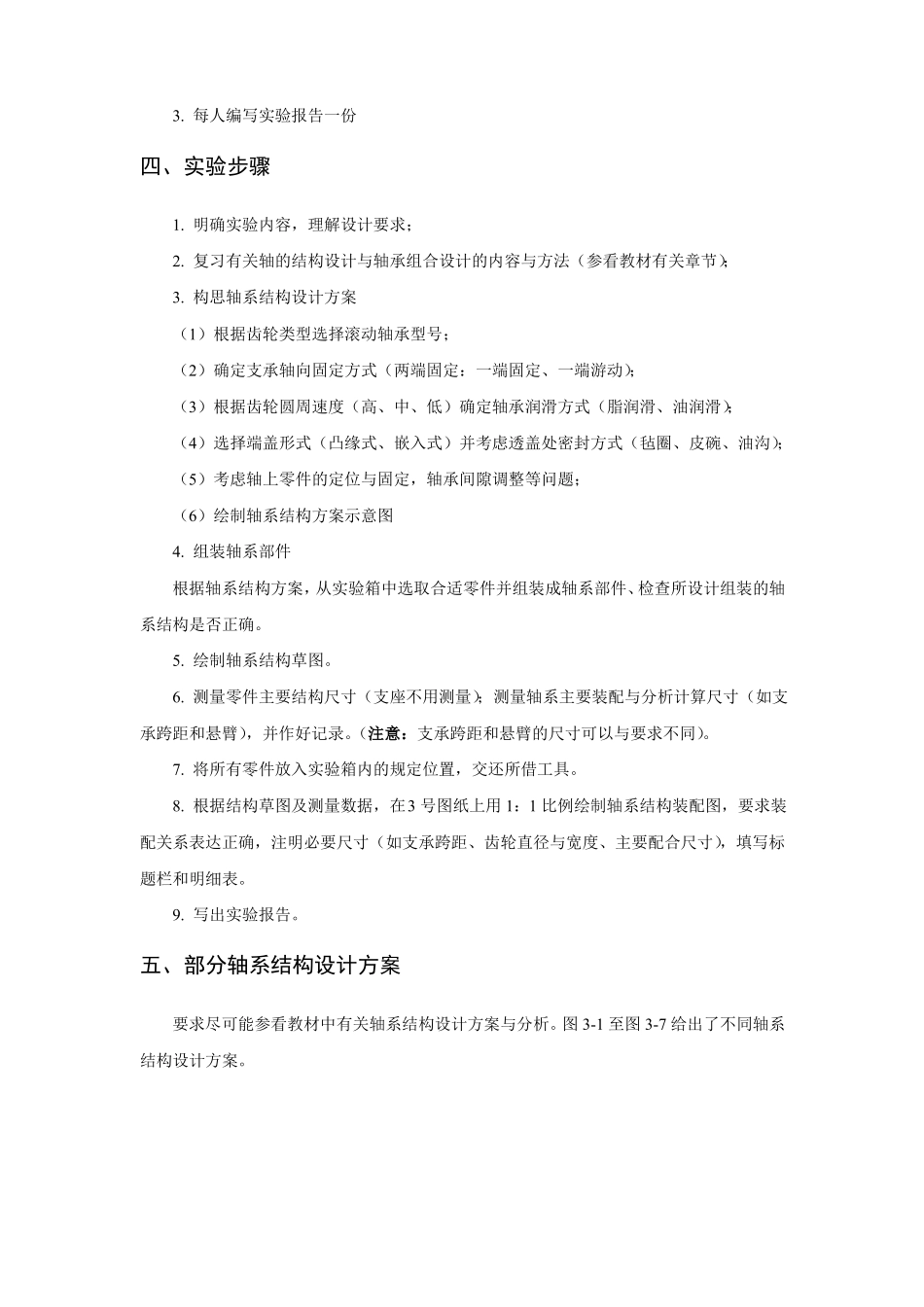

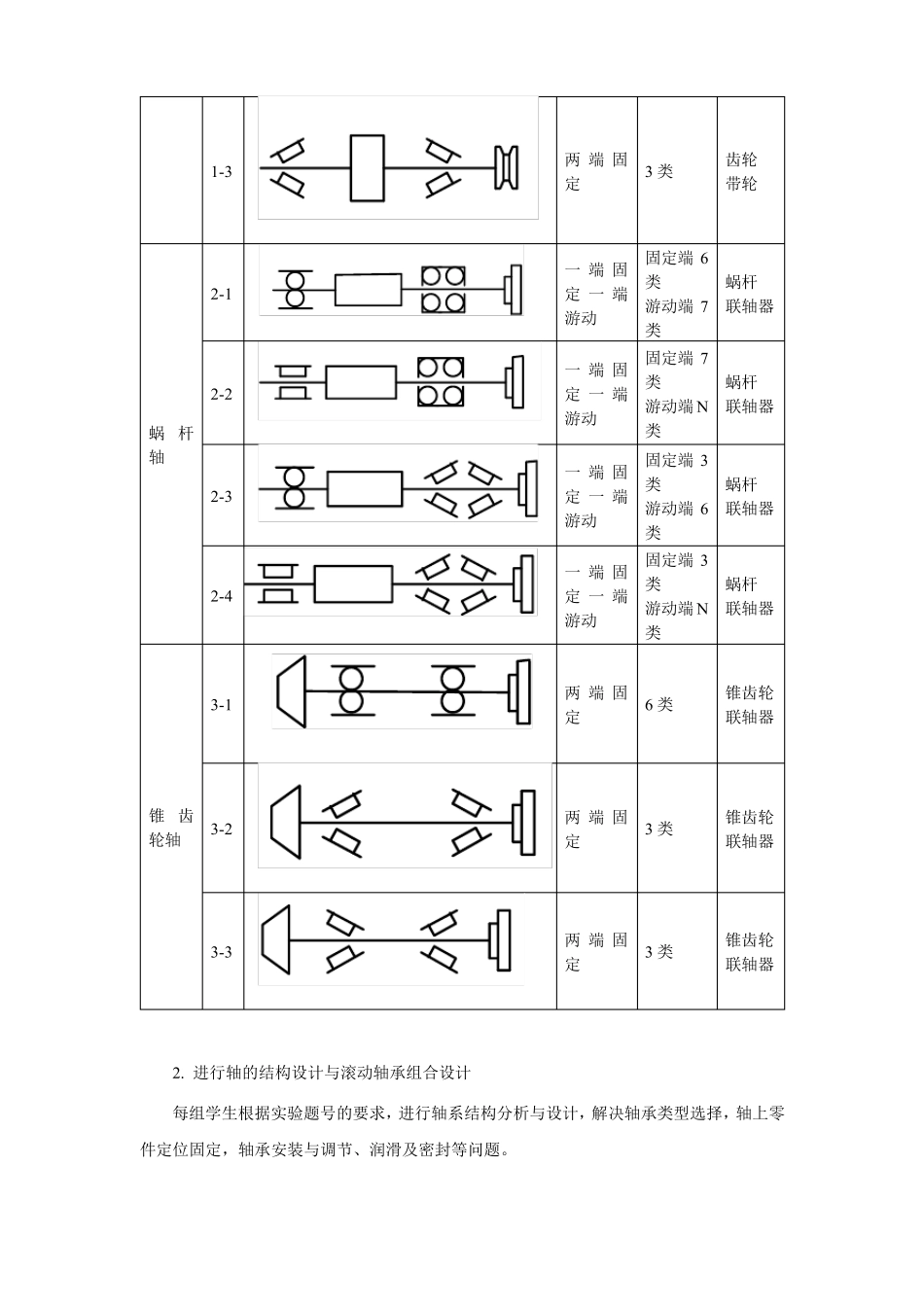

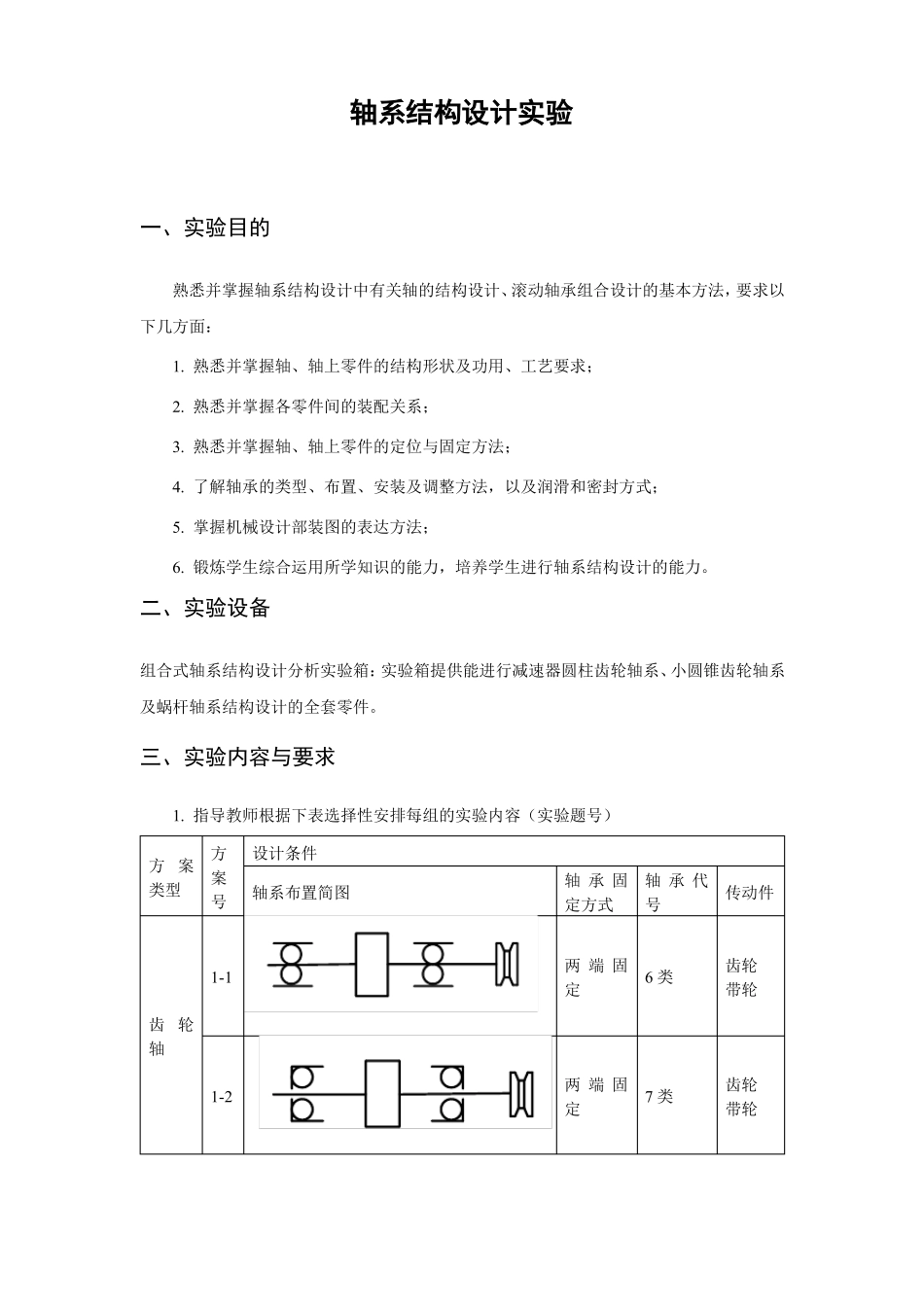

轴系结构设计实验一、实验目的熟悉并掌握轴系结构设计中有关轴的结构设计、滚动轴承组合设计的基本方法，要求以下几方面：1.熟悉并掌握轴、轴上零件的结构形状及功用、工艺要求；2.熟悉并掌握各零件间的装配关系；3.熟悉并掌握轴、轴上零件的定位与固定方法；4.了解轴承的类型、布置、安装及调整方法，以及润滑和密封方式；5.掌握机械设计部装图的表达方法；6.锻炼学生综合运用所学知识的能力，培养学生进行轴系结构设计的能力。二、实验设备组合式轴系结构设计分析实验箱：实验箱提供能进行减速器圆柱齿轮轴系、小圆锥齿轮轴系及蜗杆轴系结构设计的全套零件。三、实验内容与要求1.指导教师根据下表选择性安排每组的实验内容（实验题号）方案类型方案号设计条件轴系布置简图轴承固定方式轴承代号传动件1-1齿轮轴1-2两端固定6类齿轮带轮两端固定7类齿轮带轮1-3两端固定一端固定一端游动一端固定一端游动一端固定一端游动一端固定一端游动3类齿轮带轮2-1固定端6类游动端7类固定端7类游动端N类固定端3类游动端6类固定端3类游动端N类蜗杆联轴器2-2蜗杆轴2-3蜗杆联轴器蜗杆联轴器2-4蜗杆联轴器3-1两端固定6类锥齿轮联轴器锥齿轮轴3-2两端固定3类锥齿轮联轴器3-32.进行轴的结构设计与滚动轴承组合设计两端固定3类锥齿轮联轴器每组学生根据实验题号的要求，进行轴系结构分析与设计，解决轴承类型选择，轴上零件定位固定，轴承安装与调节、润滑及密封等问题。3.每人编写实验报告一份四、实验步骤1.明确实验内容，理解设计要求；2.复习有关轴的结构设计与轴承组合设计的内容与方法（参看教材有关章节）；3.构思轴系结构设计方案（1）根据齿轮类型选择滚动轴承型号；（2）确定支承轴向固定方式（两端固定：一端固定、一端游动）；（3）根据齿轮圆周速度（高、中、低）确定轴承润滑方式（脂润滑、油润滑）；（4）选择端盖形式（凸缘式、嵌入式）并考虑透盖处密封方式（毡圈、皮碗、油沟）；（5）考虑轴上零件的定位与固定，轴承间隙调整等问题；（6）绘制轴系结构方案示意图4.组装轴系部件根据轴系结构方案，从实验箱中选取合适零件并组装成轴系部件、检查所设计组装的轴系结构是否正确。5.绘制轴系结构草图。6.测量零件主要结构尺寸（支座不用测量）；测量轴系主要装配与分析计算尺寸（如支承跨距和悬臂），并作好记录。（注意：支承跨距和悬臂的尺寸可以与要求不同）。7.将所有零件放入实验箱内的规定位置，交还所借工具。8.根据结构草图及测量数据，在3号图纸上用1：1比例绘制轴系结构装配图，要求装配关系表达正确，注明必要尺寸（如支承跨距、齿轮直径与宽度、主要配合尺寸），填写标题栏和明细表。9.写出实验报告。五、部分轴系结构设计方案要求尽可能参看教材中有关轴系结构设计方案与分析。图3-1至图3-7给出了不同轴系结构设计方案。图3-1轴系1图3-2轴系2图3-3轴系3图3-4轴系4图3-5轴系5图3-6轴系6图3-7轴系7轴系结构设计实验报告（一）姓名：班级：学号：成绩：同组者姓名：日期：一、实验目的：二、实验内容：已知条件：三、实验结果：1.轴系结构装配方案2.轴系结构设计说明（1）滚动轴承型号的选择；（2）确定支承轴向固定方式要考虑的问题（两端固定：一端固定、一端游动）；（3）根据齿轮圆周速度（高、中、低）确定轴承润滑方式（脂润滑、油润滑）的原因；（4）选择端盖形式（凸缘式、嵌入式）并考虑透盖处密封方式（毡圈、皮碗、油沟）的原因；轴系结构设计实验报告（二）姓名：班级：学号：成绩：同组者姓名：日期：一、实验目的：二、实验内容：已知条件：三、实验结果：1.轴系结构装配方案2.轴系结构设计说明（1）滚动轴承型号的选择；（2）确定支承轴向固定方式要考虑的问题（两端固定：一端固定、一端游动）；（3）根据齿轮圆周速度（高、中、低）确定轴承润滑方式（脂润滑、油润滑）的原因；（4）选择端盖形式（凸缘式、嵌入式）并考虑透盖处密封方式（毡圈、皮碗、油沟）的原因；
