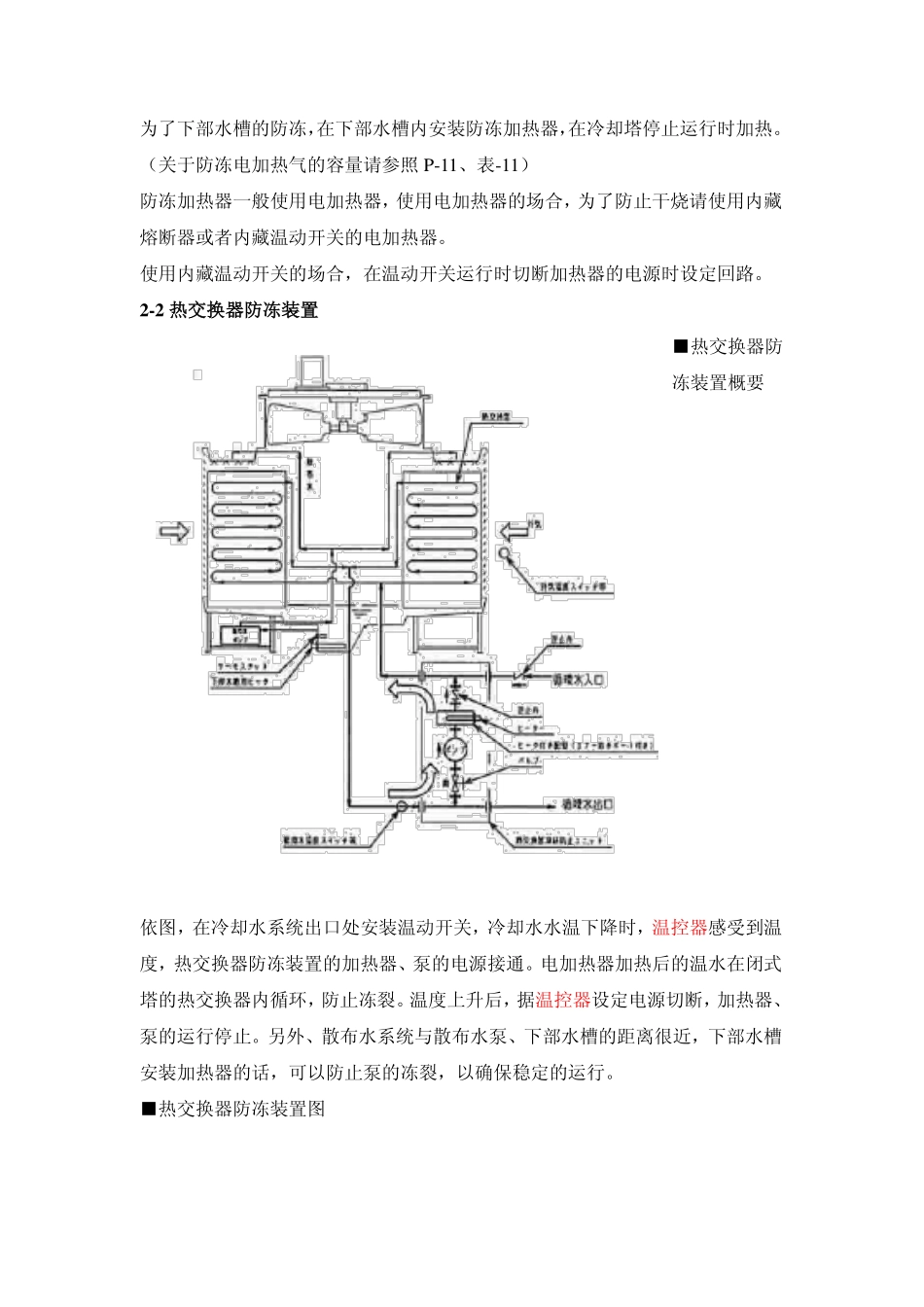

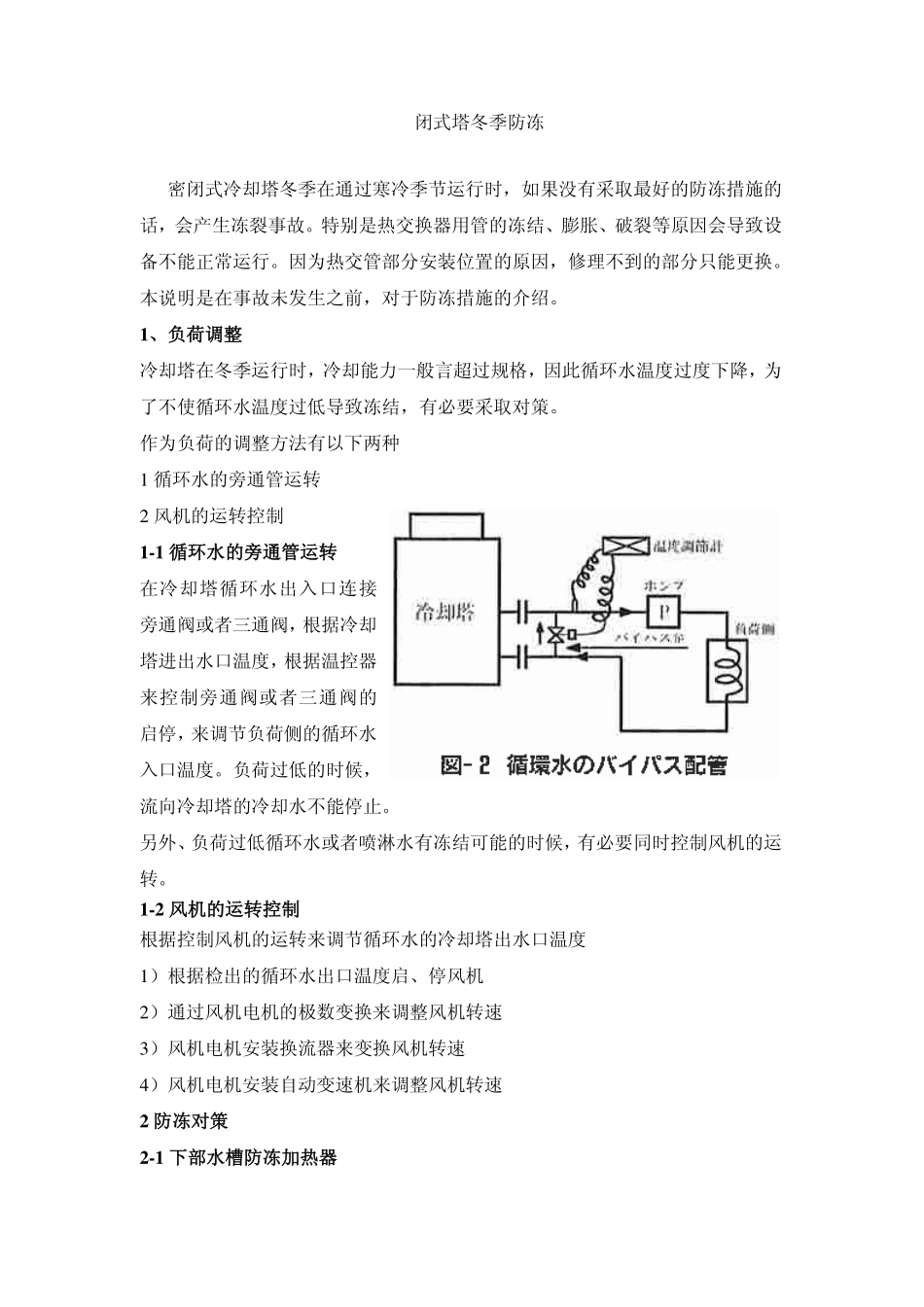

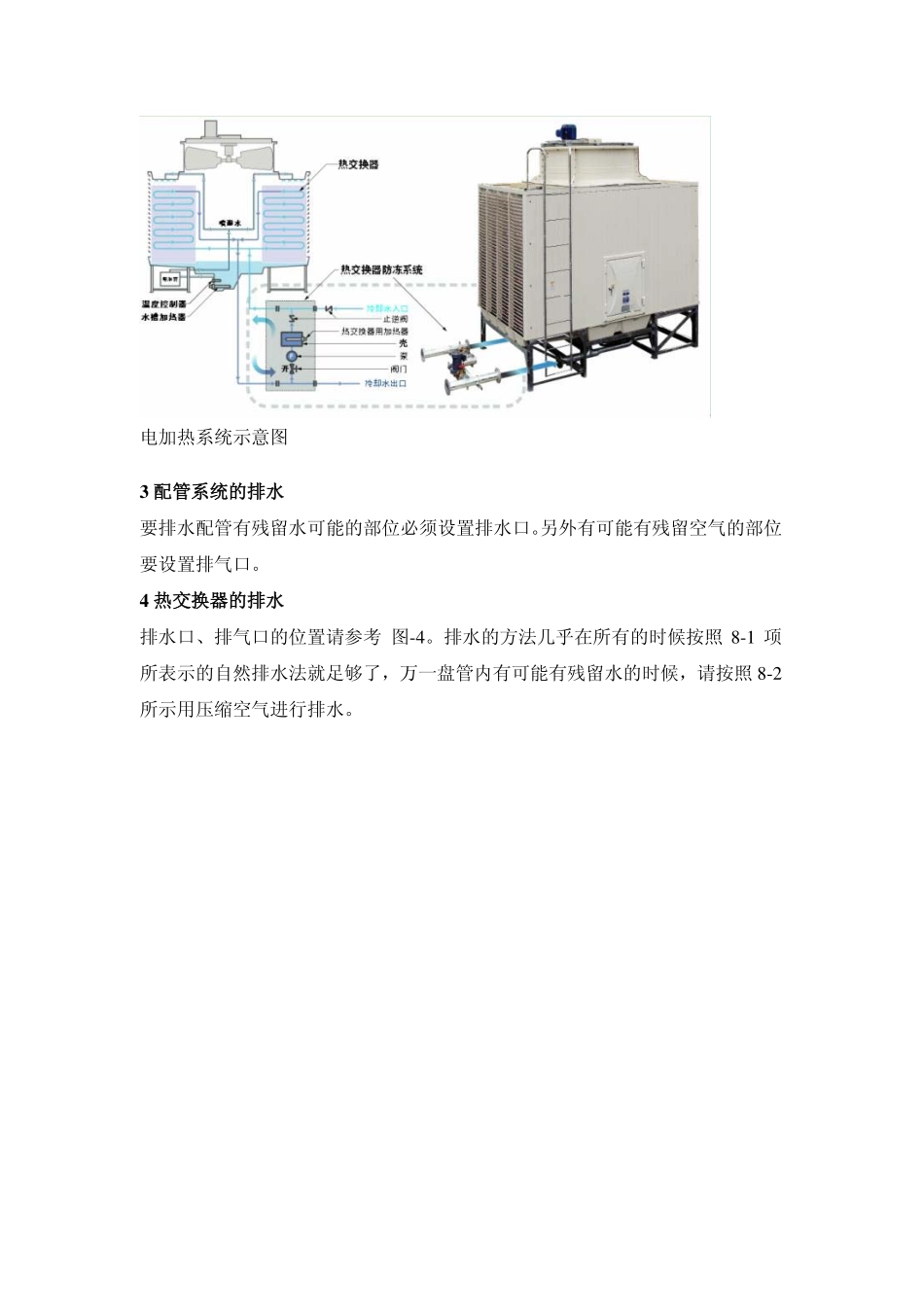

闭式塔冬季防冻密闭式冷却塔冬季在通过寒冷季节运行时，如果没有采取最好的防冻措施的话，会产生冻裂事故。特别是热交换器用管的冻结、膨胀、破裂等原因会导致设备不能正常运行。因为热交管部分安装位置的原因，修理不到的部分只能更换。本说明是在事故未发生之前，对于防冻措施的介绍。1、负荷调整冷却塔在冬季运行时，冷却能力一般言超过规格，因此循环水温度过度下降，为了不使循环水温度过低导致冻结，有必要采取对策。作为负荷的调整方法有以下两种1循环水的旁通管运转2风机的运转控制1-1循环水的旁通管运转在冷却塔循环水出入口连接旁通阀或者三通阀，根据冷却塔进出水口温度，根据温控器来控制旁通阀或者三通阀的启停，来调节负荷侧的循环水入口温度。负荷过低的时候，流向冷却塔的冷却水不能停止。另外、负荷过低循环水或者喷淋水有冻结可能的时候，有必要同时控制风机的运转。1-2风机的运转控制根据控制风机的运转来调节循环水的冷却塔出水口温度1）根据检出的循环水出口温度启、停风机2）通过风机电机的极数变换来调整风机转速3）风机电机安装换流器来变换风机转速4）风机电机安装自动变速机来调整风机转速2防冻对策2-1下部水槽防冻加热器为了下部水槽的防冻，在下部水槽内安装防冻加热器，在冷却塔停止运行时加热。（关于防冻电加热气的容量请参照P-11、表-11）防冻加热器一般使用电加热器，使用电加热器的场合，为了防止干烧请使用内藏熔断器或者内藏温动开关的电加热器。使用内藏温动开关的场合，在温动开关运行时切断加热器的电源时设定回路。2-2热交换器防冻装置■热交换器防冻装置概要依图，在冷却水系统出口处安装温动开关，冷却水水温下降时，温控器感受到温度，热交换器防冻装置的加热器、泵的电源接通。电加热器加热后的温水在闭式塔的热交换器内循环，防止冻裂。温度上升后，据温控器设定电源切断，加热器、泵的运行停止。另外、散布水系统与散布水泵、下部水槽的距离很近，下部水槽安装加热器的话，可以防止泵的冻裂，以确保稳定的运行。■热交换器防冻装置图电加热系统示意图3配管系统的排水要排水配管有残留水可能的部位必须设置排水口。另外有可能有残留空气的部位要设置排气口。4热交换器的排水排水口、排气口的位置请参考图-4。排水的方法几乎在所有的时候按照8-1项所表示的自然排水法就足够了，万一盘管内有可能有残留水的时候，请按照8-2所示用压缩空气进行排水。图-44-1自然放水法操作步骤热交换器自然放水法步骤见表-5。阀门名称参照P-7图-4。表-5热交换器自然放水法步骤顺序作业内容说明1将阀门Ａ,Ｂ关闭。○盘管内有空气进入时，放水会有残留。必须保持放气阀、放水口开放、启动时关闭；2打开放气阀Ｃ。3打开放水口②。出水量变少，几乎放尽时打开放水口①、放气阀D4测定排水量○确认排出规定容量（热交换器保有水量请参照P-11表-10）4放水口①,②保持开放。排气阀Ｃ・在放气阀Ｃ处连接压缩空气配管。（当使用瓶装氮气替代压缩空气时，务必注意压力的控制）放水阀Ｅ使用压缩空气辅助放水时，请务必留意放水阀Ｅ及压缩空气配管等。排气阀Ｃ排气阀Ｃ排气阀Ｄ排气阀Ｄ排气阀Ｄ排气阀Ｃ热交换器盘管热交换器盘管放水口①放水口②阀门Ｂ客户施工范围阀门Ａ客户施工范围（自然放水操作说明）（压缩空气辅助放水阀操作说明图）4-2压缩空气辅助放水法操作步骤表-6热交换器压缩空气辅助放水法操作。阀门名称请参照P-7图-4。表-6热交换器的压缩空气辅助放水法操作步骤顺序作业内容说明1关闭阀门Ａ,Ｂ。打开阀门Ｄ及放水口①。2在放水口②上安装阀门阀Ｅ。3关闭阀门Ｃ,Ｄ。4在阀门Ｃ上连接压缩空气配管。压缩空气压力必须在0.4MPa以下。5打开阀门Ｃ，压缩空气进入。6确认盘关内充满压缩空气后，关闭阀门Ｃ。7全开阀门Ｅ。8测定排水量9反复操作5～8次。确认完全排水10拆除压缩空气临时配管以及阀门Ｅ，放水口①,②保持开放。5下部水槽及喷淋水配管的排水5-1下部水槽及喷淋水配管的排水步骤各部分的名称请参照图-5。表-7下部水槽及喷淋水配管的排水步骤步骤作业内容说明1切断电加热器的电源○安装有电加热器的场合要切断电源（防止干烧）2打开下部水槽的排水口...
