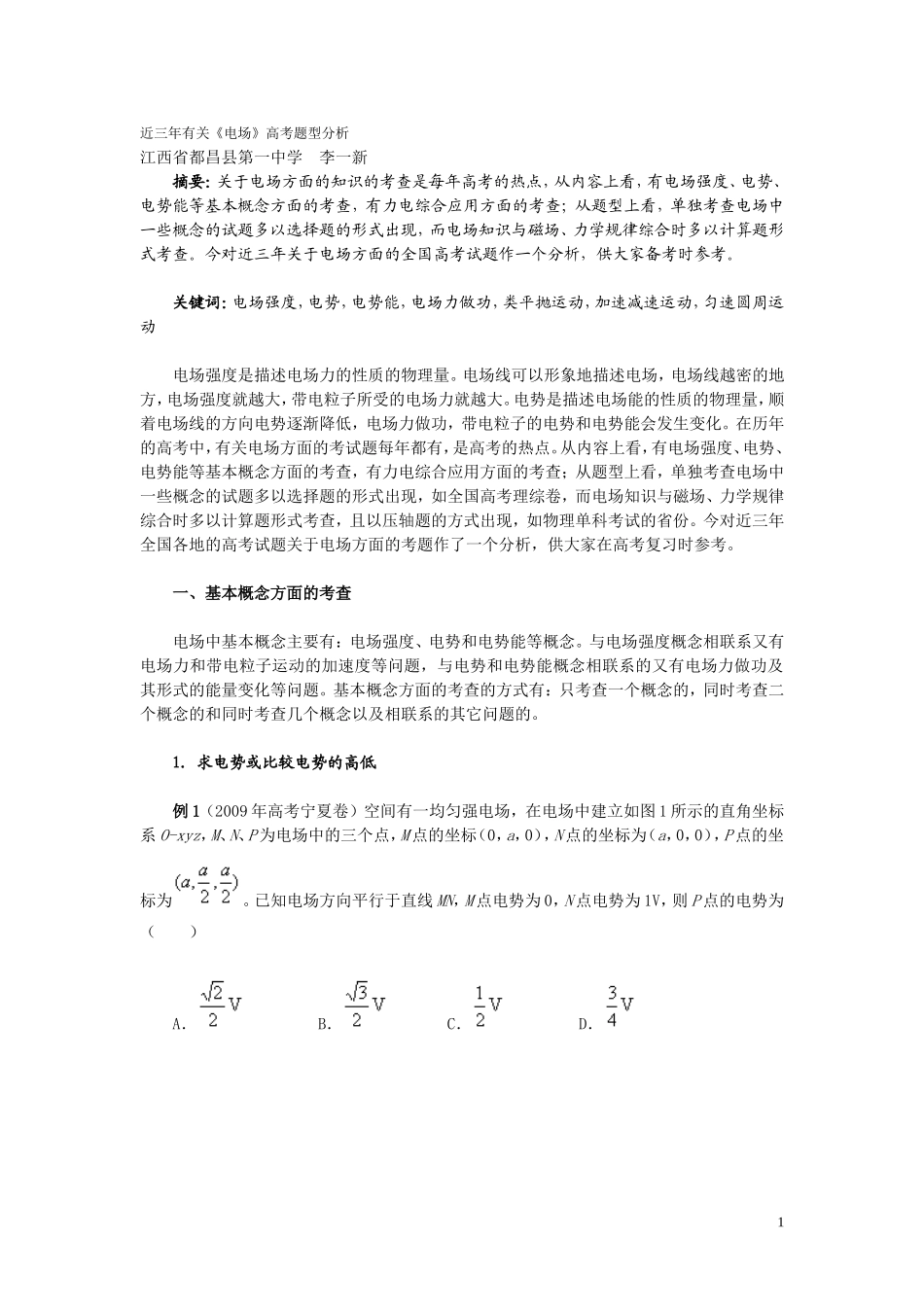

近三年有关《电场》高考题型分析江西省都昌县第一中学李一新摘要：关于电场方面的知识的考查是每年高考的热点，从内容上看，有电场强度、电势、电势能等基本概念方面的考查，有力电综合应用方面的考查；从题型上看，单独考查电场中一些概念的试题多以选择题的形式出现，而电场知识与磁场、力学规律综合时多以计算题形式考查。今对近三年关于电场方面的全国高考试题作一个分析，供大家备考时参考。关键词：电场强度，电势，电势能，电场力做功，类平抛运动，加速减速运动，匀速圆周运动电场强度是描述电场力的性质的物理量。电场线可以形象地描述电场，电场线越密的地方，电场强度就越大，带电粒子所受的电场力就越大。电势是描述电场能的性质的物理量，顺着电场线的方向电势逐渐降低，电场力做功，带电粒子的电势和电势能会发生变化。在历年的高考中，有关电场方面的考试题每年都有，是高考的热点。从内容上看，有电场强度、电势、电势能等基本概念方面的考查，有力电综合应用方面的考查；从题型上看，单独考查电场中一些概念的试题多以选择题的形式出现，如全国高考理综卷，而电场知识与磁场、力学规律综合时多以计算题形式考查，且以压轴题的方式出现，如物理单科考试的省份。今对近三年全国各地的高考试题关于电场方面的考题作了一个分析，供大家在高考复习时参考。一、基本概念方面的考查电场中基本概念主要有：电场强度、电势和电势能等概念。与电场强度概念相联系又有电场力和带电粒子运动的加速度等问题，与电势和电势能概念相联系的又有电场力做功及其形式的能量变化等问题。基本概念方面的考查的方式有：只考查一个概念的，同时考查二个概念的和同时考查几个概念以及相联系的其它问题的。1．求电势或比较电势的高低例1（2009年高考宁夏卷）空间有一均匀强电场，在电场中建立如图1所示的直角坐标系O-xyz，M、N、P为电场中的三个点，M点的坐标（0，a，0），N点的坐标为（a，0，0），P点的坐标为。已知电场方向平行于直线MN，M点电势为0，N点电势为1V，则P点的电势为（）A．B．C．D．1解析：参照空间立体图，作出P点在xOy平面内的投影点为P’，M、N、P’三点在xOy平面的相对位置如图2所示，由于电场方向平行于直线MN，作出电场线方向如图所示，O1为MN的中点，过O1作ON的垂线交ON于A点，连AP’与MN相交于O2点，AP’⊥MN，则A、O2、P’三点电势相等，由于，则，则，P与P’电势也相等，故P点的电势为，正确的选项为D。点评：本题通过巧妙的方法先作出等势面，再利用匀强电场中，两点间的电势差与电场强度的关系为，沿同一方向两点间的电势差与距离成正比。训练题：（2008年海南卷）如图3所示，匀强电场中有A．B．c三点．在以它们为顶点的三角形中，∠a＝30°、∠c＝90°,．电场方向与三角形所在平面平行．已知A．b和c点的电势分别为V、V和2V．该三角形的外接圆上最低、最高电势分别为（）A．V、VB．0V、4VC．V、D．0V、V答案：B2例2（2010年江苏卷）空间有一沿x轴对称分布的电场，其电场强度E随x变化的图像如图4所示。下列说法正确的是（）A．O点的电势最低B．x2点的电势最高C．x1和-x1两点的电势相等D．x1和x3两点的电势相等解析：题中虽给出了电场强度E随x变化关系图像，但并没有给出其方向，所以不能判断哪一点电势高低。由于沿x轴对称分布，某一电荷从－x1到x1电场力做功一定是一正一负，总功为零，故－x1与x1两点的电势相等，正确的选项为C。点评：电势的高低可根据电场线的方向进行判断，顺着电场线的方向电势逐渐降低；还可以根据电场力做功进行判断，电场力做正功时，移动正电荷，电势由高到低，移动负电荷，电势由低到高，电动不做功，电势相等。2．电场强度大小变化关系判断及探究例3（2009年上海卷）两带电量分别为q和－q的点电荷放在x轴上，相距为L，能正确反映两电荷连线上场强大小E与x关系的是图5中的（）3解析：根据题意画出等量异种点电荷的电场线分布图，如图6所示，由图可知，靠近两点电荷电场强度较大，中点的最小，但不是零，因此正确的选项为A。点评：电场线能形象化地描述电场，电场线某点的切线方向为该点的电场强度方向，电场线的稀密表示电场强度的大...
