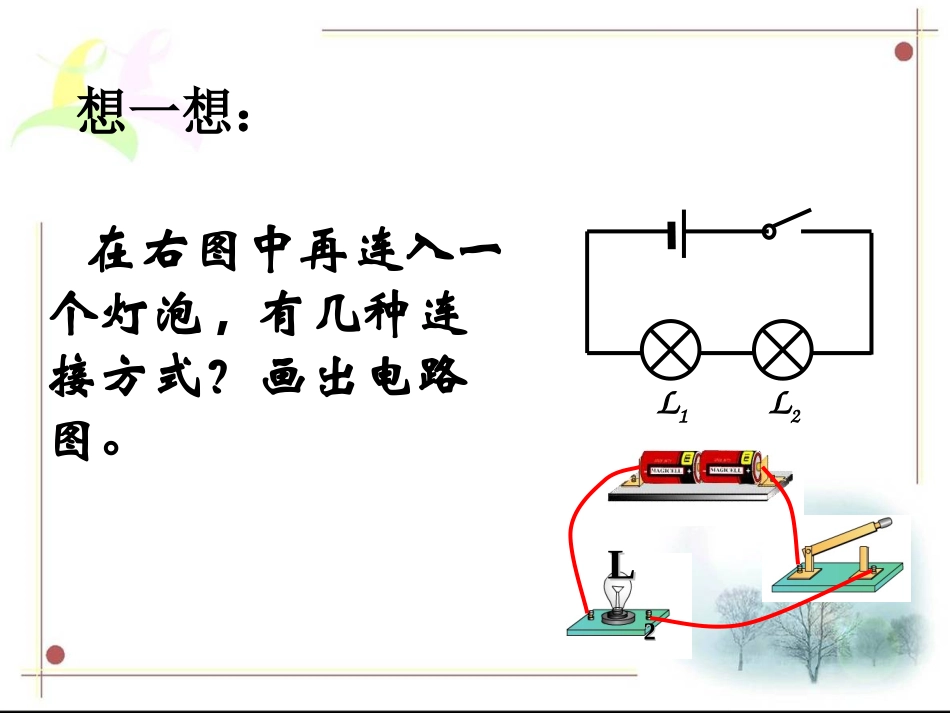

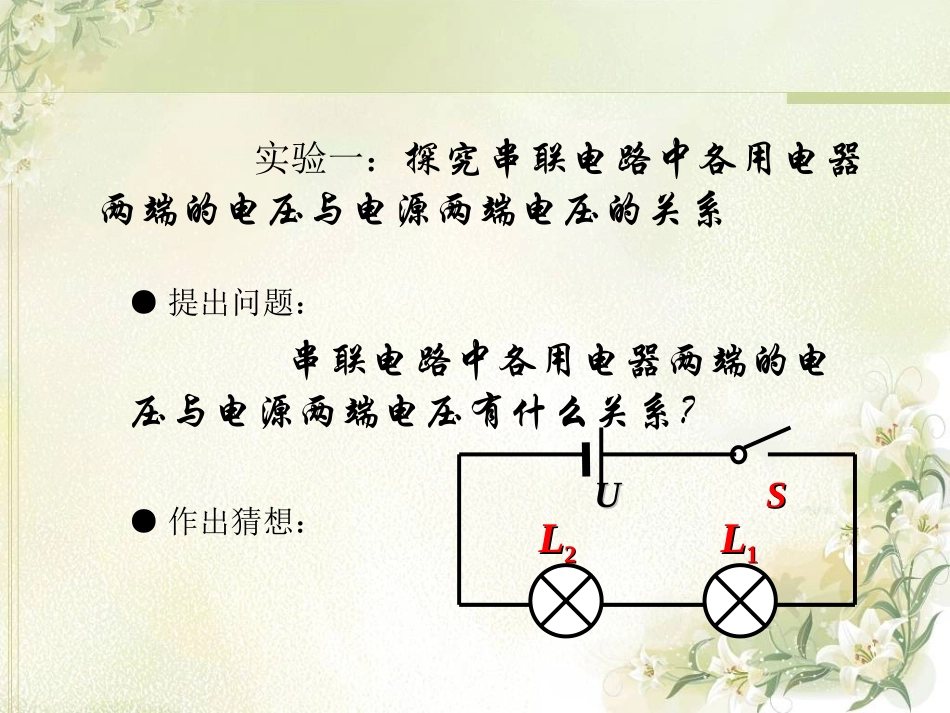

串、并联电路中电压的规律LL22在右图中再连入一个灯泡,有几种连接方式？画出电路图。L1L2想一想：实验一：探究串联电路中各用电器两端的电压与电源两端电压的关系●提出问题：串联电路中各用电器两端的电压与电源两端电压有什么关系？●作出猜想：LL22LL11UUSS●设计实验：1、设计实验电路图2、设计实验步骤3、设计记录实验数据表格●进行试验，收集数据：依据电路图连接实物图，按步骤进行试验，记录实验数据。●分析数据，得出结论：在串联电路中，各用电器两端的电压之和等于电源电压。（U1+U2=U）实验二：探究并联电路电压规律实验二：探究并联电路电压规律L1L2VVVVVV并联电路的电压规律：在并联电路中，各支路用电器两端的电压相等并且等于电源电压。(U1=U2=U)LL11LL22实物图实物图如下图所示,电源由三节新干电池串联组成，开关闭合后，已知的示数为1.5V，则的示数为V,的示数为V。想想练练4.53V1VV2V1V2VL1L2L1L2VV2V1想想练练L2SVVL1如图所示电路中,若开关闭合后的示数为2.8V,则L2两端的电压为V,V2.8如图所示,灯L1和L2是联的。L1L2VS想想练练串L135电压表测量的是灯两端的电压。若电源电压是8V,电压表的示数是3V,则灯L1两端的电压是V,灯L2两端的电压是V.V小明同学在实验过程中,不小心把灯泡和电压表串联在电路中.当他闭合开关后,出现了怎样的现象呢？①小灯泡不发光②电压表有示数,示数约为电源电压开关闭合时：VA③电流表无示数
