zy补偿收缩混凝土施工技术方案VIP免费

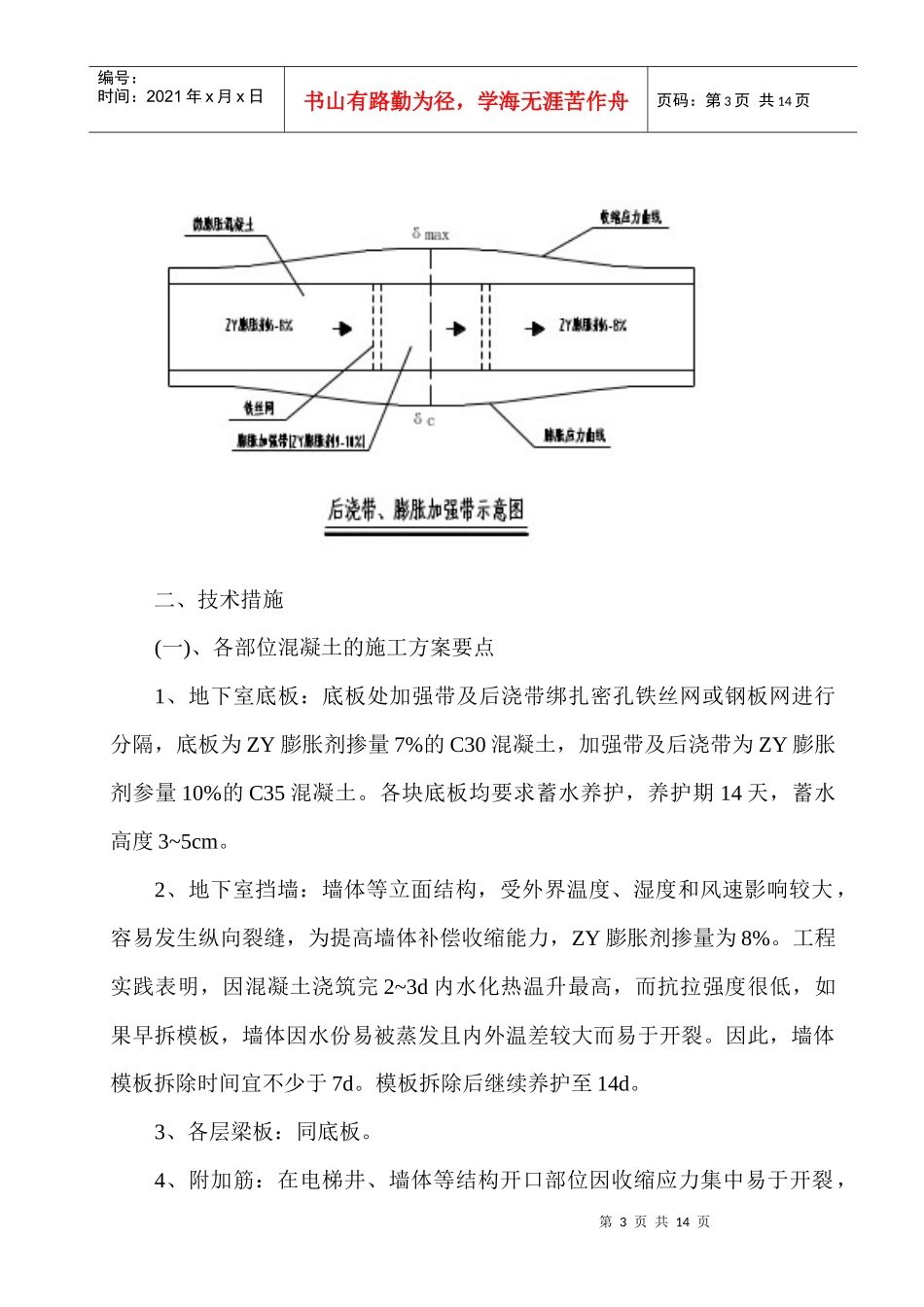

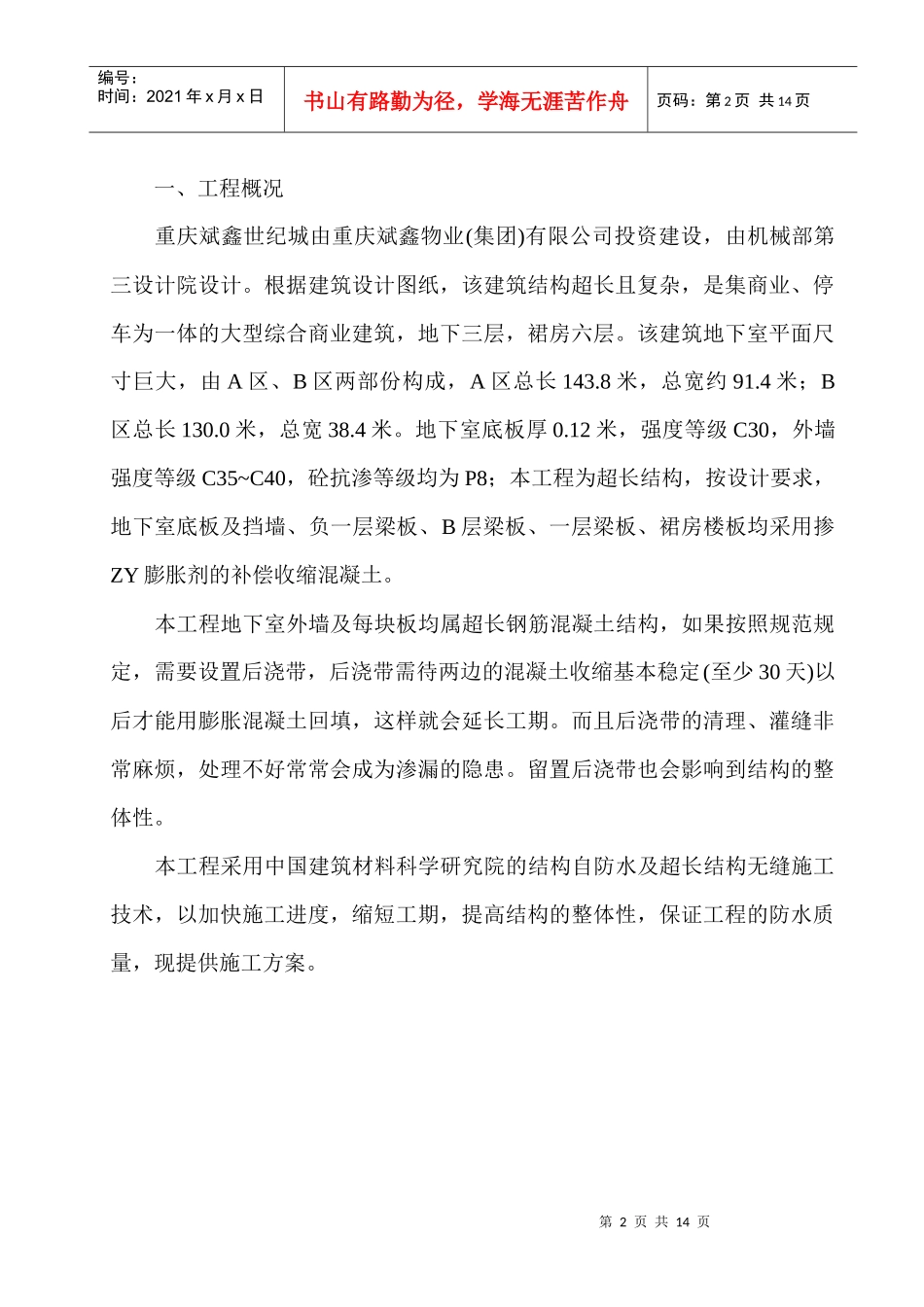

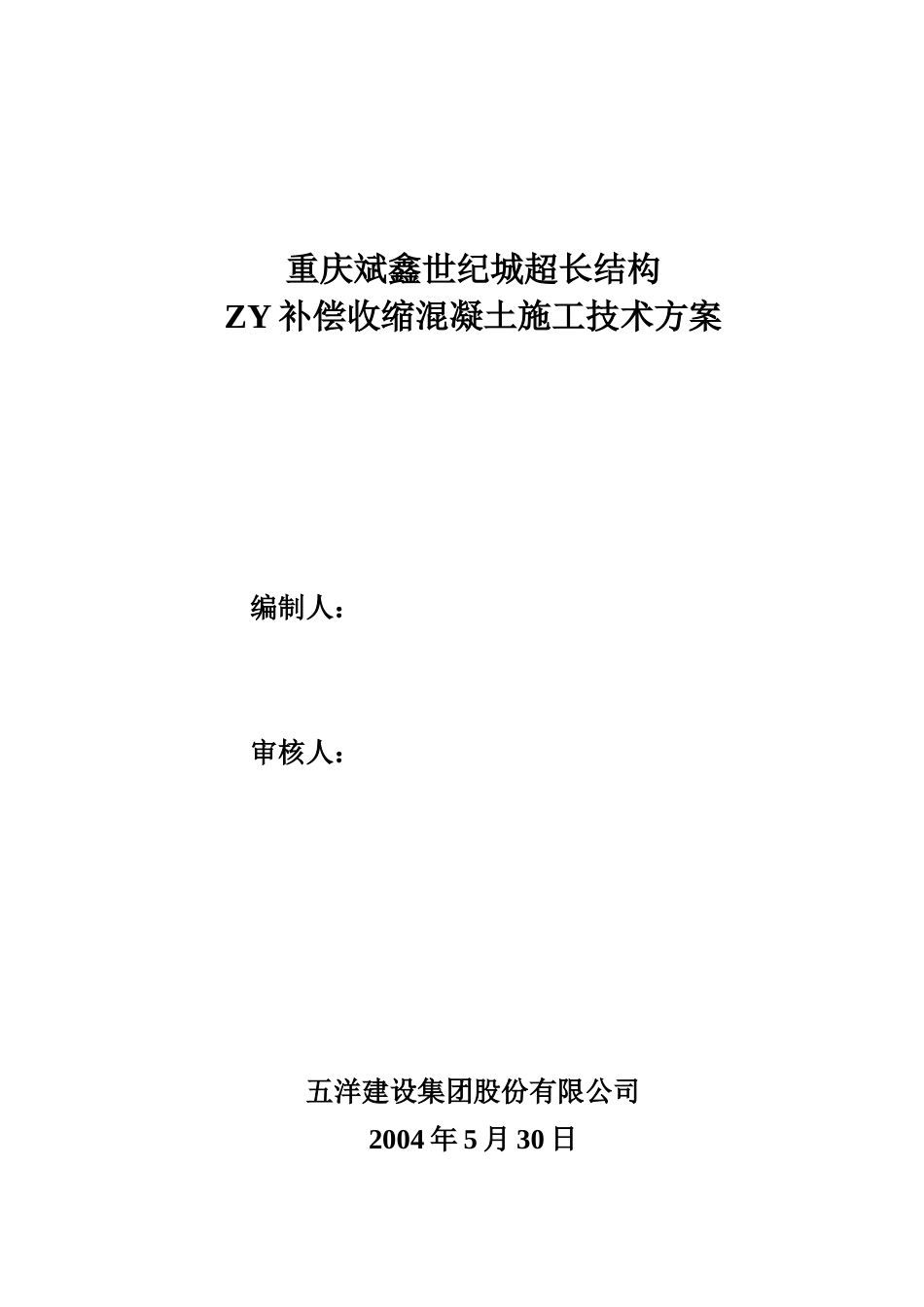

重庆斌鑫世纪城超长结构ZY补偿收缩混凝土施工技术方案编制人：审核人：五洋建设集团股份有限公司2004年5月30日第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页一、工程概况重庆斌鑫世纪城由重庆斌鑫物业(集团)有限公司投资建设，由机械部第三设计院设计。根据建筑设计图纸，该建筑结构超长且复杂，是集商业、停车为一体的大型综合商业建筑，地下三层，裙房六层。该建筑地下室平面尺寸巨大，由A区、B区两部份构成，A区总长143.8米，总宽约91.4米；B区总长130.0米，总宽38.4米。地下室底板厚0.12米，强度等级C30，外墙强度等级C35~C40，砼抗渗等级均为P8；本工程为超长结构，按设计要求，地下室底板及挡墙、负一层梁板、B层梁板、一层梁板、裙房楼板均采用掺ZY膨胀剂的补偿收缩混凝土。本工程地下室外墙及每块板均属超长钢筋混凝土结构，如果按照规范规定，需要设置后浇带，后浇带需待两边的混凝土收缩基本稳定(至少30天)以后才能用膨胀混凝土回填，这样就会延长工期。而且后浇带的清理、灌缝非常麻烦，处理不好常常会成为渗漏的隐患。留置后浇带也会影响到结构的整体性。本工程采用中国建筑材料科学研究院的结构自防水及超长结构无缝施工技术，以加快施工进度，缩短工期，提高结构的整体性，保证工程的防水质量，现提供施工方案。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页二、技术措施(一)、各部位混凝土的施工方案要点1、地下室底板：底板处加强带及后浇带绑扎密孔铁丝网或钢板网进行分隔，底板为ZY膨胀剂掺量7%的C30混凝土，加强带及后浇带为ZY膨胀剂参量10%的C35混凝土。各块底板均要求蓄水养护，养护期14天，蓄水高度3~5cm。2、地下室挡墙：墙体等立面结构，受外界温度、湿度和风速影响较大，容易发生纵向裂缝，为提高墙体补偿收缩能力，ZY膨胀剂掺量为8%。工程实践表明，因混凝土浇筑完2~3d内水化热温升最高，而抗拉强度很低，如果早拆模板，墙体因水份易被蒸发且内外温差较大而易于开裂。因此，墙体模板拆除时间宜不少于7d。模板拆除后继续养护至14d。3、各层梁板：同底板。4、附加筋：在电梯井、墙体等结构开口部位因收缩应力集中易于开裂，第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页这此部位应适应增加附加筋，以增强其抗裂能力。(二)、底板加强带做法加强带处混凝土配合比不同于两侧的混凝土，加强带处混凝土可以与两侧混凝土连续浇灌，也可以分开浇灌。若连续浇灌，加强带处混凝土应采用独立的输送设备(如塔吊)；若分开浇灌，可待加强带两侧混凝土浇完后，集中浇灌，但应参照基础大样图(一)之底板伸缩缝大样对冷缝进行防水处理。加强带处混凝土为掺ZY10%高一个强度等级的大膨胀混凝土。(三)、墙体加强带做法20天后用高一个强度等级的掺ZY10%的C40混凝土回填。(四)、后浇带做法30天后用高一个强度等级的掺ZY10%的混凝土回填。三、混凝土配合比设计原则1、原材料选择从材料方面，混凝土结构裂缝控制的关键措施是应用ZY膨胀剂，改善混凝土的收缩属性，消除混凝土内部的收缩应力，从而抑制混凝土裂缝的发生与发展。除此之外，还应优选与膨胀剂相适应的水泥、缓凝型高效减水剂、活性混合材等。具体要求如下：(1)、选用水化热较低的水泥：水泥水化热混凝土的温度起决定性影响，而水泥水化热量又取决于水泥品种及其所含的矿物成分，水泥中硅酸三钙(简称C3S)及铝酸三钙(简称C3A)含量越高，发热量越大，水化速度也越快，出现温峰值也较早。因此，应尽第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页量采用水化热较低的水泥。(2)、掺加缓凝高效减水剂：在混凝土中有选择的掺加与水泥相适应的缓凝高效减水剂，能保持混凝土工作性质不变而显著减少伴合用水量、降低水灰比、改善和易性、减少水泥用量、降低水化热、减缓水化速度。除有以上效果外，还可以推迟初凝时间2~6h，延缓水泥水化热的释放速度，推迟混凝土放热高峰时间，延长混凝土升温期，减少混凝土表面温度梯度。因此，...
