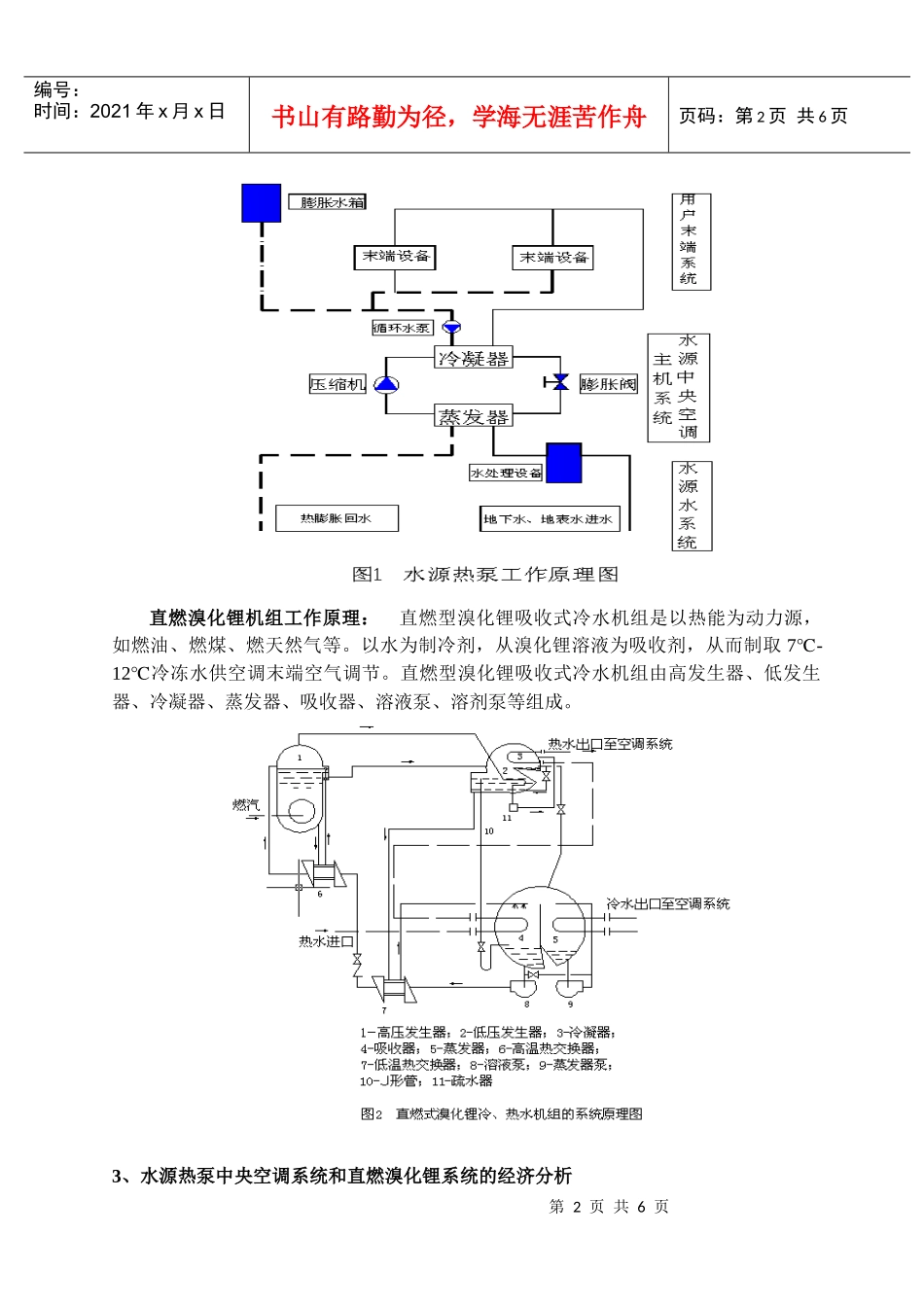

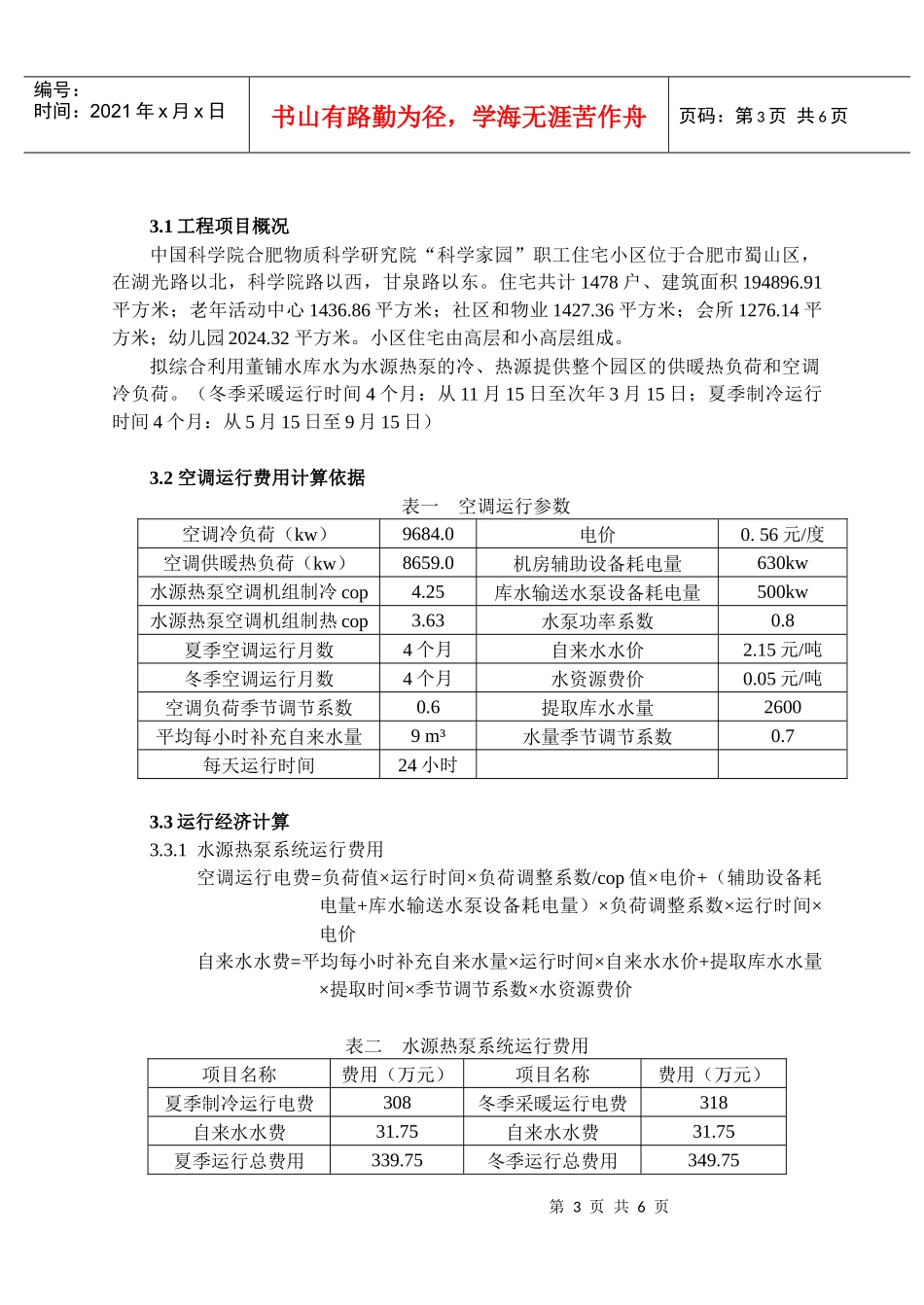

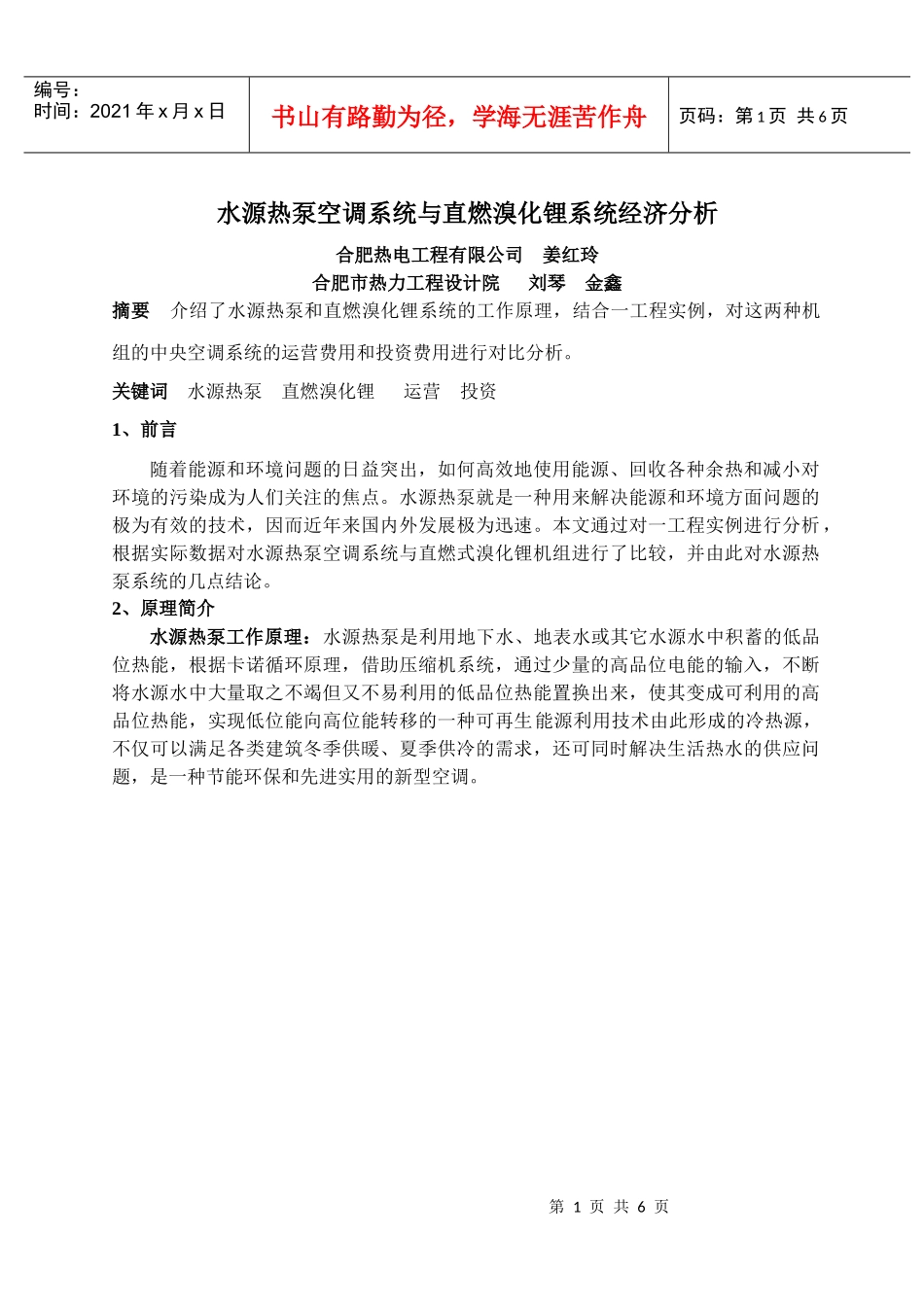

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页水源热泵空调系统与直燃溴化锂系统经济分析合肥热电工程有限公司姜红玲合肥市热力工程设计院刘琴金鑫摘要介绍了水源热泵和直燃溴化锂系统的工作原理，结合一工程实例，对这两种机组的中央空调系统的运营费用和投资费用进行对比分析。关键词水源热泵直燃溴化锂运营投资1、前言随着能源和环境问题的日益突出，如何高效地使用能源、回收各种余热和减小对环境的污染成为人们关注的焦点。水源热泵就是一种用来解决能源和环境方面问题的极为有效的技术，因而近年来国内外发展极为迅速。本文通过对一工程实例进行分析，根据实际数据对水源热泵空调系统与直燃式溴化锂机组进行了比较，并由此对水源热泵系统的几点结论。2、原理简介水源热泵工作原理：水源热泵是利用地下水、地表水或其它水源水中积蓄的低品位热能，根据卡诺循环原理，借助压缩机系统，通过少量的高品位电能的输入，不断将水源水中大量取之不竭但又不易利用的低品位热能置换出来，使其变成可利用的高品位热能，实现低位能向高位能转移的一种可再生能源利用技术由此形成的冷热源，不仅可以满足各类建筑冬季供暖、夏季供冷的需求，还可同时解决生活热水的供应问题，是一种节能环保和先进实用的新型空调。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页直燃溴化锂机组工作原理：直燃型溴化锂吸收式冷水机组是以热能为动力源，如燃油、燃煤、燃天然气等。以水为制冷剂，从溴化锂溶液为吸收剂，从而制取7-℃12℃冷冻水供空调末端空气调节。直燃型溴化锂吸收式冷水机组由高发生器、低发生器、冷凝器、蒸发器、吸收器、溶液泵、溶剂泵等组成。3、水源热泵中央空调系统和直燃溴化锂系统的经济分析第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页3.1工程项目概况中国科学院合肥物质科学研究院“科学家园”职工住宅小区位于合肥市蜀山区，在湖光路以北，科学院路以西，甘泉路以东。住宅共计1478户、建筑面积194896.91平方米；老年活动中心1436.86平方米；社区和物业1427.36平方米；会所1276.14平方米；幼儿园2024.32平方米。小区住宅由高层和小高层组成。拟综合利用董铺水库水为水源热泵的冷、热源提供整个园区的供暖热负荷和空调冷负荷。（冬季采暖运行时间4个月：从11月15日至次年3月15日；夏季制冷运行时间4个月：从5月15日至9月15日）3.2空调运行费用计算依据表一空调运行参数空调冷负荷（kw）9684.0电价0.56元/度空调供暖热负荷（kw）8659.0机房辅助设备耗电量630kw水源热泵空调机组制冷cop4.25库水输送水泵设备耗电量500kw水源热泵空调机组制热cop3.63水泵功率系数0.8夏季空调运行月数4个月自来水水价2.15元/吨冬季空调运行月数4个月水资源费价0.05元/吨空调负荷季节调节系数0.6提取库水水量2600平均每小时补充自来水量9m³水量季节调节系数0.7每天运行时间24小时3.3运行经济计算3.3.1水源热泵系统运行费用空调运行电费=负荷值×运行时间×负荷调整系数/cop值×电价+（辅助设备耗电量+库水输送水泵设备耗电量）×负荷调整系数×运行时间×电价自来水水费=平均每小时补充自来水量×运行时间×自来水水价+提取库水水量×提取时间×季节调节系数×水资源费价表二水源热泵系统运行费用项目名称费用（万元）项目名称费用（万元）夏季制冷运行电费308冬季采暖运行电费318自来水水费31.75自来水水费31.75夏季运行总费用339.75冬季运行总费用349.75第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页3.3.2、直燃溴化锂机组系统运行费用燃气价：2.4元/Nm³，空调系统夏季补水约26m³/h。夏季每1000kw冷量需耗天然气：72Nm³，耗电量18kw，冬季燃气（2-8t）机组的最低额定热效率≥88%，本次取燃气机组的额定热效率为90%，标准工况下天然气的发热值：36000KJ/NM3。空调费用=燃气费用+电费=天燃气耗量×负荷调整系数×运行时间×燃气价+耗电量×负荷调整系数×运行时间×电价自来水水费=平均每小时补充自来水量×...
