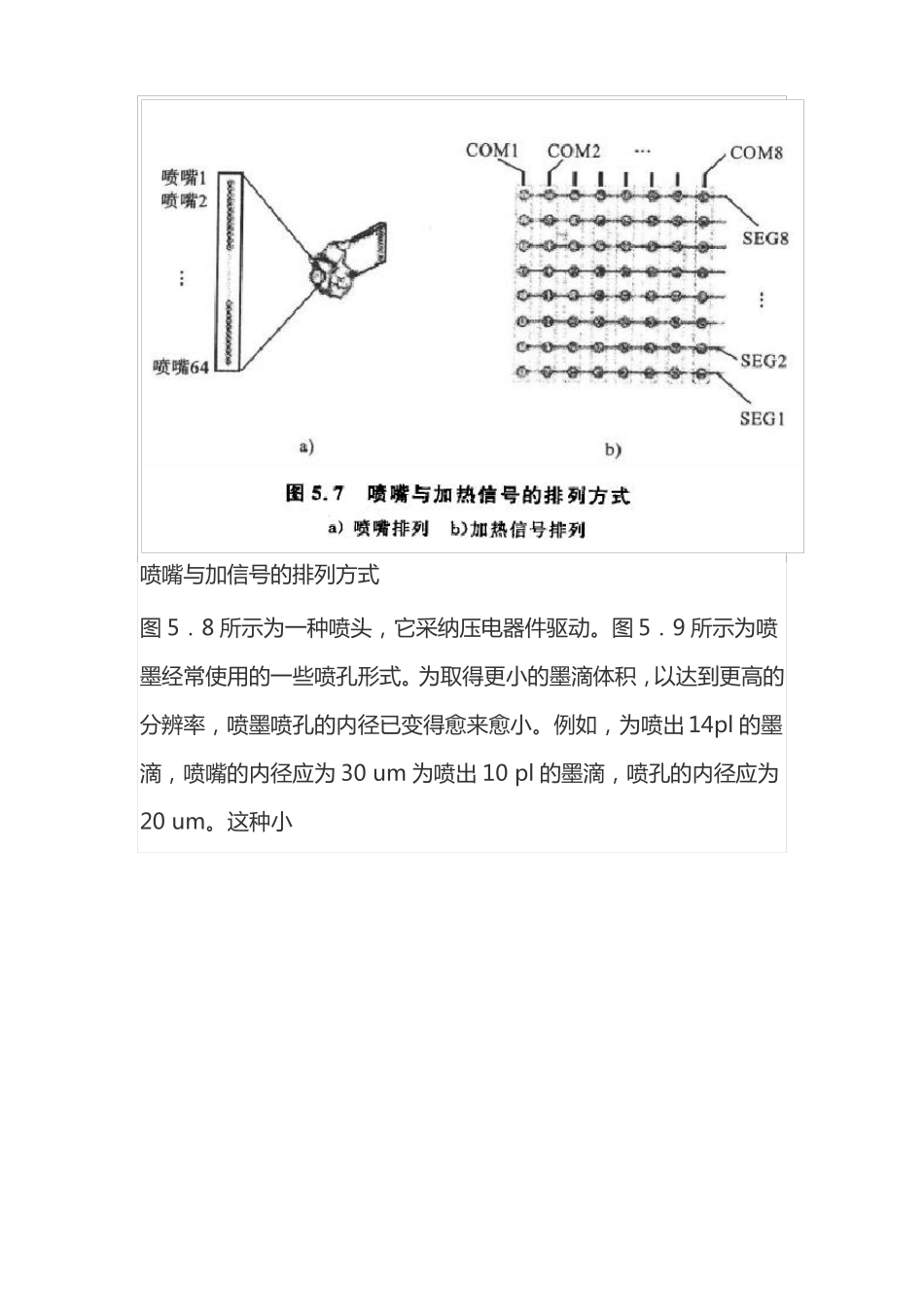

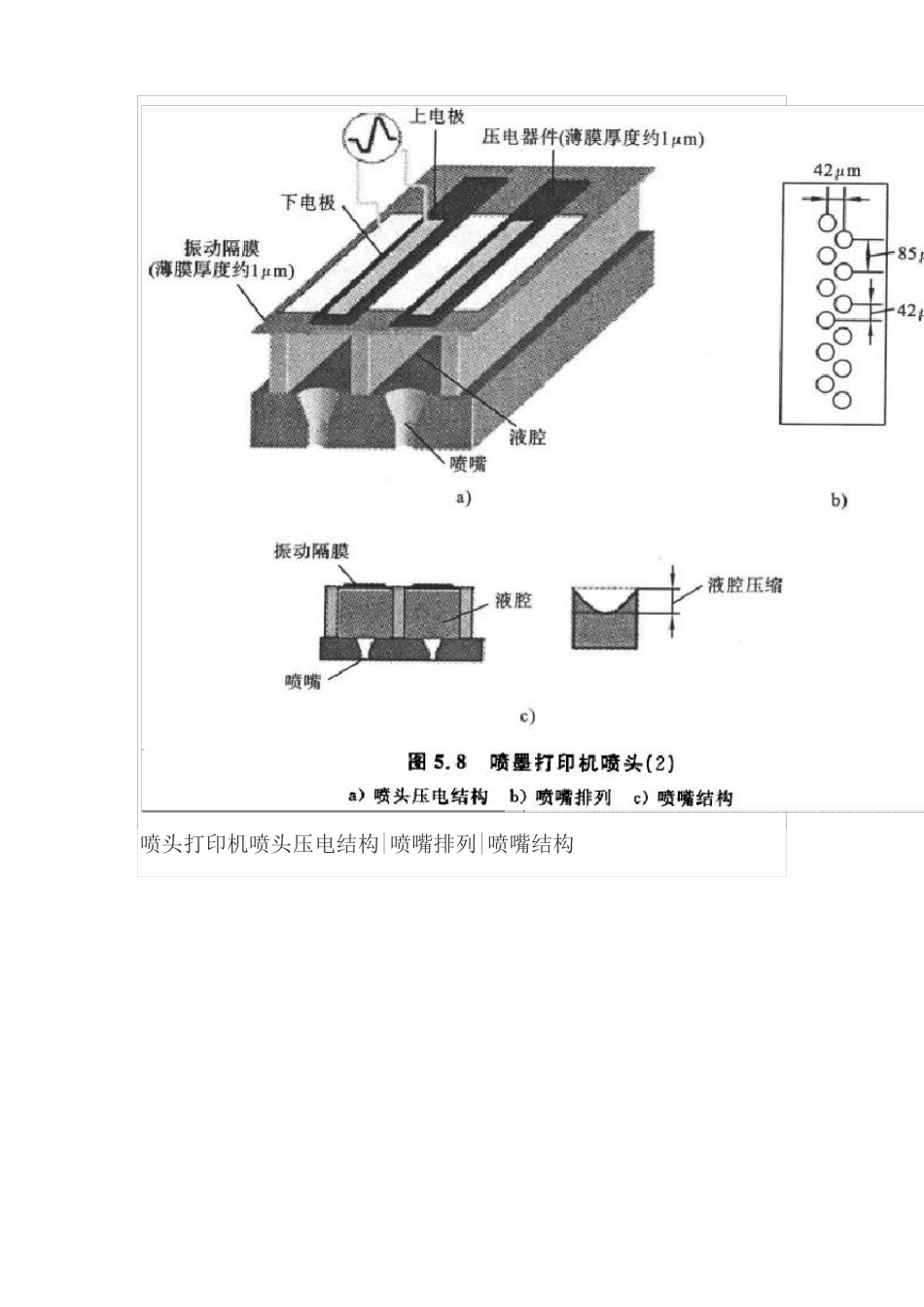

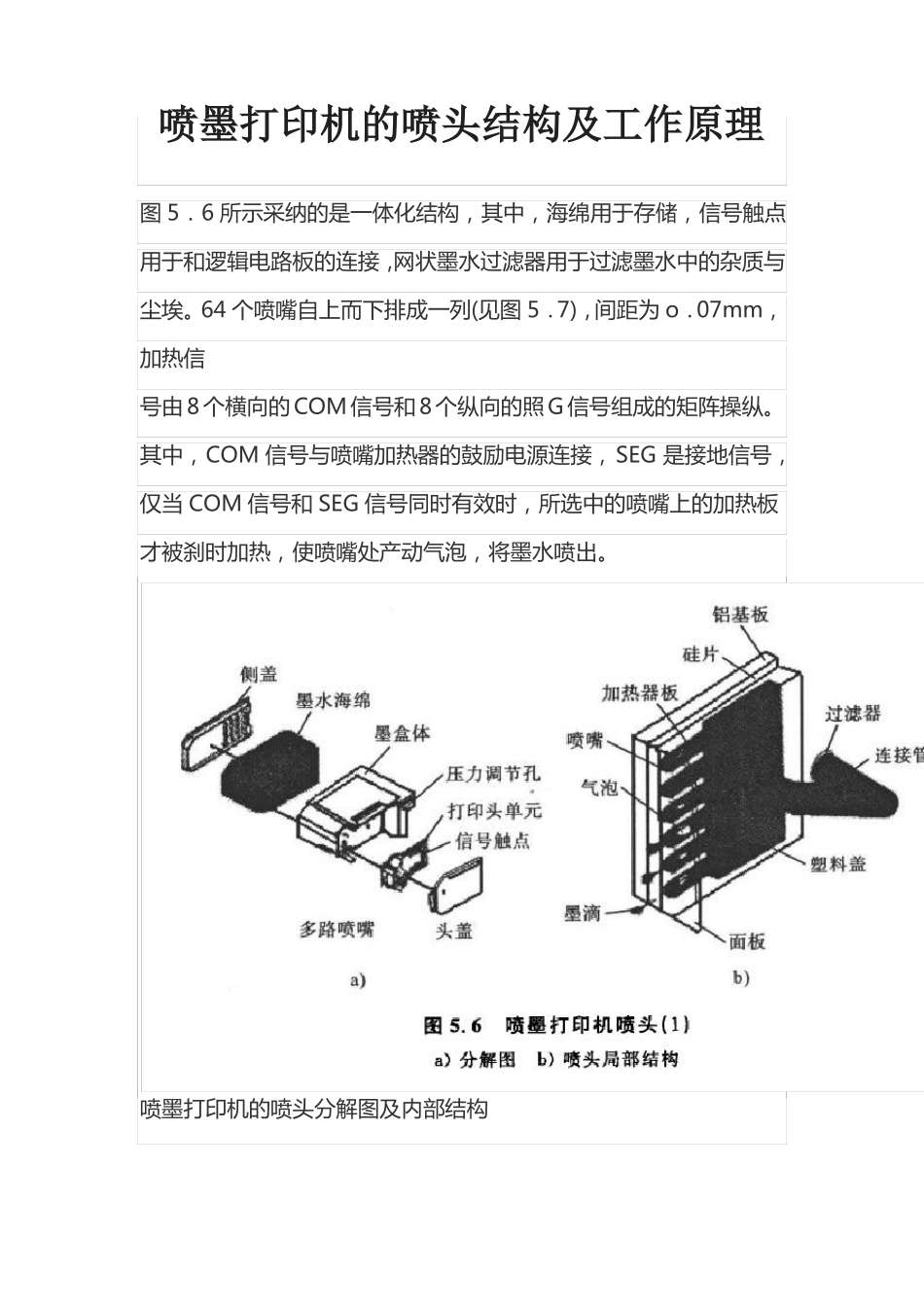

喷墨打印机的喷头结构及工作原理图5．6所示采纳的是一体化结构，其中，海绵用于存储，信号触点用于和逻辑电路板的连接，网状墨水过滤器用于过滤墨水中的杂质与尘埃。64个喷嘴自上而下排成一列(见图5．7)，间距为o．07mm，加热信号由8个横向的COM信号和8个纵向的照G信号组成的矩阵操纵。其中，COM信号与喷嘴加热器的鼓励电源连接，SEG是接地信号，仅当COM信号和SEG信号同时有效时，所选中的喷嘴上的加热板才被刹时加热，使喷嘴处产动气泡，将墨水喷出。喷墨打印机的喷头分解图及内部结构喷嘴与加信号的排列方式图5．8所示为一种喷头，它采纳压电器件驱动。图5．9所示为喷墨经常使用的一些喷孔形式。为取得更小的墨滴体积，以达到更高的分辨率，喷墨喷孔的内径已变得愈来愈小。例如，为喷出14pl的墨滴，喷嘴的内径应为30um为喷出10pl的墨滴，喷孔的内径应为20um。这种小喷头打印机喷头压电结构|喷嘴排列|喷嘴结构喷墨打印机喷孔形式喷孔普遍采纳激光磨削法制作。由于液体表面张力特性的限制，目前喷墨的最小墨滴直径一样只能达到30um。喷射熔融材料的喷头一样由不锈钢喷头堆组成，这些喷头堆由经多层光化学加工的不锈钢片在高温下熟结或焊接而成。经常使用喷墨打印机的的要紧技术参数如表5．1所示。其中，打印分辨率(printingres0lution，又称为解析度)是打印机最强调的性能指标，是衡量打印质量的一个重要标准。打印分辨率一样包括纵向和横向两个方向．它的具体数值大小决定了订印成效。打印分辨率的表示方式有如下几种。经常使用喷墨打印机喷射技术参数(1)每一英寸(1in＝25．4mm，下同)上能打印的墨点数，单位为dpi，这是最多见的一种分辨率表示方式。dpi的数量愈大，分辨率愈高。(2)相邻喷嘴的间距(nozzlepitch)，单位为um，例如xAAR公司有些喷头参数即采纳的此种表示方式。喷嘴的间距愈小，分辨率愈高.(3)喷嘴密度(nozzledensity)，它用每一英寸上的喷嘴数(nozzlesperinch)来表示，单位为npi。喷嘴密度愈大，分辨率愈高。(4)打点能力(addressability，也称为寻址能力)，它用单位长度上拥有的像素点的数量来表示，单位为Pixels／cm或Pixel／inch(简称ppi)，例如Trident公司有些喷头参数的表示。像素(pixel)是组成数码图像(点阵图)的最小的单位。以保家为800×600的图片为例，它是由横向800个格点、纵向600个格点所组成的，在这张图片上共计有800×600＝480000个格点。像素点的数量愈多，分辨率愈高，图像品质愈好。在以上四种有关分辨宰的表示方式中，第二和第三种表示方式实质上与第一种相同。值得注意的是，若是不考虑墨点之间彼此里合的问题，描述dpi的数字能够无穷地提升，而打印质量却可不能提高，乃至下降。因此，要有效提升如i的数值，必需要以足够小的墨点为前提，即足够小的墨滴体积。只有墨滴足够小，较高的打印精度要求才是现实的，才能够最终提高打印品质。因此，减小墨滴体积、精准操纵墨滴在纸上的沉积位置和墨点形状，减少墨滴的喷溅，便成为喷墨打印机厂商在提高打印质量方面要着重攻克的技术难题。
