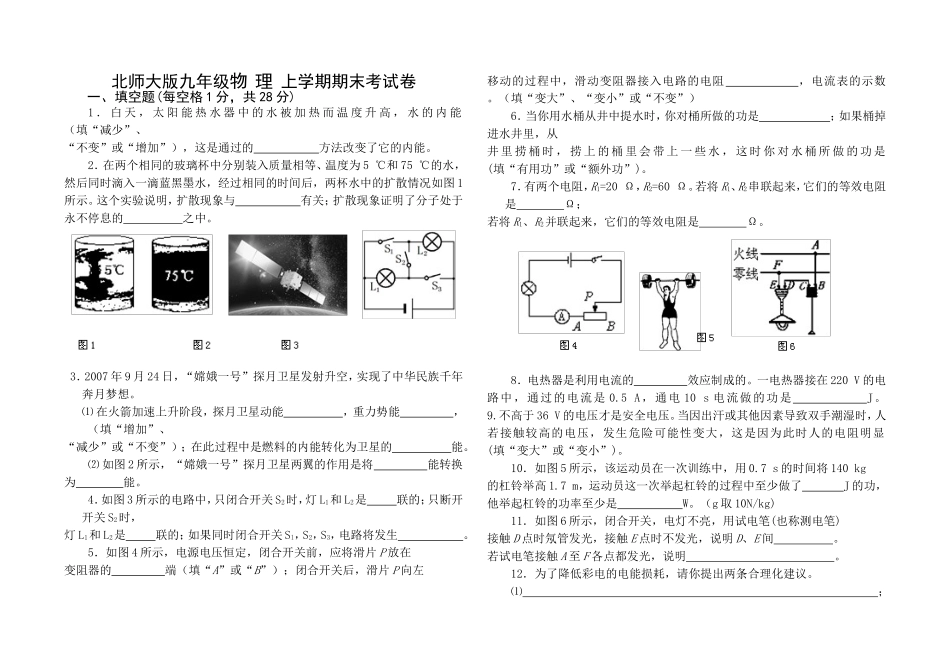

北师大版九年级物理上学期期末考试卷一、填空题(每空格1分，共28分)1．白天，太阳能热水器中的水被加热而温度升高，水的内能（填“减少”、“不变”或“增加”），这是通过的方法改变了它的内能。2．在两个相同的玻璃杯中分别装入质量相等、温度为5℃和75℃的水，然后同时滴入一滴蓝黑墨水，经过相同的时间后，两杯水中的扩散情况如图1所示。这个实验说明，扩散现象与有关；扩散现象证明了分子处于永不停息的之中。3．2007年9月24日，“嫦娥一号”探月卫星发射升空，实现了中华民族千年奔月梦想。⑴在火箭加速上升阶段，探月卫星动能，重力势能，（填“增加”、“减少”或“不变”）；在此过程中是燃料的内能转化为卫星的能。⑵如图2所示，“嫦娥一号”探月卫星两翼的作用是将能转换为能。4．如图3所示的电路中，只闭合开关S2时，灯L1和L2是联的；只断开开关S2时，灯L1和L2是联的；如果同时闭合开关Sl，S2，S3，电路将发生。5．如图4所示，电源电压恒定，闭合开关前，应将滑片P放在变阻器的端（填“A”或“B”）；闭合开关后，滑片P向左移动的过程中，滑动变阻器接入电路的电阻，电流表的示数。（填“变大”、“变小”或“不变”）6．当你用水桶从井中提水时，你对桶所做的功是；如果桶掉进水井里，从井里捞桶时，捞上的桶里会带上一些水，这时你对水桶所做的功是(填“有用功”或“额外功”)。7．有两个电阻，R1=20Ω，R2=60Ω。若将R1、R2串联起来，它们的等效电阻是Ω；若将R1、R2并联起来，它们的等效电阻是Ω。8．电热器是利用电流的效应制成的。一电热器接在220V的电路中，通过的电流是0.5A，通电10s电流做的功是J。9.不高于36V的电压才是安全电压。当因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险可能性变大，这是因为此时人的电阻明显(填“变大”或“变小”)。10．如图5所示，该运动员在一次训练中，用0.7s的时间将140kg的杠铃举高1.7m，运动员这一次举起杠铃的过程中至少做了J的功，他举起杠铃的功率至少是W。（g取10N/kg)11．如图6所示，闭合开关，电灯不亮，用试电笔(也称测电笔)接触D点时氖管发光，接触E点时不发光，说明D、E间。若试电笔接触A至F各点都发光，说明。12．为了降低彩电的电能损耗，请你提出两条合理化建议。⑴；⑵．二、单项选择题(每小题2分，共18分)13．一只普通家用白炽电灯正常发光时通过的电流约为…………（）A、200AB、20AC、0.2AD、20mA14．各式的剪刀都是一些不同的杠杆，要剪较硬的物体，下图中最合适的是（）15．电灯的亮度取决于………………（）A.加在电灯两端的电压B.通过电灯的电流C.电灯的额定功率D.电灯的实际功率16.下列四组物质中，都属于绝缘材料的是………………………（）A.水银、大地、海水B.塑料、橡胶、陶瓷C.人体、玻璃、塑料尺D.湿木材、陶瓷、油17．制成家庭电路中熔丝的常用材料是……………………………()A.铁B．铜C．铝D．铅锑合金18．家用电器中大功率电子元件在工作时会产生较多热量，为了尽快散热，通常在大功率元件上加装金属散热片。下列四种材料中，选作散热片最好的材料是………………（）物质铝铁锌铅比热容C／×103J·kg-1·℃-10.880.460.390.13A．铝B．铁C锌D．铅19．传感器在日常生活中的应用越来越广泛，温度传感器（实质是自动开关）是其中的一种。某一食品消毒柜就是利用温度传感器来自动控制电路的。常温下，该温度传感器是闭合的；当温度达到某一设定值时，传感器自动断开，从而切断整个电路。下列关于该消毒柜的几种电路图中（图中S为电源开关），连接正确的是…………………………………（）20．如右下图所示，当闭合开关S后，发现小灯泡不亮，电流表无示数，用电压表测量发现：：=3V，=0，=0，=3V，则故障可能是（）A.电流表断路了B．小灯泡灯丝断了C．小灯泡被短路了D．开关接触不良21．用天然气作燃料，因为它具有……………………………………（）A.较大的比热容B.较低的沸点C.较大的热值D.较高的凝固点三、作图题(每小题2分，共4分)22．完成图10中三线插座与家庭电路的连接。23．如图11所示，一轻质杠杆OA在力F1、F2的作用下处于静止状态．是力F2的力臂，请在图中画出F1的力臂...
