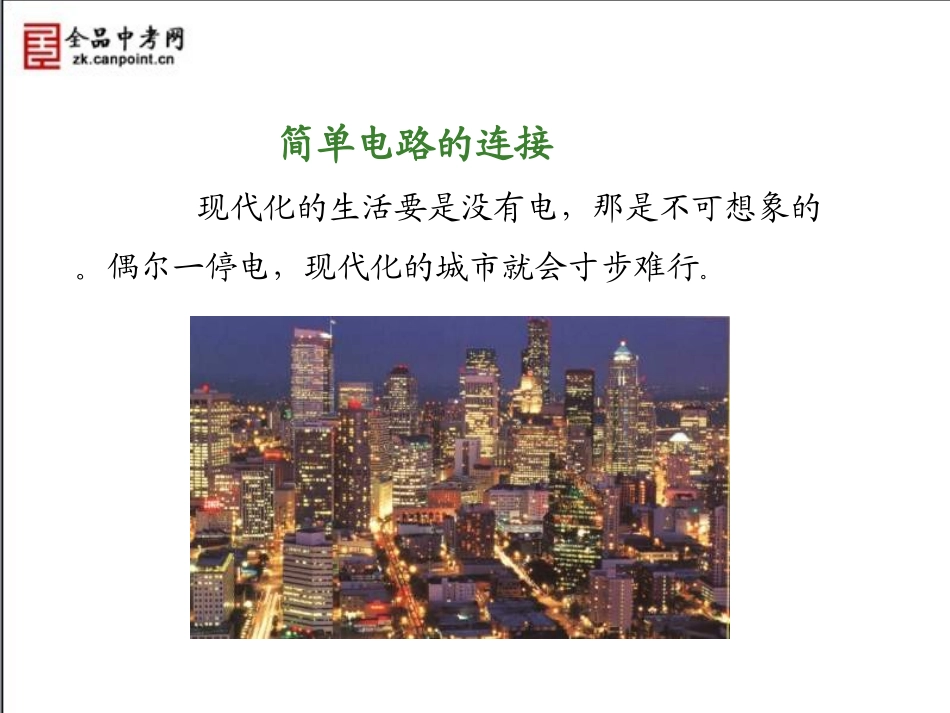

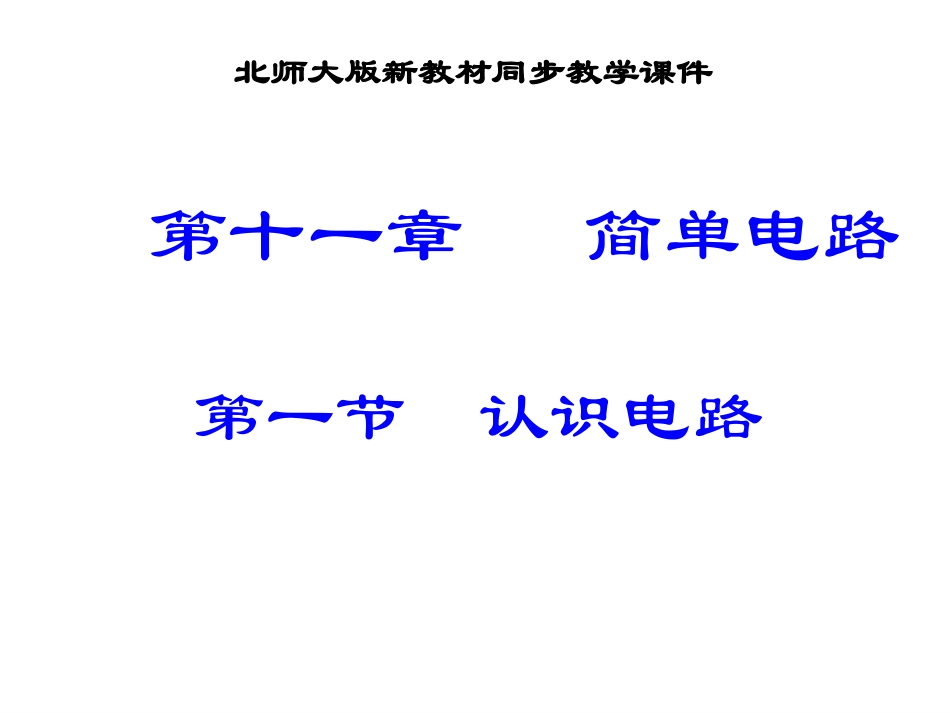

第十一章简单电路第一节认识电路北师大版新教材同步教学课件现代化的生活要是没有电，那是不可想象的。偶尔一停电，现代化的城市就会寸步难行。简单电路的连接图：试试看:使小电珠发光一、电路:用导线把电源、用电器、开关连接起来组成电流的路径。认识电路组成：电路是把电源、开关、用电器用导线连接起来组成电流的路径。常见的电源电源的正极通常标有什么符号？负极通常标有什么符号？常见的开关开关在连入电路时应该处于什么状态？通路、断路、短路：1、通路：处处连通的电路。2、断路：断开的电路。3、短路：不经用电器直接用导线把电源两极连接起来的电路。电路图用规定的符号表示电路中的元件,把这些符号用代表导线的线段连接起来,就可以表示由实物组成的电路,这种图就叫做电路图.几种元件符号:实物图电路图使用统一规定的符号；尽量避免交叉；连线横平竖直，尽量使电路图简洁美观；元件布局合理；电源、开关、用电器不能接在拐角处；电路图中元件的位置要和实物图对应。练习：手电筒的电池、灯泡、开关是怎样连接的？一般手电筒的外壳是用金属制做的，它起了什么作用？塑料外壳的手电筒，用什么办法来连接电池和灯泡？试着画出图中手电筒的电路图。解答：①金属外壳起导线作用。②塑料外壳的手电筒用导线连接电池和灯泡。当堂检测：1、把_________、_________、_________用_________连接起来，就组成了电路，只有电路_________时，电路中才有电流。2、电源在电路中是_________电能的装置，用电器是_________的装置，导线是_________电能的，而开关是____________的。电源用电器开关导线闭合提供消耗电能输送控制电路通断3．正确画出下表中所列出电器的符号：器件电池组灯泡电动机电铃开关交叉相连导线符号6．（2011山东日照）如下图所示，四个电路图中与右边实物图对应的是()SASBSCSD图3C5．某同学参加物理兴趣小组活动，连成了如图所示电路，那么当S1、S2都闭合时，发光灯泡是_________；当S1断开、S2闭合时，发光灯泡是_________。L2L1和L27．试根据图中实物连接情况，在方框中画出相应的电路图。
