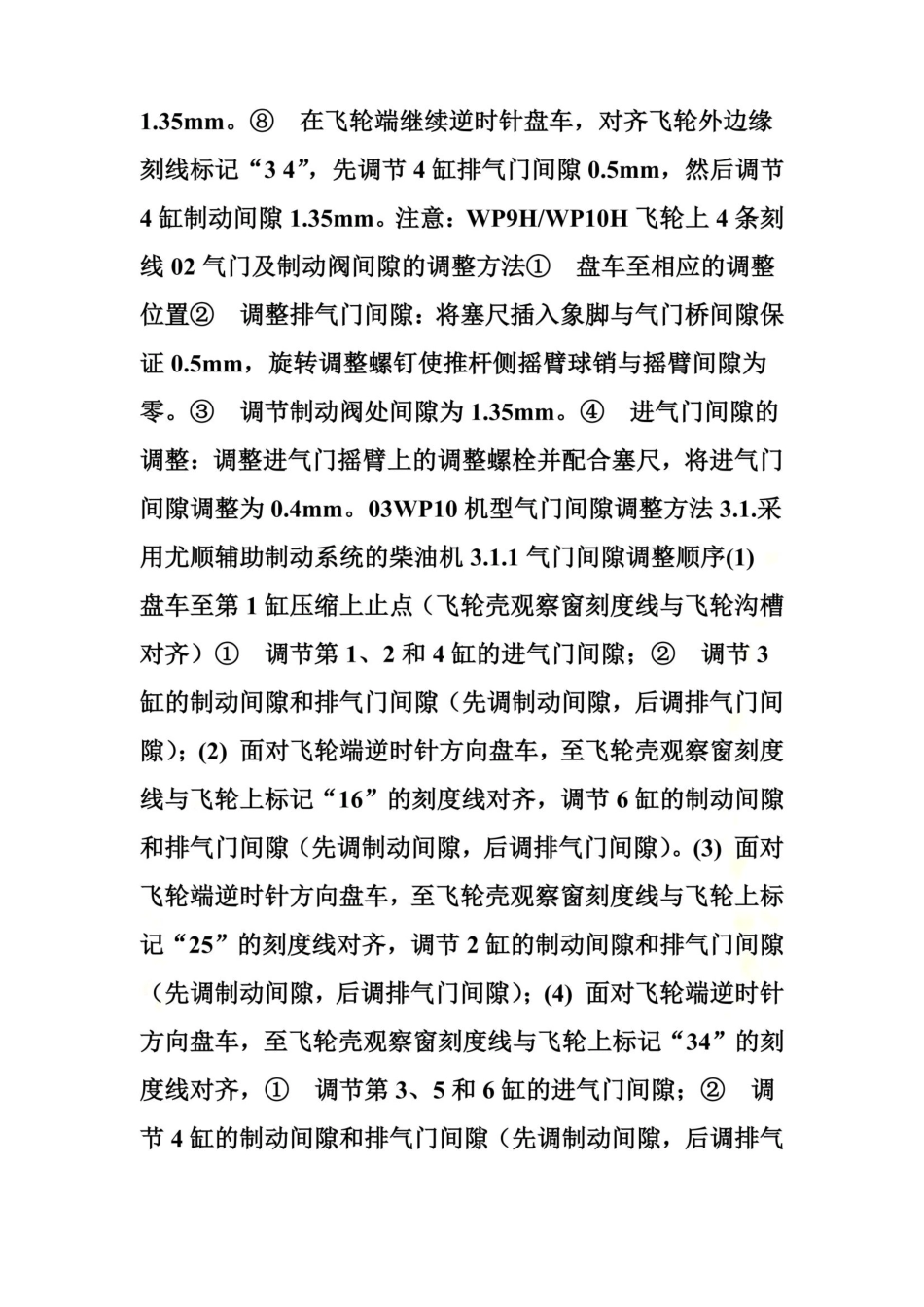

潍柴所有机型各个间隙调整方法潍柴所有机型各个间隙调整方法排气门及制动间隙的调整WP9H/WP10HWP9H/WP10H采用皆可博制动，飞轮外侧圆周上除了转速孔，正时刻线，还有三条正时刻线。在刻线上方刻有“16”“25”“34”数字，调整气门间隙时按照特定的顺序盘车使刻线和飞轮壳刻线对齐，并调整相应缸的排气门间隙和排气制动器间隙。1①盘车至1缸压缩上止点（对齐OT标记，第6缸进气门打开），调整第1、2、4缸进气门间隙为0.4mm。②在飞轮端逆时针盘车，对齐飞轮外边缘刻线标记“16”，将先调节1缸排气门间隙0.5mm，然后调节1缸制动间隙1.35mm。③在飞轮端继续逆时针盘车，对齐飞轮外边缘刻线标记“25”，先调节5缸排气门间隙0.5mm，然后调节5缸制动间隙1.35mm。④在飞轮端继续逆时针盘车，对齐飞轮外边缘刻线标记“34”，先调节3缸排气门间隙0.5mm，然后调节3缸制动间隙1.35mm。⑤在飞轮端继续逆时针盘车，（对齐OT标记，第6缸压缩上止点）调节第3、5、6缸进气门间隙0.4mm。⑥在飞轮端继续逆时针盘车，对齐飞轮外边缘刻线标记“16”，先调节6缸排气门间隙0.5mm，然后调节6缸制动间隙1.35mm。⑦在飞轮端继续逆时针盘车，对齐飞轮外边缘刻线标记“25”，先调节2缸排气门间隙0.5mm，然后调节2缸制动间隙盘车至飞轮上“25”刻线与飞轮壳OT刻线对齐，调节摇臂2的制动间隙和排气门间隙（先调制动间隙，后调排气门间隙）；(7)在飞轮端逆时针盘车至飞轮上“34”刻线与飞轮壳OT刻线对齐，调节摇臂4的制动间隙和排气门间隙（先调制动间隙，后调排气门间隙）；(8)在飞轮端逆时针盘车至飞轮上“16”刻线与飞轮壳OT刻线对齐，调节摇臂1的制动间隙和排气门间隙（先调制动间隙，后调排气门间隙）；3.2.2排气门间隙及制动间隙调整方法（1）盘车至相应的调整位置（2）排气门间隙调整：将塞尺插入排气门桥与排气摇臂的垫块之间，调节推杆侧调整螺栓，保持气门桥间隙为4.06mm；（3）EVB间隙调整：将塞尺插入排气门桥与支架之间，调整制动间隙为0.4mm。WP12/13机型气门间隙调整方法：1.检查、调整进排气门间隙a.普通机型气门间隙调整①柴油机冷车状态下，正盘车（按柴油机运转方向）到1、6缸上止点，此时飞轮上的刻槽与观察孔盖板上的指针对齐。②拆下缸盖上的气门摇臂罩，判断1缸或是6缸处压缩冲程（处于压缩冲程的气缸进排气门与摇臂间都有间隙）③按表10用塞尺检查气门桥上平面与气门摇臂间的间隙，若间隙过大或过小，可通过调整摇臂上的调整螺栓来达到上述间隙要求。④检查完1缸或6缸后，再正盘车360°，使6缸或1缸处于工作冲程，检查调整剩余的气门。①活塞位于压缩上止点位置。②松开螺母1调整螺栓1，直到与气门桥的接触间隙为0③松开螺母2调整调整螺栓2，在调整螺栓2与气门桥之间插入0.6mm，转动调整螺栓直到塞尺无间隙，保持次状态，锁紧螺母④调整螺栓1，在气门桥与调整螺栓1之间插入0.4mm塞尺，调整螺栓1，至小活塞到底夹住塞尺为止，保持此状态，锁紧螺母c.采用尤顺辅助制动系统机型①盘车至第1缸压缩上止点（飞轮壳观察窗刻度线与飞轮沟槽对齐）调整第1、2和4缸的进气门间隙，进气门间隙0.4mm;调节3缸的制动间隙和排气门间隙（先调制动间隙，后调排气门间隙）；②面对飞轮端逆时针方向盘车，至飞轮壳观察刻度线与飞轮上标记“16”的刻度线对齐，调整6缸的制动间隙和排气门间隙（先调制动间隙，后调排气门间隙）③面对飞轮端逆时针方向盘车，至飞轮壳观察窗刻度线与飞轮上标记“25”的刻度线对齐，调节2缸的制动间隙和排气门间隙（先调制动间隙，后调排气门间隙）；④面对飞轮端逆时针方向盘车，至飞轮壳观察窗刻度线与飞轮上标记“34”的刻度线对齐。调节第3、5和6缸的进气门间隙，进气门间隙0.4mm；调节4缸的制动间隙和排气门间隙（先调制动间隙，后调排气门间隙）；⑤面对飞轮端逆时针方向盘车，至飞轮壳观察窗刻度线与飞轮上标记“16”的刻度线对齐，调节1缸的制动间隙和排气门间隙（先调制动间隙，后调排气门间隙）；⑥面对飞轮端逆时针方向盘车，至飞轮壳观察窗刻度线与飞轮上标记“25”的刻度线对齐，调节5缸的制动间隙和排气门间隙（先调制动间隙，后调排气门间隙）；①排气门间隙及制动...
