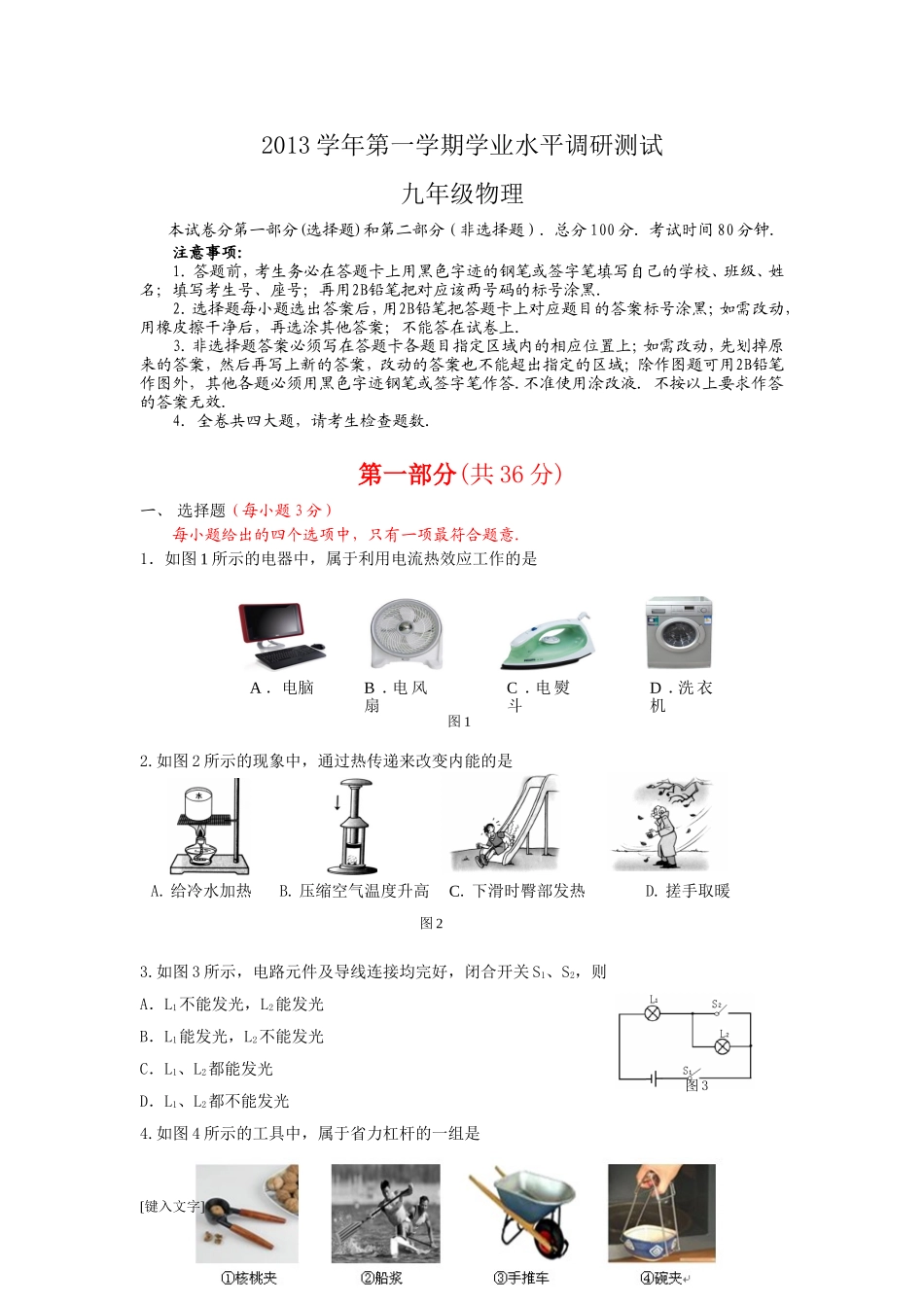

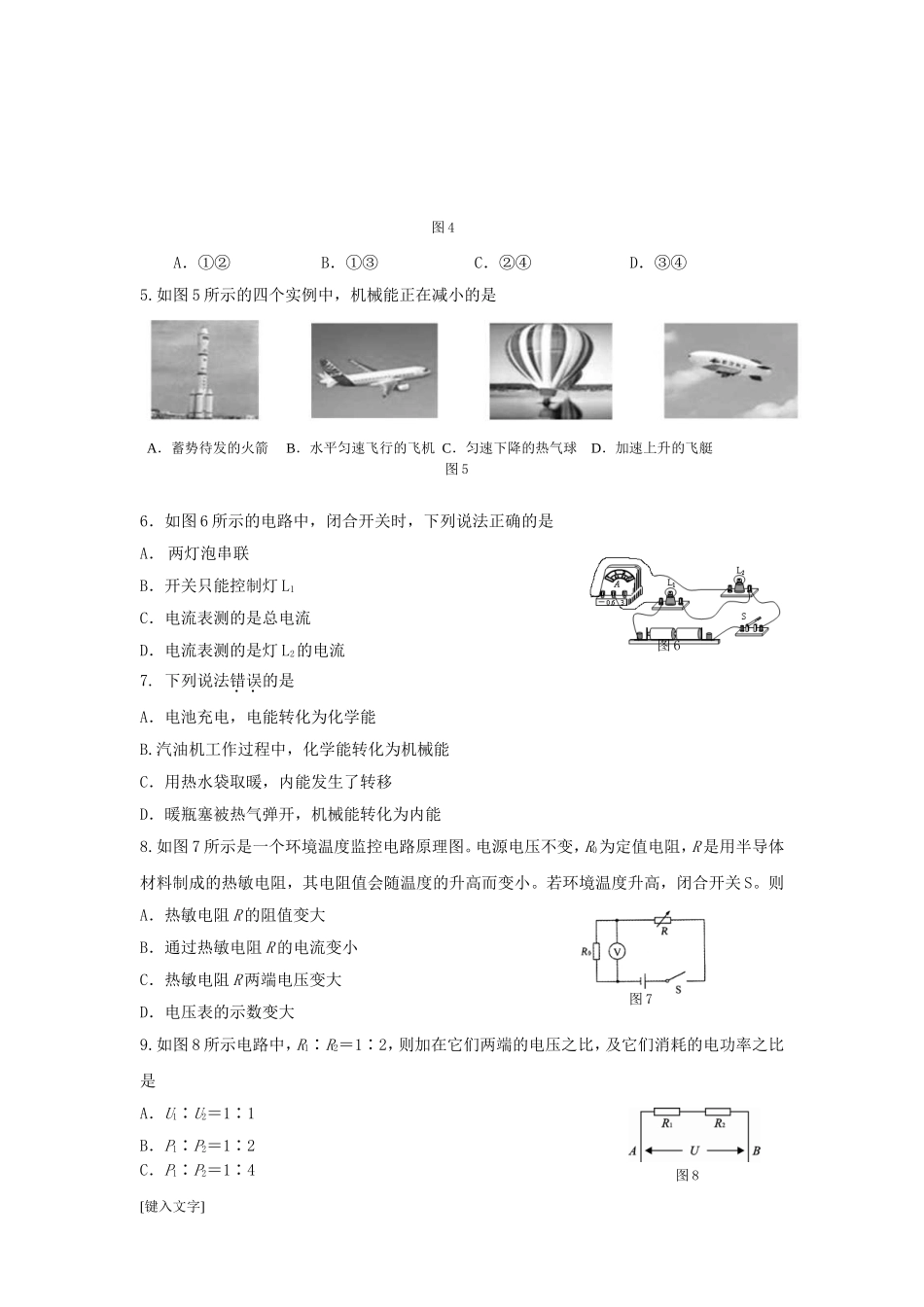

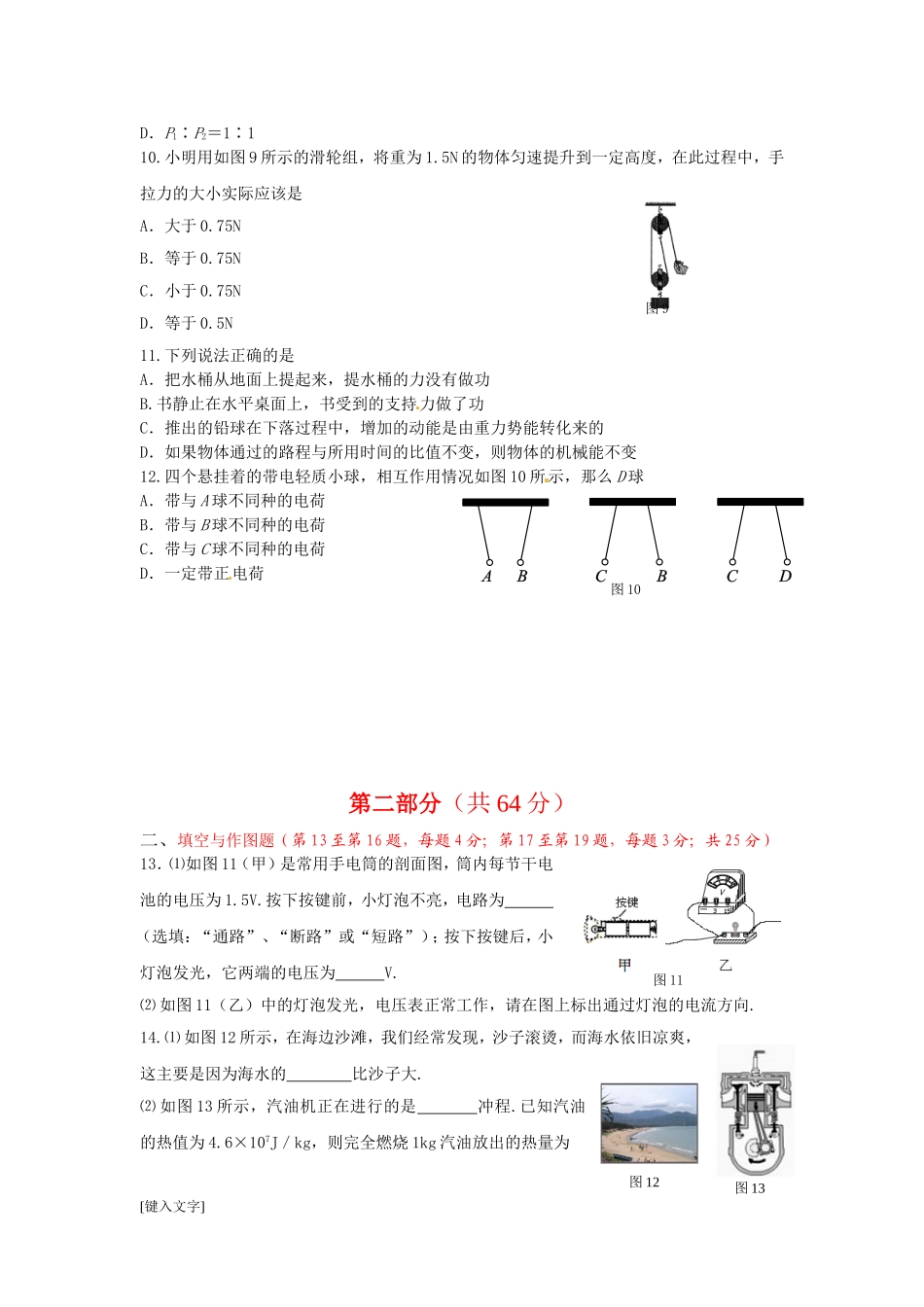

2013学年第一学期学业水平调研测试九年级物理本试卷分第一部分(选择题)和第二部分（非选择题）．总分100分．考试时间80分钟．注意事项:1．答题前，考生务必在答题卡上用黑色字迹的钢笔或签字笔填写自己的学校、班级、姓名；填写考生号、座号；再用2B铅笔把对应该两号码的标号涂黑．2．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上．3．非选择题答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；除作图题可用2B铅笔作图外，其他各题必须用黑色字迹钢笔或签字笔作答.不准使用涂改液．不按以上要求作答的答案无效．4．全卷共四大题，请考生检查题数．第一部分(共36分)一、选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意.1．如图1所示的电器中，属于利用电流热效应工作的是2.如图2所示的现象中，通过热传递来改变内能的是3.如图3所示，电路元件及导线连接均完好，闭合开关S1、S2，则A．L1不能发光，L2能发光B．L1能发光，L2不能发光C．L1、L2都能发光D．L1、L2都不能发光4.如图4所示的工具中，属于省力杠杆的一组是[键入文字]A．电脑B．电风扇C．电熨斗D．洗衣机A.给冷水加热B.压缩空气温度升高C.下滑时臀部发热D.搓手取暖图3图2图1A．①②B．①③C．②④D．③④5.如图5所示的四个实例中，机械能正在减小的是A．蓄势待发的火箭B．水平匀速飞行的飞机C．匀速下降的热气球D．加速上升的飞艇6．如图6所示的电路中，闭合开关时，下列说法正确的是A．两灯泡串联B．开关只能控制灯L1C．电流表测的是总电流D．电流表测的是灯L2的电流7.下列说法错误的是A．电池充电，电能转化为化学能B.汽油机工作过程中，化学能转化为机械能C．用热水袋取暖，内能发生了转移D．暖瓶塞被热气弹开，机械能转化为内能8.如图7所示是一个环境温度监控电路原理图。电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小。若环境温度升高，闭合开关S。则A．热敏电阻R的阻值变大B．通过热敏电阻R的电流变小C．热敏电阻R两端电压变大D．电压表的示数变大9.如图8所示电路中，R1∶R2＝1∶2，则加在它们两端的电压之比，及它们消耗的电功率之比是A．U1∶U2＝1∶1B．P1∶P2＝1∶2C．P1∶P2＝1∶4[键入文字]图4图5图8图6图7D．P1∶P2＝1∶110.小明用如图9所示的滑轮组，将重为1.5N的物体匀速提升到一定高度，在此过程中，手拉力的大小实际应该是A．大于0.75NB．等于0.75NC．小于0.75ND．等于0.5N11.下列说法正确的是A．把水桶从地面上提起来，提水桶的力没有做功B.书静止在水平桌面上，书受到的支持力做了功C．推出的铅球在下落过程中，增加的动能是由重力势能转化来的D．如果物体通过的路程与所用时间的比值不变，则物体的机械能不变12.四个悬挂着的带电轻质小球，相互作用情况如图10所示，那么D球A．带与A球不同种的电荷B．带与B球不同种的电荷C．带与C球不同种的电荷D．一定带正电荷第二部分（共64分）二、填空与作图题（第13至第16题，每题4分；第17至第19题，每题3分；共25分）13．⑴如图11（甲）是常用手电筒的剖面图，筒内每节干电池的电压为1.5V.按下按键前，小灯泡不亮，电路为（选填：“通路”、“断路”或“短路”）；按下按键后，小灯泡发光，它两端的电压为V.⑵如图11（乙）中的灯泡发光，电压表正常工作，请在图上标出通过灯泡的电流方向.14.⑴如图12所示，在海边沙滩，我们经常发现，沙子滚烫，而海水依旧凉爽，这主要是因为海水的比沙子大.⑵如图13所示，汽油机正在进行的是冲程.已知汽油的热值为4.6×107J／kg，则完全燃烧1kg汽油放出的热量为[键入文字]图12图10图9图11图13J.15.一盏标有“220V100W”的白炽灯正常发光时的电阻为Ω；“220V100W”的白炽灯与“220V20W”的节能灯均正常工作时亮度相当，若两灯都正常工作，分别消耗1kW·h的电能，节能灯比白炽灯多工作h.16.如图14所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变.闭合开关S后，当滑片P从a端移动到b端...
