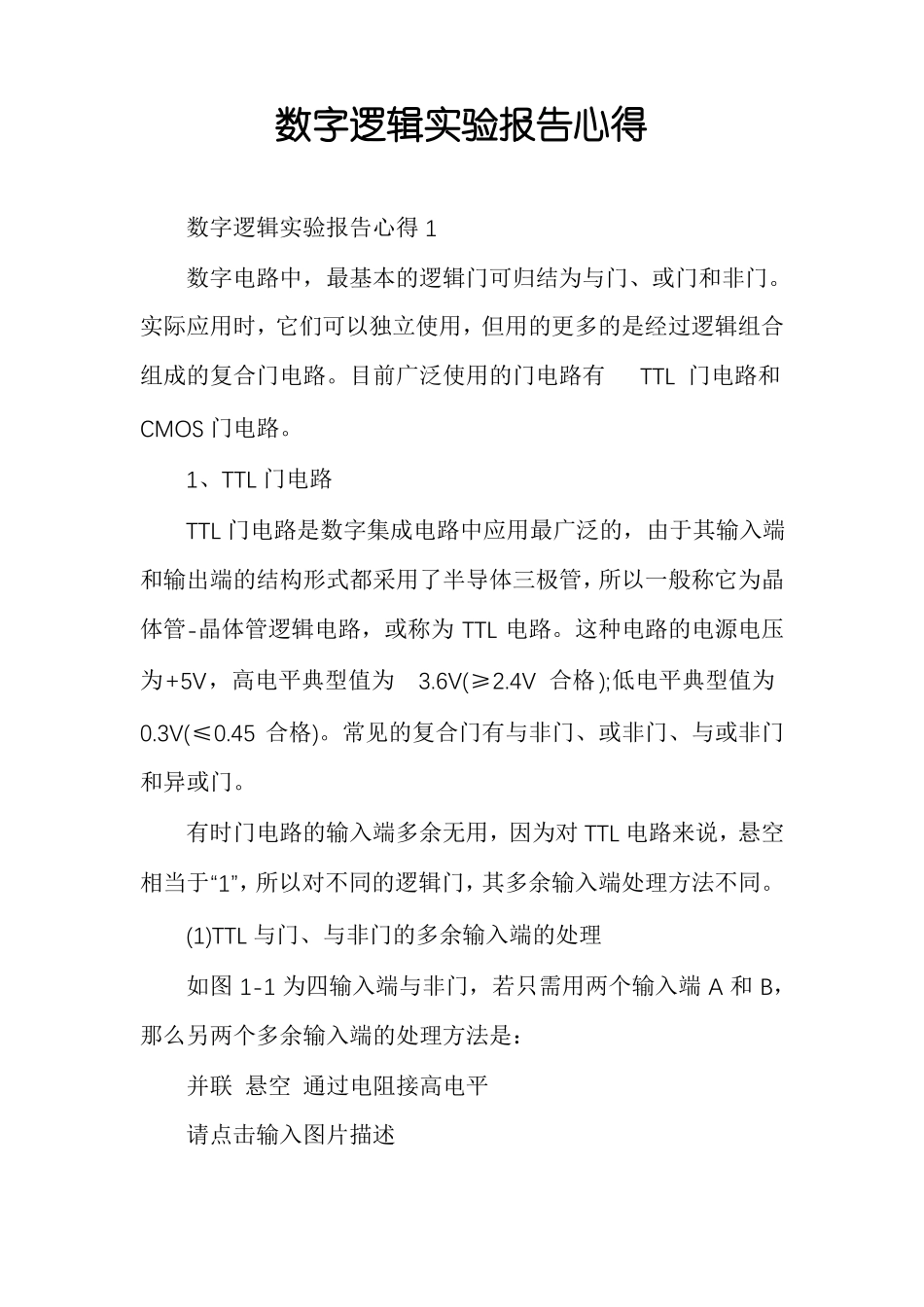

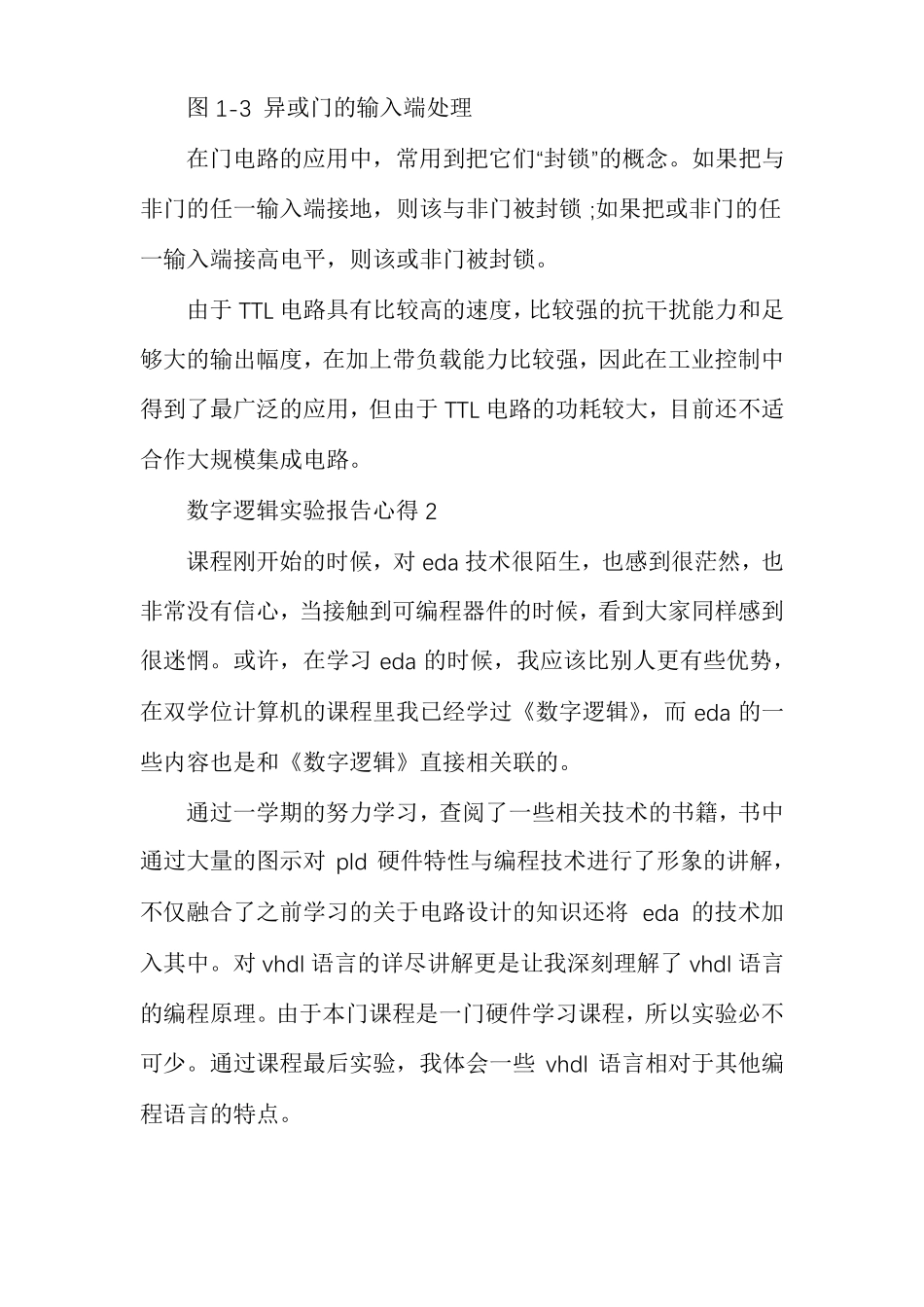

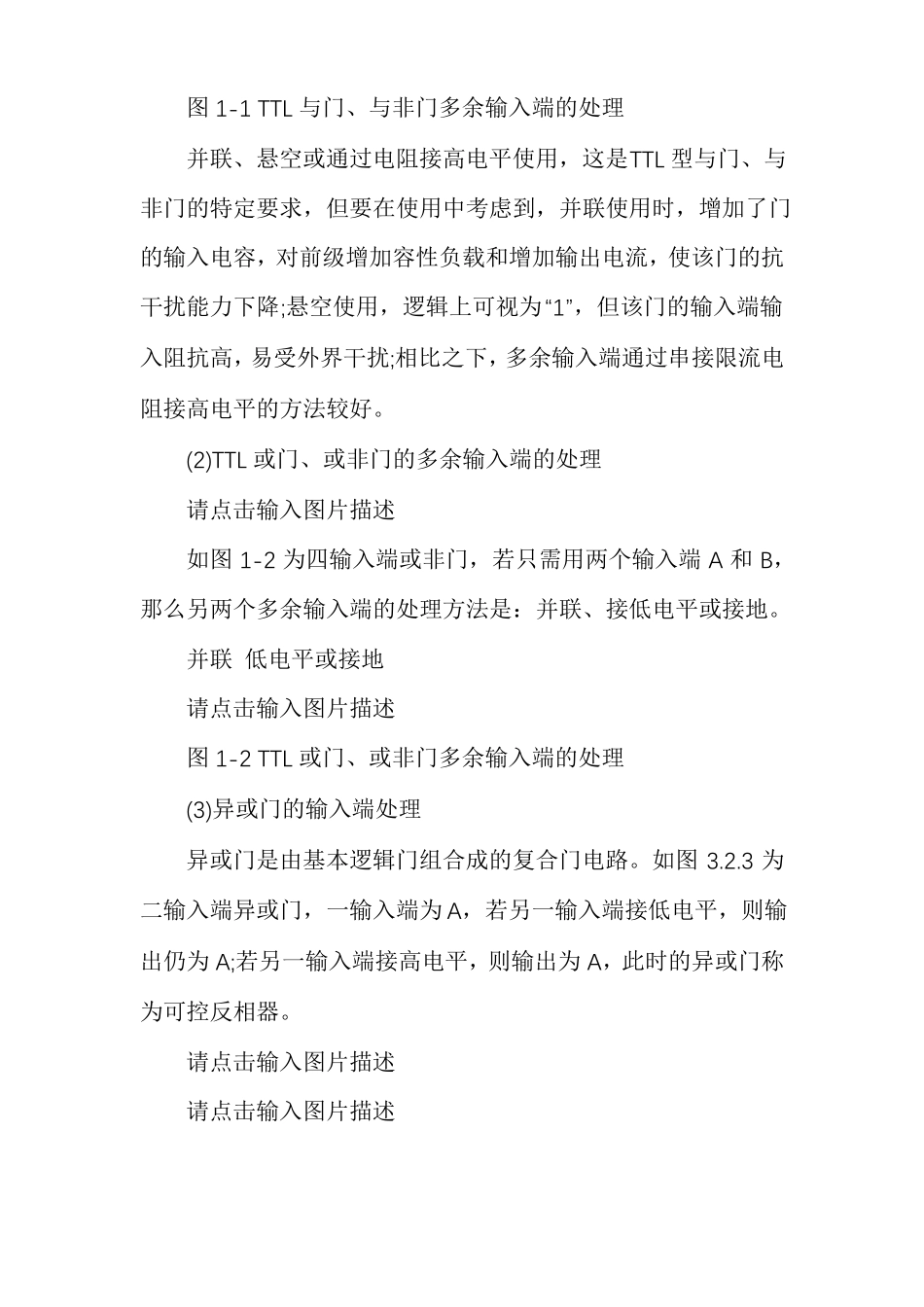

数字逻辑实验报告心得数字逻辑实验报告心得1数字电路中，最基本的逻辑门可归结为与门、或门和非门。实际应用时，它们可以独立使用，但用的更多的是经过逻辑组合组成的复合门电路。目前广泛使用的门电路有TTL门电路和CMOS门电路。1、TTL门电路TTL门电路是数字集成电路中应用最广泛的，由于其输入端和输出端的结构形式都采用了半导体三极管，所以一般称它为晶体管-晶体管逻辑电路，或称为TTL电路。这种电路的电源电压为+5V，高电平典型值为3.6V(≥2.4V合格);低电平典型值为0.3V(≤0.45合格)。常见的复合门有与非门、或非门、与或非门和异或门。有时门电路的输入端多余无用，因为对TTL电路来说，悬空相当于“1”，所以对不同的逻辑门，其多余输入端处理方法不同。(1)TTL与门、与非门的多余输入端的处理如图1-1为四输入端与非门，若只需用两个输入端A和B，那么另两个多余输入端的处理方法是：并联悬空通过电阻接高电平请点击输入图片描述图1-1TTL与门、与非门多余输入端的处理并联、悬空或通过电阻接高电平使用，这是TTL型与门、与非门的特定要求，但要在使用中考虑到，并联使用时，增加了门的输入电容，对前级增加容性负载和增加输出电流，使该门的抗干扰能力下降;悬空使用，逻辑上可视为“1”，但该门的输入端输入阻抗高，易受外界干扰;相比之下，多余输入端通过串接限流电阻接高电平的方法较好。(2)TTL或门、或非门的多余输入端的处理请点击输入图片描述如图1-2为四输入端或非门，若只需用两个输入端A和B，那么另两个多余输入端的处理方法是：并联、接低电平或接地。并联低电平或接地请点击输入图片描述图1-2TTL或门、或非门多余输入端的处理(3)异或门的输入端处理异或门是由基本逻辑门组合成的复合门电路。如图3.2.3为二输入端异或门，一输入端为A，若另一输入端接低电平，则输出仍为A;若另一输入端接高电平，则输出为A，此时的异或门称为可控反相器。请点击输入图片描述请点击输入图片描述图1-3异或门的输入端处理在门电路的应用中，常用到把它们“封锁”的概念。如果把与非门的任一输入端接地，则该与非门被封锁;如果把或非门的任一输入端接高电平，则该或非门被封锁。由于TTL电路具有比较高的速度，比较强的抗干扰能力和足够大的输出幅度，在加上带负载能力比较强，因此在工业控制中得到了最广泛的应用，但由于TTL电路的功耗较大，目前还不适合作大规模集成电路。数字逻辑实验报告心得2课程刚开始的时候，对eda技术很陌生，也感到很茫然，也非常没有信心，当接触到可编程器件的时候，看到大家同样感到很迷惘。或许，在学习eda的时候，我应该比别人更有些优势，在双学位计算机的课程里我已经学过《数字逻辑》，而eda的一些内容也是和《数字逻辑》直接相关联的。通过一学期的努力学习，查阅了一些相关技术的书籍，书中通过大量的图示对pld硬件特性与编程技术进行了形象的讲解，不仅融合了之前学习的关于电路设计的知识还将eda的技术加入其中。对vhdl语言的详尽讲解更是让我深刻理解了vhdl语言的编程原理。由于本门课程是一门硬件学习课程，所以实验必不可少。通过课程最后实验，我体会一些vhdl语言相对于其他编程语言的特点。在接触vhdl语言之前，我已经学习了c语言，汇编语言，而相对于这些语言的学习，，vhdl具有明显的特点。这不仅仅是由于vhdl作为一种硬件描述语言的学习需要了解较多的数字逻辑方面的硬件电路知识，包括目标芯片基本结构方面的知识更重要的是由于vhdl描述的对象始终是客观的电路系统。由于电路系统内部的子系统乃至部分元器件的工作状态和工作方式可以是相互独立、互不相关的，也可以是互为因果的。这表明，在任一时刻，电路系统可以有许多相关和不相关的事件同时并行发生。例如可以在多个独立的模块中同时入行不同方式的数据交换和控制信号传输，这种并行工作方式是任何一种基于cpu的软件程序语言所无法描绘和实现的。传统的软件编程语言只能根据cpu的工作方式，以排队式指令的形式来对特定的事件和信息进行控制或接收。在cpu工作的任一时间段内只能完成一种操作。因此，任何复杂的程序在一个单cpu的计算机中的运行，永远是单向和一维的。因而程序设计者也几...
