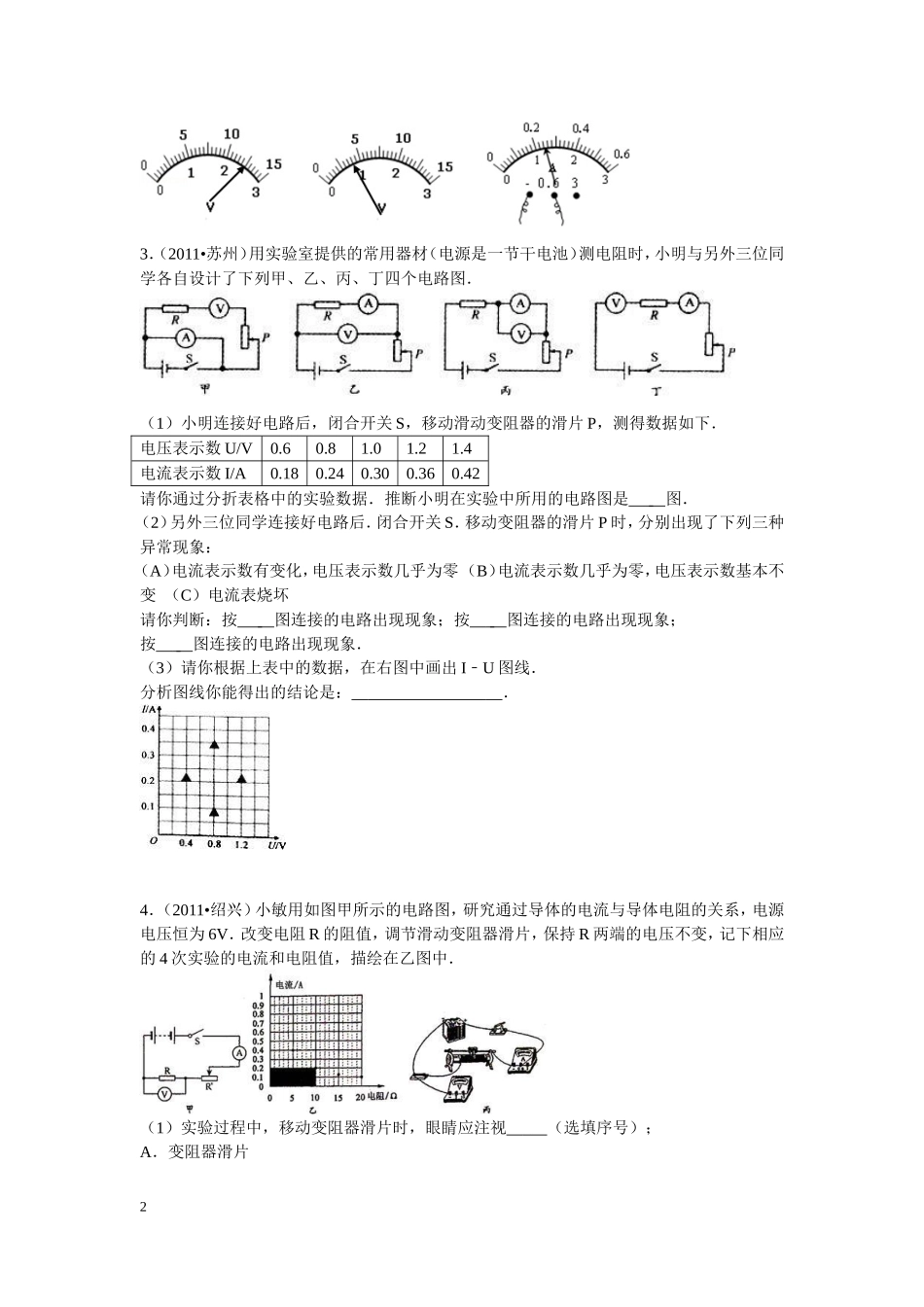

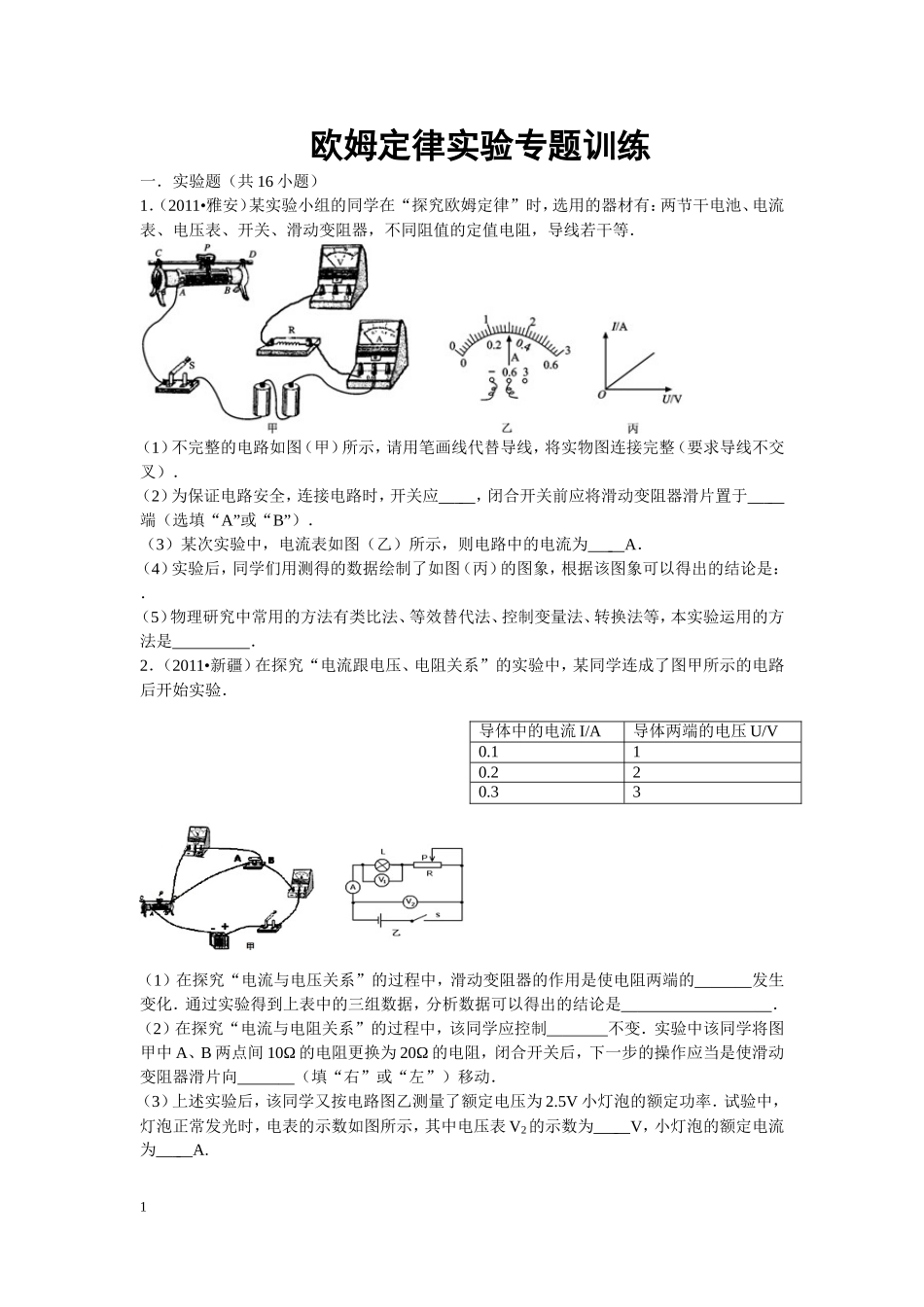

欧姆定律实验专题训练一．实验题（共16小题）1．（2011•雅安）某实验小组的同学在“探究欧姆定律”时，选用的器材有：两节干电池、电流表、电压表、开关、滑动变阻器，不同阻值的定值电阻，导线若干等．（1）不完整的电路如图（甲）所示，请用笔画线代替导线，将实物图连接完整（要求导线不交叉）．（2）为保证电路安全，连接电路时，开关应，闭合开关前应将滑动变阻器滑片置于端（选填“A”或“B”）．（3）某次实验中，电流表如图（乙）所示，则电路中的电流为A．（4）实验后，同学们用测得的数据绘制了如图（丙）的图象，根据该图象可以得出的结论是：．（5）物理研究中常用的方法有类比法、等效替代法、控制变量法、转换法等，本实验运用的方法是．2．（2011•新疆）在探究“电流跟电压、电阻关系”的实验中，某同学连成了图甲所示的电路后开始实验．（1）在探究“电流与电压关系”的过程中，滑动变阻器的作用是使电阻两端的发生变化．通过实验得到上表中的三组数据，分析数据可以得出的结论是．（2）在探究“电流与电阻关系”的过程中，该同学应控制不变．实验中该同学将图甲中A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是使滑动变阻器滑片向（填“右”或“左”）移动．（3）上述实验后，该同学又按电路图乙测量了额定电压为2.5V小灯泡的额定功率．试验中，灯泡正常发光时，电表的示数如图所示，其中电压表V2的示数为V，小灯泡的额定电流为A.1导体中的电流I/A导体两端的电压U/V0.110.220.333．（2011•苏州）用实验室提供的常用器材（电源是一节干电池）测电阻时，小明与另外三位同学各自设计了下列甲、乙、丙、丁四个电路图．（1）小明连接好电路后，闭合开关S，移动滑动变阻器的滑片P，测得数据如下．电压表示数U/V0.60.81.01.21.4电流表示数I/A0.180.240.300.360.42请你通过分折表格中的实验数据．推断小明在实验中所用的电路图是图．（2）另外三位同学连接好电路后．闭合开关S．移动变阻器的滑片P时，分别出现了下列三种异常现象：（A）电流表示数有变化，电压表示数几乎为零（B）电流表示数几乎为零，电压表示数基本不变（C）电流表烧坏请你判断：按图连接的电路出现现象；按图连接的电路出现现象；按图连接的电路出现现象．（3）请你根据上表中的数据，在右图中画出IU﹣图线．分析图线你能得出的结论是：．4．（2011•绍兴）小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V．改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中．（1）实验过程中，移动变阻器滑片时，眼睛应注视（选填序号）；A．变阻器滑片2B．电压表示数C．电流表示数（2）在丙图中，用笔线代替导线，将电压表正确连入电路；（3）实验中，他所选择的变阻器是（选填序号）；A．10Ω0.5AB．20Ω1AC．50Ω2A（4）乙图中阴影部分面积表示的科学量是；（5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是．5．（2011•钦州）小华和小海为了探究通过导体电流跟它两端电压的关系，设计了如图甲所示电路图．小华同学连接了如图乙所示实物电路（电源电压3V恒定），其中有一处连接错误或不妥（1）小海纠正电路连接后，在闭合开关之前把滑动变阻器的阻值调到最大，这是为了；（2）小海用A导体进行实验，调节滑片改变导体两端的电压大小，并将测量的数据记录在下表中．分析处理数据得出结论：a．同一导体，通过导体的电流大小跟加在导体两端电压大小成正比；b．A导体的电阻为Ω．导体实验序号电压/V电流/AA11.00.222.00.433.00.6（3）如果电流表内阻对电路的影响不能忽略，而实验操作规范正确，则A导体的电阻测量值比真实值（选填“偏小”或“偏大”）6．（2011•宁夏）探究通过电阻的电流与电阻大小的关系．（1）根据电路图连接实物电路（连线不要交叉）．（2）某同学连接好电路后，闭合开关，左右移动滑动变阻器的滑片，发现电压表和电流表均有示数，但示数均不发生变化．出现这种现象可能的原因是：．（3）排除故障后他们首先把5Ω电阻接入电路进行实验，电...
