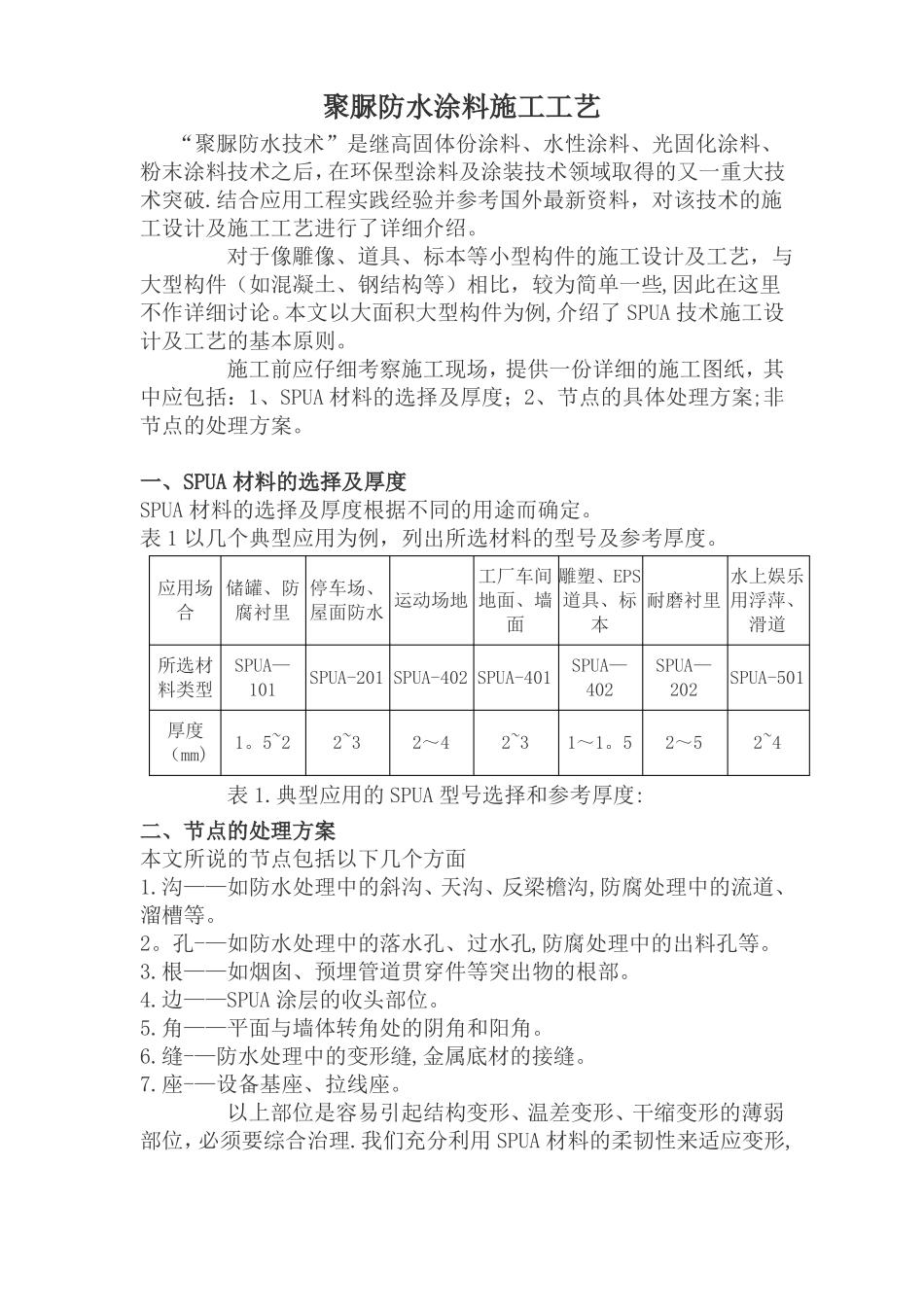

聚脲防水涂料施工工艺VIP免费

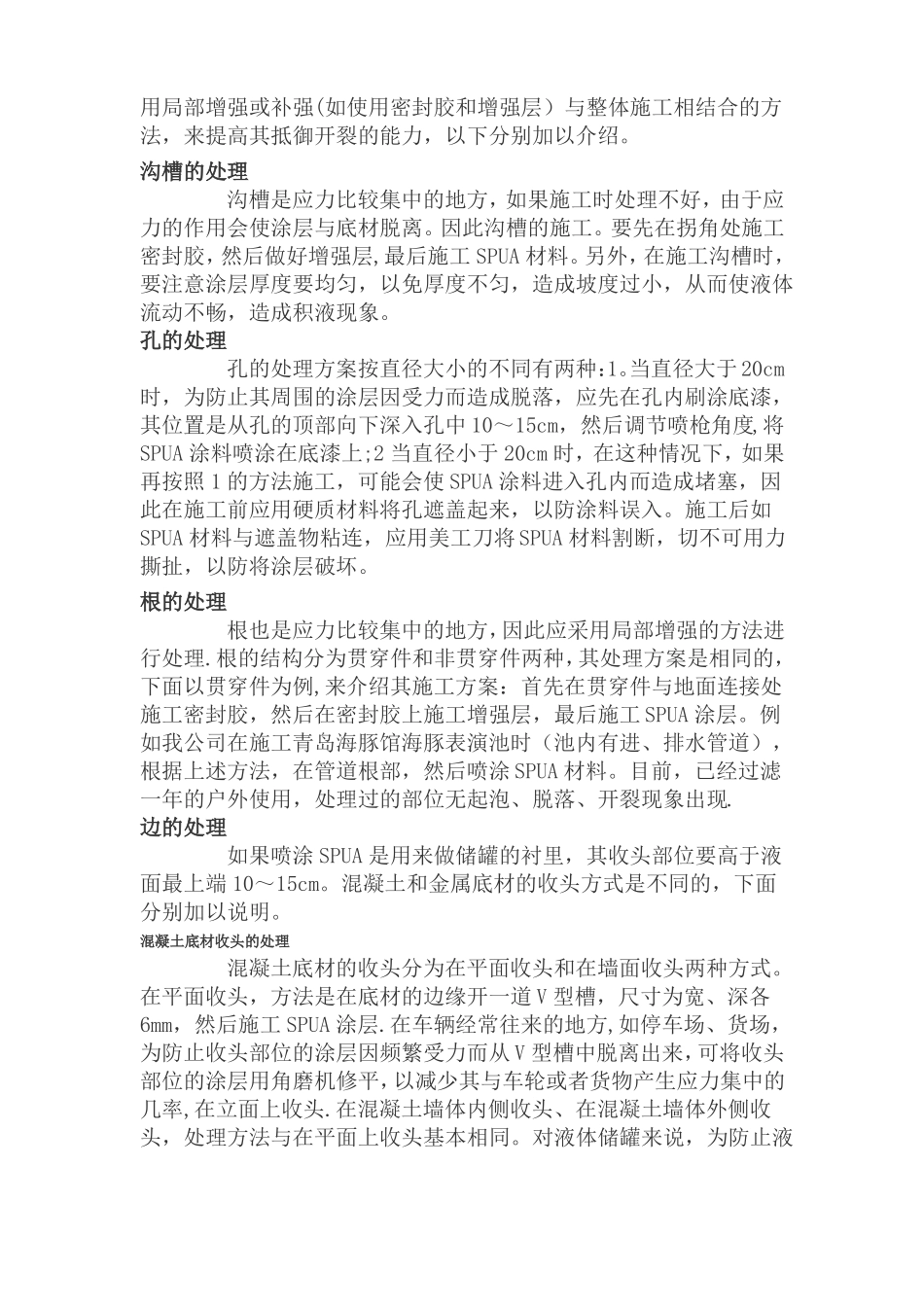

聚脲防水涂料施工工艺“聚脲防水技术”是继高固体份涂料、水性涂料、光固化涂料、粉末涂料技术之后，在环保型涂料及涂装技术领域取得的又一重大技术突破.结合应用工程实践经验并参考国外最新资料，对该技术的施工设计及施工工艺进行了详细介绍。对于像雕像、道具、标本等小型构件的施工设计及工艺，与大型构件（如混凝土、钢结构等）相比，较为简单一些,因此在这里不作详细讨论。本文以大面积大型构件为例,介绍了SPUA技术施工设计及工艺的基本原则。施工前应仔细考察施工现场，提供一份详细的施工图纸，其中应包括：1、SPUA材料的选择及厚度；2、节点的具体处理方案;非节点的处理方案。一、SPUA材料的选择及厚度SPUA材料的选择及厚度根据不同的用途而确定。表1以几个典型应用为例，列出所选材料的型号及参考厚度。工厂车间雕塑、EPS水上娱乐应用场储罐、防停车场、运动场地地面、墙道具、标耐磨衬里用浮萍、合腐衬里屋面防水面本滑道所选材SPUA—料类型101厚度1。5~2（mm)SPUA-201SPUA-402SPUA-4012~32～42~3SPUA—4021～1。5SPUA—SPUA-5012022～52~4表1.典型应用的SPUA型号选择和参考厚度:二、节点的处理方案本文所说的节点包括以下几个方面1.沟——如防水处理中的斜沟、天沟、反梁檐沟,防腐处理中的流道、溜槽等。2。孔-—如防水处理中的落水孔、过水孔,防腐处理中的出料孔等。3.根——如烟囱、预埋管道贯穿件等突出物的根部。4.边——SPUA涂层的收头部位。5.角——平面与墙体转角处的阴角和阳角。6.缝-—防水处理中的变形缝,金属底材的接缝。7.座-—设备基座、拉线座。以上部位是容易引起结构变形、温差变形、干缩变形的薄弱部位，必须要综合治理.我们充分利用SPUA材料的柔韧性来适应变形,用局部增强或补强(如使用密封胶和增强层）与整体施工相结合的方法，来提高其抵御开裂的能力，以下分别加以介绍。沟槽的处理沟槽是应力比较集中的地方，如果施工时处理不好，由于应力的作用会使涂层与底材脱离。因此沟槽的施工。要先在拐角处施工密封胶，然后做好增强层,最后施工SPUA材料。另外，在施工沟槽时，要注意涂层厚度要均匀，以免厚度不匀，造成坡度过小，从而使液体流动不畅，造成积液现象。孔的处理孔的处理方案按直径大小的不同有两种：1。当直径大于20cm时，为防止其周围的涂层因受力而造成脱落，应先在孔内刷涂底漆，其位置是从孔的顶部向下深入孔中10～15cm，然后调节喷枪角度,将SPUA涂料喷涂在底漆上;2当直径小于20cm时，在这种情况下，如果再按照1的方法施工，可能会使SPUA涂料进入孔内而造成堵塞，因此在施工前应用硬质材料将孔遮盖起来，以防涂料误入。施工后如SPUA材料与遮盖物粘连，应用美工刀将SPUA材料割断，切不可用力撕扯，以防将涂层破坏。根的处理根也是应力比较集中的地方，因此应采用局部增强的方法进行处理.根的结构分为贯穿件和非贯穿件两种，其处理方案是相同的，下面以贯穿件为例,来介绍其施工方案：首先在贯穿件与地面连接处施工密封胶，然后在密封胶上施工增强层，最后施工SPUA涂层。例如我公司在施工青岛海豚馆海豚表演池时（池内有进、排水管道），根据上述方法，在管道根部，然后喷涂SPUA材料。目前，已经过滤一年的户外使用，处理过的部位无起泡、脱落、开裂现象出现.边的处理如果喷涂SPUA是用来做储罐的衬里，其收头部位要高于液面最上端10～15cm。混凝土和金属底材的收头方式是不同的，下面分别加以说明。混凝土底材收头的处理混凝土底材的收头分为在平面收头和在墙面收头两种方式。在平面收头，方法是在底材的边缘开一道V型槽，尺寸为宽、深各6mm，然后施工SPUA涂层.在车辆经常往来的地方,如停车场、货场，为防止收头部位的涂层因频繁受力而从V型槽中脱离出来，可将收头部位的涂层用角磨机修平，以减少其与车轮或者货物产生应力集中的几率,在立面上收头.在混凝土墙体内侧收头、在混凝土墙体外侧收头，处理方法与在平面上收头基本相同。对液体储罐来说，为防止液体进入底材与收头的连接处，造成底材与涂层脱落，在墙体内侧收头需要加一道密封胶，对于普通应用，在墙内侧收头不需要加密封胶.金属底材的收头处理金属的立面收头方式.普通应用的收头...
