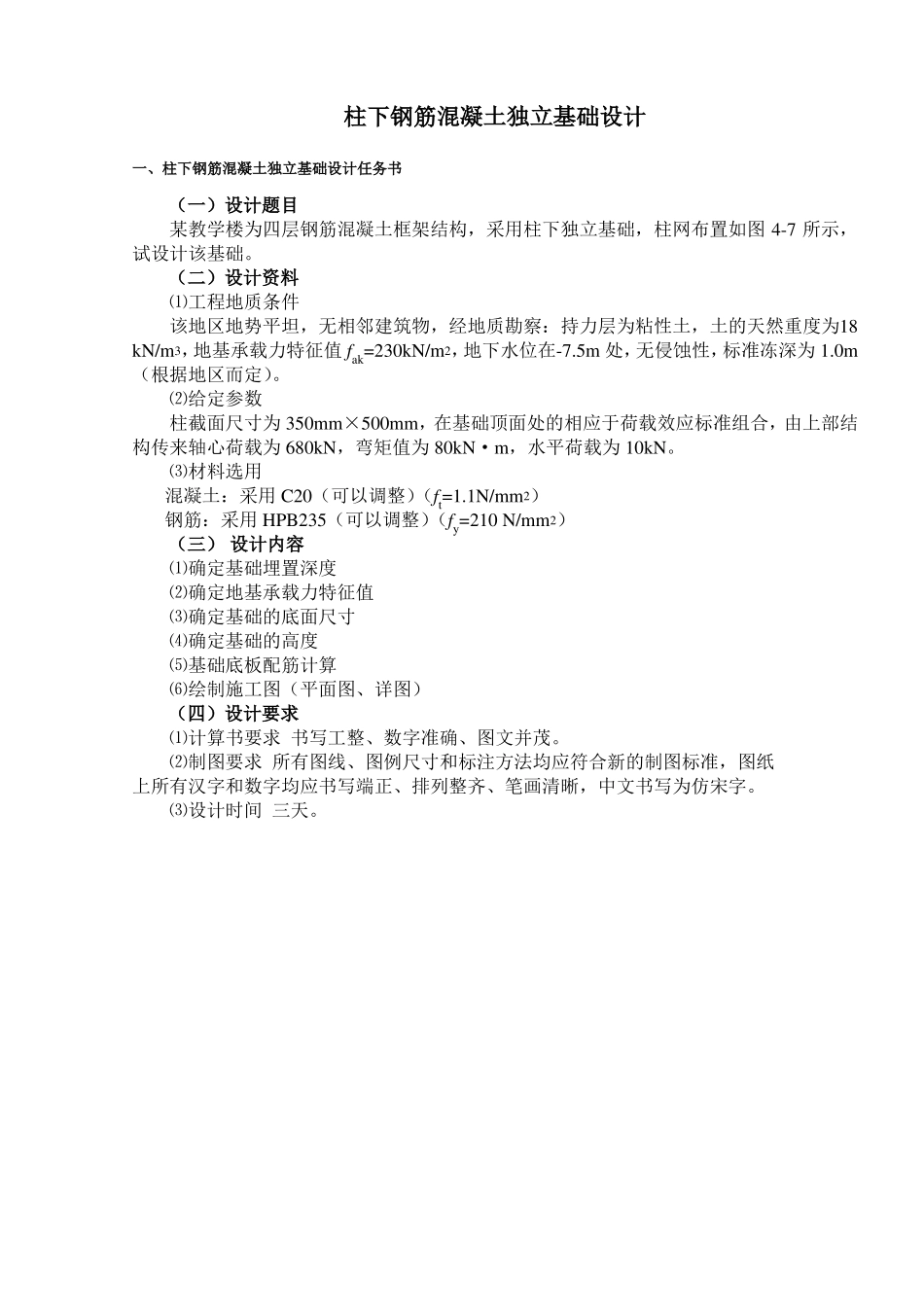

柱下钢筋混凝土独立基础设计一、柱下钢筋混凝土独立基础设计任务书（一）设计题目某教学楼为四层钢筋混凝土框架结构，采用柱下独立基础，柱网布置如图4-7所示，试设计该基础。（二）设计资料⑴工程地质条件该地区地势平坦，无相邻建筑物，经地质勘察：持力层为粘性土，土的天然重度为18kN/m3，地基承载力特征值fak=230kN/m2，地下水位在-7.5m处，无侵蚀性，标准冻深为1.0m（根据地区而定）。⑵给定参数柱截面尺寸为350mm×500mm，在基础顶面处的相应于荷载效应标准组合，由上部结构传来轴心荷载为680kN，弯矩值为80kN·m，水平荷载为10kN。⑶材料选用混凝土：采用C20（可以调整）（ft=1.1N/mm2）钢筋：采用HPB235（可以调整）（fy=210N/mm2）（三）设计内容⑴确定基础埋置深度⑵确定地基承载力特征值⑶确定基础的底面尺寸⑷确定基础的高度⑸基础底板配筋计算⑹绘制施工图（平面图、详图）（四）设计要求⑴计算书要求书写工整、数字准确、图文并茂。⑵制图要求所有图线、图例尺寸和标注方法均应符合新的制图标准，图纸上所有汉字和数字均应书写端正、排列整齐、笔画清晰，中文书写为仿宋字。⑶设计时间三天。二、柱下钢筋混凝土独立基础课程设计指导书（一）确定基础埋置深度d同前所述（二）确定地基承载特征值fa同前所述fafakb(b3)dm(d0.5)（三）确定基础的底面面积FkA≥fah式中各符号意义同前所述（四）持力层强度验算FkGk6e0kmaxpk1≤1.2faminAlppkmin≤fapkkmax2式中pk——相应于荷载效应标准组合时，基础底面处的平均压力值(kPa)；pkmax——相应于荷载效应标准组合时，基础底面边缘的最大压力值(kPa)；pkmin——相应于荷载效应标准组合时，基础底面边缘的最小压力值(kPa)；Fk——相应于荷载效应标准组合时，上部结构传至基础顶面的竖向力值kN)；Gk——基础自重和基础上的土重(kN)；A——基础底面面积(m2)；e0——偏心距(m)；fa——修正后的地基承载力特征值(kPa)；l——矩形基础的长度(m)。（五）确定基础的高度Fl≤0.7hpftamh0式中Fl——相应于荷载效应基本组合时作用在Al上的地基土净反力设计值(kN)；βhp——受冲切承载力截面高度影响系数，当h不大于800mm时，βhp取1.0；当大于等于2000mm时，βhp取0.9，其间按线性内插法取用；ft——混凝土轴心抗拉强度设计值(kPa)；am——冲切破坏锥体最不利一侧计算长度(m)；h0——基础冲切破坏锥体的有效高度(m)。（六）底板配筋计算M1laz22bbzpjmaxpjI；MIAs480.9h0fyAsM1bbz22lazpjmaxpjmin；MII480.9h0fy式中AsI、AsII——分别为平行于l、b方向的受力钢筋面积(m2)；MI、MII——分别为任意截面I-I、II-II处相应于荷载效应基本组合时的弯矩设计值(kN·m)；l、b——分别为基础底面的长边和短边(m)；fy——钢筋抗拉强度设计值(N/mm2)；pjmax、pjmin——相应于荷载效应基本组合时的基础底面边缘最大和最小地基净反力设计值（kPa）；pjI、pjII——任意截面I-I、II-II处相应于荷载效应基本组合时的基础底面地基净反力设计值（kPa）；az、bz——分别为平行于基础长边和短边的柱边长(m)；（七）绘制施工图（2号图纸一张）合理确定绘图比例（平面图1：100、详图1：20~1：30）、图幅布置；符合《建筑制图标准》。三、参考文献1.中华人民共和国国家标准.建筑地基基础设计规范（GB50007-2002）.北京：中国建筑工业出版社，20022.孙维东主编.土力学与地基基础.北京：机械工业出版社，20033.中华人民共和国国家标准.砌体结构设计规范（GB50003-2001）.北京：中国建筑工业出版社，20024.沈克仁主编.地基与基础.中国建筑工业出版社，1993四、设计实例1.设计题目某教学楼为四层钢筋混凝土框架结构，采用柱下独立基础，柱网布置如图4-7所示，在基础顶面处的相应于荷载效应标准组合，由上部结构传来的轴心荷载为680kN，弯矩值为80kN·m，水平荷载为10kN。柱永久荷载效应起控制作用，柱截面尺寸为350mm×500mm，试设计该基础。图4-7柱网布置图2.工程地质情况该地区地势平坦，无相邻建筑物，经地质勘察：持力层为粘性土（ηb=0、ηd=1.0），土...
