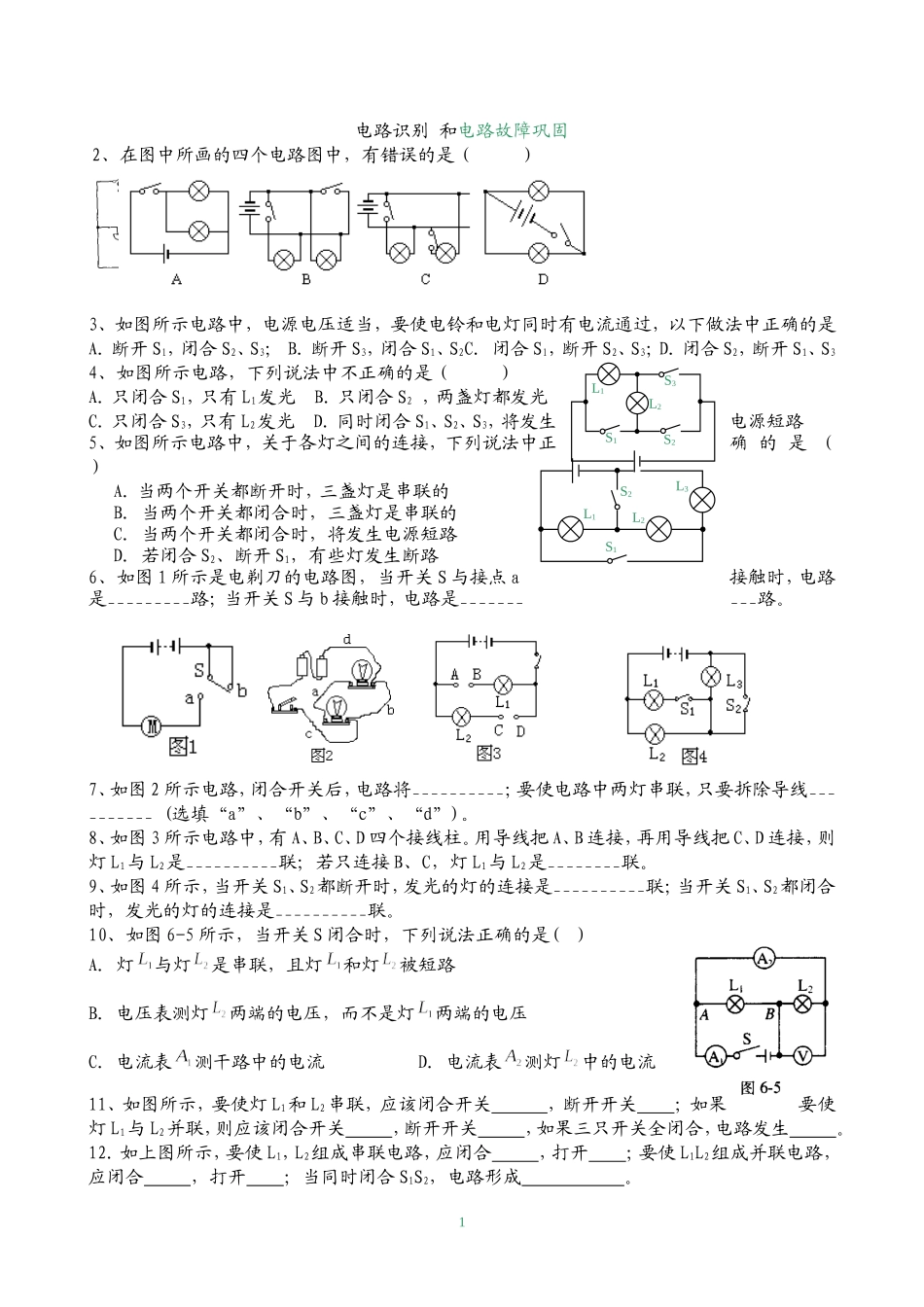

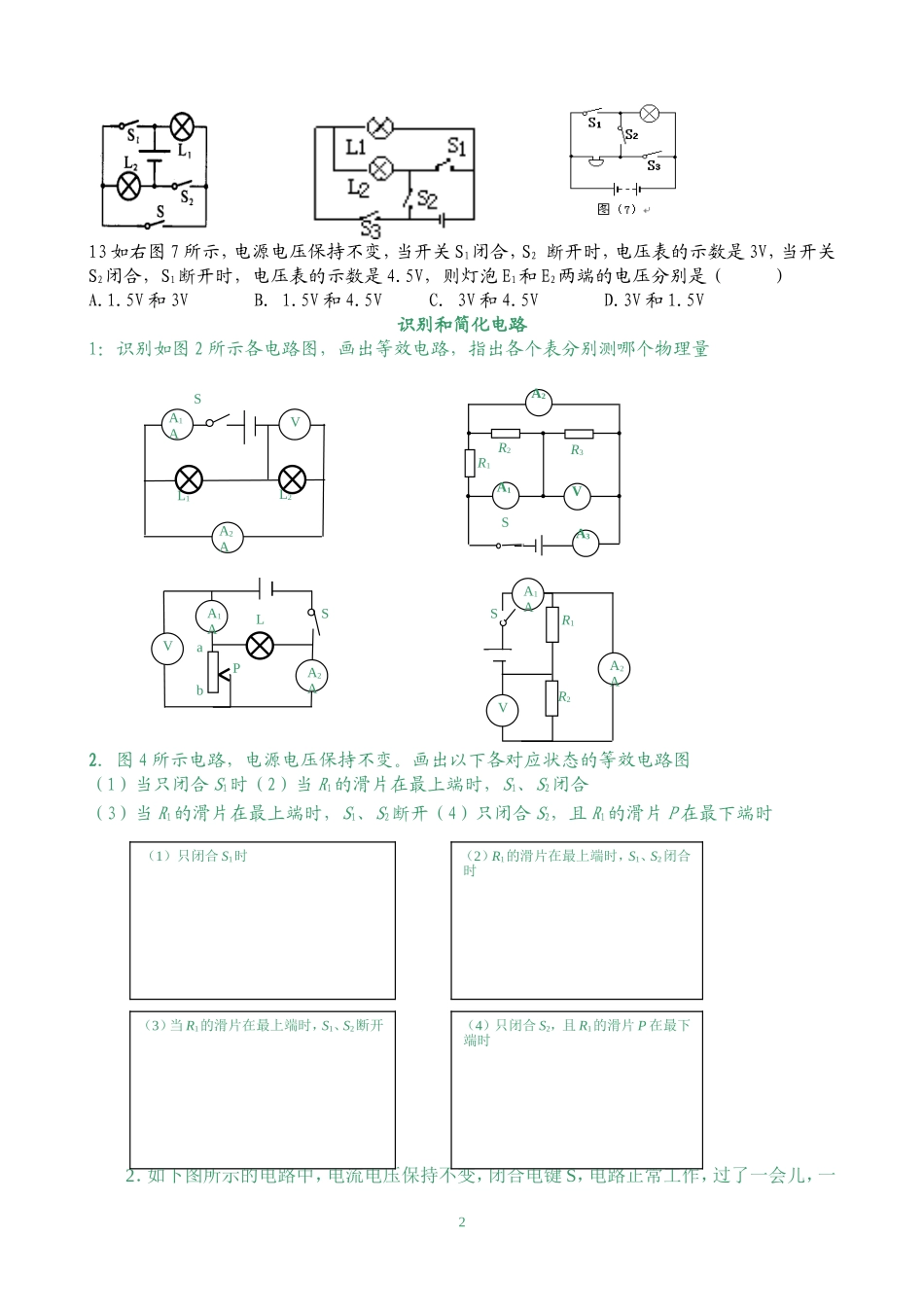

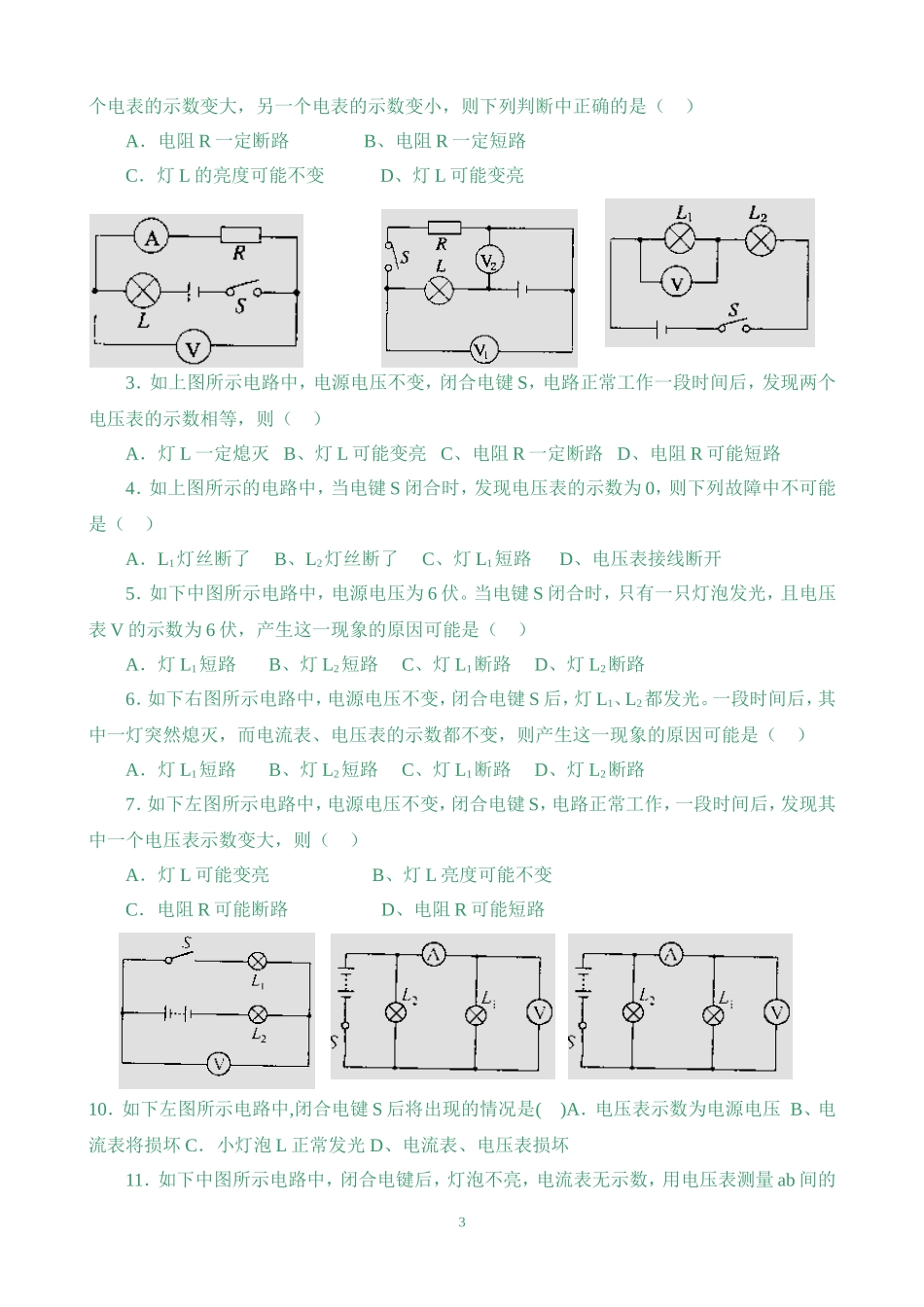

L1S1S2L2L3电路识别和电路故障巩固2、在图中所画的四个电路图中，有错误的是（）3、如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是A．断开Sl，闭合S2、S3；B．断开S3，闭合S1、S2C.闭合Sl，断开S2、S3；D．闭合S2，断开S1、S34、如图所示电路，下列说法中不正确的是（）A．只闭合S1，只有L1发光B．只闭合S2，两盏灯都发光C．只闭合S3，只有L2发光D．同时闭合S1、S2、S3，将发生电源短路5、如图所示电路中，关于各灯之间的连接，下列说法中正确的是（）A．当两个开关都断开时，三盏灯是串联的B．当两个开关都闭合时，三盏灯是串联的C．当两个开关都闭合时，将发生电源短路D．若闭合S2、断开S1，有些灯发生断路6、如图1所示是电剃刀的电路图，当开关S与接点a接触时，电路是_________路；当开关S与b接触时，电路是__________路。7、如图2所示电路，闭合开关后，电路将__________；要使电路中两灯串联，只要拆除导线__________(选填“a”、“b”、“c”、“d”)。8、如图3所示电路中，有A、B、C、D四个接线柱。用导线把A、B连接，再用导线把C、D连接，则灯L1与L2是__________联；若只连接B、C，灯L1与L2是________联。9、如图4所示，当开关S1、S2都断开时，发光的灯的连接是__________联；当开关S1、S2都闭合时，发光的灯的连接是__________联。10、如图6-5所示，当开关S闭合时，下列说法正确的是()A．灯与灯是串联，且灯和灯被短路B．电压表测灯两端的电压，而不是灯两端的电压C．电流表测干路中的电流D．电流表测灯中的电流11、如图所示，要使灯L1和L2串联，应该闭合开关，断开开关；如果要使灯L1与L2并联，则应该闭合开关，断开开关，如果三只开关全闭合，电路发生。12．如上图所示，要使L1，L2组成串联电路，应闭合，打开；要使L1L2组成并联电路，应闭合，打开；当同时闭合S1S2，电路形成。1S1S2S3L2L113如右图7所示，电源电压保持不变，当开关S1闭合，S2断开时，电压表的示数是3V，当开关S2闭合，S1断开时，电压表的示数是4.5V，则灯泡E1和E2两端的电压分别是（）A.1.5V和3VB.1.5V和4.5VC.3V和4.5VD.3V和1.5V识别和简化电路1：识别如图2所示各电路图，画出等效电路，指出各个表分别测哪个物理量2．图4所示电路，电源电压保持不变。画出以下各对应状态的等效电路图（1）当只闭合S1时（2）当R1的滑片在最上端时，S1、S2闭合（3）当R1的滑片在最上端时，S1、S2断开（4）只闭合S2，且R1的滑片P在最下端时2．如下图所示的电路中，电流电压保持不变，闭合电键S，电路正常工作，过了一会儿，一2L1L2A1AVA2ASA1A2A3VR1R2R3S（1）只闭合S1时（2）R1的滑片在最上端时，S1、S2闭合时（3）当R1的滑片在最上端时，S1、S2断开（4）只闭合S2，且R1的滑片P在最下端时SPabLA2AA1AVR1R2SA1AA2AV个电表的示数变大，另一个电表的示数变小，则下列判断中正确的是（）A．电阻R一定断路B、电阻R一定短路C．灯L的亮度可能不变D、灯L可能变亮3．如上图所示电路中，电源电压不变，闭合电键S，电路正常工作一段时间后，发现两个电压表的示数相等，则（）A．灯L一定熄灭B、灯L可能变亮C、电阻R一定断路D、电阻R可能短路4．如上图所示的电路中，当电键S闭合时，发现电压表的示数为0，则下列故障中不可能是（）A．L1灯丝断了B、L2灯丝断了C、灯L1短路D、电压表接线断开5．如下中图所示电路中，电源电压为6伏。当电键S闭合时，只有一只灯泡发光，且电压表V的示数为6伏，产生这一现象的原因可能是（）A．灯L1短路B、灯L2短路C、灯L1断路D、灯L2断路6．如下右图所示电路中，电源电压不变，闭合电键S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A．灯L1短路B、灯L2短路C、灯L1断路D、灯L2断路7．如下左图所示电路中，电源电压不变，闭合电键S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（）A．灯L可能变亮B、灯L亮度可能不变C．电阻R可能断路D、电阻R可能短路10．如下左图所示电路中,闭合电键S后将出现的情况是()A．电压表示数为电源电压B、电流表将损坏C．小灯泡L正常发光D、电流表、电压...
