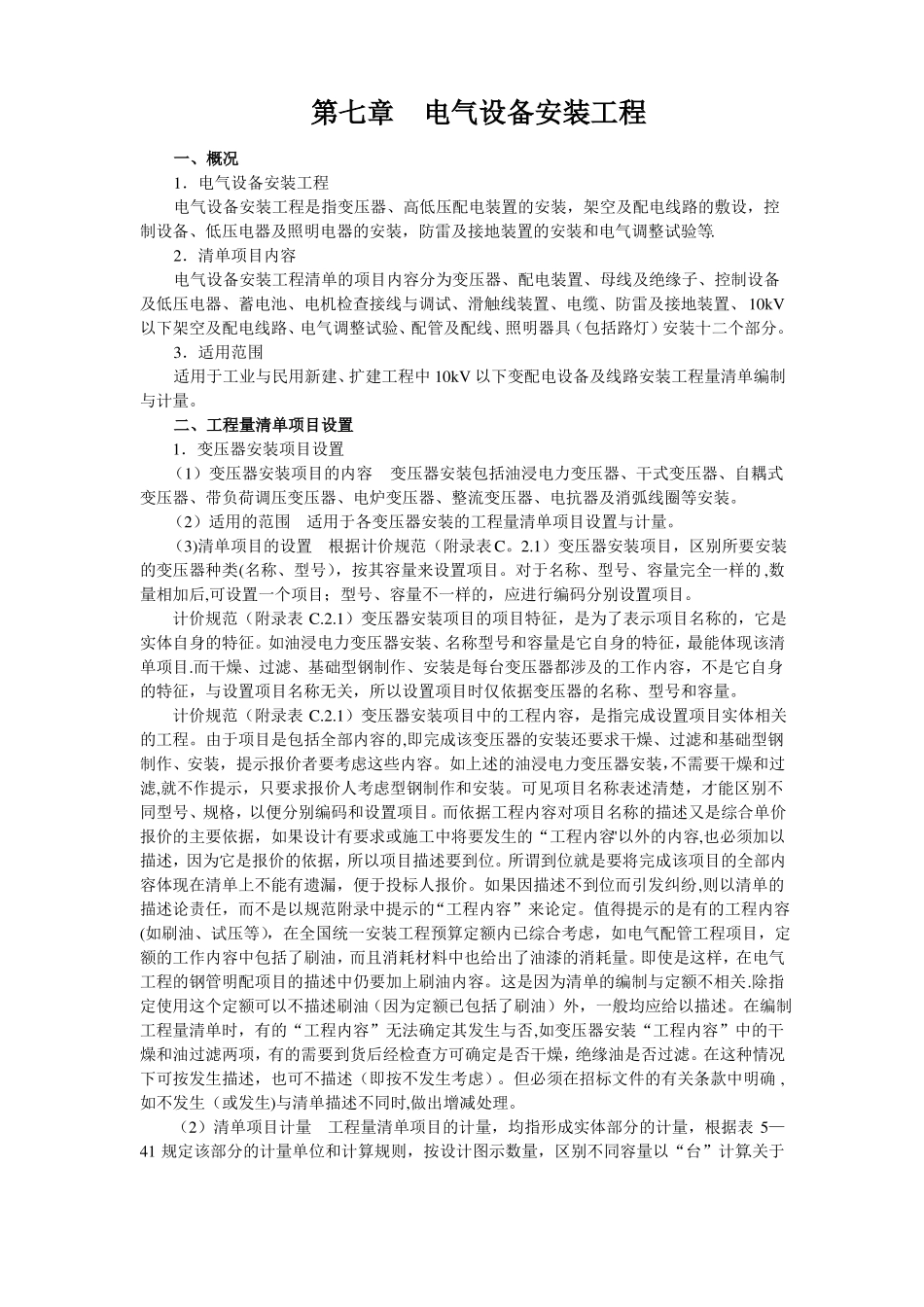

第七章电气设备安装工程一、概况1．电气设备安装工程电气设备安装工程是指变压器、高低压配电装置的安装，架空及配电线路的敷设，控制设备、低压电器及照明电器的安装，防雷及接地装置的安装和电气调整试验等.2．清单项目内容电气设备安装工程清单的项目内容分为变压器、配电装置、母线及绝缘子、控制设备及低压电器、蓄电池、电机检查接线与调试、滑触线装置、电缆、防雷及接地装置、10kV以下架空及配电线路、电气调整试验、配管及配线、照明器具（包括路灯）安装十二个部分。3．适用范围适用于工业与民用新建、扩建工程中10kV以下变配电设备及线路安装工程量清单编制与计量。二、工程量清单项目设置1．变压器安装项目设置（1）变压器安装项目的内容变压器安装包括油浸电力变压器、干式变压器、自耦式变压器、带负荷调压变压器、电炉变压器、整流变压器、电抗器及消弧线圈等安装。（2）适用的范围适用于各变压器安装的工程量清单项目设置与计量。（3)清单项目的设置根据计价规范（附录表C。2.1）变压器安装项目，区别所要安装的变压器种类(名称、型号），按其容量来设置项目。对于名称、型号、容量完全一样的,数量相加后,可设置一个项目；型号、容量不一样的，应进行编码分别设置项目。计价规范（附录表C.2.1）变压器安装项目的项目特征，是为了表示项目名称的，它是实体自身的特征。如油浸电力变压器安装、名称型号和容量是它自身的特征，最能体现该清单项目.而干燥、过滤、基础型钢制作、安装是每台变压器都涉及的工作内容，不是它自身的特征，与设置项目名称无关，所以设置项目时仅依据变压器的名称、型号和容量。计价规范（附录表C.2.1）变压器安装项目中的工程内容，是指完成设置项目实体相关的工程。由于项目是包括全部内容的,即完成该变压器的安装还要求干燥、过滤和基础型钢制作、安装，提示报价者要考虑这些内容。如上述的油浸电力变压器安装，不需要干燥和过滤,就不作提示，只要求报价人考虑型钢制作和安装。可见项目名称表述清楚，才能区别不同型号、规格，以便分别编码和设置项目。而依据工程内容对项目名称的描述又是综合单价报价的主要依据，如果设计有要求或施工中将要发生的“工程内容"以外的内容,也必须加以描述，因为它是报价的依据，所以项目描述要到位。所谓到位就是要将完成该项目的全部内容体现在清单上不能有遗漏，便于投标人报价。如果因描述不到位而引发纠纷,则以清单的描述论责任，而不是以规范附录中提示的“工程内容”来论定。值得提示的是有的工程内容(如刷油、试压等），在全国统一安装工程预算定额内已综合考虑，如电气配管工程项目，定额的工作内容中包括了刷油，而且消耗材料中也给出了油漆的消耗量。即使是这样，在电气工程的钢管明配项目的描述中仍要加上刷油内容。这是因为清单的编制与定额不相关.除指定使用这个定额可以不描述刷油（因为定额已包括了刷油）外，一般均应给以描述。在编制工程量清单时，有的“工程内容”无法确定其发生与否,如变压器安装“工程内容”中的干燥和油过滤两项，有的需要到货后经检查方可确定是否干燥，绝缘油是否过滤。在这种情况下可按发生描述，也可不描述（即按不发生考虑）。但必须在招标文件的有关条款中明确,如不发生（或发生)与清单描述不同时,做出增减处理。（2）清单项目计量工程量清单项目的计量，均指形成实体部分的计量，根据表5—41规定该部分的计量单位和计算规则，按设计图示数量，区别不同容量以“台”计算.关于需在综合单价中考虑的“工程内容”中的项目，因为它不体现在清单项目表上,其计量单位和计算规则不作具体规定.在计价时，其数量应与该清单项目的实体量相匹配，可参照《消耗量定额》和相应的计算规则计算在综合单价中。1．配电装置安装项目设置(1)配电装置安装项目内容配电装置安装的内容包括各种断路器、真空接触器、隔离开关、负荷开关、互感器、电抗器、电容器、滤液装置、高压成套配电柜、组合型成套箱式变电站及环网柜等安装。(2）适用的范围适用于各配电装置的工程量清单项目设置与计量.（3）清单项目的设置根据计价规范（附录C.2。2）配电装置安装项目,以配电装置项目特征即名称...
