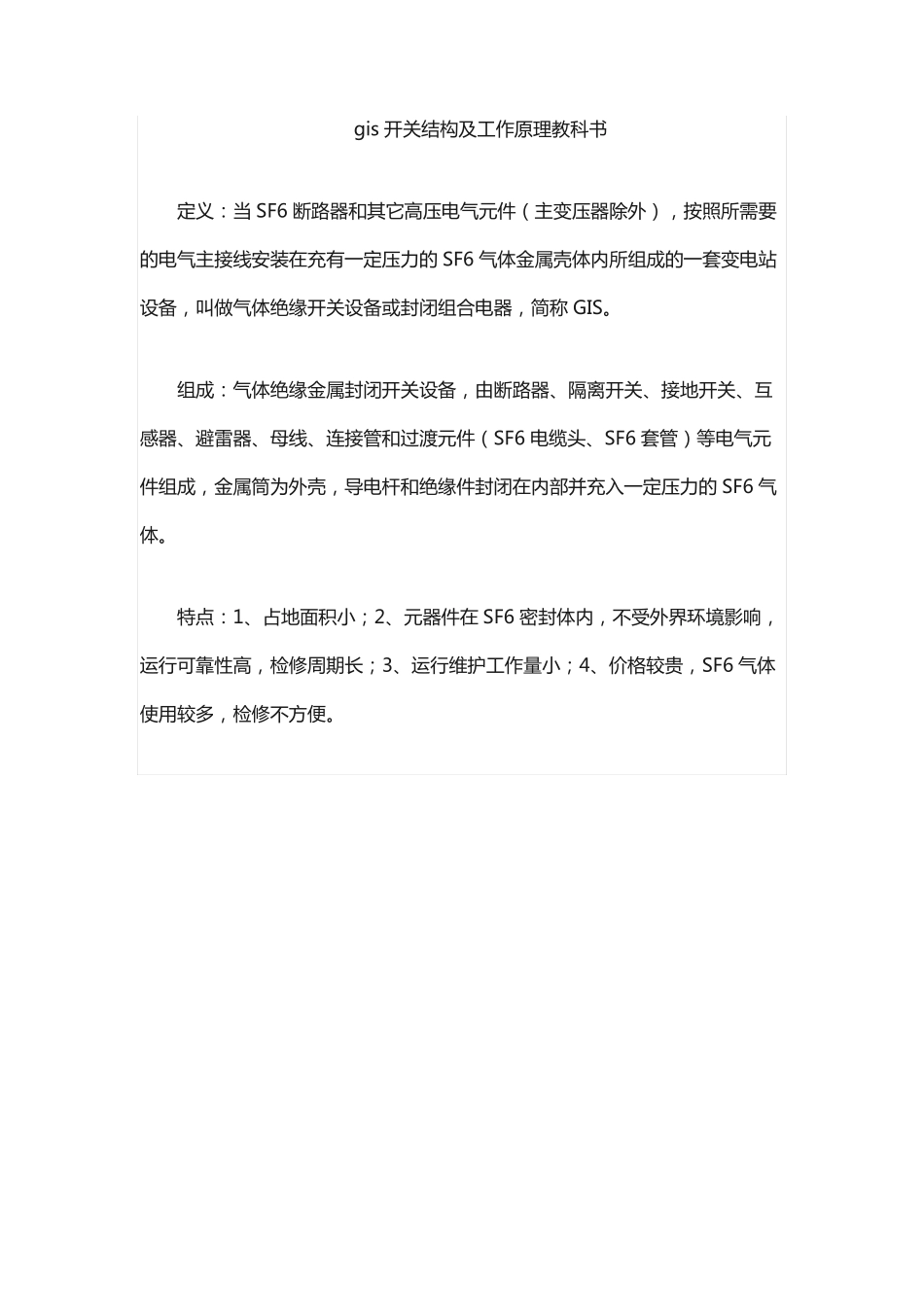

gis开关结构及工作原理教科书定义：当SF6断路器和其它高压电气元件（主变压器除外），按照所需要的电气主接线安装在充有一定压力的SF6气体金属壳体内所组成的一套变电站设备，叫做气体绝缘开关设备或封闭组合电器，简称GIS。组成：气体绝缘金属封闭开关设备，由断路器、隔离开关、接地开关、互感器、避雷器、母线、连接管和过渡元件（SF6电缆头、SF6套管）等电气元件组成，金属筒为外壳，导电杆和绝缘件封闭在内部并充入一定压力的SF6气体。特点：1、占地面积小；2、元器件在SF6密封体内，不受外界环境影响，运行可靠性高，检修周期长；3、运行维护工作量小；4、价格较贵，SF6气体使用较多，检修不方便。二、结构和原理总体结构：GIS一般由实现各种不同功能的单元组成，称间隔，主要有进（出）线间隔、母分（母分）间隔、计量保护间隔（压变）等。GIS的气体系统可以分为若干气室。一般断路器气室压力高，气室内安装电流互感器；主母线、电压互感器、避雷器分别为独立的气室，其他元件根据工程确定气室划分。各气室分别由相应的密度控制器检测气体压力。上图中组成元件：①CB—断路器②DS—隔离开关③ES/FES—检修修/故障关合接地开关④BUS—母线⑤CT—电流互感器⑥VT—电压互感器⑦LA—避雷器⑧LCP—就地控制柜⑨终端元件三、部件结构1、SF6断路器灭弧室为单压式变开距双喷结构，它是由静触头和动触头，压气缸，活塞以及其它部件组成。在合闸位置，电流从静触头侧梅花触头经静触头座、静触头、动触头、压气缸、中间触指和支持件流向动触头侧梅花触头。HTGK-III高压开关动特性测试仪是华天电力为适应各种高压开关动作特性测试的需要，开发研制的专用仪器，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。2、隔离开关隔离开关的分、合闸装置没有开断能力，因此，与断路器及其它隔离开关和接地开关之间必须具有联锁。根据主接线的需要，隔离开关有时须具备一定的开合容性、感性小电流和母线转换电流性能，其隔离开关内部通过专门设计来满足。3、接地开关装在壳体中的动触头通过密封轴、拐臂和连接机构相连，壳体采用转动密封方式和外界环境隔绝，当该接地开关合闸时其接地通路是静触头，动触头、壳体及接地端子。接地开关壳体与GIS壳体之间具有绝缘隔板，拆开接地线后，可用于主回路电阻的测量，断路器机械特性的检测。快速接地具有关合短路电流的能力，及开合感应电流的能力。4、故障关合用接地开关具有关合短路电流的能力和开合感应电流的能力，配电动弹簧机构。5、母线母线采用三相共箱式结构，导体连接采用表带触指，梅花触头。壳体材料采用钢筒及铸铝壳体低能耗材料，三相共箱式结构可避免磁滞和涡流循环引起的发热，采用主母线落地布置结构，降低了开关设备高度，缩小了开关设备占地面积，在适当位置布置金属波纹管。6、电流互感器电感式电流互感器线圈为环氧浇注，三相共箱。SF6气体绝缘导体=初级线圈。次级线圈固定在环型铁心上，电流互感器线圈处于地电位，属于无故障CT，测量精度高可做到0.2级。华天电力根据现场需要，研制出了HGQL-H电流互感器现场校验仪。可满足用户对电流互感器的误差（比差、角差）的测量。精度高、稳定性好、体积小，重量轻的特点极大方便了用户。7、避雷器罐式氧化锌型，封闭式结构，采用SF6气体绝缘，垂直安装。避雷器主要由罐体、盆式绝缘子，安装底座及芯体等部分组成，芯体是由氧化锌电阻片作为主要元件，它具有良好的伏安特性和较大的通流容量ZGF直流高压发生器具有输出功率大、体积小的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压切换功能。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。8、终端元件（一）SF6充气瓷套管内充SF6气体，瓷套外绝缘具有耐受Ⅰ、Ⅱ、Ⅲ级污秽等级的能力（二）电缆终端电缆终端是把高压电缆连接到GIS中的部件。9、气体监视设备每个单独的气室设置一个气压监视表（带输出节点），该监视表带温度补偿功能，读数不受温度影响，显示值为气室相对压...
