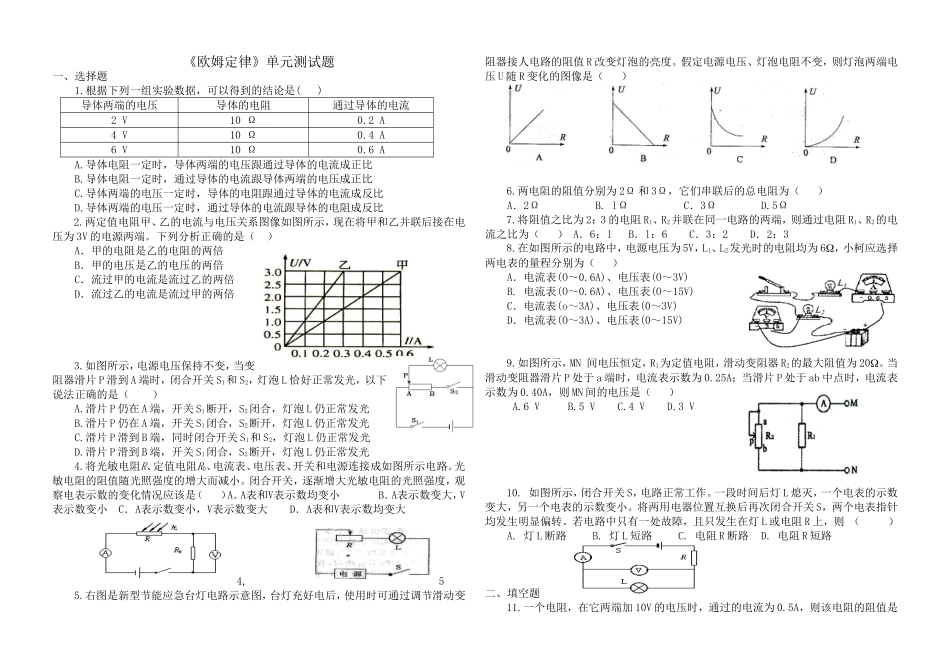

《欧姆定律》单元测试题一、选择题1.根据下列一组实验数据，可以得到的结论是()导体两端的电压导体的电阻通过导体的电流2V10Ω0.2A4V10Ω0.4A6V10Ω0.6AA.导体电阻一定时，导体两端的电压跟通过导体的电流成正比B.导体电阻一定时，通过导体的电流跟导体两端的电压成正比C.导体两端的电压一定时，导体的电阻跟通过导体的电流成反比D.导体两端的电压一定时，通过导体的电流跟导体的电阻成反比2.两定值电阻甲、乙的电流与电压关系图像如图所示，现在将甲和乙并联后接在电压为3V的电源两端。下列分析正确的是（）A．甲的电阻是乙的电阻的两倍B．甲的电压是乙的电压的两倍C．流过甲的电流是流过乙的两倍D．流过乙的电流是流过甲的两倍3.如图所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是（）A.滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光B.滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光C.滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光D.滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光4.将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（）A．A表和V表示数均变小B．A表示数变大，V表示数变小C．A表示数变小，V表示数变大D．A表和V表示数均变大4,55.右图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接人电路的阻值R改变灯泡的亮度。假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图像是（）6.两电阻的阻值分别为2Ω和3Ω，它们串联后的总电阻为（）A．2ΩB.lΩC．3ΩD.5Ω7.将阻值之比为2：3的电阻R1、R2并联在同一电路的两端，则通过电阻R1、R2的电流之比为（）A．6：lB．l：6C．3：2D．2：38.在如图所示的电路中，电源电压为5V，L1、L2发光时的电阻均为6W，小柯应选择两电表的量程分别为（）A．电流表(O～0.6A)、电压表(O～3V)B.电流表(O～0.6A)、电压表(O～15V)C．电流表(o～3A)、电压表(0～3V)D．电流表(O～3A)、电压表(0～15V)9.如图所示，MN间电压恒定，R1为定值电阻，滑动变阻器R2的最大阻值为20W。当滑动变阻器滑片P处于a端时，电流表示数为0.25A；当滑片P处于ab中点时，电流表示数为0.40A，则MN间的电压是（）A.6VB.5VC.4VD.3V10.如图所示，闭合开关S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A.灯L断路B.灯L短路C.电阻R断路D.电阻R短路二、填空题11.一个电阻，在它两端加10V的电压时，通过的电流为0.5A，则该电阻的阻值是Ω；如果电阻两端电压为零，该电阻的阻值是Ω。12.如图所示，一定值电阻R0与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为O.3A；当滑动变阻器的滑片P滑到最右端时，电流表的示数为O.1A。则定值电阻R0＝Ω，电源的电压U＝V。13.定值电阻R1和R2分别标有“10Ω1A”和“20Ω0.3A”的字样，现将它们串联起来接到某电源两端，为了不损坏电阻，该电源电压不能超过V；若将它们并联起来，在不损坏电阻的情况下，干路上最大电流是A。14.在图（甲）所示的电路中，若电源电压为3V，电流表A1、A2的示数如图（乙）所示，则通过R1的电流是A，R2的阻值是Ω。15.在如图所示的电路中，当开关S闭合后，电压表和电流表均有一定的示数，两灯泡L1、L2均正常发光。如果灯泡L1的灯丝突然断开，则电压表的示数将（选填“变大”、“不变”或“变小”），灯泡L2将会（选填“变亮”、“变暗”或“熄灭”）。16.某同学测小灯泡电阻的电路如图所示，其中电源电压为4.5V。他按电路图正确连接好实验电路，并检查各元件完好。然后闭合开关S，发现灯泡很亮，且电压表的读数4.5V。造成该现象的原因为是。三、作图题17.如图所示，虚线框内有两个电阻，现已知其中有一个阻值为10Ω的电阻，另一个电阻的阻值未...
