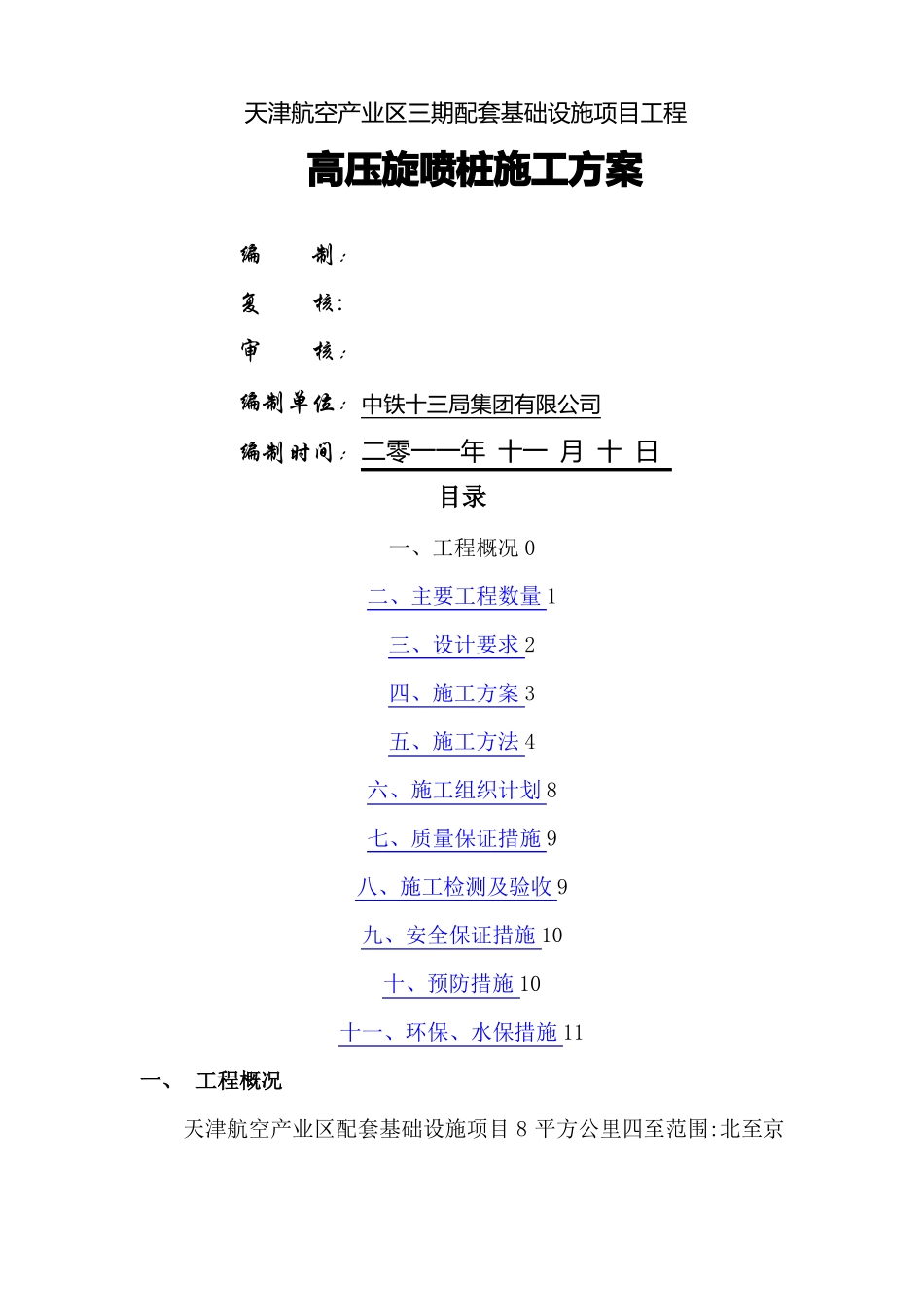

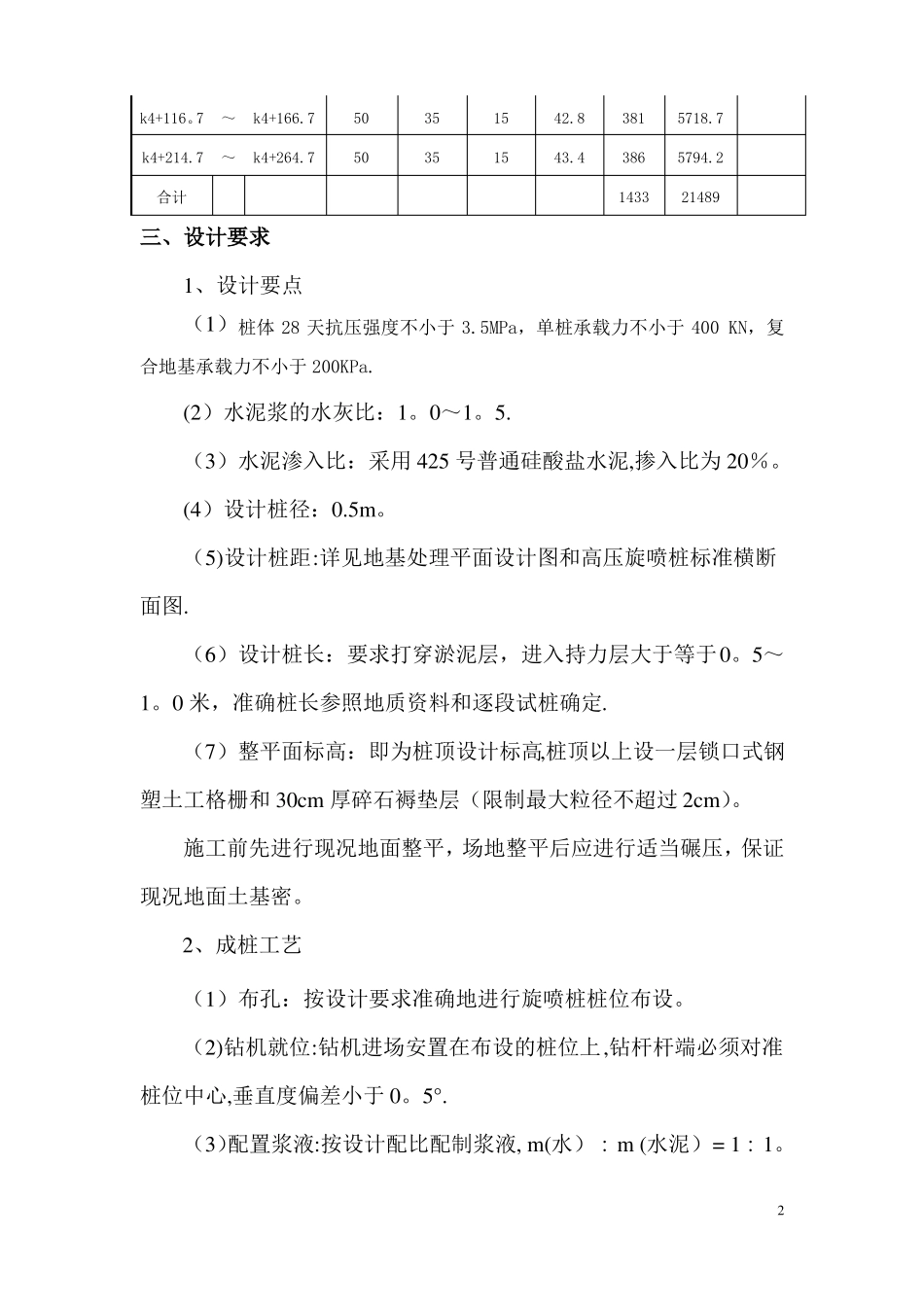

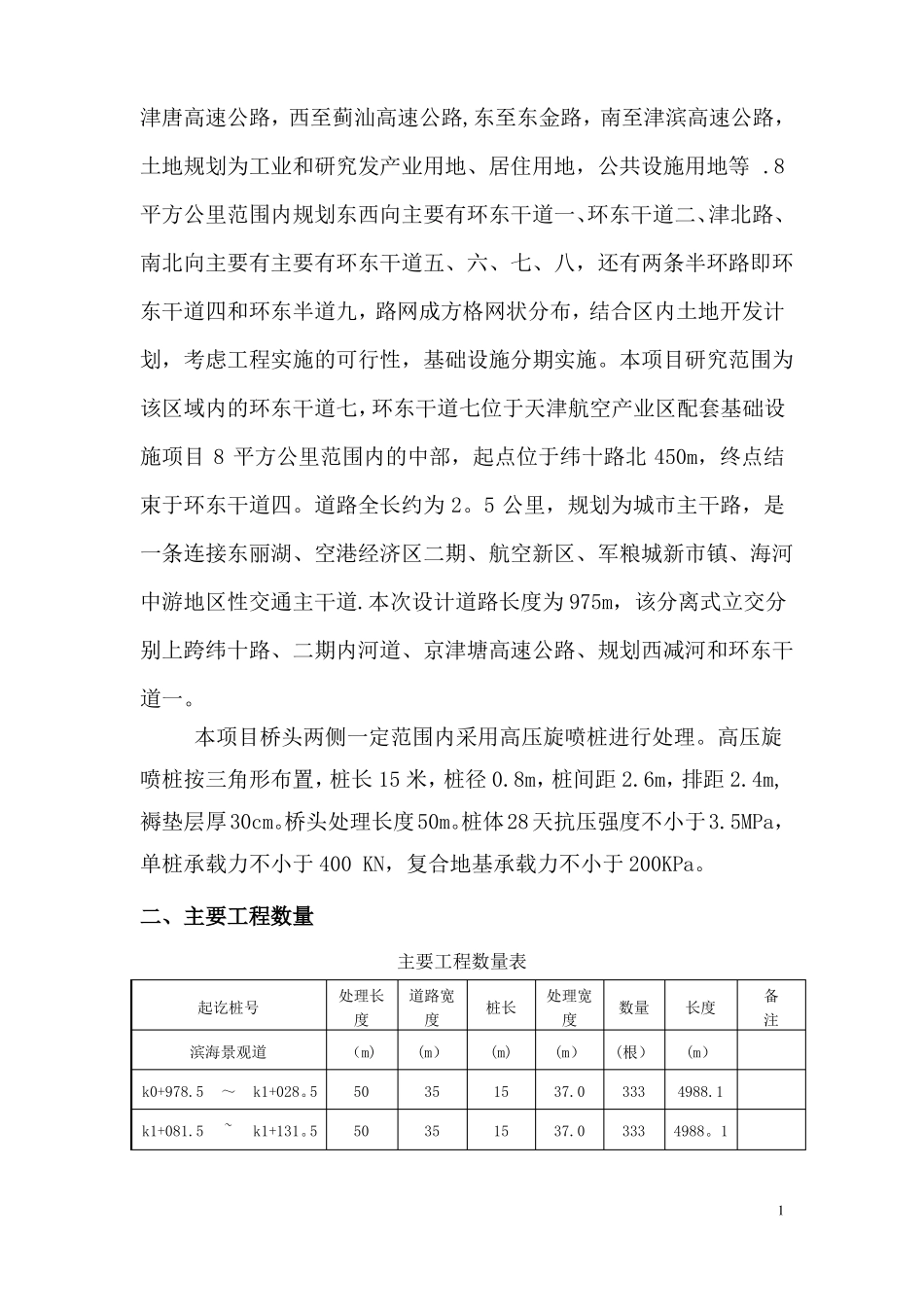

天津航空产业区三期配套基础设施项目工程高压旋喷桩施工方案编制：复核:审核：编制单位：中铁十三局集团有限公司编制时间：二零一一年十一月十日目录一、工程概况0二、主要工程数量1三、设计要求2四、施工方案3五、施工方法4六、施工组织计划8七、质量保证措施9八、施工检测及验收9九、安全保证措施10十、预防措施10十一、环保、水保措施11一、工程概况天津航空产业区配套基础设施项目8平方公里四至范围:北至京津唐高速公路，西至蓟汕高速公路,东至东金路，南至津滨高速公路，土地规划为工业和研究发产业用地、居住用地，公共设施用地等.8平方公里范围内规划东西向主要有环东干道一、环东干道二、津北路、南北向主要有主要有环东干道五、六、七、八，还有两条半环路即环东干道四和环东半道九，路网成方格网状分布，结合区内土地开发计划，考虑工程实施的可行性，基础设施分期实施。本项目研究范围为该区域内的环东干道七，环东干道七位于天津航空产业区配套基础设施项目8平方公里范围内的中部，起点位于纬十路北450m，终点结束于环东干道四。道路全长约为2。5公里，规划为城市主干路，是一条连接东丽湖、空港经济区二期、航空新区、军粮城新市镇、海河中游地区性交通主干道.本次设计道路长度为975m，该分离式立交分别上跨纬十路、二期内河道、京津塘高速公路、规划西减河和环东干道一。本项目桥头两侧一定范围内采用高压旋喷桩进行处理。高压旋喷桩按三角形布置，桩长15米，桩径0.8m，桩间距2.6m，排距2.4m,褥垫层厚30cm。桥头处理长度50m。桩体28天抗压强度不小于3.5MPa，单桩承载力不小于400KN，复合地基承载力不小于200KPa。二、主要工程数量主要工程数量表起讫桩号滨海景观道k0+978.5～k1+028。5k1+081.5~k1+131。5处理长度（m)5050道路宽度(m）3535桩长(m)1515处理宽度(m）37.037.0数量(根）333长度(m）4988.1备注3334988。11k4+116。7～k4+166.7k4+214.7～k4+264.7合计50503535151542.843.438138614335718.75794.221489三、设计要求1、设计要点（1）桩体28天抗压强度不小于3.5MPa，单桩承载力不小于400KN，复合地基承载力不小于200KPa.(2）水泥浆的水灰比：1。0～1。5.（3）水泥渗入比：采用425号普通硅酸盐水泥,掺入比为20％。(4）设计桩径：0.5m。（5)设计桩距:详见地基处理平面设计图和高压旋喷桩标准横断面图.（6）设计桩长：要求打穿淤泥层，进入持力层大于等于0。5～1。0米，准确桩长参照地质资料和逐段试桩确定.（7）整平面标高：即为桩顶设计标高,桩顶以上设一层锁口式钢塑土工格栅和30cm厚碎石褥垫层（限制最大粒径不超过2cm）。施工前先进行现况地面整平，场地整平后应进行适当碾压，保证现况地面土基密。2、成桩工艺（1）布孔：按设计要求准确地进行旋喷桩桩位布设。（2)钻机就位:钻机进场安置在布设的桩位上,钻杆杆端必须对准桩位中心,垂直度偏差小于0。5°.（3）配置浆液:按设计配比配制浆液,m(水）∶m(水泥）=1∶1。2（4）钻孔:钻机就位后钻孔至设计深度.(5）插管：插管就是将喷射管插入地层设计深度，一般插管和钻孔合二为一。（6）喷射作业:当钻土至设计深度时开始提升,一边提升一边喷浆。（7）冲洗：施工完毕后，注浆管、钻头等要进行冲洗.高压旋喷注浆示意图四、施工方案1、总体施工布置本标段内共有高压旋喷桩21489m按每台桩机每天施工350m、一个月工期计划安排,高压旋喷桩机2台，计划划分为四个区段进行施工组织安排，根据桥梁施工进度，计划地基处理施工的先后顺序为：K4+116.7~K4+166.7，K0+978。5~K1+028.5，K1+081。5~K1+131。5，K4+214。7～K4+264.7，具体施工工期安排如下:水泥搅拌桩完成计划表序号1234里程K0+978.5～K1+028。5K1+081.5～K1+131.5K4+116。7～K4+166。7K4+214。7～K4+264。7合计总桩长498849885719579421489开工时间完工时间工天数302011年10月14日2011年10月21日2011年10月22日2011年10月27日2011年10月28日2012年11月5日2011年11月6日2011年10月13日2、施工人员组织主要人员安排表序号1人员操作工数量（名）2备注323456789试验工现场记录人装载车司机压路机司机普工现场质检员测量员安全员522251213、机械安排机械配置表序号1234...
