转盘轴承寿命计算详解过程VIP免费

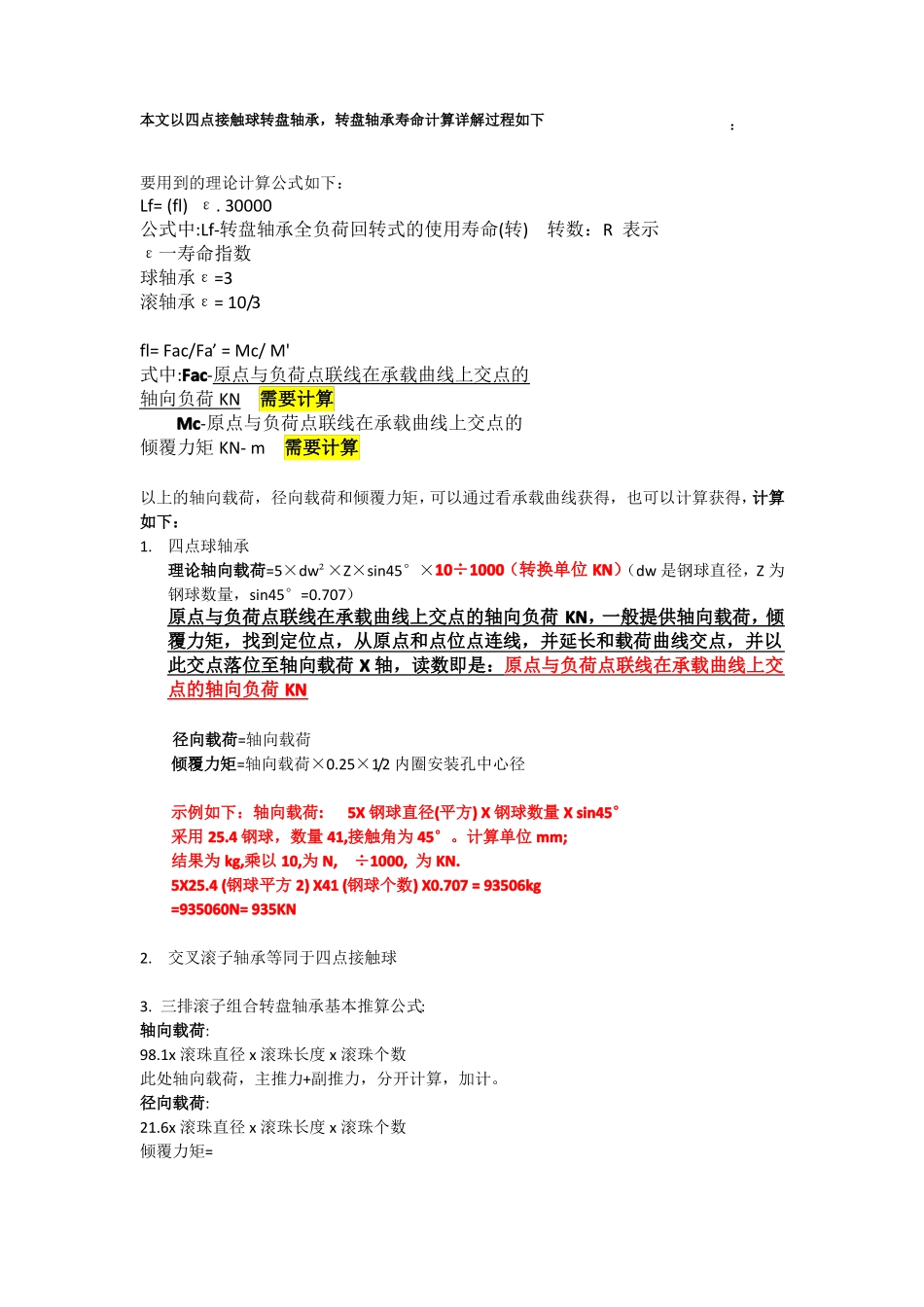

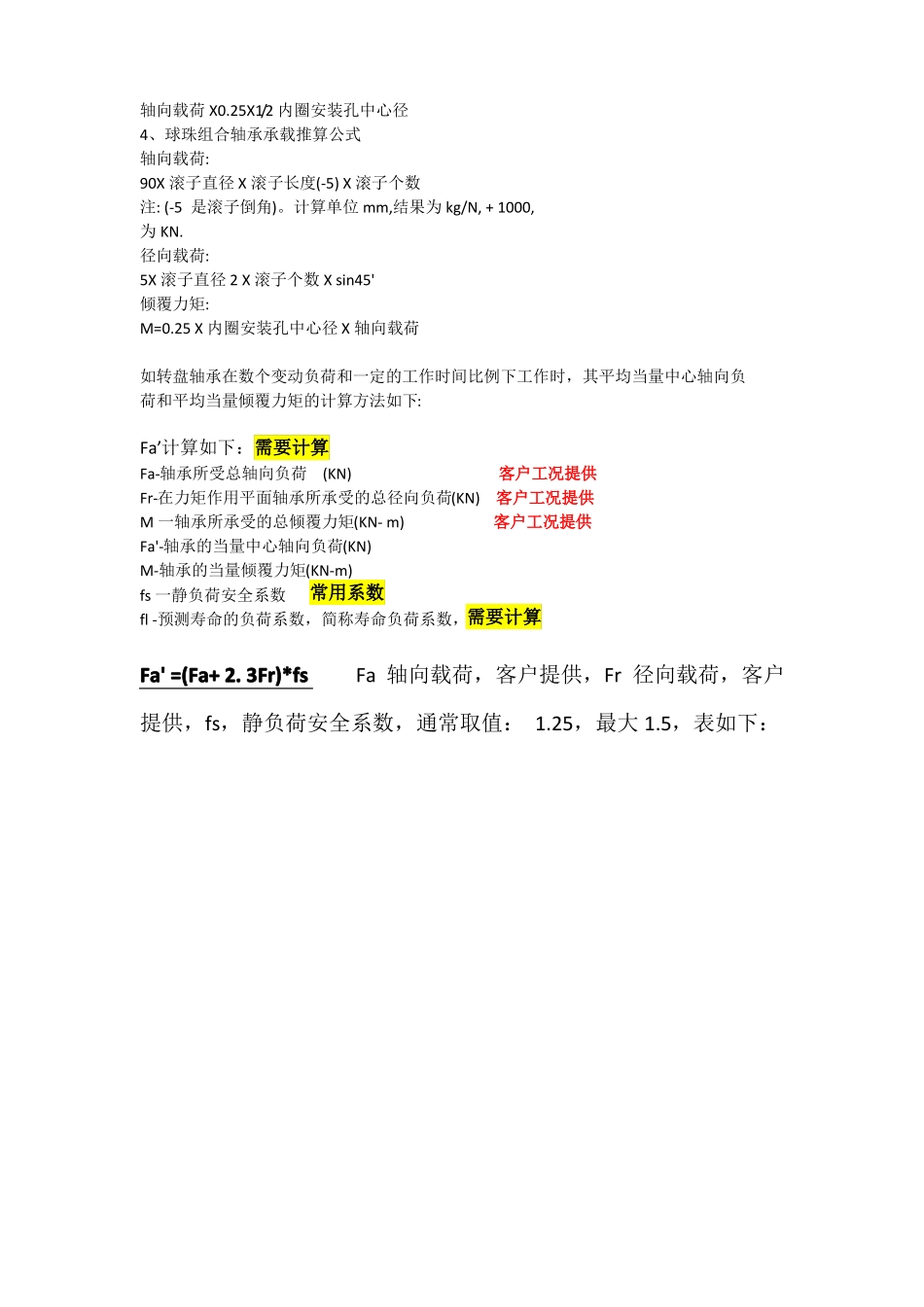

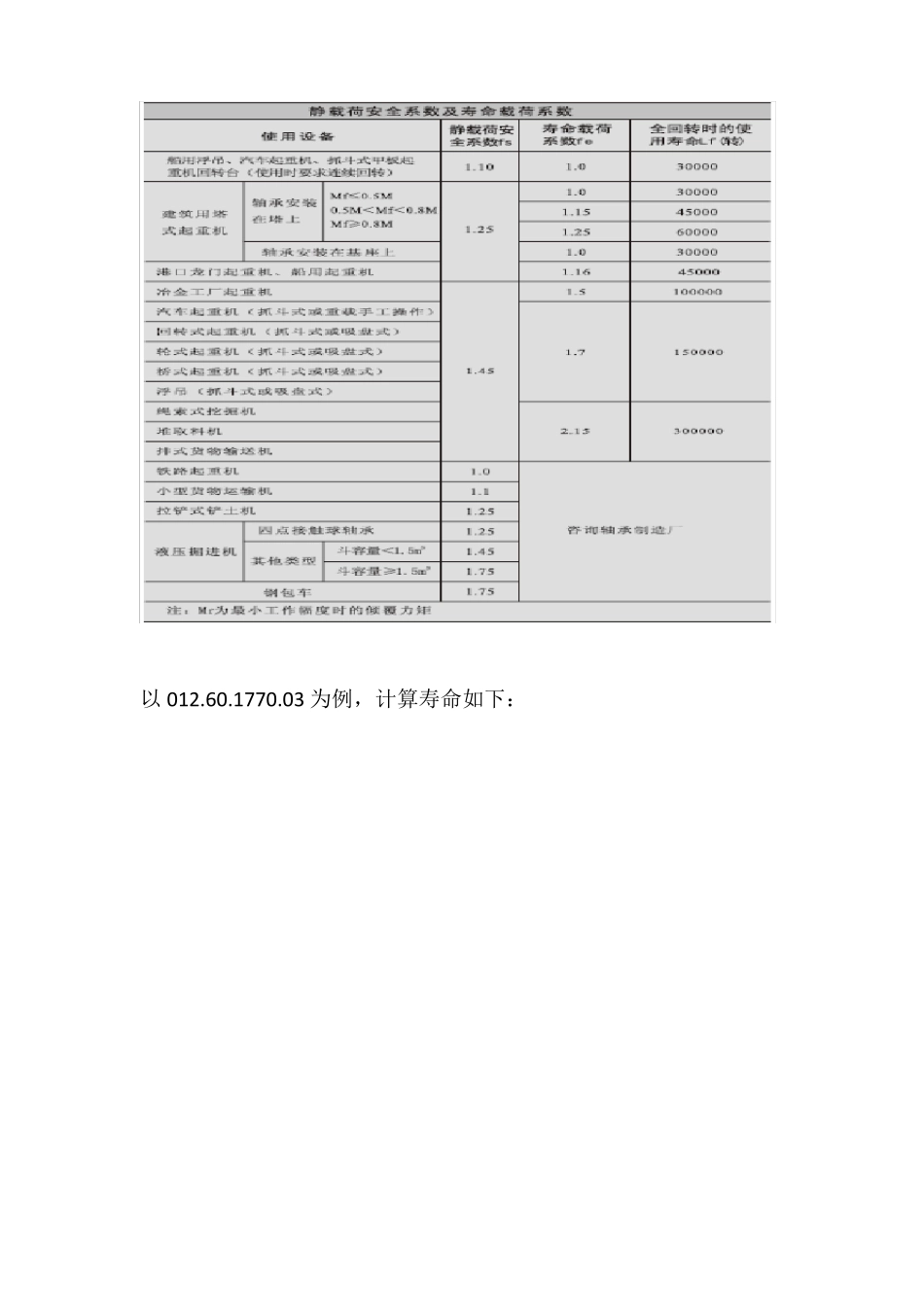

本文以四点接触球转盘轴承，转盘轴承寿命计算详解过程如下：要用到的理论计算公式如下：Lf=(fl)ε.30000公式中:Lf-转盘轴承全负荷回转式的使用寿命(转)转数：R表示ε一寿命指数球轴承ε=3滚轴承ε=10/3fl=Fac/Fa’=Mc/M'式中:Fac-原点与负荷点联线在承载曲线上交点的轴向负荷KN需要计算Mc-原点与负荷点联线在承载曲线上交点的倾覆力矩KN-m需要计算以上的轴向载荷，径向载荷和倾覆力矩，可以通过看承载曲线获得，也可以计算获得，计算如下：1.四点球轴承理论轴向载荷=5×dw²×Z×sin45°×10÷1000（转换单位KN）（dw是钢球直径，Z为钢球数量，sin45°=0.707）原点与负荷点联线在承载曲线上交点的轴向负荷KN，一般提供轴向载荷，倾覆力矩，找到定位点，从原点和点位点连线，并延长和载荷曲线交点，并以此交点落位至轴向载荷X轴，读数即是：原点与负荷点联线在承载曲线上交点的轴向负荷KN径向载荷=轴向载荷倾覆力矩=轴向载荷×0.25×1/2内圈安装孔中心径示例如下：轴向载荷:5X钢球直径(平方)X钢球数量Xsin45°采用25.4钢球，数量41,接触角为45°。计算单位mm;结果为kg,乘以10,为N,÷1000,为KN.5X25.4(钢球平方2)X41(钢球个数)X0.707=93506kg=935060N=935KN2.交叉滚子轴承等同于四点接触球3.三排滚子组合转盘轴承基本推算公式:轴向载荷:98.1x滚珠直径x滚珠长度x滚珠个数此处轴向载荷，主推力+副推力，分开计算，加计。径向载荷:21.6x滚珠直径x滚珠长度x滚珠个数倾覆力矩=轴向载荷X0.25X1/2内圈安装孔中心径4、球珠组合轴承承载推算公式轴向载荷:90X滚子直径X滚子长度(-5)X滚子个数注:(-5是滚子倒角)。计算单位mm,结果为kg/N,+1000,为KN.径向载荷:5X滚子直径2X滚子个数Xsin45'倾覆力矩:M=0.25X内圈安装孔中心径X轴向载荷如转盘轴承在数个变动负荷和一定的工作时间比例下工作时，其平均当量中心轴向负荷和平均当量倾覆力矩的计算方法如下:Fa’计算如下：需要计算Fa-轴承所受总轴向负荷(KN)客户工况提供Fr-在力矩作用平面轴承所承受的总径向负荷(KN)客户工况提供M一轴承所承受的总倾覆力矩(KN-m)客户工况提供Fa'-轴承的当量中心轴向负荷(KN)M-轴承的当量倾覆力矩(KN-m)fs一静负荷安全系数常用系数fl-预测寿命的负荷系数，简称寿命负荷系数，需要计算Fa'=(Fa+2.3Fr)*fsFa轴向载荷，客户提供，Fr径向载荷，客户提供，fs，静负荷安全系数，通常取值：1.25，最大1.5，表如下：以012.60.1770.03为例，计算寿命如下：012.60.1770.03正常工作工况：轴向负荷（490KN）；倾覆力矩（2500KN-m）;回转力矩（300KN-m）齿圈回转速度：3转/分；Lf=(fl)ε.30000=(fl)³×30000fl=Fac/Fa’=Mc/M'理论轴向载荷=5×dw²×Z×sin45=5×60²×78×0.707×10÷1000（转换单位=9928KN见012.60.1770.03的承载曲线图，读数为12250KN，和理论计算略有差别。KN）原点与负荷点联线在承载曲线上交点的轴向负荷KN，见曲线图连线如下根据轴向载荷490KN，倾覆力矩2500KN.M的已得数值找到定位点，然后从原点连线定位点，并延长和承载曲线交点，再次和轴向载荷落点，数值为1200KN。Fa'=(Fa+2.3Fr)*fs=（490KN+2.3×490KN）×1.25=2021.25KNfl=Fac/Fa’=Mc/M'=1200KN÷2021.25KN=0.59Lf=(fl)ε.30000=(fl)³×30000=（0.59）³×30000=10443转附：根据承载曲线图读数轴向载荷数值：型号为011.30.710.03采用42CrMo材质：曲线2和X轴交点读数为：2300KN型号为011.30.710.03，钢球为30，钢球个数为64，轴向载荷Fac=5×dw²×Z×sin45°×10÷1000（转换单位KN）=5×30²×64×0.707×10÷1000=2036KN接近读数2300KN
