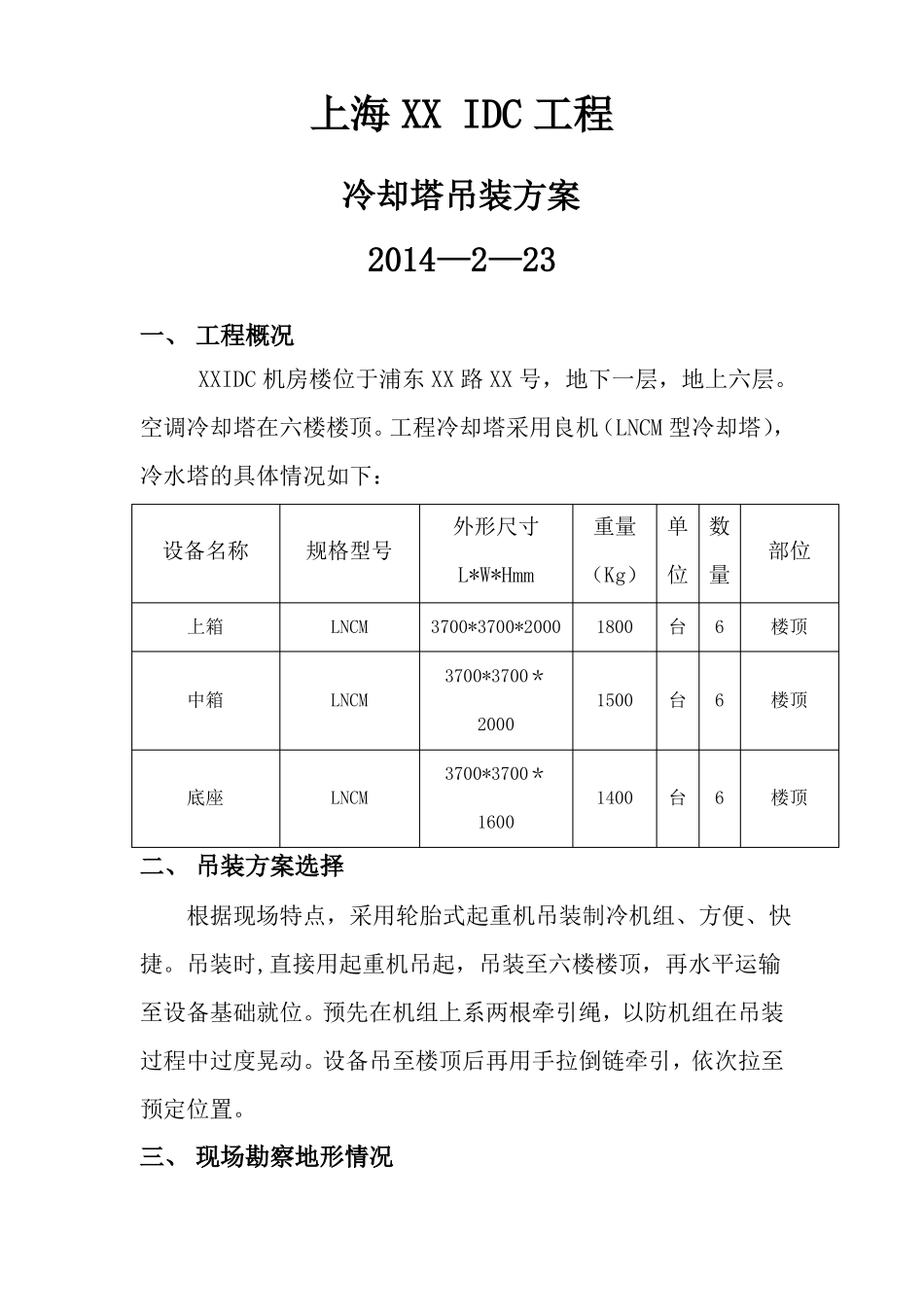

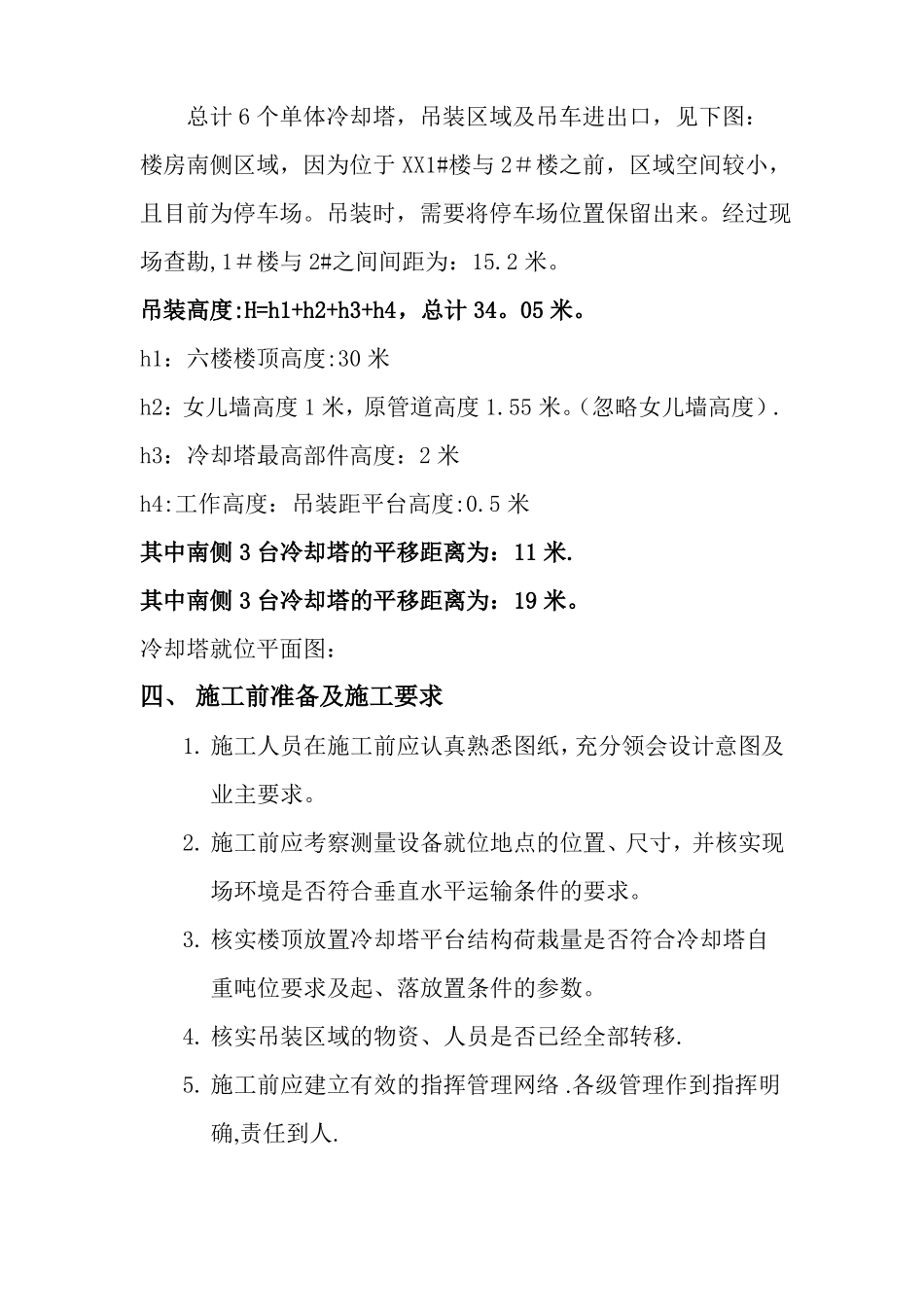

上海XXIDC工程冷却塔吊装方案2014—2—23一、工程概况XXIDC机房楼位于浦东XX路XX号，地下一层，地上六层。空调冷却塔在六楼楼顶。工程冷却塔采用良机（LNCM型冷却塔），冷水塔的具体情况如下：外形尺寸设备名称上箱重量单数部位（Kg）位量1800台6楼顶规格型号L*W*HmmLNCM3700*3700*20003700*3700＊中箱LNCM20003700*3700＊1500台6楼顶底座LNCM16001400台6楼顶二、吊装方案选择根据现场特点，采用轮胎式起重机吊装制冷机组、方便、快捷。吊装时,直接用起重机吊起，吊装至六楼楼顶，再水平运输至设备基础就位。预先在机组上系两根牵引绳，以防机组在吊装过程中过度晃动。设备吊至楼顶后再用手拉倒链牵引，依次拉至预定位置。三、现场勘察地形情况总计6个单体冷却塔，吊装区域及吊车进出口，见下图：楼房南侧区域，因为位于XX1#楼与2＃楼之前，区域空间较小，且目前为停车场。吊装时，需要将停车场位置保留出来。经过现场查勘,1＃楼与2#之间间距为：15.2米。吊装高度:H=h1+h2+h3+h4，总计34。05米。h1：六楼楼顶高度:30米h2：女儿墙高度1米，原管道高度1.55米。（忽略女儿墙高度）.h3：冷却塔最高部件高度：2米h4:工作高度：吊装距平台高度:0.5米其中南侧3台冷却塔的平移距离为：11米.其中南侧3台冷却塔的平移距离为：19米。冷却塔就位平面图：四、施工前准备及施工要求1.施工人员在施工前应认真熟悉图纸，充分领会设计意图及业主要求。2.施工前应考察测量设备就位地点的位置、尺寸，并核实现场环境是否符合垂直水平运输条件的要求。3.核实楼顶放置冷却塔平台结构荷栽量是否符合冷却塔自重吨位要求及起、落放置条件的参数。4.核实吊装区域的物资、人员是否已经全部转移.5.施工前应建立有效的指挥管理网络.各级管理作到指挥明确,责任到人.现场总指挥：对现场吊装作业进行人员、机具、材料、信号等方面的总指挥。现场安全技术负责：对吊装现场的技术交底，人员、机具、材料等技术状况负责监督检查。对安全措施、安全防护进行监督检查。现场监理员:对吊装现场技术措施和工序防护工作进行监督检查.辅助工:在设备搬运过程中，负责施工现场的清理、安全维护及从事辅助性工作。起重工：对设备卸车、运输做到统一指挥、负责起吊设备的捆绑，起吊、组织及设备的检查，并且将检查结果报告现场负责人.五、施工步骤及措施（一）工艺流程场地清理→卸车→试吊→起吊→垂直运输（上升）→就位、找正、校正（二）技术措施1、准备工作卸车前，派人观察起平地点，土质量是否坚实，高底不平。需将土进行拍实，修整,选择好确当的地点，使在水平运输当中顺利前进.2、卸车过程汽车吊先进入施工现场,然后将冷却塔组的钢支座搬运到卸车地点，起重工上车扣好钢丝绳，汽车转动吊臂将冷却塔放在指定位置。3、试吊起重机所有吊装机索具全部调整好后，将千斤绳与设备连接进行试吊，当设备提升至离地面20cm时停止提升，检查捆绑钢丝绳、起重机支腿受力情况,如发现异常情况将设备放下，查明原因，重新整改后再行吊装。4、正式起吊经试吊全面检查无异常情况发生时,可进行正式起吊，先起吊冷却塔底座，再依次吊运冷却塔中箱和下箱。当设备吊至设备吊装孔时，略停等设备平稳后，再往下降。5、垂直运输（上升）上升过程中要缓慢、平稳地将冷却塔吊入楼顶，等上升到楼顶预定高度后,继续水平运输至冷却塔基础,进行找平找正。6、就位找正采用手拉滑轮、卷扬机组合使用进行。7、检验标准设备在吊装、运输、就位找正找平过程中无损伤现象。设备找平找正，其中心线允许偏差，纵向5mm，横向±5mm，标高元件偏差10mm，水平度允许偏差≤8/1000,但不得大于5mm。五、施工机械及劳动力计划1.主要工、机具及辅助性材料计划序号名称规格型号数量单位备注1吊车QY160K1台240T2吊带SF7型6T4根2.劳动力计划表序号工种要求人数六、1总指挥持证12起重工持证13吊车司机持证14辅助工4合计71.起重机选择起吊高度：H=h1+h2+h3+h4，总计34.05米.式中：h1：6楼楼顶高度：30米h2：原管道高度1。55米。（忽略女儿墙高度）。h3:冷却塔最高部件高度：2米h4：工作高度：吊装距平台高度：0。5米H=30m+1。55m+2m+0.5m=34.05m工作半径吊装设计记算书经过现场...
