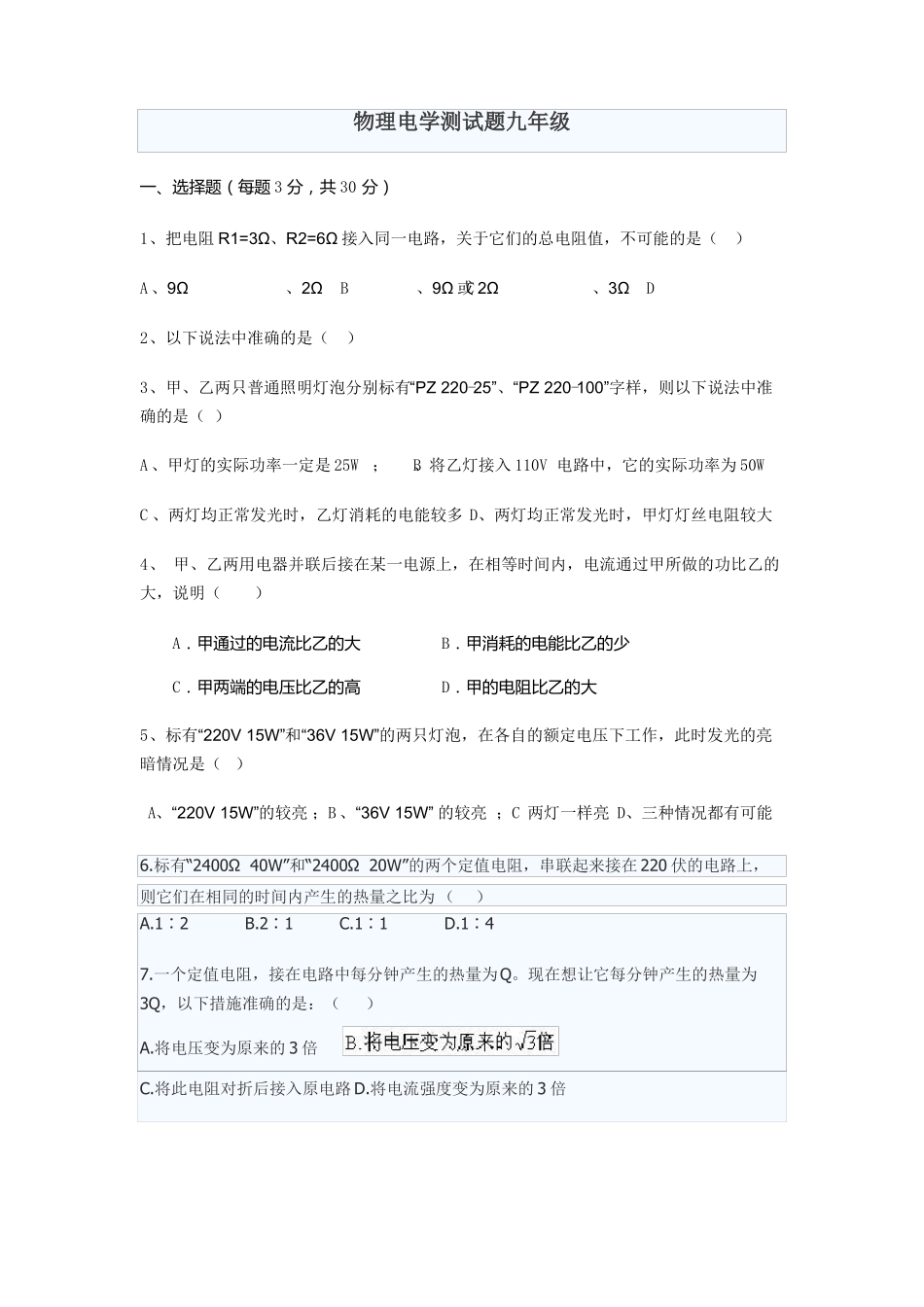

物理电学测试题九年级一、选择题（每题3分，共30分）1、把电阻R1=3Ω、R2=6Ω接入同一电路，关于它们的总电阻值，不可能的是（）A、9ΩB、2ΩC、9Ω或2ΩD、3Ω2、以下说法中准确的是（）3、甲、乙两只普通照明灯泡分别标有“PZ220-25”、“PZ220-100”字样，则以下说法中准确的是（）A、甲灯的实际功率一定是25W；B、将乙灯接入110V电路中，它的实际功率为50WC、两灯均正常发光时，乙灯消耗的电能较多D、两灯均正常发光时，甲灯灯丝电阻较大4、甲、乙两用电器并联后接在某一电源上，在相等时间内，电流通过甲所做的功比乙的大，说明（）A．甲通过的电流比乙的大B．甲消耗的电能比乙的少C．甲两端的电压比乙的高D．甲的电阻比乙的大5、标有“220V15W”和“36V15W”的两只灯泡，在各自的额定电压下工作，此时发光的亮暗情况是（）A、“220V15W”的较亮；B、“36V15W”的较亮；C两灯一样亮D、三种情况都有可能6.标有“2400Ω40W”和“2400Ω20W”的两个定值电阻，串联起来接在220伏的电路上，则它们在相同的时间内产生的热量之比为（）A.1∶2B.2∶1C.1∶1D.1∶47.一个定值电阻，接在电路中每分钟产生的热量为Q。现在想让它每分钟产生的热量为3Q，以下措施准确的是：（）A.将电压变为原来的3倍C.将此电阻对折后接入原电路D.将电流强度变为原来的3倍8.夏天在家里打开空调时，发现室内的灯光变暗。关于这个现象，以下说法中不准确的是(不考虑温度对电阻的影响)（）A.进户线中的电流变大了B．线路中的热损耗变大了C．线路中的电阻变大了D．灯两端的电压变小了9.如图4-6所示，电源电压不变，闭合电键后当滑动变阻器的滑片p向a端滑动时，伏特表和安培表的示数将：（）A.安培表示数增大，伏特表示数减小B.安培表示数增大，伏特表示数增大C.安培表示数增大，伏特表示数不变D.安培表示数减小，伏特表示数不变10.一天，照明一直正常的居民楼突然停电，经检查是配电房的熔断器烧断了。换用跟原来一样规格的熔丝，全楼的灯又亮了，但只过了几分钟，熔丝又烧断了，其原因是（）A．一定是某处发生了短路B．可能是电路中新接入了大功率的家用电器C．可能是配电房的火线开路D．可能是配电房的零线开路二、作图（共9分）11.将安培表，伏特表的符号填到图4-7各图中。12.将图4-8所示的元件连线。三节干电池串联，K控制两电压，导线不要交叉。13.将家庭电路连接完整。三、实验题与探究（16分）1.测量定值电阻的阻值，画出实验电路图。（2分）2.将图4-12中的实物连线（连线不要交叉）（2分）3.连线过程中，开关应是的，连好电路后，滑动变阻器阻值应。4.伏特表、安培表的示数如图4-13所示，则R＝欧姆。18．(9分)为了“比较不同物质的吸热水平”，物理兴趣小组在实验室利用老师提供的器材连接好如下图的电路，A瓶中装的是水，B瓶中装的是煤油，两瓶中用的是电阻均为5Ω的电热丝。(1)准确连接完电路，开关闭合前滑片应置于最(填“左”或“右”)端．(2)为了确保实验的准确性，水和煤油的和初温必须相等。闭合开关后，经过一段时间发现(选填“A”或“B”)瓶中的温度计的示数升高快．物质的这种属性我们用物理量比热容来描绘。(3)实验结束时，小明测得水和煤油升高的温度分别为Δt1和Δt2，已知水的比热容为C水，假如不计热量损失，那么煤油的比热容C煤=。(4)实验时，小明和小红发现电热丝热得很快，而连接的导线却不怎么热。小红猜测：发热不同是因为电热丝和导线的电流不同。小明猜测：发热不同是因为电热丝和导线的电阻不同。其他同学立即判断小红的猜测是错误的，原因是。(5)接着小组探究“通电导体产生热量的多少和电阻的关系”，他们又准备了如下的器材：足量的水和煤油、天平、10Ω的电热丝两根、电流表和电压表各一只、秒表等器材。要完成实验，他们应该在原来的装置上调整的器材及要求是：①；②．(6)最后，小明和小红又利用此装置探究了“通电导体产生热量的多少和电流的关系”，根据记录数据大致画出了产生的热量Q和电流I关系的图像，其中正确的是()（2分）四．计算题（15分）19．（7分）PTC是一种新型的半导体陶瓷材料，它的发热效率较高，PTC有一个人为设定的温度。当它的温度低于设定温度时，其电...
