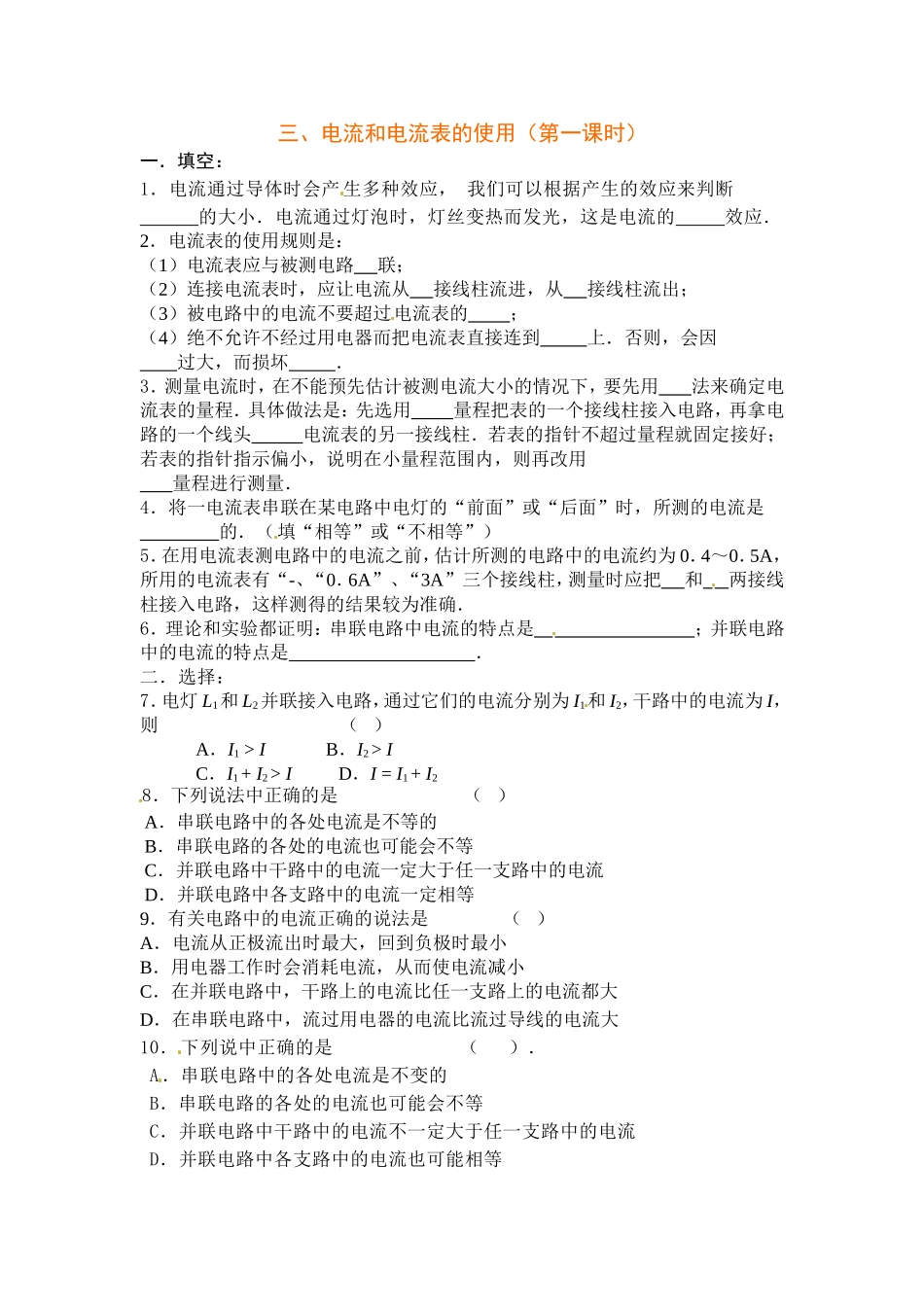

三、电流和电流表的使用(第一课时)一.填空:1.电流通过导体时会产生多种效应,我们可以根据产生的效应来判断的大小.电流通过灯泡时,灯丝变热而发光,这是电流的效应.2.电流表的使用规则是:(1)电流表应与被测电路联;(2)连接电流表时,应让电流从接线柱流进,从接线柱流出;[来源:学,科,网Z,X,X,K](3)被电路中的电流不要超过电流表的;(4)绝不允许不经过用电器而把电流表直接连到上.否则,会因过大,而损坏.3.测量电流时,在不能预先估计被测电流大小的情况下,要先用法来确定电流表的量程.具体做法是:先选用量程把表的一个接线柱接入电路,再拿电路的一个线头电流表的另一接线柱.若表的指针不超过量程就固定接好;若表的指针指示偏小,说明在小量程范围内,则再改用量程进行测量.4.将一电流表串联在某电路中电灯的“前面”或“后面”时,所测的电流是的.(填“相等”或“不相等”)5.在用电流表测电路中的电流之前,估计所测的电路中的电流约为0.4~0.5A,所用的电流表有“-、“0.6A”、“3A”三个接线柱,测量时应把和两接线柱接入电路,这样测得的结果较为准确.6.理论和实验都证明:串联电路中电流的特点是;并联电路中的电流的特点是.[来源:学科网]二.选择:7.电灯L1和L2并联接入电路,通过它们的电流分别为I1和I2,干路中的电流为I,则()A.I1>IB.I2>IC.I1+I2>ID.I=I1+I28.下列说法中正确的是()A.串联电路中的各处电流是不等的B.串联电路的各处的电流也可能会不等C.并联电路中干路中的电流一定大于任一支路中的电流D.并联电路中各支路中的电流一定相等9.有关电路中的电流正确的说法是()A.电流从正极流出时最大,回到负极时最小B.用电器工作时会消耗电流,从而使电流减小C.在并联电路中,干路上的电流比任一支路上的电流都大D.在串联电路中,流过用电器的电流比流过导线的电流大10.下列说中正确的是().A.串联电路中的各处电流是不变的B.串联电路的各处的电流也可能会不等[来源:学科网]C.并联电路中干路中的电流不一定大于任一支路中的电流D.并联电路中各支路中的电流也可能相等11.下列家用电器,在正常工作时,哪一种通过的电流最大?().A.电视机B.普通日光灯C.家用电风扇D.家用电熨斗12.用某电源供电,当电源的放电电流为5A时,可持续放电150s,若希望持续放电375s,则放电电流应为().A.1AB.2AC.3AD.4A三.实验与设计:13.根据图1各图下面电流值的大小,在电流表上画出接线柱并标明电流的方向.[来源:Zxxk.Com]14.如图2所示的电路中,电流表A1测的是电流,A2测的是的电流.15.图3所示的电路中,电流表A1测的是的电流,A2测的是的电流.16.读出如图4所示的电流表的示数:甲表的示数,若改接另一量程则示数是;乙表的示数,若改接另一量程则示数是.三、电流和电流表的使用(第二课时)一.选择:1.关于电流表的使用,下列说法中不正确的是()A.使用前如果电流表的指针没有指在表盘上的“0”点,要先进行调零B.电流表要并联在被测电路中C.当电路中的电流不估计时,要用试触的方法来选定合适的量程D.绝不允许不经过用电器把电流表接线柱接到电源的两极上[来源:学#科#网Z#X#X#K]2.某学生使用电流表时,根据电路中的待测电流,应选用0~0.6A的量程,但误将“-”和“3”两接线柱接入电路.这样做的结果是()图1图2图3图4A.指针摆动角度大B.指针摆动角度小,读数更准确C.指针摆动角度小,会损坏电表D.指针摆动角度小,读数不精确3.电灯L1和L2串联后接入电路,用电流表测电路中的电流,闭合开关后,发现电流表的示数为零,那么可能出现的问题是()A.电灯L1被短路B.电灯L2被短路C.有一盏灯的灯丝断了D.电流表正负接线柱接反了4.如图1所示,当开关S闭合时,将发生的现象是()A.灯可能被烧坏B.电流表可能被烧坏C.灯和电流表都可能被烧坏D.不发生任何事故5.把两个灯泡串联后接到电源上,合上开关S后,会发现L1比L2亮,则()A.通过L1的电流大B.通过L2的电流大C.通过两灯的电流一样大D.无法判断6.在图2所示的几种电路中,电流表只测L2电流的是()[来源:学*科*网Z*X*X*K][来...
