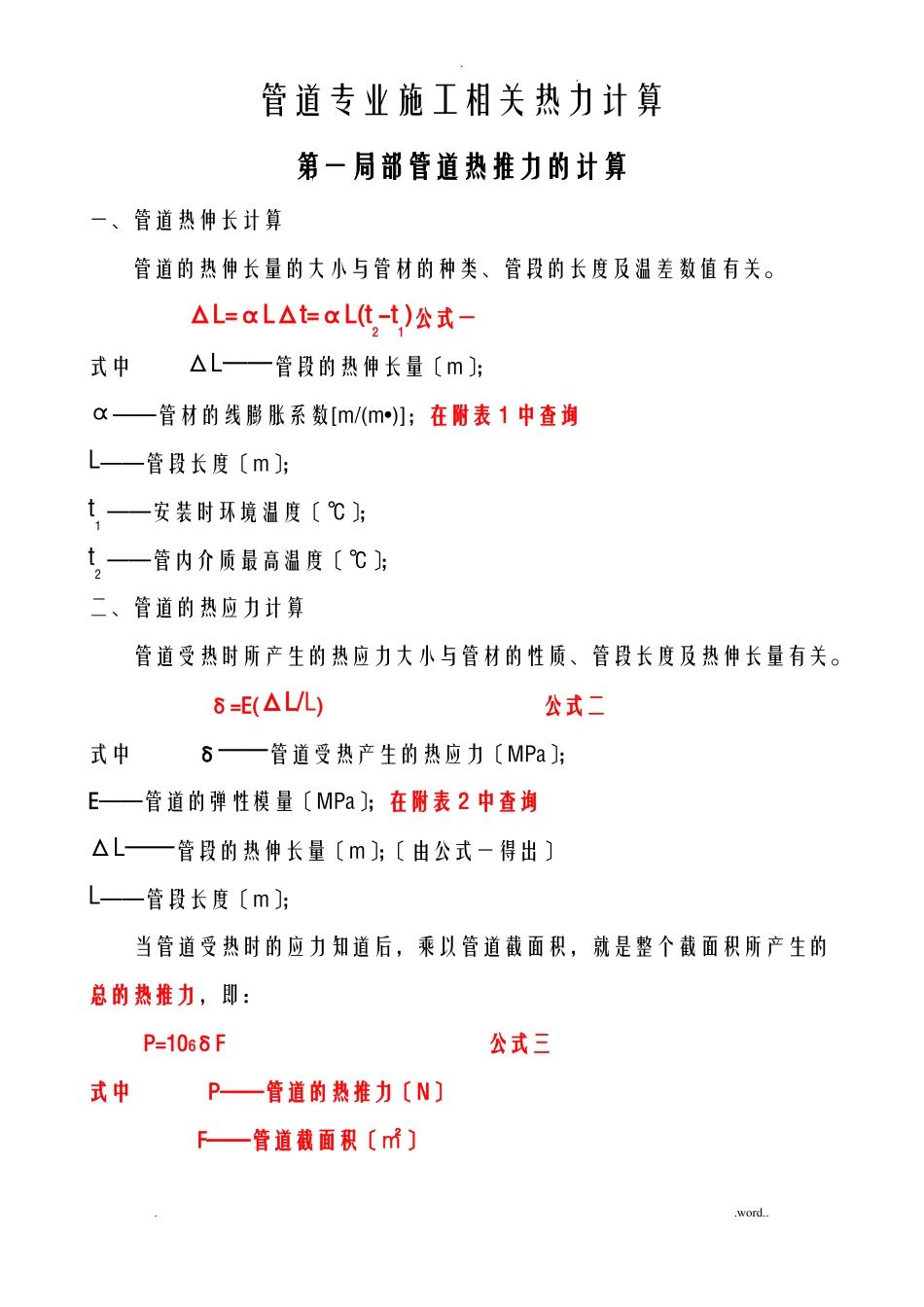

..管道专业施工相关热力计算第一局部管道热推力的计算一、管道热伸长计算管道的热伸长量的大小与管材的种类、管段的长度及温差数值有关。ΔL=αLΔt=αL(t2-t1)公式一式中ΔL——管段的热伸长量〔m〕；α——管材的线膨胀系数[m/(m•)]；在附表1中查询L——管段长度〔m〕；t1——安装时环境温度〔℃〕；t2——管内介质最高温度〔℃〕；二、管道的热应力计算管道受热时所产生的热应力大小与管材的性质、管段长度及热伸长量有关。δ=E(ΔL/L)公式二式中δ——管道受热产生的热应力〔MPa〕；E——管道的弹性模量〔MPa〕；在附表2中查询ΔL——管段的热伸长量〔m〕；〔由公式一得出〕L——管段长度〔m〕；当管道受热时的应力知道后，乘以管道截面积，就是整个截面积所产生的总的热推力，即：P=106δF公式三式中P——管道的热推力〔N〕F——管道截面积〔㎡〕..word....δ——管道热应力〔MPa〕附表1：常用钢材的线膨胀系数(×10-6m/m·℃)..word....钢号温度℃10015015820022023024025026027028029030031032033034035036037020#20g11.1611.6411.7212.1212.2512.3212.3812.4512.5212.512.6512.7212.7812.8912.9913.113.213.3113.4113.5215CrMo11.912.2512.3112.612.7212.7812.8412.912.9613.0213.0813.1413.213.2513.313.3513.413.4513.513.5512CrlMoV13.613.6513.6613.713.7613.7913.8213.8513.8813.9113.9413.971414.0214.0414.0614.0814.114.1214.14..word....38039040041042043044045046047048013.6213.7313.8313.8413.8513.8613.613.6513.713.7313.7613.791414141414141414.1614.1814.214.2314.2614.2914.514.514.514.514.514.514.514.514.514.514.5490..word..500510520530540..附表2：不同温度下不同材料的弹性模量温度序号材料名称20℃100℃200℃300℃400℃500℃弹性模量〔×106MPa〕123420#20G12Cr1MoV15CrMo2．112．072．021．921．871．692．092．061．971．911．831．742．142．112．061．951．871．792．122．102．041．971．871．77第二局部相关补偿器的计算一、管道的自然补偿1、L形直角弯自然补偿；L形自然补偿管段如图..word......word......word......word......word......word......word......word..
