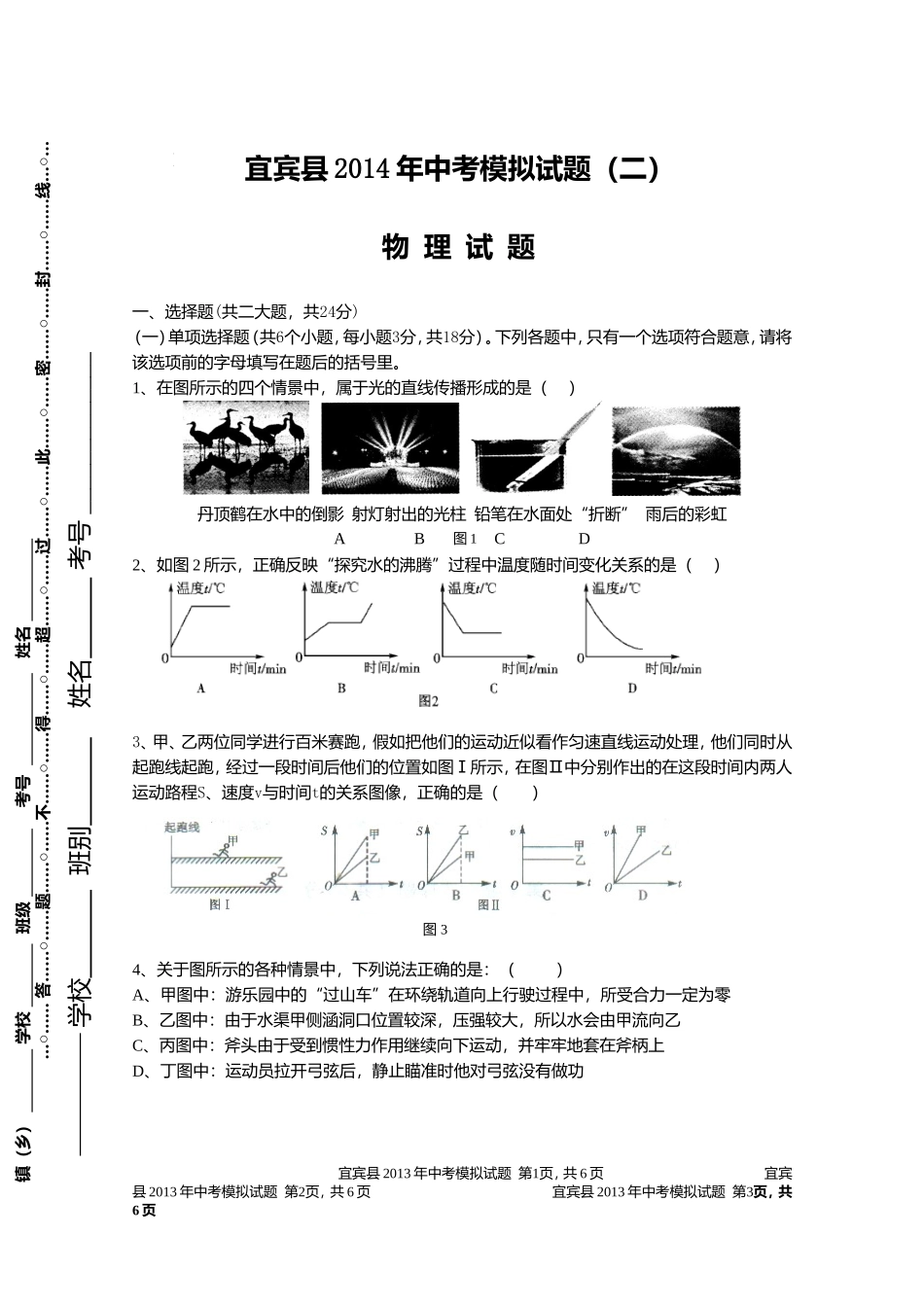

镇（乡）学校班级考号姓名…○……答……○……题……○……不……○……得……○……超……○……过……○……此……○……密……○……封……○……线…○…宜宾县2014年中考模拟试题（二）物理试题一、选择题(共二大题，共24分)（一）单项选择题（共6个小题，每小题3分，共18分）。下列各题中，只有一个选项符合题意，请将该选项前的字母填写在题后的括号里。1、在图所示的四个情景中，属于光的直线传播形成的是（）丹顶鹤在水中的倒影射灯射出的光柱铅笔在水面处“折断”雨后的彩虹ABCD2、如图2所示，正确反映“探究水的沸腾”过程中温度随时间变化关系的是（）3、甲、乙两位同学进行百米赛跑，假如把他们的运动近似看作匀速直线运动处理，他们同时从起跑线起跑，经过一段时间后他们的位置如图Ⅰ所示，在图Ⅱ中分别作出的在这段时间内两人运动路程S、速度v与时间t的关系图像，正确的是（）4、关于图所示的各种情景中，下列说法正确的是：（）A、甲图中：游乐园中的“过山车”在环绕轨道向上行驶过程中，所受合力一定为零B、乙图中：由于水渠甲侧涵洞口位置较深，压强较大，所以水会由甲流向乙C、丙图中：斧头由于受到惯性力作用继续向下运动，并牢牢地套在斧柄上D、丁图中：运动员拉开弓弦后，静止瞄准时他对弓弦没有做功宜宾县2013年中考模拟试题第1页，共6页宜宾县2013年中考模拟试题第2页，共6页宜宾县2013年中考模拟试题第3页，共6页图1图3学校班别姓名考号_____________…○……答……○……题……○……不……○……得……○……超……○……过……○……此……○……密……○……封……○……线……○…vt/sF/N0t1t2t31400900ABCDab图75、如图5所示，条形磁铁置于水平桌面上，电磁铁与条形磁铁处于同一水平线放置，且左端固定，当开关S闭合，电路中滑动变阻器的滑片P逐渐向下移动时，条形磁铁始终保持静止，则在此过程中，条形磁铁受到的摩擦力（）A、方向向右，逐渐减小B、方向向右，逐渐增大C、方向向左，逐渐减小D、方向向左，逐渐增大6、如图6所示的电路，闭合开关，两只灯泡都不发光，且电流表和电压表均没有示数。现仅将L1和L2两灯泡的位置对调，其它不变。再次闭合开关时，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表的指针却有了明显的偏转。根据以上信息可以判断（）A、电流表损坏了B、灯泡L1的灯丝断了C、灯泡L2的灯丝断了D、电源接线处松脱(二)多项选择题(共2个小题，每小题3分，共6分)下列各小题给出的四个选项中有一个或一个以上的选项是正确的，请将其选出并将其序号填入相应的括号内，全选对得3分，选对但不全的得2分，有错或不选的得0分。7、在图7（a）中，石料在钢绳拉力的作用下从水面上方以恒定的速度下降，直至全部没入水中。图（b）是钢绳拉力随时间t变化的图像。若不计水的阻力，g=10N/kg，则下列说法正确的是（）A.、石料受到的重力为900B、石料的密度为2.3×103kg/m3C、石料的密度为2.8×103kg/m3D、石料没入水中后，受到的浮力为500N8、小敏设计了一种“闯红灯违规证据模拟记录器”，如图8甲，拍摄照片记录机动车辆闯红灯时的情景。工作原理：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车的宜宾县2013年中考模拟试题第4页，共18页宜宾县2013年中考模拟试题第5页，共18页宜宾县2013年中考模拟试题第6页，共18页乙18012060F/NR/Ω04000800012000240图4图3图6图5镇（乡）学校班级考号姓名…○……答……○……题……○……不……○……得……○……超……○……过……○……此……○……密……○……封……○……线…○…压力，它的阻值变化（变化规律如图8乙所示）引起电流变化到一定值时，继电器的衔铁就被吸下；光控开关未受到该种光照射自动断开，衔铁没有被吸引，工作电路中的指示灯发光。已知控制电路电压为6V，继电器线圈电阻10Ω，当控制电路中电流大于0.06A时，衔铁被吸引。g取10N/kg（）A.要记录违规闯红灯的情景，光控开关应在接收到红光时，自动闭合。B.光控开关接收到绿光时，指示灯亮，电控照相机不工作C.质量小于400kg的车辆违规时不会被拍照记录。D.要使质量较小的车闯红灯也能被拍下，可以在控制...
