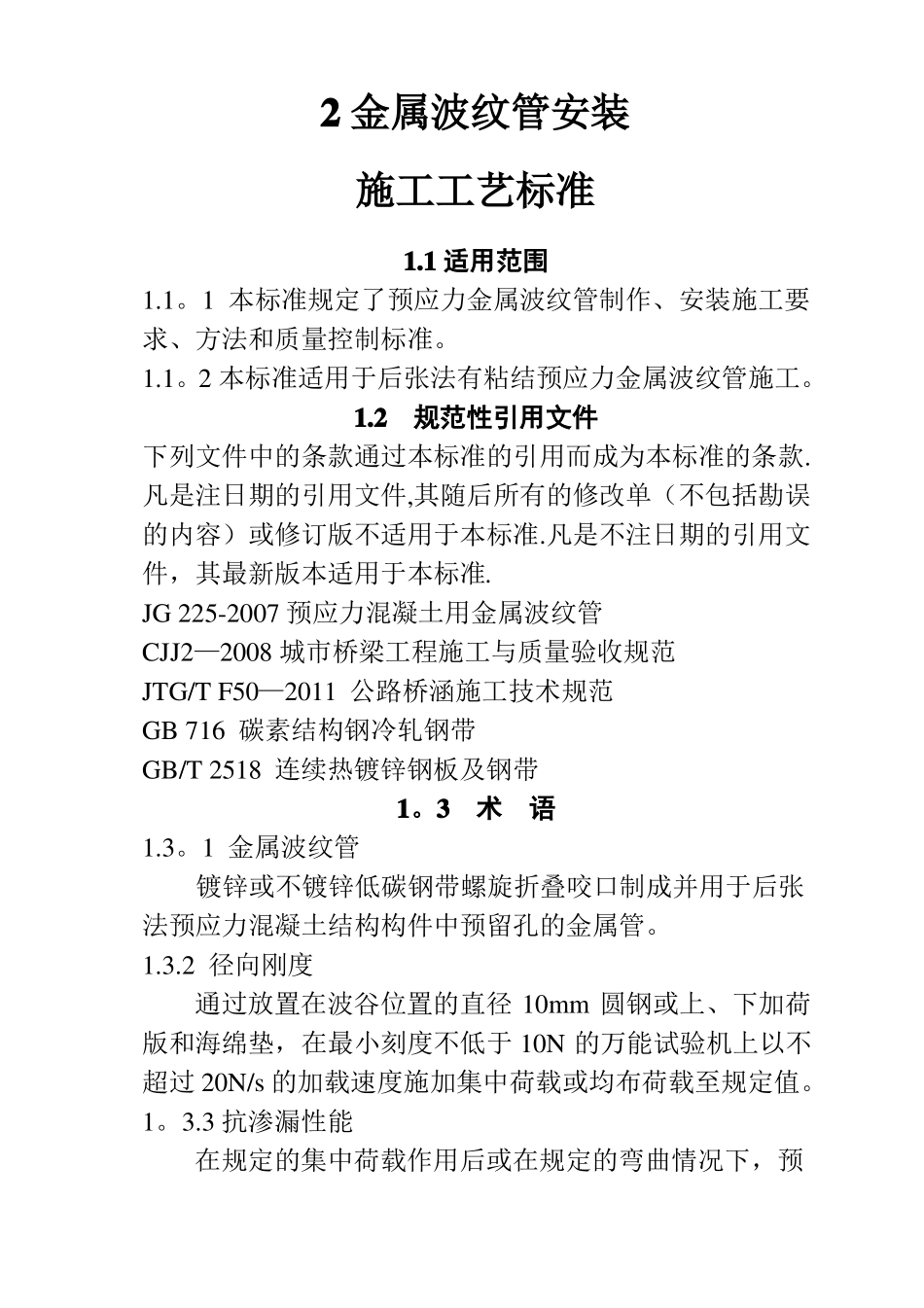

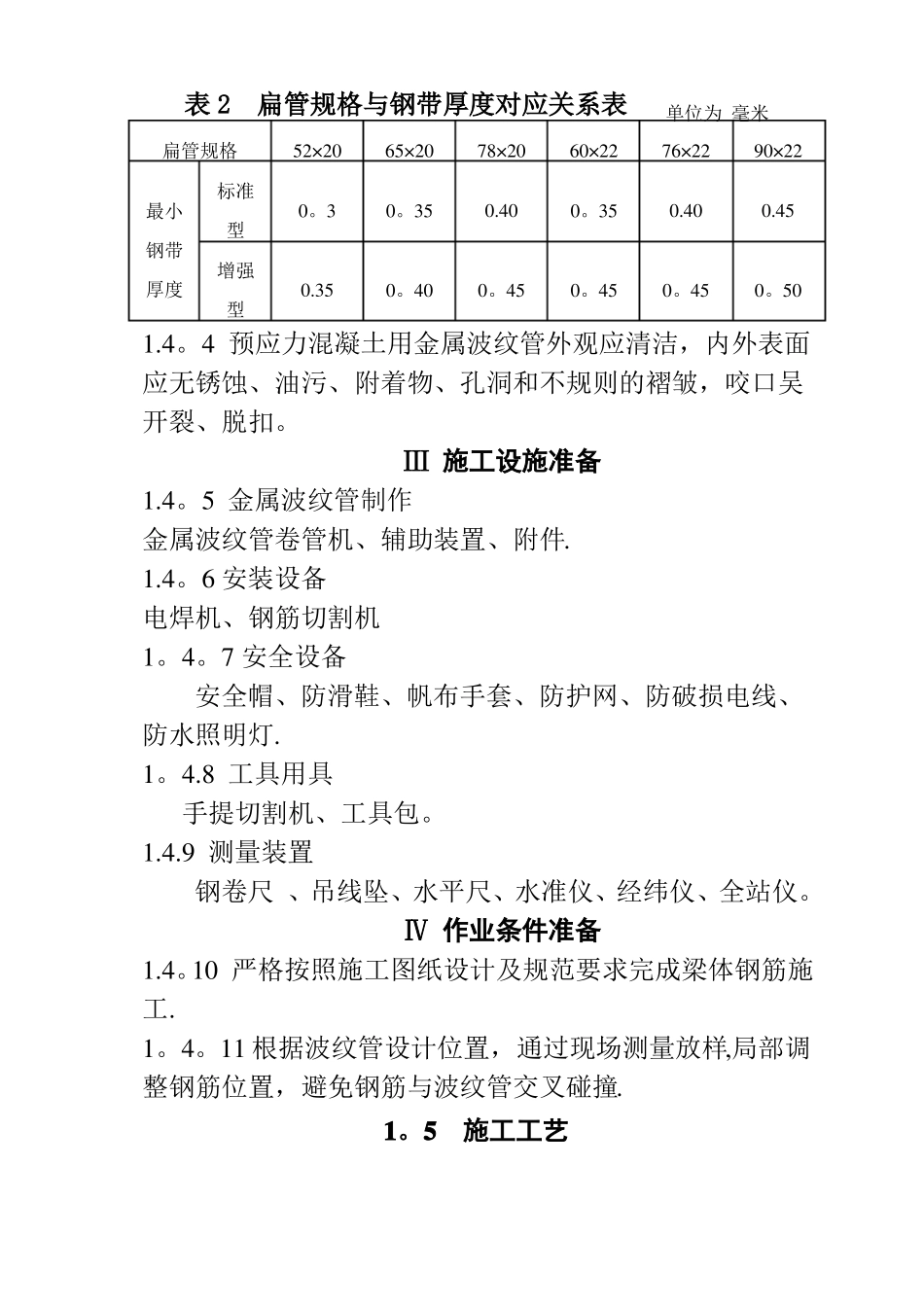

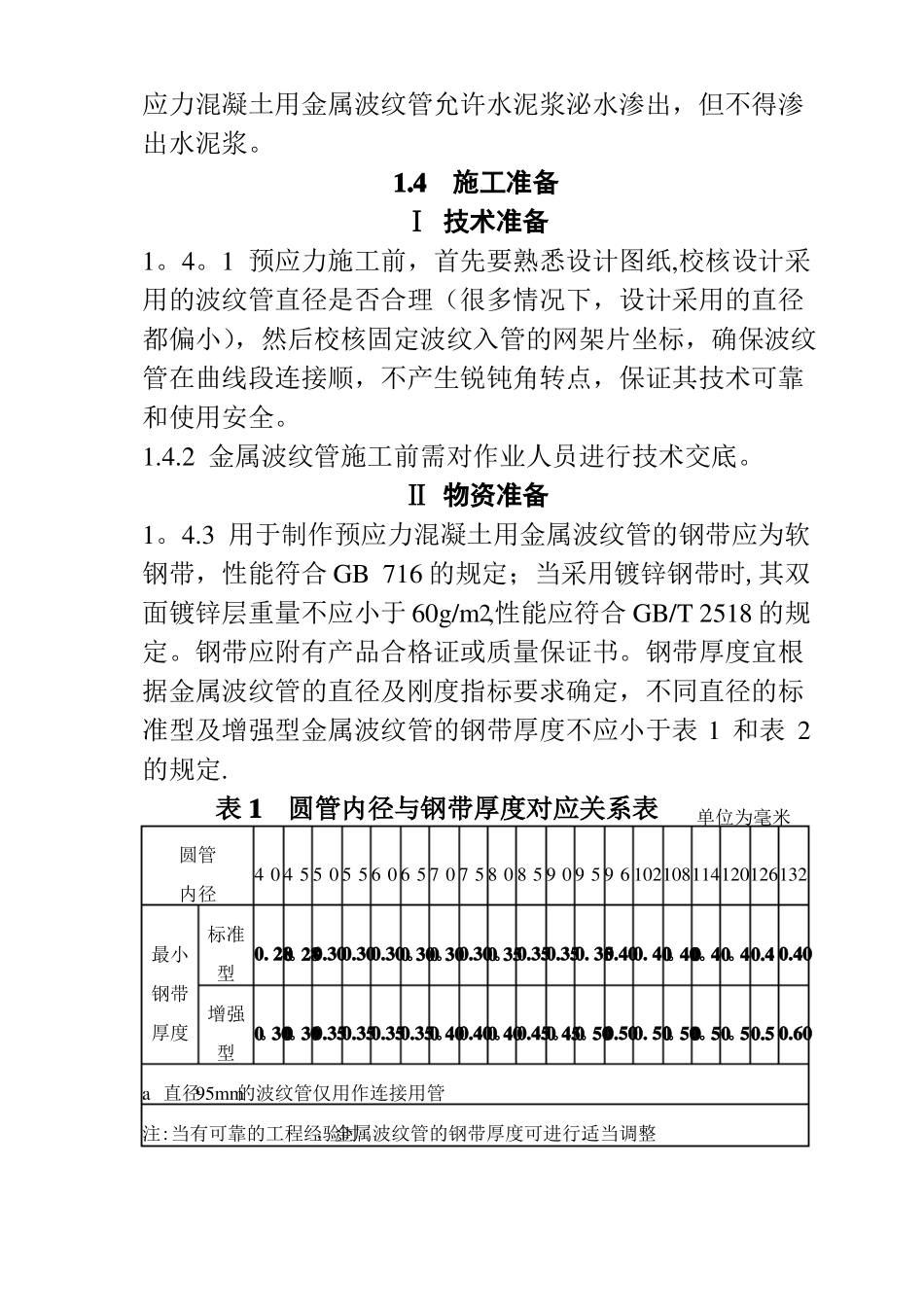

2金属波纹管安装施工工艺标准1.1适用范围1.1。1本标准规定了预应力金属波纹管制作、安装施工要求、方法和质量控制标准。1.1。2本标准适用于后张法有粘结预应力金属波纹管施工。1.2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款.凡是注日期的引用文件,其随后所有的修改单（不包括勘误的内容）或修订版不适用于本标准.凡是不注日期的引用文件，其最新版本适用于本标准.JG225-2007预应力混凝土用金属波纹管CJJ2—2008城市桥梁工程施工与质量验收规范JTG/TF50—2011公路桥涵施工技术规范GB716碳素结构钢冷轧钢带GB/T2518连续热镀锌钢板及钢带1。3术语1.3。1金属波纹管镀锌或不镀锌低碳钢带螺旋折叠咬口制成并用于后张法预应力混凝土结构构件中预留孔的金属管。1.3.2径向刚度通过放置在波谷位置的直径10mm圆钢或上、下加荷版和海绵垫，在最小刻度不低于10N的万能试验机上以不超过20N/s的加载速度施加集中荷载或均布荷载至规定值。1。3.3抗渗漏性能在规定的集中荷载作用后或在规定的弯曲情况下，预应力混凝土用金属波纹管允许水泥浆泌水渗出，但不得渗出水泥浆。1.4施工准备Ⅰ技术准备1。4。1预应力施工前，首先要熟悉设计图纸,校核设计采用的波纹管直径是否合理（很多情况下，设计采用的直径都偏小），然后校核固定波纹入管的网架片坐标，确保波纹管在曲线段连接顺，不产生锐钝角转点，保证其技术可靠和使用安全。1.4.2金属波纹管施工前需对作业人员进行技术交底。Ⅱ物资准备1。4.3用于制作预应力混凝土用金属波纹管的钢带应为软钢带，性能符合GB716的规定；当采用镀锌钢带时,其双面镀锌层重量不应小于60g/m2,性能应符合GB/T2518的规定。钢带应附有产品合格证或质量保证书。钢带厚度宜根据金属波纹管的直径及刚度指标要求确定，不同直径的标准型及增强型金属波纹管的钢带厚度不应小于表1和表2的规定.表1圆管内径与钢带厚度对应关系表单位为毫米圆管内径标准最小型钢带增强厚度型0。300。300.350.350.350.350。400.400。400.450。450。500.500.500。500。50。50.50.600.280。280.300.300.300。300。300.300。350.350.350.350.400.400。400。40。40.40.4040455055606570758085909596102108114120126132a直径95mm的波纹管仅用作连接用管注:当有可靠的工程经验时，金属波纹管的钢带厚度可进行适当调整.表2扁管规格与钢带厚度对应关系表单位为毫米扁管规格标准最小型钢带增强厚度型0.350。400。450。450。450。500。30。350.400。350.400.4552×2065×2078×2060×2276×2290×221.4。4预应力混凝土用金属波纹管外观应清洁，内外表面应无锈蚀、油污、附着物、孔洞和不规则的褶皱，咬口吴开裂、脱扣。Ⅲ施工设施准备1.4。5金属波纹管制作金属波纹管卷管机、辅助装置、附件.1.4。6安装设备电焊机、钢筋切割机1。4。7安全设备安全帽、防滑鞋、帆布手套、防护网、防破损电线、防水照明灯.1。4.8工具用具手提切割机、工具包。1.4.9测量装置钢卷尺、吊线坠、水平尺、水准仪、经纬仪、全站仪。Ⅳ作业条件准备1.4。10严格按照施工图纸设计及规范要求完成梁体钢筋施工.1。4。11根据波纹管设计位置，通过现场测量放样,局部调整钢筋位置，避免钢筋与波纹管交叉碰撞.1。5施工工艺Ⅰ施工工艺流程1.5.1施工工艺流程应符合图1。5。1的规定。施工准备熟悉图纸，技术交底，波纹管计划图1.5。1波纹管加工金属波纹管安装工艺流程图Ⅱ操作工艺不符合1.5.2波纹管安装要求检查验收记波纹管检查验收符不符合处置再验1波纹管安装前应根据设计图在在现场按预应力梁的定位放线合符合截面及波纹管的轴线坐标,放出纵向足尺大样，检验波纹管安装端部锚口螺旋筋坐标计算是否准确。和锚垫板2梁底模安装后,经检查合格，钢筋骨架绑扎合格后，固定、校正梁端模方可安装波纹管；3梁端模应制成定型模板,按设计施工图规定,安装每绑扎梁钢筋骨架束预应力筋的螺旋筋和锚垫板，每块锚垫板必须用螺栓锚穿波纹管固在梁端模上，使锚垫板与梁端模贴合紧密,以防漏浆；4安装时应保证锚垫板垂直于孔道中心线，梁端锚口安装曲线、直线定位筋安装钢筋井字架用木圆棒封堵，待混凝土浇筑完拔出，以防止水泥浆浸入绑扎波纹管...
