广联达图形算量GCL2021整体操作流程教程详解VIP免费

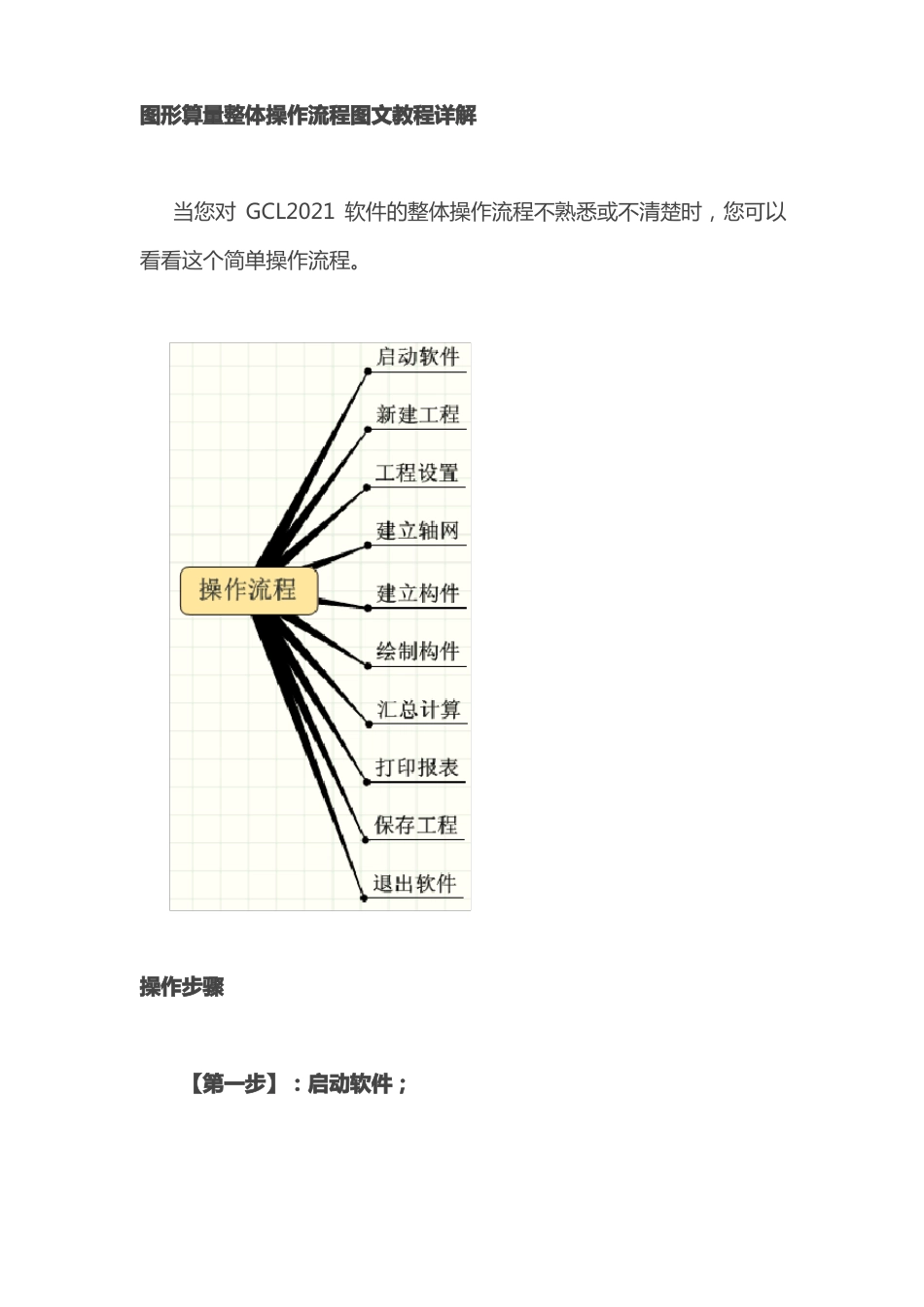

广联达图形算量GCL2021整体操作流程教程详解_第1页
1/15

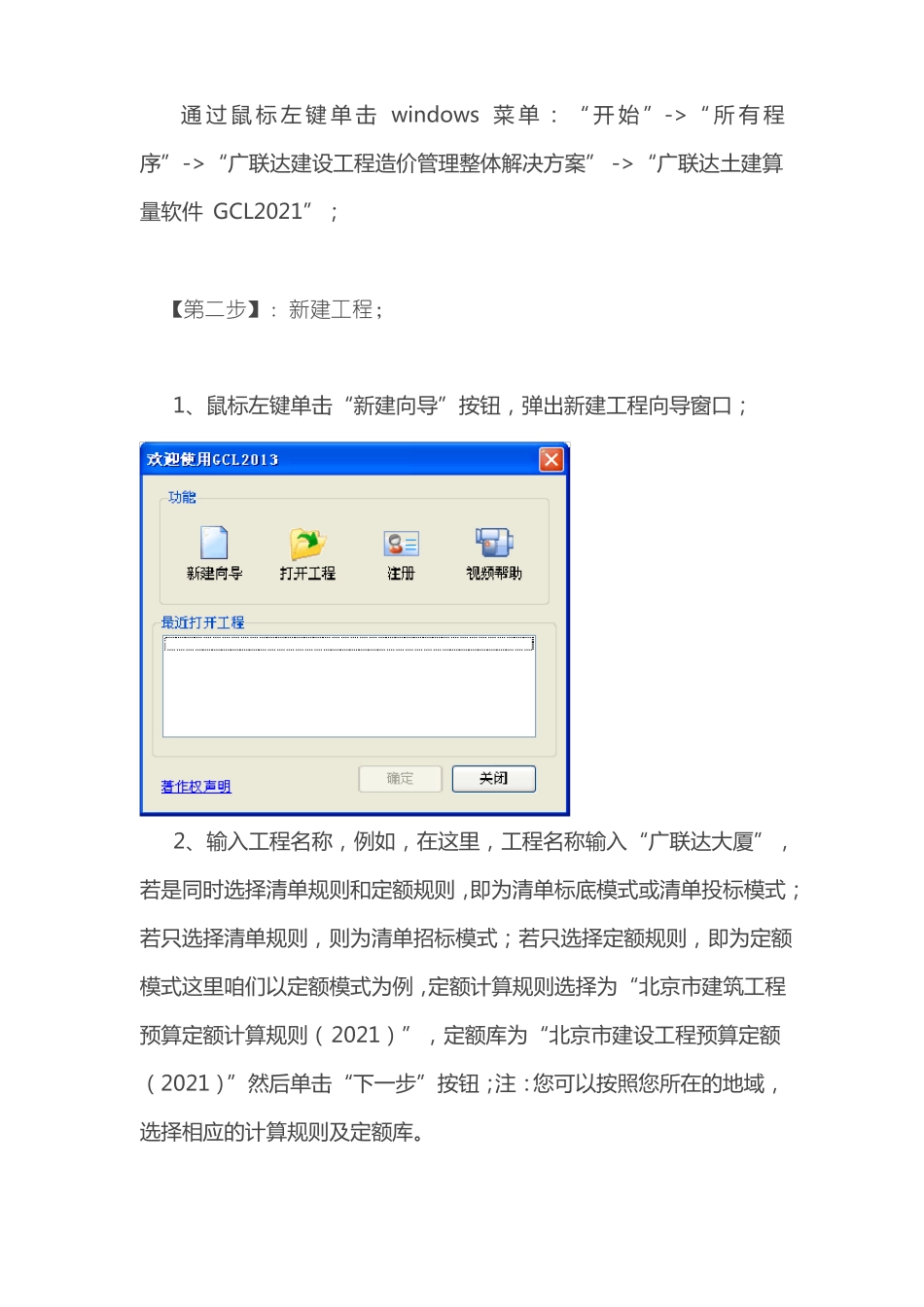

广联达图形算量GCL2021整体操作流程教程详解_第2页
2/15

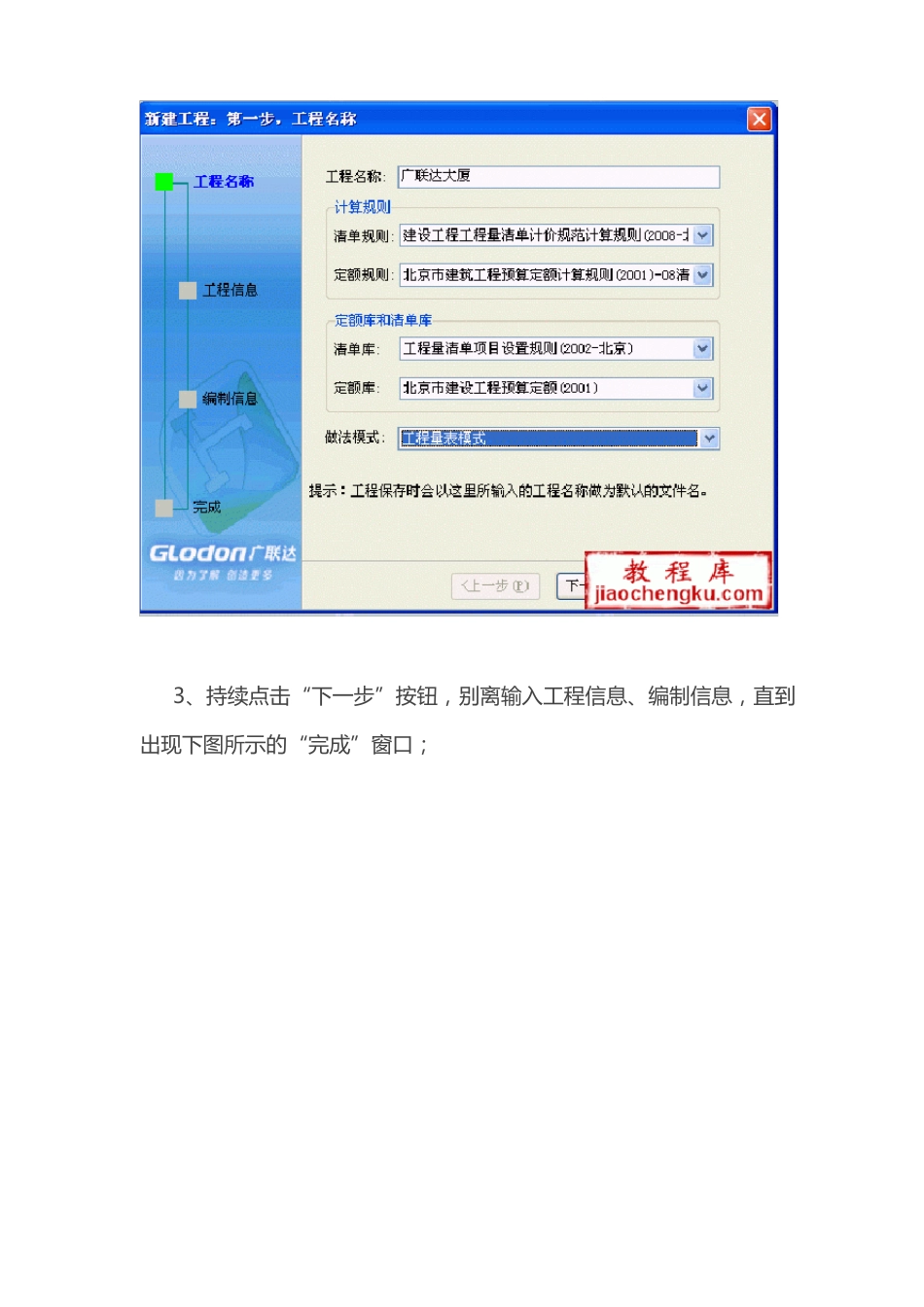

广联达图形算量GCL2021整体操作流程教程详解_第3页
3/15
图形算量整体操作流程图文教程详解当您对GCL2021软件的整体操作流程不熟悉或不清楚时,您可以看看这个简单操作流程。操作步骤【第一步】:启动软件;通过鼠标左键单击windows菜单:“开始”->“所有程序”->“广联达建设工程造价管理整体解决方案”->“广联达土建算量软件GCL2021”;【第二步】:新建工程;1、鼠标左键单击“新建向导”按钮,弹出新建工程向导窗口;2、输入工程名称,例如,在这里,工程名称输入“广联达大厦”,若是同时选择清单规则和定额规则,即为清单标底模式或清单投标模式;若只选择清单规则,则为清单招标模式;若只选择定额规则,即为定额模式这里咱们以定额模式为例,定额计算规则选择为“北京市建筑工程预算定额计算规则(2021)”,定额库为“北京市建设工程预算定额(2021)”然后单击“下一步”按钮;注:您可以按照您所在的地域,选择相应的计算规则及定额库。3、持续点击“下一步”按钮,别离输入工程信息、编制信息,直到出现下图所示的“完成”窗口;4、点击“完成”按钮即可完成工程的成立,显示下面的界面。【第三步】:工程设置;1、在左侧导航栏当选择“工程设置”下的“楼层信息”页签;2、单击“插入楼层”按钮,进行楼层的插入,;3、按照图纸输入各层层高及首层底标高,这里,首层底标高默以为0。【第四步】:成立轴网;1、在左侧导航栏中点击“画图输入”页签,鼠标左键点击选择“轴网”构件类型;2、双击轴网,点击构件列表框工具栏按钮“新建”->“新建正交轴网”,;3、默以为“下开间”数据概念界面,在常常利用值的列表当选择“3000”作为下开间的轴距,并单击“添加”按钮,在左侧的列表中会显示您所添加的轴距;4、选择“左进深”,在常常利用值的列表当选择“3000”,并单击“添加”按钮,依次添加三个进深尺寸。这样“轴网-1”就概念好了;5、点击工具条中的“画图”按钮,自动弹出输入角度对话框,输入角度“0”,单击“肯定”按钮,就会在画图区域画上方才概念好的轴网-1了。【第五步】:成立构件;成立构件与成立轴网相似,这里咱们就以构件墙为例:1、鼠标单击构件树“墙”前面的“+”号展开,选择“墙”构件类型。2、点击工具菜单中的“概念”按钮,左键单击构件列表中的建”->“新建墙”按钮新建墙构件;“新3、在属性编辑框界面显示出适才所成立的“Q-1”的属性信息,您可以按如实际情况选择或直接输入墙属性值,比如类别、材质、厚度等,教程库搜集整理。4、同时右边会是套做法的页面,软件默许已经选择了一个默许量表,选择量表计算项“体积”行,通过查询定额库或直接输入定额编号,比如“3-4”。【第六步】:绘制构件;1、套好做法后点击工具栏“画图”按钮,切换到画图界面,点击画图工具栏“直线”按钮,在画图区域绘制墙构件;2、在轴网中点击1轴和A轴的交点,然后再点击5轴和A轴的交点,在屏幕的画图区域内会出现所绘制的“Q-1”;【第七步】:汇共计算;1、左键点击菜单栏的“汇共计算”;2、屏幕弹出“肯定执行计算汇总”对话框,点击“肯定”按钮;3、计算汇总结束点击“肯定”即可。【第八步】:报表打印;1、在左侧导航栏当选择“报表预览”,弹出“设置报表范围”的窗口,选择需要输出的楼层及构件,点击“肯定”。2、在导航栏当选择您需要预览的报表,在右边就会出现报表预览界面,软件为大家提供了做法汇总分析、构件汇总分析、指标汇总分析三大类报表,教程库。【第九步】:保留工程;1、点击菜单栏的“文件”->“保留”菜单项;注意:GCL2021的工程默许保留路径为:C:我的文档Grandsoft2、弹出“工程另存为”的界面,文件名称默以为您在新建工程时所输入的工程名称,点击“保留”按钮即可保留工程。【第十步】:退出软件。
