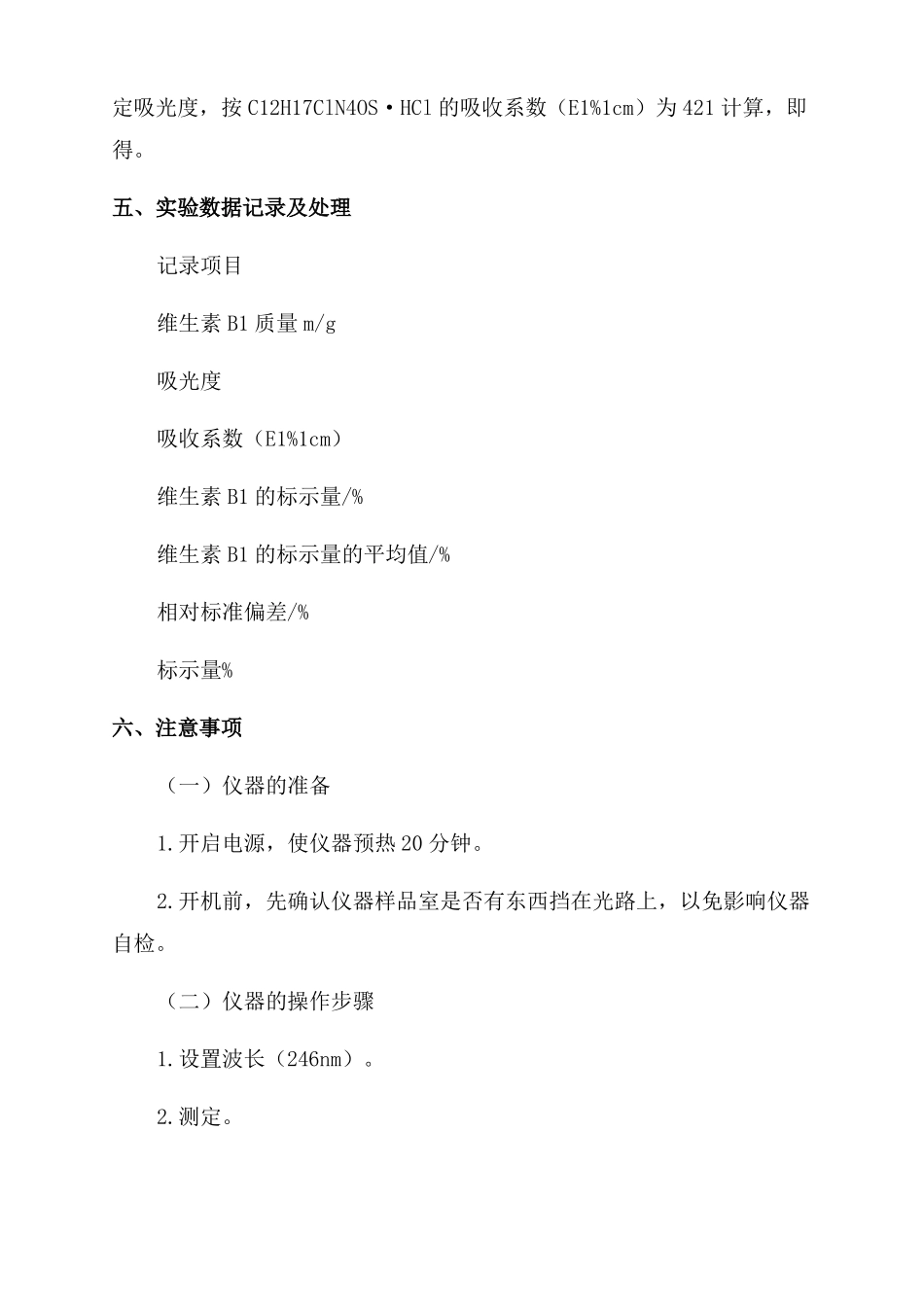

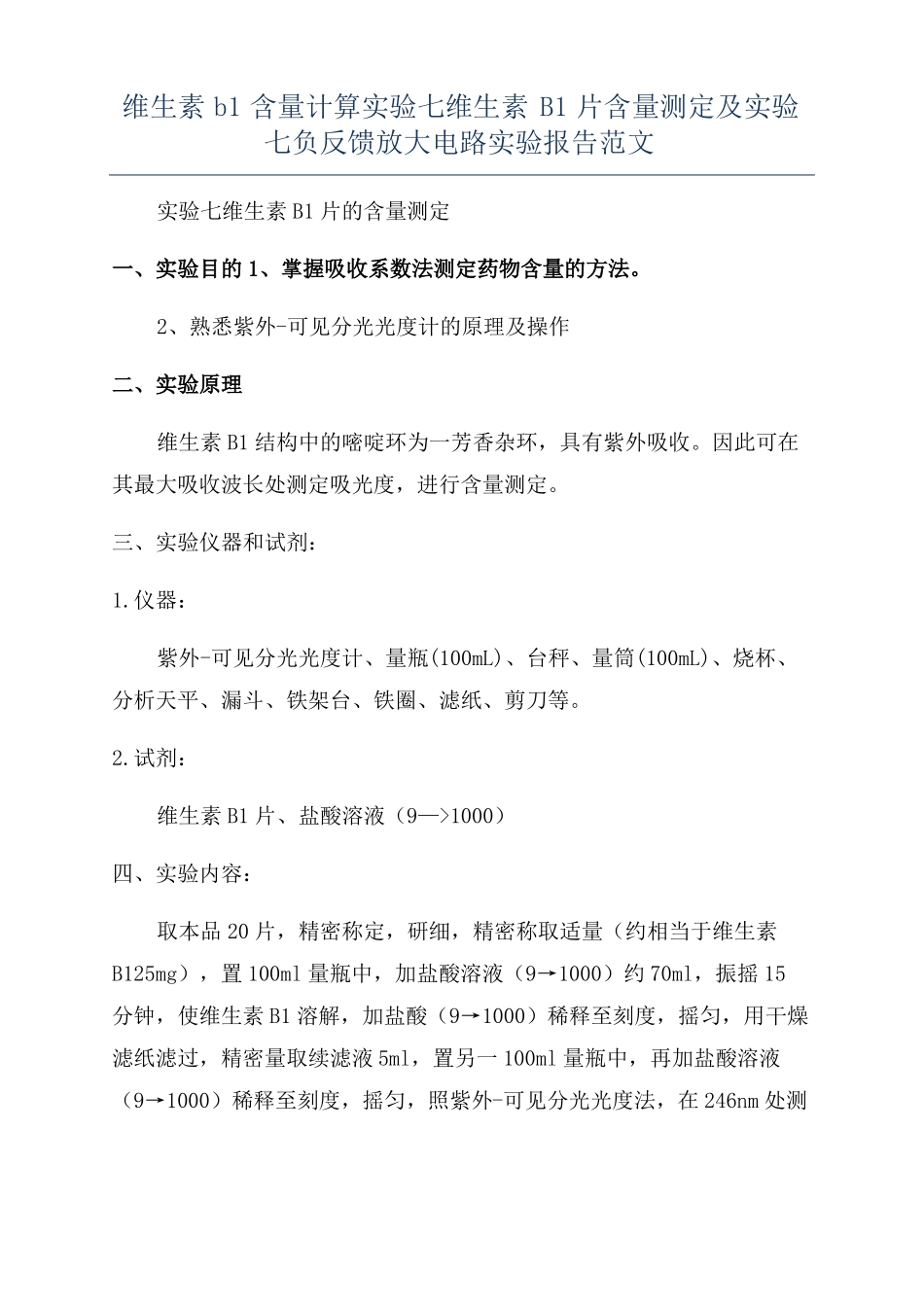

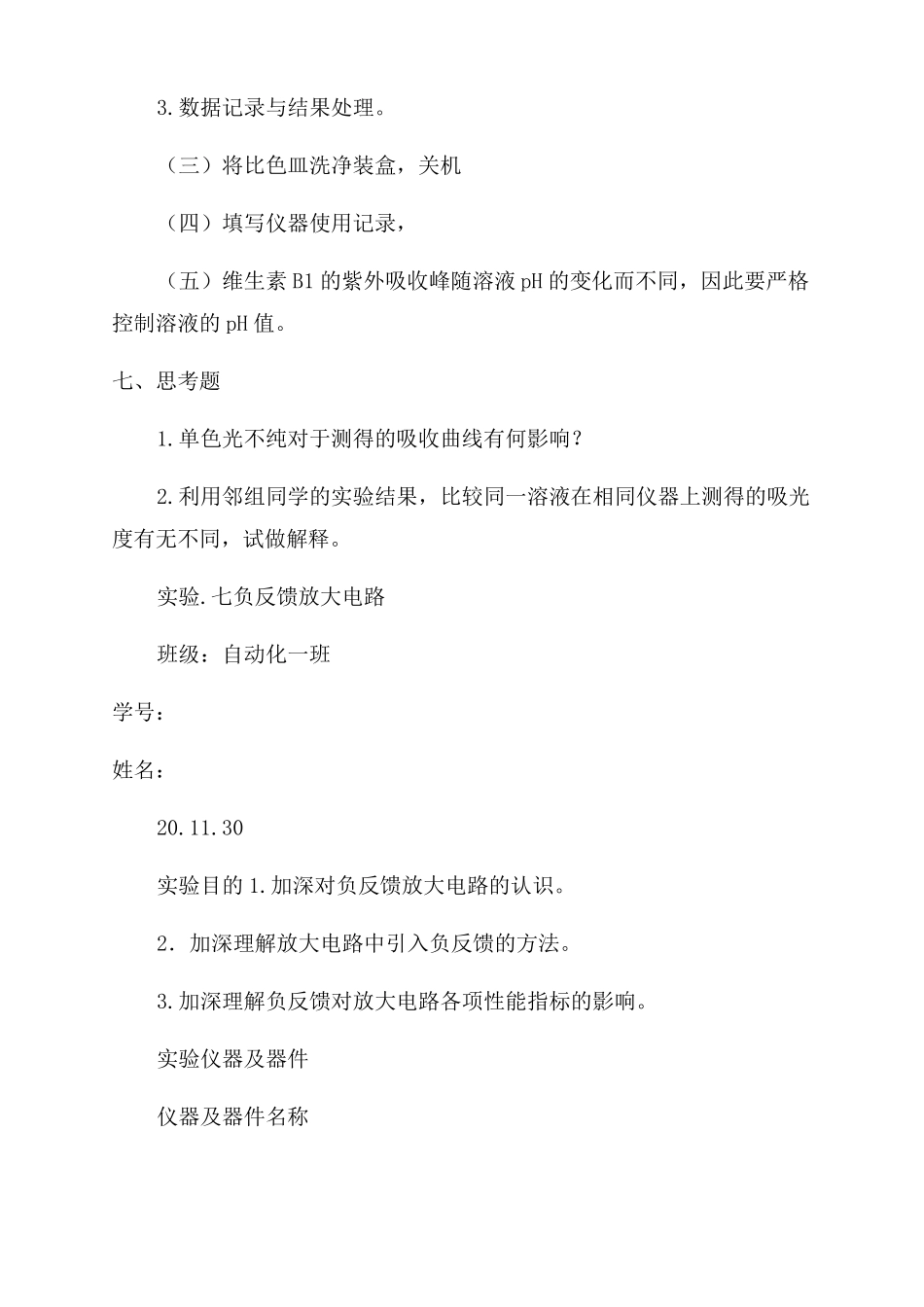

维生素b1含量计算实验七维生素B1片含量测定及实验七负反馈放大电路实验报告范文实验七维生素B1片的含量测定一、实验目的1、掌握吸收系数法测定药物含量的方法。2、熟悉紫外-可见分光光度计的原理及操作二、实验原理维生素B1结构中的嘧啶环为一芳香杂环，具有紫外吸收。因此可在其最大吸收波长处测定吸光度，进行含量测定。三、实验仪器和试剂：1.仪器：紫外-可见分光光度计、量瓶(100mL)、台秤、量筒(100mL)、烧杯、分析天平、漏斗、铁架台、铁圈、滤纸、剪刀等。2.试剂：维生素B1片、盐酸溶液（9—>1000）四、实验内容：取本品20片，精密称定，研细，精密称取适量（约相当于维生素B125mg），置100ml量瓶中，加盐酸溶液（9→1000）约70ml，振摇15分钟，使维生素B1溶解，加盐酸（9→1000）稀释至刻度，摇匀，用干燥滤纸滤过，精密量取续滤液5ml，置另一100ml量瓶中，再加盐酸溶液（9→1000）稀释至刻度，摇匀，照紫外-可见分光光度法，在246nm处测定吸光度，按C12H17ClN4OS·HCl的吸收系数（E1%1cm）为421计算，即得。五、实验数据记录及处理记录项目维生素B1质量m/g吸光度吸收系数（E1%1cm）维生素B1的标示量/%维生素B1的标示量的平均值/%相对标准偏差/%标示量%六、注意事项（一）仪器的准备1.开启电源，使仪器预热20分钟。2.开机前，先确认仪器样品室是否有东西挡在光路上，以免影响仪器自检。（二）仪器的操作步骤1.设置波长（246nm）。2.测定。3.数据记录与结果处理。（三）将比色皿洗净装盒，关机（四）填写仪器使用记录，（五）维生素B1的紫外吸收峰随溶液pH的变化而不同，因此要严格控制溶液的pH值。七、思考题1.单色光不纯对于测得的吸收曲线有何影响？2.利用邻组同学的实验结果，比较同一溶液在相同仪器上测得的吸光度有无不同，试做解释。实验.七负反馈放大电路班级：自动化一班学号：姓名：20.11.30实验目的1.加深对负反馈放大电路的认识。2．加深理解放大电路中引入负反馈的方法。3.加深理解负反馈对放大电路各项性能指标的影响。实验仪器及器件仪器及器件名称型号数量+12V直流稳压电源DP8321函数信号发生器DG41021示波器MSO2000A1数字万用表DM30581晶体三极管90132电阻器若干电容器若干实验原理图7－1为带有负反馈的两级阻容耦合放大电路。图7－1负反馈放大电路1、闭环电压增益——基本放大器（无反馈）的电压增益，即开环电压增益。1＋AVFV——反馈深度，它的大小决定了负反馈对放大电路性能改善的程度。2、反馈系数3、输入电阻Rif＝(1＋AVFV)RiRi——基本放大器的输入电阻4、输出电阻Ro——基本放大器的输出电阻Avo——基本放大器时的电压增益图7－2实验内容及实验步骤1、测量静态工作点按图7－1连接实验电路，取VCC＝＋12V，Vi0，用直流电压表分别测量第一级、第二级的静态工作点，记入表7－1。表7－1VB(V)VE(V)VC(V)IC(mA)第一级2.9412.3516.2962.376第二级2.2411.6157.5661.8482、测试基本放大电路的各项性能指标将实验电路图按图7－2改接开环状态，即把Rf断开后分别并在RF1和RL上，其它连线不动。1)测量中频电压增益AV，输入电阻Ri和输出电阻Ro。①以f＝1KHz，VS约5mV正弦信号输入放大器，用示波器监视输出波形vo，在vo不失真的情况下，用交流毫伏表测量VS，Vi，VL，记入表7－2。表7－2基本放大电路VS(mV)Vi(mV)VL(V)Vo(V)AVRi(KΩ)Ro(KΩ)1.7001.4000.7271.18184318.991.52负反馈放大电路VS(mV)Vi(mV)VL(V)Vo(V)AVfRif(KΩ)Rof(KΩ)1.7001.8750.1170.12566.7293.250.096②保持VS不变，断开负载电阻RL(注意，Rf不要断开)，测量空载时的输出电压Vo，记入表7－2。2）测量通频带接上RL，保持1）中的VS不变，然后增加和减小输入信号的频率，找出上、下限频率fH和fL，记入表7－3。3、测试负反馈放大器的各项性能指标将实验电路恢复为图7－1的负反馈放大电路。适当加大VS（约10mV），在输出波形不失真的条件下，测量负反馈放大器的AVf、Rif和Rof，记入表7－2；测量fHf和fLf，记入表7－3。表7－3基本放大电路fL(KHz)fH(KHz)f(KHz)19某10-314001400负反馈放大电路fLf(KHz)fHf(KHz)ff(KHz)34某10-31901904、观察负反馈对非线性失真的改善1）实验电路改接成基本放大电路形...
