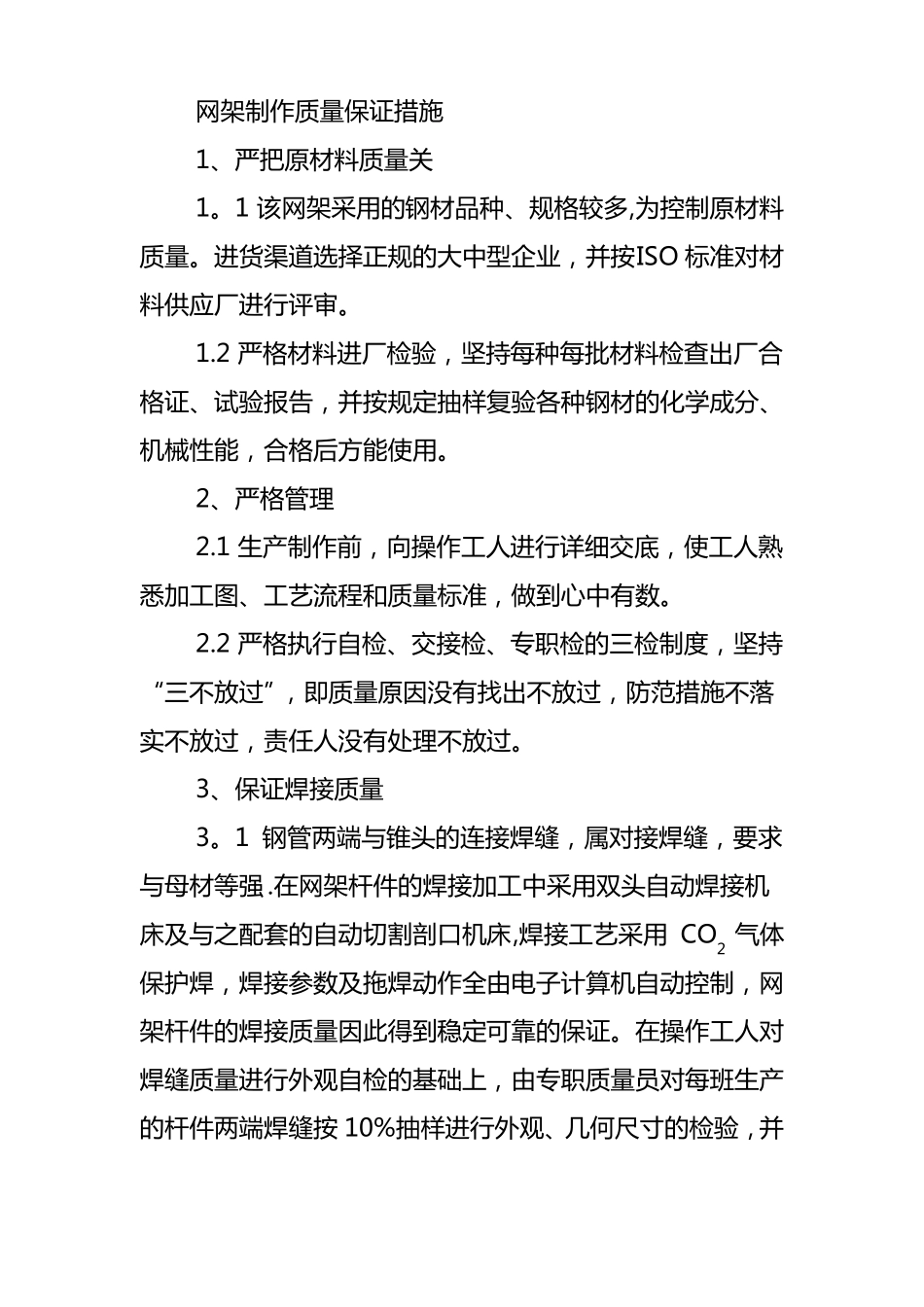

网架制作质量保证措施1、严把原材料质量关1。1该网架采用的钢材品种、规格较多,为控制原材料质量。进货渠道选择正规的大中型企业，并按ISO标准对材料供应厂进行评审。1.2严格材料进厂检验，坚持每种每批材料检查出厂合格证、试验报告，并按规定抽样复验各种钢材的化学成分、机械性能，合格后方能使用。2、严格管理2.1生产制作前，向操作工人进行详细交底，使工人熟悉加工图、工艺流程和质量标准，做到心中有数。2.2严格执行自检、交接检、专职检的三检制度，坚持“三不放过”，即质量原因没有找出不放过，防范措施不落实不放过，责任人没有处理不放过。3、保证焊接质量3。1钢管两端与锥头的连接焊缝，属对接焊缝，要求与母材等强.在网架杆件的焊接加工中采用双头自动焊接机床及与之配套的自动切割剖口机床,焊接工艺采用CO2气体保护焊，焊接参数及拖焊动作全由电子计算机自动控制，网架杆件的焊接质量因此得到稳定可靠的保证。在操作工人对焊缝质量进行外观自检的基础上，由专职质量员对每班生产的杆件两端焊缝按10%抽样进行外观、几何尺寸的检验，并以《钢结构工程施工及验收规范》（GB50205—95）为评定依据。3.2受拉杆件按规格抽取5%（至少5根）成品杆件进行焊缝的超声探伤检查，其焊缝质量必须符合《钢结构工程质量检验评定标准》（GB50221—95)规定的Ⅱ级焊缝标准。取受力最不利杆件，以同规格杆件300根为一批,每批取3根为一组随机抽查，在拉力机上进行破坏试验，其抗拉强度安全系数k≥2，以上均由中心实验室出具检验报告。主要检测设备:CTS-26型超声波探伤仪,100t拉力机。4、保证高强螺栓质量高强螺栓是网架杆件与螺栓球连接的传力件，必须绝对保证安全。每批螺栓均由供货厂提供材料质保书和复验报告及质量合格证。同时我厂有专职检验员对每批各种规格的高强螺栓逐个进行外观尺寸、表面硬度（硬度值为HRC32—36）和表面缺陷的检验,合格后方可入库使用,并由高强螺栓检验组出具体检验报告。同时按照规定，以同规格螺栓每600只为一批（不足600只仍为一批）每批取3只为一组，进行高强螺栓承载能力的检验，其结果必须符合承载力检验系数允许值.主要检测设备：SWG-1数字式钢铁材质无损分选仪，100t拉力机。5、保证螺栓球的承载力符合要求按照每项工程取受力最不利的同规格螺栓球600只为一批（不足600只仍按一批计）每批取3只为一组随机抽样进行螺栓球螺孔与高强度螺栓配合轴向抗拉试验，以螺栓孔的螺纹被剪断时的荷载作为该螺栓球的极限承载力值，必须达到《网架结构工程质量检验评定标准》（JGJ78-91)中的规定.主要检测设备：100吨拉力机或400吨压力机。6、保证网架构件加工精度措施:足够的加工精度是减少网架安装时产生的装配应力的主要措施之一。我们按照企业标准高于现行国家规范要求的原则制定加工精度要求，并采取措施予以保证。6.1螺栓球螺孔之间夹角角度误差应该控制在±15′之内（国家标准为±25）主要措施是：毛坯球不圆度控制在2mm以内，所有毛坯球全数进行外观、几何尺寸检验和材质抽样复验。定期检查工夹具精度（误差±2)，严格执行三检制，成品球按型号抽样检查每种1%,并不少于5只。螺栓球上的螺孔以螺栓塞规全部复验，保证螺纹精度和攻丝深度符合图纸要求。6。2杆件的长度误差控制在±1.0mm之内。主要措施:严格控制落料长度，通过试验确定各种规格杆件预留的焊接收缩量，用计量室标定的同一把钢尺寸量，每班对各种规格长度的成品杆件抽样复测作出评定。6。3锥头、封板、套筒的加工精度，严格按设计图纸和质量评定标准的规定，每种规格按5%的比例（且不少于10只）抽样进行外观和加工精度的检验。外观检验保证不得有裂纹、过烧及氧化皮，加工精度采用游标卡、百分表V形块等工具，保证符合设计图纸和《网架结构工程质量检验评定标准》（JGJ78—91）中第3.3.3条的规定.7、提供全套交工技术文件：交工技术文件反映了网架生产、安装全过程的质量控制状况，包括材料质保书、复验报告、设计图纸、变更签证、生产交底书、试验鉴定报告、电焊条、油漆质保书、生产过程中各分项质量评定记录、高强螺栓质保书、合格证及复验报告、焊缝探伤报告、杆件拉力试验报告、安装方安、网架...
