保温上人屋面施工方案VIP专享VIP免费

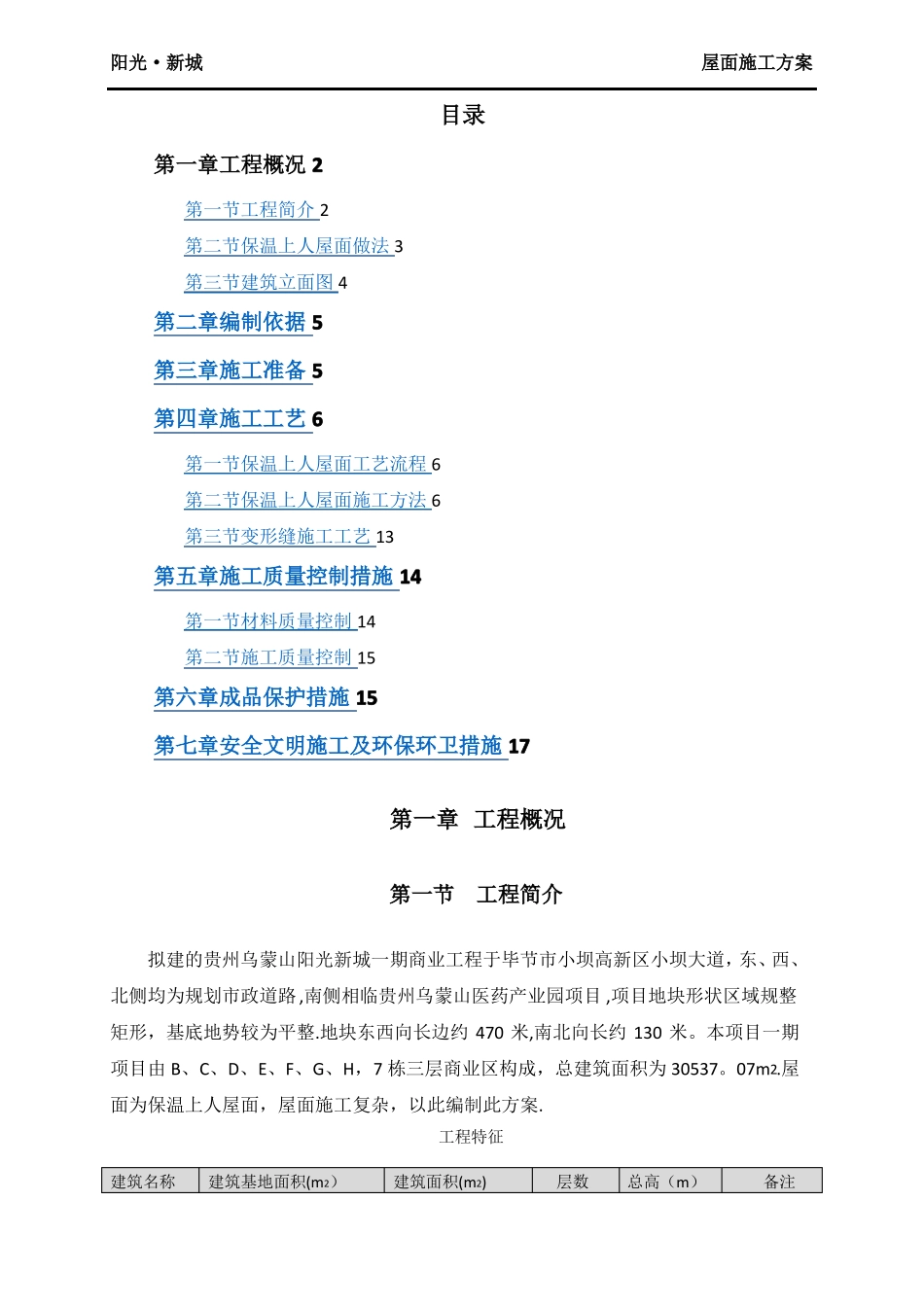

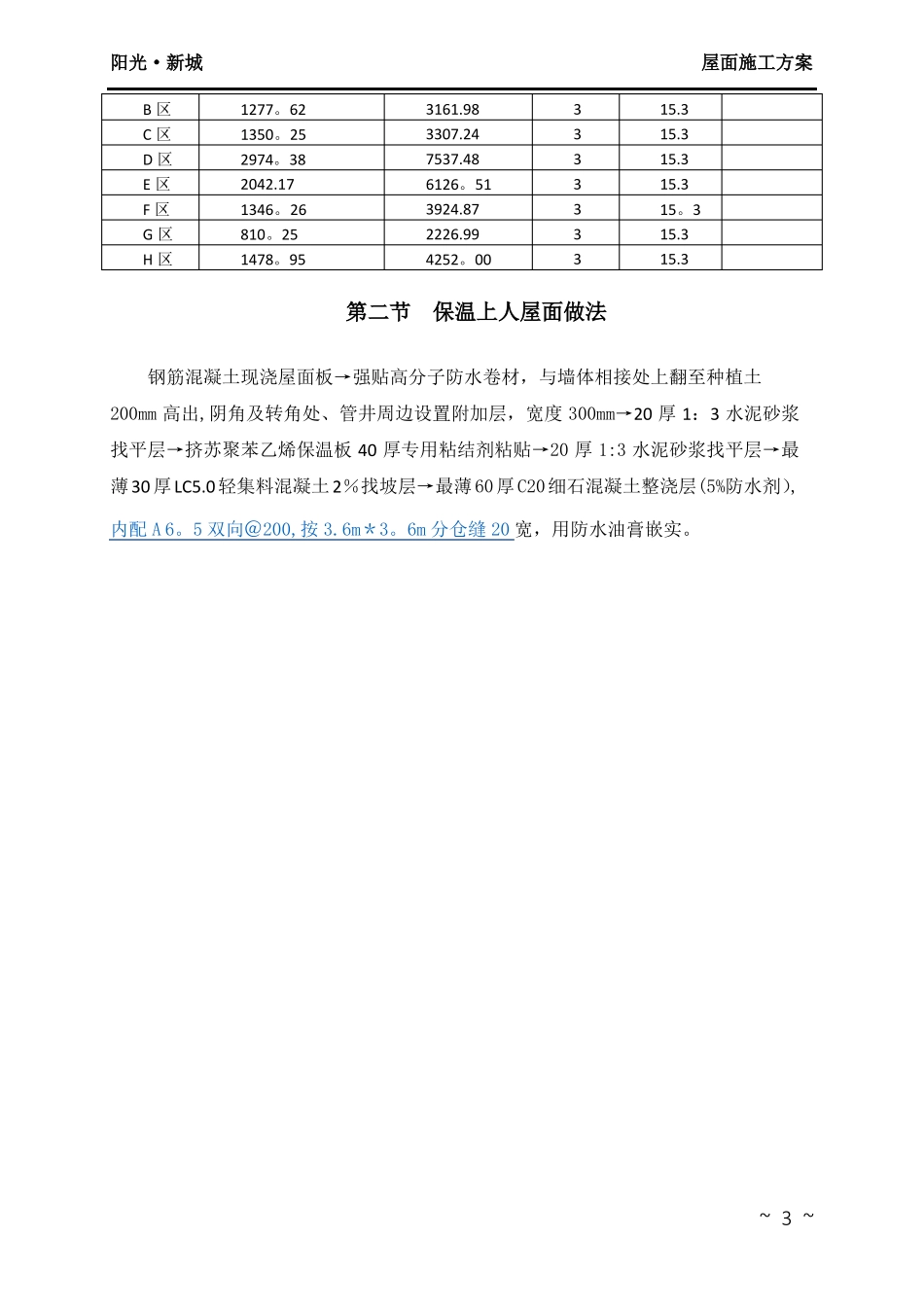

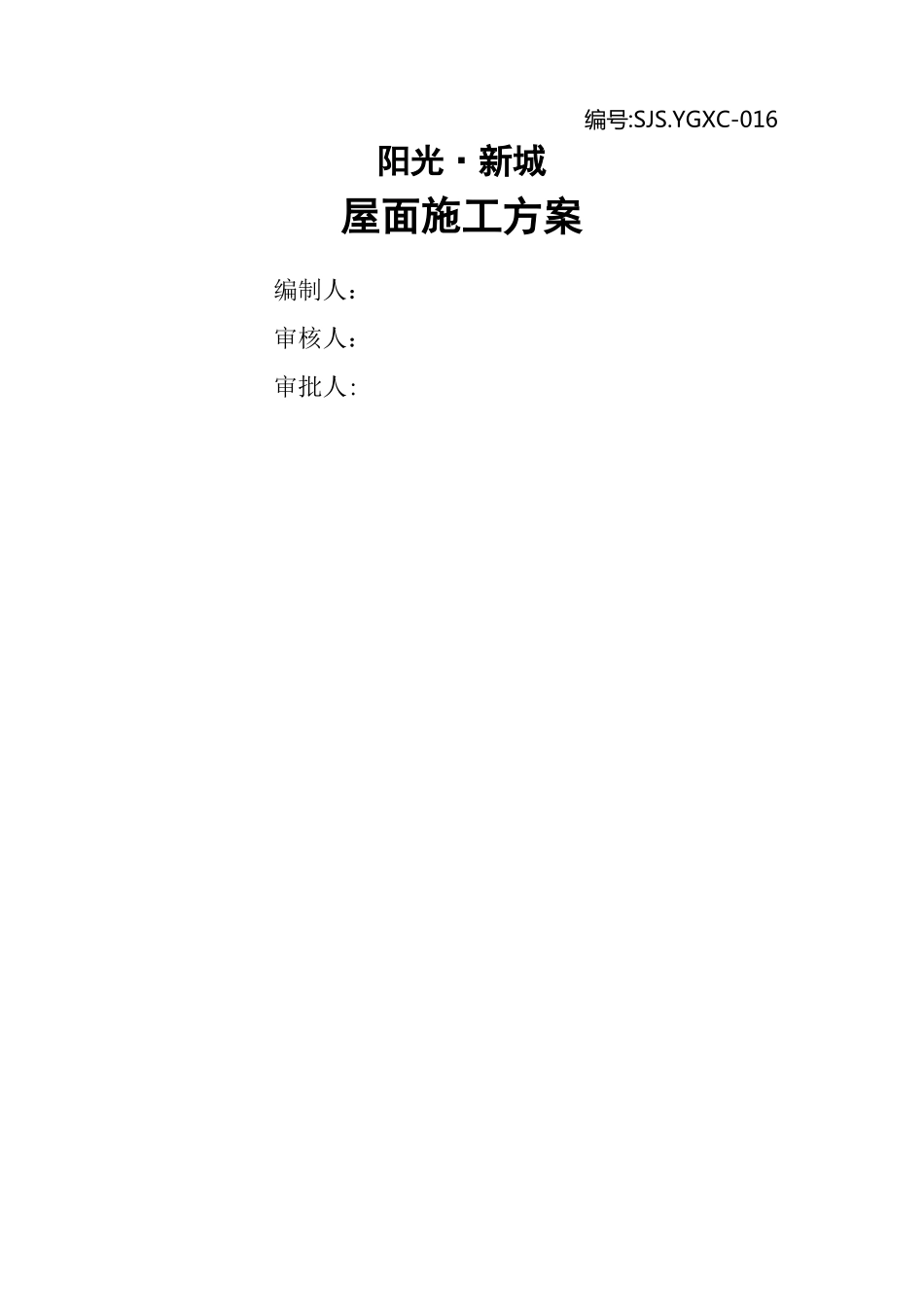

编号:SJS.YGXC-016阳光·新城屋面施工方案编制人：审核人：审批人:阳光·新城屋面施工方案目录第一章工程概况2第一节工程简介2第二节保温上人屋面做法3第三节建筑立面图4第二章编制依据5第三章施工准备5第四章施工工艺6第一节保温上人屋面工艺流程6第二节保温上人屋面施工方法6第三节变形缝施工工艺13第五章施工质量控制措施14第一节材料质量控制14第二节施工质量控制15第六章成品保护措施15第七章安全文明施工及环保环卫措施17第一章工程概况第一节工程简介拟建的贵州乌蒙山阳光新城一期商业工程于毕节市小坝高新区小坝大道，东、西、北侧均为规划市政道路,南侧相临贵州乌蒙山医药产业园项目,项目地块形状区域规整矩形，基底地势较为平整.地块东西向长边约470米,南北向长约130米。本项目一期项目由B、C、D、E、F、G、H，7栋三层商业区构成，总建筑面积为30537。07m2.屋面为保温上人屋面，屋面施工复杂，以此编制此方案.工程特征建筑名称建筑基地面积(m2）建筑面积(m2)层数总高（m）备注阳光·新城屋面施工方案B区C区D区E区F区G区H区1277。621350。252974。382042.171346。26810。251478。953161.983307.247537.486126。513924.872226.994252。00333333315.315.315.315.315。315.315.3第二节保温上人屋面做法钢筋混凝土现浇屋面板→强贴高分子防水卷材，与墙体相接处上翻至种植土200mm高出,阴角及转角处、管井周边设置附加层，宽度300mm→20厚1：3水泥砂浆找平层→挤苏聚苯乙烯保温板40厚专用粘结剂粘贴→20厚1:3水泥砂浆找平层→最薄30厚LC5.0轻集料混凝土2％找坡层→最薄60厚C20细石混凝土整浇层(5%防水剂）,内配A6。5双向＠200,按3.6m＊3。6m分仓缝20宽，用防水油膏嵌实。~3~阳光·新城屋面施工方案第三节建筑立面图栋商业区都是保温上人屋面，做法都是一样的，B区建筑正立面如下图,其余见建筑施工图。B区正立面图~4~本工程7阳光·新城屋面施工方案第二章编制依据阳光新城一期工程施工图纸；阳光新城一期工程施工组织设计；技术核定通知单SJS。YGXC-004；《屋面工程技术规范》（GB50345—2012）；《混凝土结构工程施工质量验收规施》（GB50204-2010）；《屋面工程质量验收规范》（GB50207-2012）。第三章施工准备1技术准备1.1组织施工技术人员熟悉仔细审查图纸和技术核定单，了解设计意图，清楚各部位的尺寸关系,了解设计图中屋面各道工序的施工工艺。对施工人员进行详细明确的交底,做到人人心中有数.1.2学习有关的规范、规程，编制施工方案并进行方案交底。1.3现场各区域责任工程师，必须对屋面各操作班组进行书面和口头交底，明确操作中的技术要求和质量控制标准和措施。施工前,分包班组管理人员必须向其操作人员进行技术交底。1.4在施工前，必须认真查阅图纸、方案、相关安全质量规范，了解掌握回填土的施工工艺,按施工方案和技术规程对操作者进行方案交底。1.5做好屋面各道工序的技术资料和施工过程中的检验记录，并及时收集和整理上述资料，以保证技术资料的及时、准确、完整。1.6每道工序施工完成后宜经监理验收才进入下一道施工工序。~5~阳光·新城屋面施工方案2机械准备平锹、木刮杠、手推车、木拍子、木抹子、电动搅拌器、高压吹风机、手持压滚、压子、小平铲、铁桶、剪刀、钢卷尺、小线、粉笔、彩色笔、焊接机、红粉、扫帚等。3材料准备施工中所用到的保温板、防水卷材、排水板等材料，应先进行预定，材料进场，必须要做验收和检验，复查材料材质证明及材料进场存储工作,确保材料使用时符合要求。第四章施工工艺第一节保温上人屋面工艺流程基层清理→强贴高分子防水卷材→检查验收→20厚1:3水泥砂浆保护层→弹线控制→配专用粘结剂→粘贴40厚挤塑聚苯乙烯保温板→检查验收→抹20厚1:3水泥砂浆找平层→弹线找坡度→最薄30厚LC5.0轻集料混凝土2％找坡层→检查验收→60厚C20细石混凝土整浇层（5%防水剂），内配A6。5双向@200,按柱网分仓,缝20宽，用防水油膏嵌实→检查验收第二节保温上人屋面施工方法1防水层施工1.1防水层1.1.1工艺流程:基层表面清理、修补→基层处理剂→定位、弹基准线→节点部位粘贴→铺贴自粘性防水卷材→棍压、排气→收头处理及搭接→组织验收。~6~阳...
