永嘉超小体积低功耗LED数码管显示驱动芯片-VK1Q68DQFN244x4MM封装VIP免费

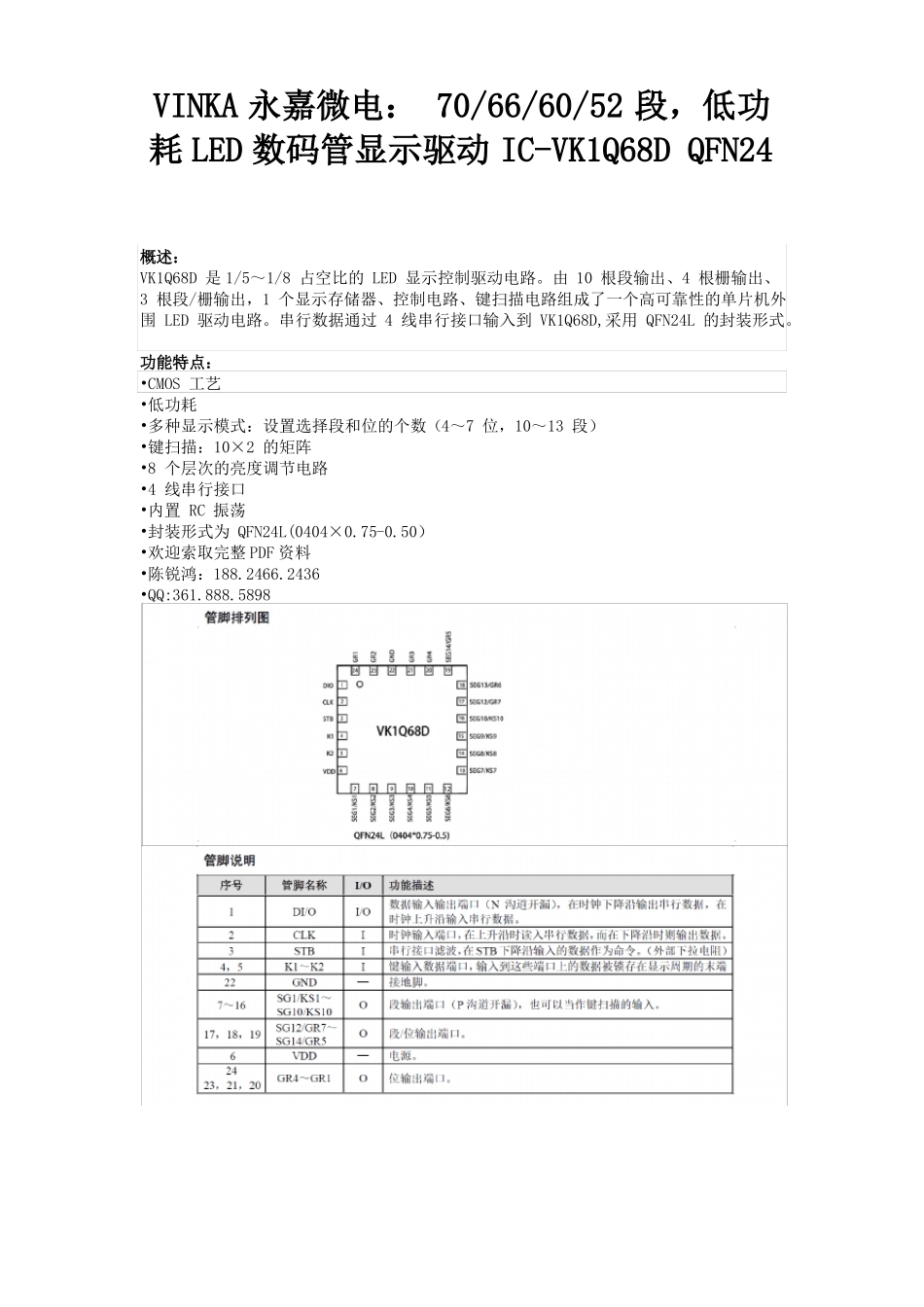

永嘉超小体积低功耗LED数码管显示驱动芯片-VK1Q68DQFN244x4MM封装_第1页
1/10

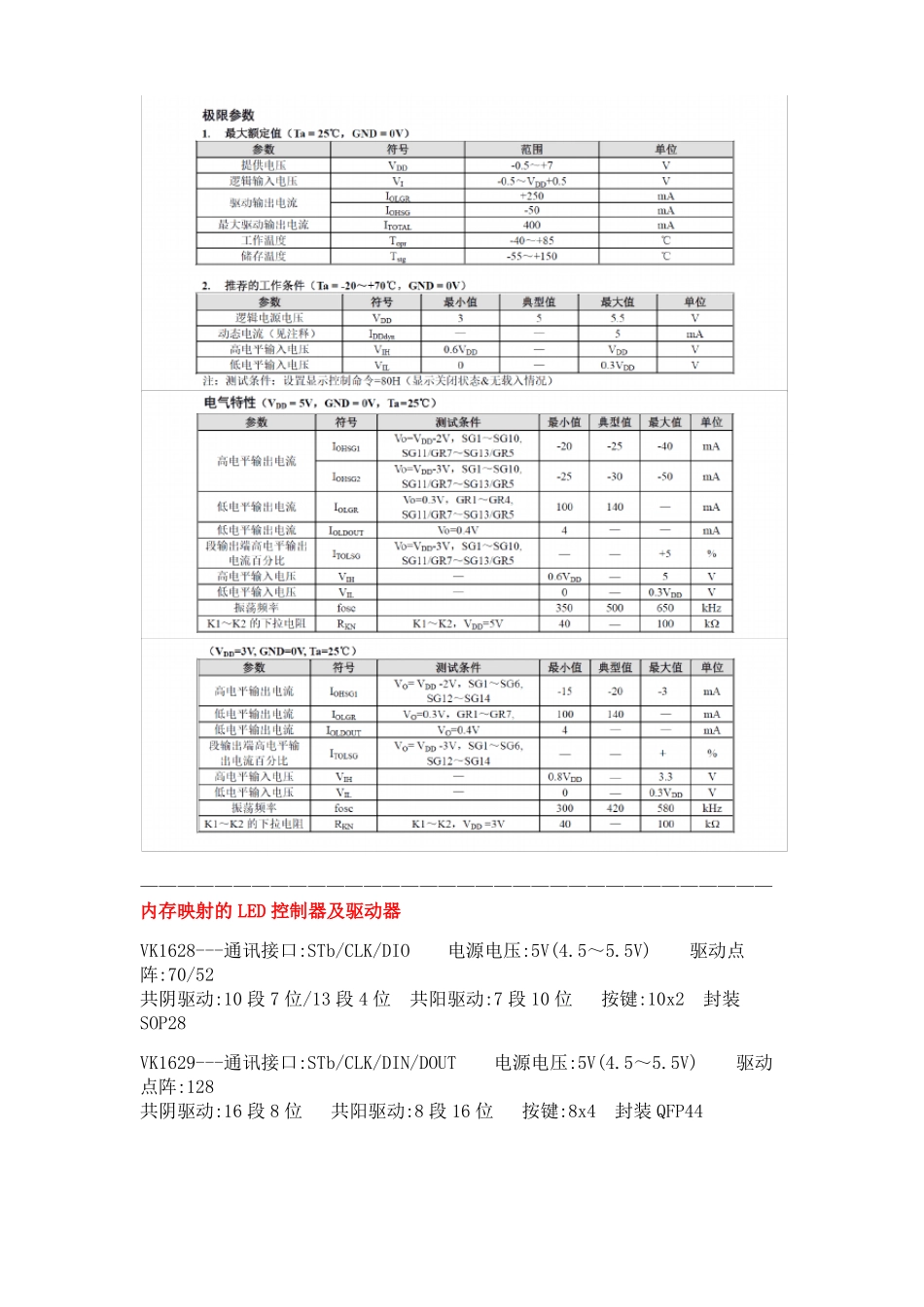

永嘉超小体积低功耗LED数码管显示驱动芯片-VK1Q68DQFN244x4MM封装_第2页
2/10

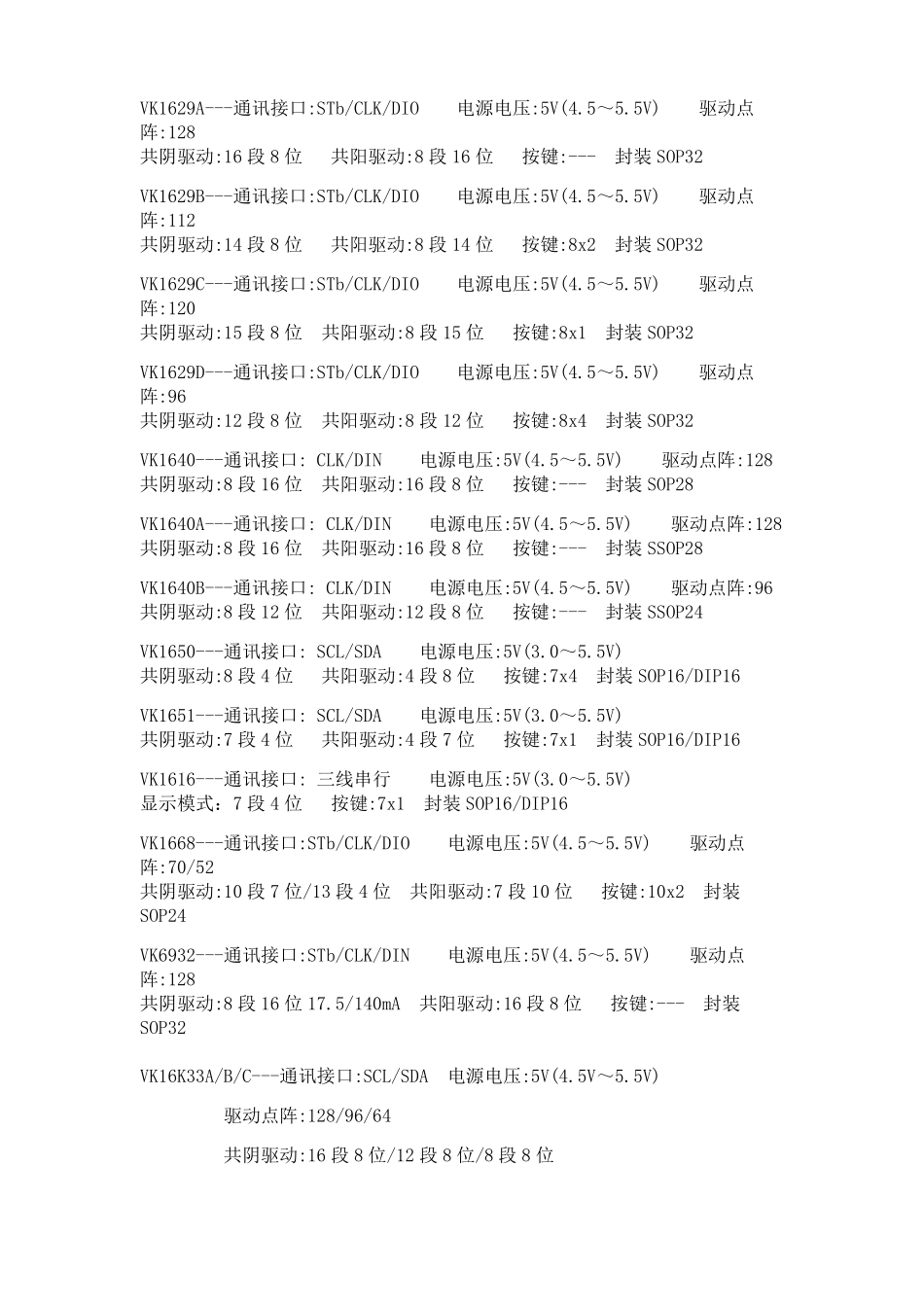

永嘉超小体积低功耗LED数码管显示驱动芯片-VK1Q68DQFN244x4MM封装_第3页
3/10
VINKA永嘉微电:70/66/60/52段,低功耗LED数码管显示驱动IC-VK1Q68DQFN24概述:VK1Q68D是1/5~1/8占空比的LED显示控制驱动电路。由10根段输出、4根栅输出、3根段/栅输出,1个显示存储器、控制电路、键扫描电路组成了一个高可靠性的单片机外围LED驱动电路。串行数据通过4线串行接口输入到VK1Q68D,采用QFN24L的封装形式。功能特点:•CMOS工艺•低功耗•多种显示模式:设置选择段和位的个数(4~7位,10~13段)•键扫描:10×2的矩阵•8个层次的亮度调节电路•4线串行接口•内置RC振荡•封装形式为QFN24L(0404×0.75-0.50)•欢迎索取完整PDF资料•陈锐鸿:188.2466.2436•QQ:361.888.5898——————————————————————————————————内存映射的LED控制器及驱动器VK1628---通讯接口:STb/CLK/DIO电源电压:5V(4.5~5.5V)驱动点阵:70/52共阴驱动:10段7位/13段4位共阳驱动:7段10位按键:10x2封装SOP28VK1629---通讯接口:STb/CLK/DIN/DOUT电源电压:5V(4.5~5.5V)驱动点阵:128共阴驱动:16段8位共阳驱动:8段16位按键:8x4封装QFP44VK1629A---通讯接口:STb/CLK/DIO电源电压:5V(4.5~5.5V)驱动点阵:128共阴驱动:16段8位共阳驱动:8段16位按键:---封装SOP32VK1629B---通讯接口:STb/CLK/DIO电源电压:5V(4.5~5.5V)驱动点阵:112共阴驱动:14段8位共阳驱动:8段14位按键:8x2封装SOP32VK1629C---通讯接口:STb/CLK/DIO电源电压:5V(4.5~5.5V)驱动点阵:120共阴驱动:15段8位共阳驱动:8段15位按键:8x1封装SOP32VK1629D---通讯接口:STb/CLK/DIO电源电压:5V(4.5~5.5V)驱动点阵:96共阴驱动:12段8位共阳驱动:8段12位按键:8x4封装SOP32VK1640---通讯接口:CLK/DIN电源电压:5V(4.5~5.5V)驱动点阵:128共阴驱动:8段16位共阳驱动:16段8位按键:---封装SOP28VK1640A---通讯接口:CLK/DIN电源电压:5V(4.5~5.5V)驱动点阵:128共阴驱动:8段16位共阳驱动:16段8位按键:---封装SSOP28VK1640B---通讯接口:CLK/DIN电源电压:5V(4.5~5.5V)驱动点阵:96共阴驱动:8段12位共阳驱动:12段8位按键:---封装SSOP24VK1650---通讯接口:SCL/SDA电源电压:5V(3.0~5.5V)共阴驱动:8段4位共阳驱动:4段8位按键:7x4封装SOP16/DIP16VK1651---通讯接口:SCL/SDA电源电压:5V(3.0~5.5V)共阴驱动:7段4位共阳驱动:4段7位按键:7x1封装SOP16/DIP16VK1616---通讯接口:三线串行电源电压:5V(3.0~5.5V)显示模式:7段4位按键:7x1封装SOP16/DIP16VK1668---通讯接口:STb/CLK/DIO电源电压:5V(4.5~5.5V)驱动点阵:70/52共阴驱动:10段7位/13段4位共阳驱动:7段10位按键:10x2封装SOP24VK6932---通讯接口:STb/CLK/DIN电源电压:5V(4.5~5.5V)驱动点阵:128共阴驱动:8段16位17.5/140mA共阳驱动:16段8位按键:---封装SOP32VK16K33A/B/C---通讯接口:SCL/SDA电源电压:5V(4.5V~5.5V)驱动点阵:128/96/64共阴驱动:16段8位/12段8位/8段8位共阳驱动:8段16位/8段12位/8段8位按键:13x310x38x3封装SOP20/SOP24/SOP28VK1618---带键盘扫描接口的LED驱动控制专用电路,内部集成有MCU数字接口、数据锁存器、键盘扫描等电路共阴驱动:5段7位/6段6位/7段5位/8段4位共阳驱动:7段5位/6段6位/5段7位/4段8位按键:5x1封装SOP18/DIP18VK1S68C---LED驅動IC10x7/13x4段位10段7位/11段6位共阴10x2按键,封装SSOP24VK1Q68D---LED驅動IC10x7/13x4段位10段7位/11段6位共阴10x2按键,封装QFP24VK1S38A---LED驱动IC8段×8位封装SSOP24VK1638---LED驱动IC共阴10段8位共阳8段10位封装SOP32——————————————————————————————————LCD/LED液晶控制器及驱动器系列芯片简介如下:RAM映射LCD控制器和驱动器系列:VK1024B2.4~5.2VSEG*COM:6*4、6*3、6*2偏置电压1/21/3S0P-16VK1056B2.4~5.2VSEG*COM:14*4、14*3/14*2偏置电压1/21/3SOP/SSOP24VK1072B2.4~5.2VSEG*COM:18*4、18*3、18*2偏置电压1/21/3SOP28VK1072C2.4~5.2VSEG*COM:18*4、18*3、18*2偏置电压1/21/3SOP28VK1072D2.4~5.2VSEG*COM:18*4、18*3、18*2偏置电压1/21/3SSOP28VK1088B2.4~5.2VSEG*COM:22*4、22*3、22*2偏置电压1/21/3QFN32(4*4)VK01922.4~5.2V24seg*8com偏置电压1/4LQFP-44VK025...
